BAER TriTap Set HSSE-VAP: Gewindebohrer Sackloch | Kernlochbohrer: M 3 - 12
En stock
BAER TriTap Set HSSE-VAP: Gewindebohrer Sackloch | Kernlochbohrer: M 3 - 12
Dieses TriTap Gewindebohrerset für Sacklochgewinde ist ein hochwertiges und vielseitiges Set für alle Anforderungen beim präzisen Gewindeschneiden in Sacklöcher. Es enthält Maschinengewindebohrer in den Größen M 3 bis M 12 sowie die passenden Spiralbohrer mit Dreiflächenschaft für präzise Kernlochbohrungen. Das Besondere an TriTap: Die Gewindebohrer besitzen zusätzlich zum Vierkantschaft einen Dreiflächenschaft, der festen Halt auch in Handmaschinen garantiert. So können die Werkzeuge sowohl in stationären Maschinen wie CNC-Anlagen und Gewindeschneidmaschinen als auch flexibel in handgeführten Bohrmaschinen eingesetzt werden.
\n\nGefertigt aus hochlegiertem HSSE-Stahl mit 5 % Kobalt und einer vaporisierten Oberfläche, überzeugen die TriTap Gewindebohrer durch extreme Verschleißfestigkeit, hohe Hitzebeständigkeit und eine lange Standzeit. Die spezielle Geometrie der Sacklochversion sorgt für kontrollierten Spantransport nach oben aus dem Sackloch, reduziert die Gefahr von Spanstaus und ermöglicht ein präzises, maßhaltiges Gewinde bis zum Grund der Bohrung. Damit eignet sich das Set auch für schwer zerspanbare Werkstoffe wie Edelstahl. Das TriTap Sackloch-Gewindebohrerset wird in einer robusten Kunststoffbox geliefert, die für sicheren Transport und eine übersichtliche Aufbewahrung sorgt. Ein Set, das in keiner Werkstatt fehlen darf.
Hinweis für optimale Ergebnisse: Starten Sie das Gewindeschneiden stets mit einer niedrigen Drehzahl, damit sich die ersten Gewindegänge sauber ins Werkstück einarbeiten können. So erzielen Sie präzise und leichtgängige Ergebnisse von Beginn an. Achten Sie außerdem darauf, den Gewindebohrer gerade und lotrecht zur Bohrung zu führen. Nur so bleibt die Belastung gleichmäßig verteilt, und Ihr Werkzeug liefert dauerhaft perfekte Ergebnisse – auch bei anspruchsvollen Werkstoffen.
Dimensions
| Diamètre |
3 - 12 |
|---|---|
| Dimension |
M 3 - 12 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Ensembles de taraudeuses |
| Matériel |
HSSE VAP |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Tolérance |
ISO2/6H |
| Type de produit |
Ensembles de taraudeuses |
Informations techniques - Tarauds
Trou borgne jusqu'à 2,5 x D
Forme C 35° RSP
2-3 allées
voir illustration
Refroidissement extérieur et - Graissage
HSSE VAP
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H

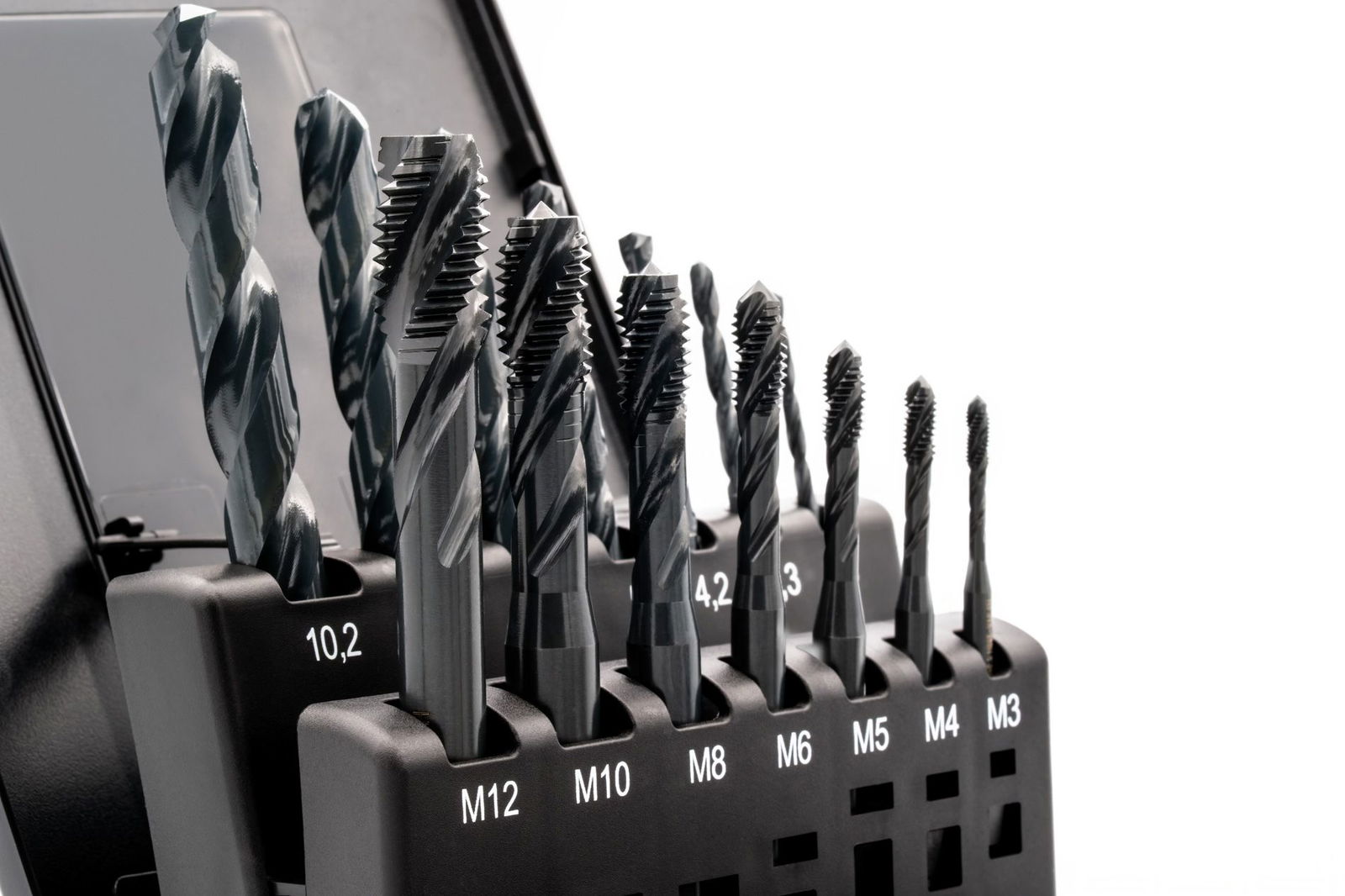

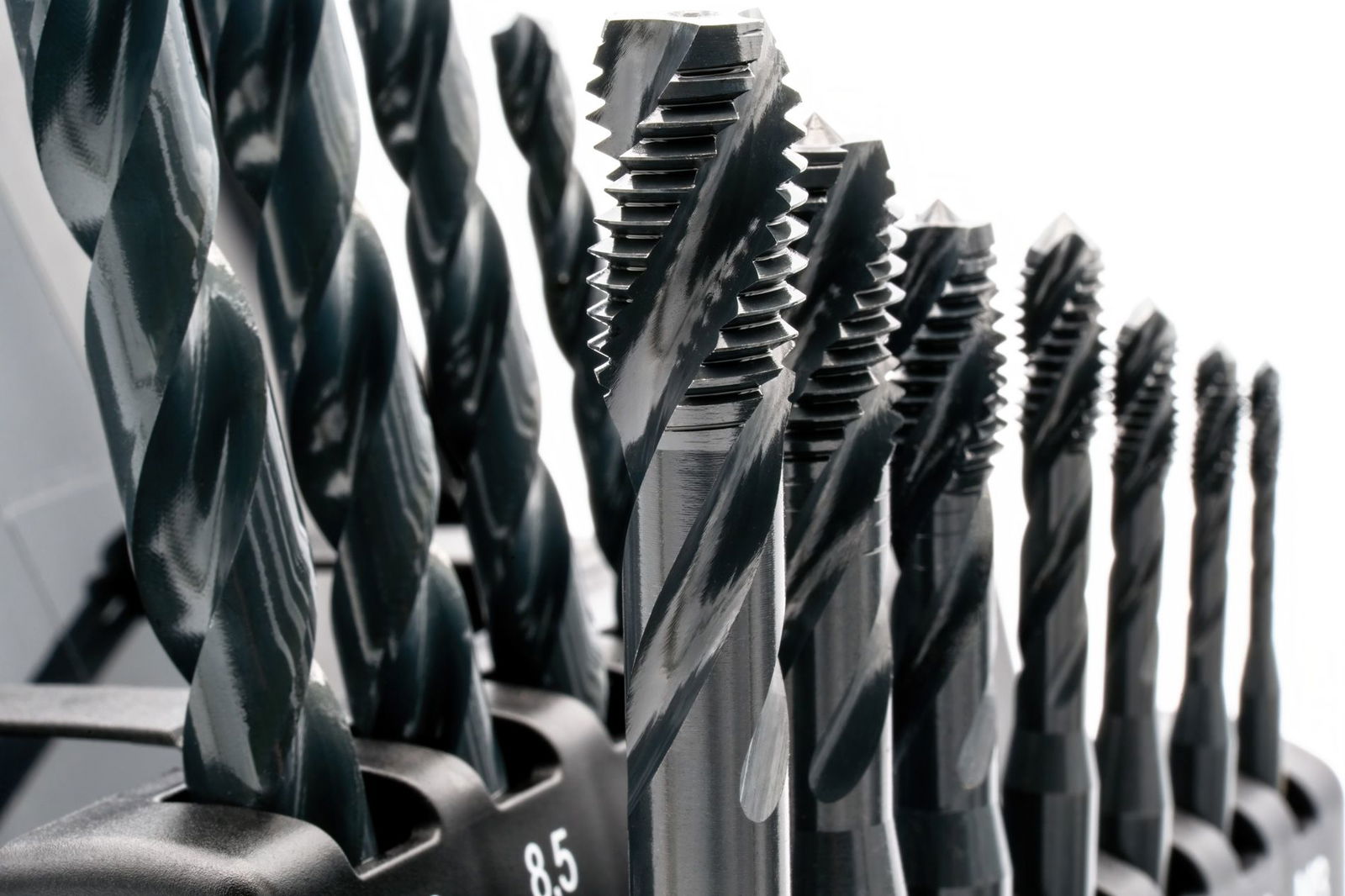

Contenu du kit
| Tarauds machine UNiTap HSSE pour trou borgne BAER | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| Forets à avant-trou HSSE BAER | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
Applications
- Edelstähle, Rostfreie Stähle, INOX, V2A, V4A
- Stähle bis maximal 900 N/mm²
- Kupferlegierungen und Messing (langspanend)
- für Sackloch
- für den Maschineneinsatz
Application – Exemples de matériaux pour tarauds
| Fer doux magnétique, aciers de construction, aciers de décolletage, aciers de cémentation | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.1014 | RFe80 | 25 - 50 |
| 1.0570 | St52-3 | 25 - 50 |
| 1.0718 | 9SMnPb28 | 25 - 50 |
| 1.6523 | 20NiCrMo2 | 6 - 30 |
| Acier au carbone, acier à ressort, acier allié, acier trempé | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0503 | C45 | 20 - 30 |
| 1.1269 | Ck85 | 20 - 30 |
| 1.7218 | 25CrMo4 | 6 - 30 |
| 1.2344 | X40CrMoV5-1 | 6 - 30 |
| Aciers inoxydables (ferritique, austénitique, martensitique) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 12 - 35 |
| 1.4301 | X5CrNi18-10 (V2A) | 12 - 15 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 12 - 15 |
| 1.4125 | X105CrMo17 | 12 - 15 |
| Fonte grise | Vitesse de coupe vc en m/min | |
|---|---|---|
| 0.6010 | GG10 | 35 - 50 |
| 0.6020 | GG20 | 35 - 50 |
| 0.6030 | GG30 | 35 - 50 |
| 0.6040 | GG40 | 35 - 50 |
| Fonte à graphite sphéroïdal, fonte malléable | Vitesse de coupe vc en m/min | |
|---|---|---|
| 0.7040 | GGG40 | 12 - 45 |
| 0.7060 | GGG60 | 12 - 45 |
| 0.7070 | GGG70 | 12 - 45 |
| 0.8035 | GTW35-04 | 10 - 25 |
| Titane pur et alliages de titane | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.7024 | Ti99.5 | 3 - 15 |
| 3.7034 | Ti99.7 | 3 - 15 |
| 3.7165 | TiAl6V4 | 1 - 5 |
| 3.7174 | TiAl6V4Sn2 | 1 - 5 |
| Nickel pur et alliages de nickel | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.3926 | RNi12 | 3 - 10 |
| 2.4668 | NiCr19Fe19NbMo (Inconel 718) | 3 - 10 |
| 2.4630 | Ni-Cr20Ti (Nimonic 75) | 1 - 5 |
| 2.4665 | NiCr22Fe18Mo (Hastelloy X) | 1 - 5 |
| Cuivre pur et alliages de cuivre, laiton, bronze (toutes les longueurs de copeaux) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 2.0065 | E-Cu 58 | 50 - 60 |
| 2.1247 | CuBe2 | 30 - 65 |
| 2.0360 | CuZn40 | 30 - 65 |
| 2.1020 | CuSn6 | 12 - 20 |
| Aluminium pur, alliages d'aluminium coulés et corroyés (toutes les longueurs de copeaux) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.0205 | Al99 | 50 - 65 |
| 3.1645 | AlCuMgPb | 50 - 65 |
| 3.2373 | G-AlSi9Mg | 40 - 65 |
| 3.2583 | G-AlSi12(Cu) | 40 - 65 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
Informations complémentaires
- M - Metrisches ISO-Gewinde DIN 13
- Wissenswerte Informationen übers Gewindeschneiden
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Oberflächenbehandlungen
- Schnittgeschwindigkeiten, Schmierung und Kühlung für Gewindebohrer
Consignes de sécurité
TriTap Sackloch – Flexibilität trifft Präzision
Die einzigartige Schaftgeometrie der TriTap Sackloch-Gewindebohrer ermöglicht sicheren Einsatz sowohl in Maschinen als auch in handgeführten Geräten. Durch die drei planen Flächen am Schaft sitzt der Bohrer selbst in einem normalen Bohrfutter stabil und sicher, wodurch ein Durchrutschen verhindert wird. Besonders praktisch für den mobilen Einsatz oder wenn keine stationäre Maschine verfügbar ist. Die spezielle Sackloch-Geometrie sorgt für kurze Anschnitte und optimierte Spanabfuhr nach oben – ideal, wenn der Bohrer im Grund der Bohrung enden muss. So lassen sich präzise Gewinde auch in Sacklöchern sicher herstellen.
Vorteile des TriTap Gewindebohrers:
- Innovative Schaftform für festen Sitz auch in Handmaschinen
- Universell einsetzbar – selbst für Edelstahl!
- Beste Qualität und lange Standzeiten dank HSSE-VAP
- für nahezu jeden Anwendungsfall
- hohe Standzeit
- ideal für alle Werkstätten und Handwerker mit wechselnden Anforderungen
- enorme Kostenersparnis – nur noch ein Werkzeug für alle Anwendungen

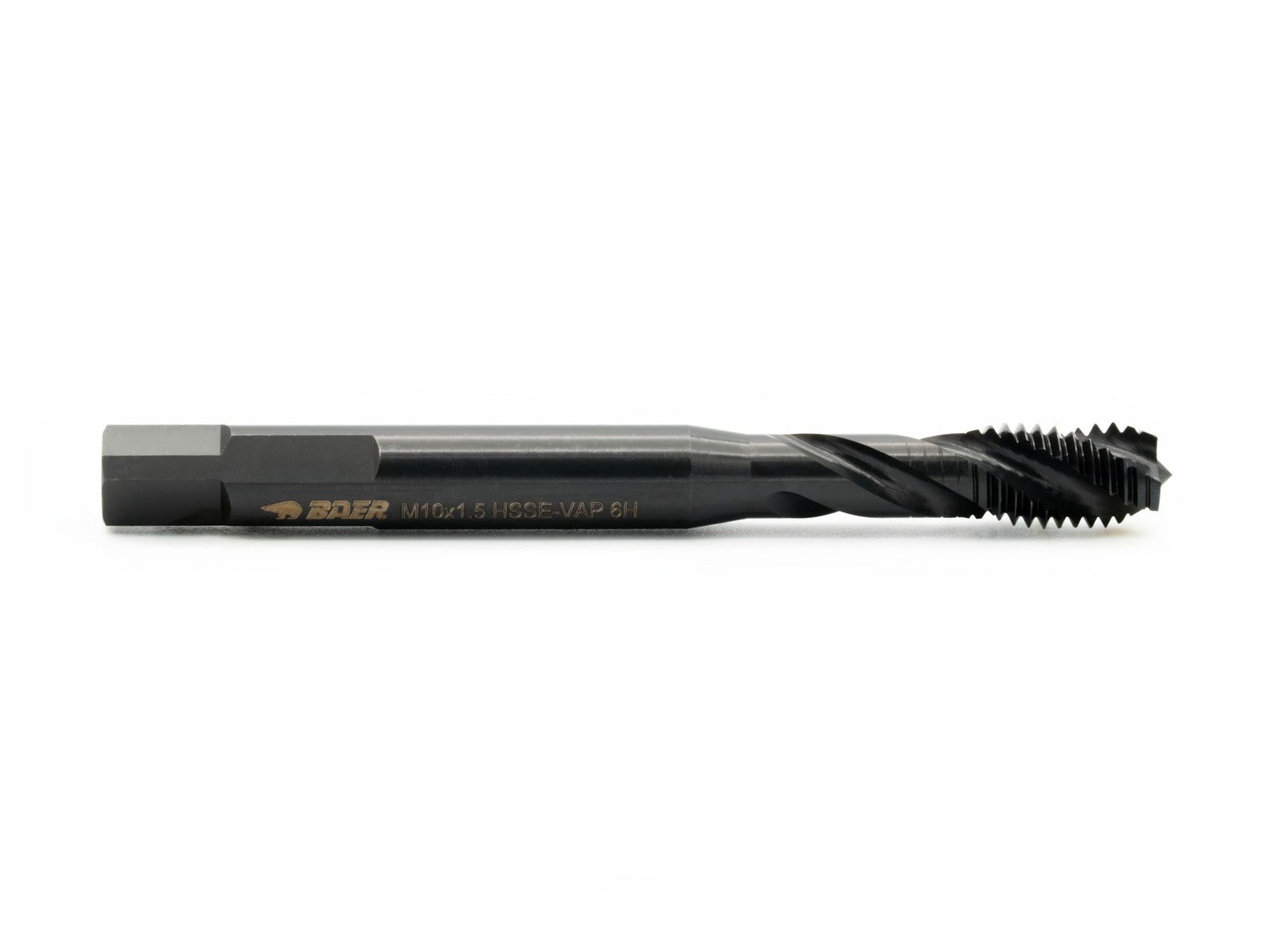

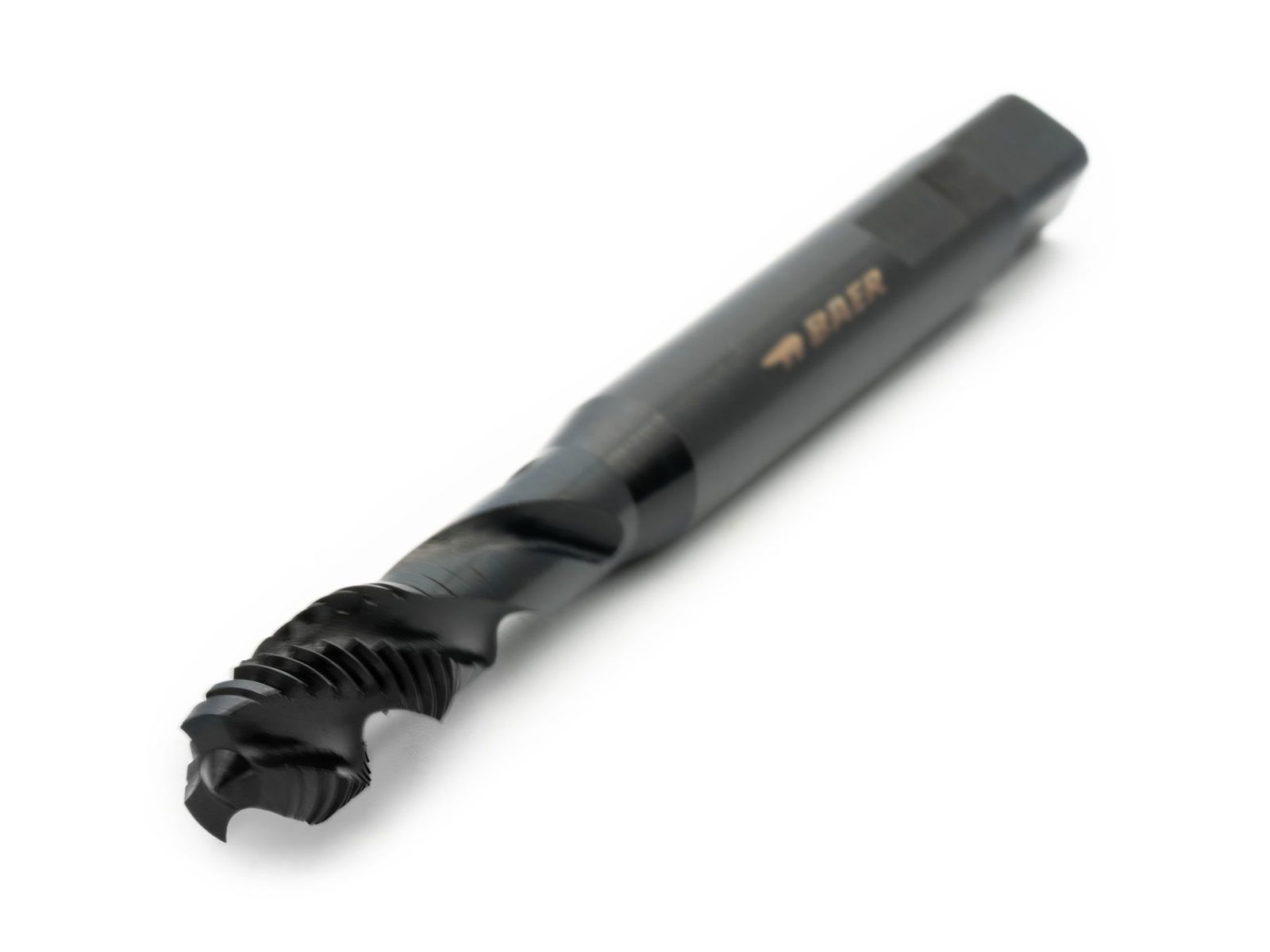

BAER TriTap HSSE-VAP Maschinengewindebohrer - Form C 40° RSP:
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75

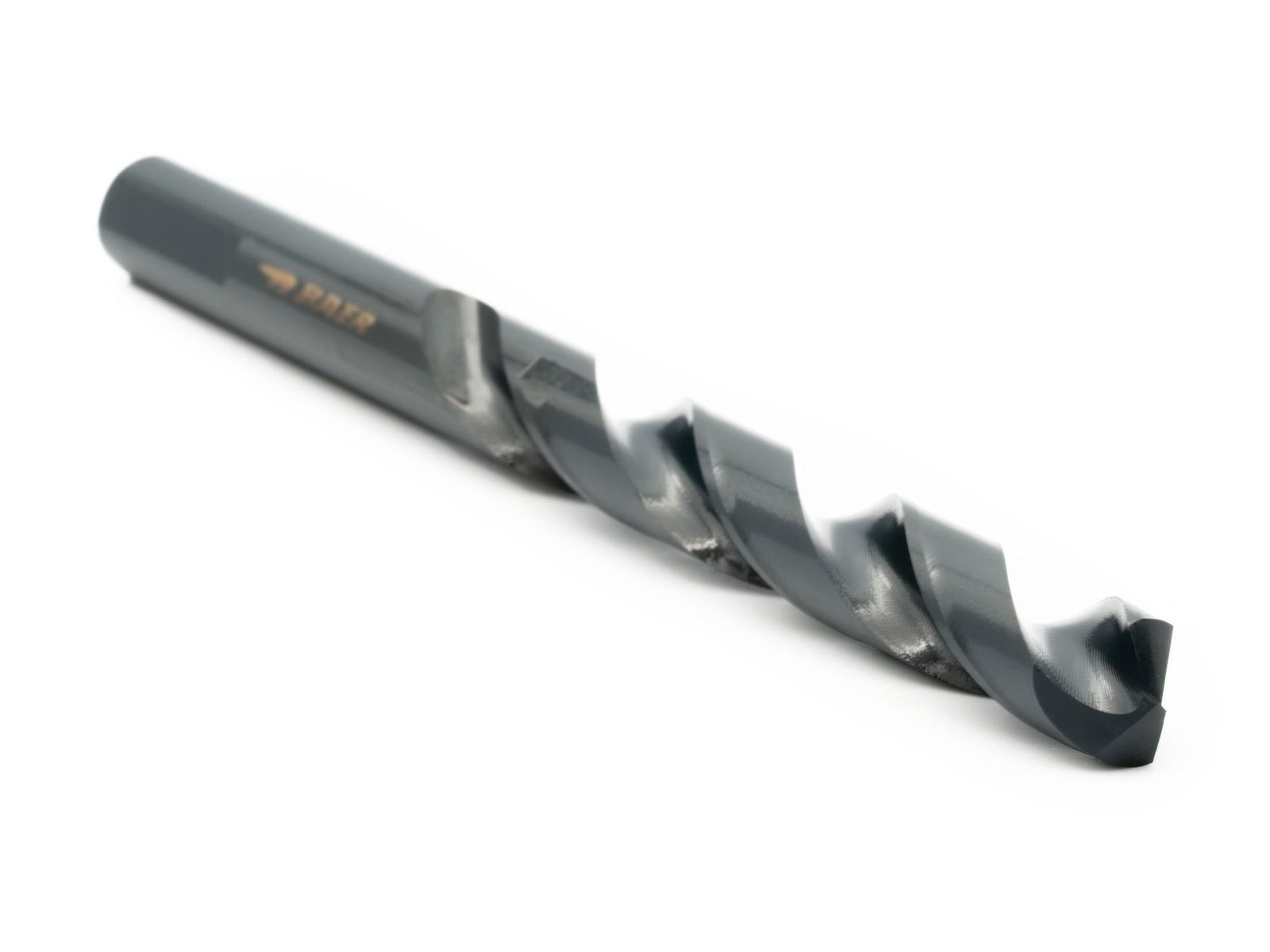

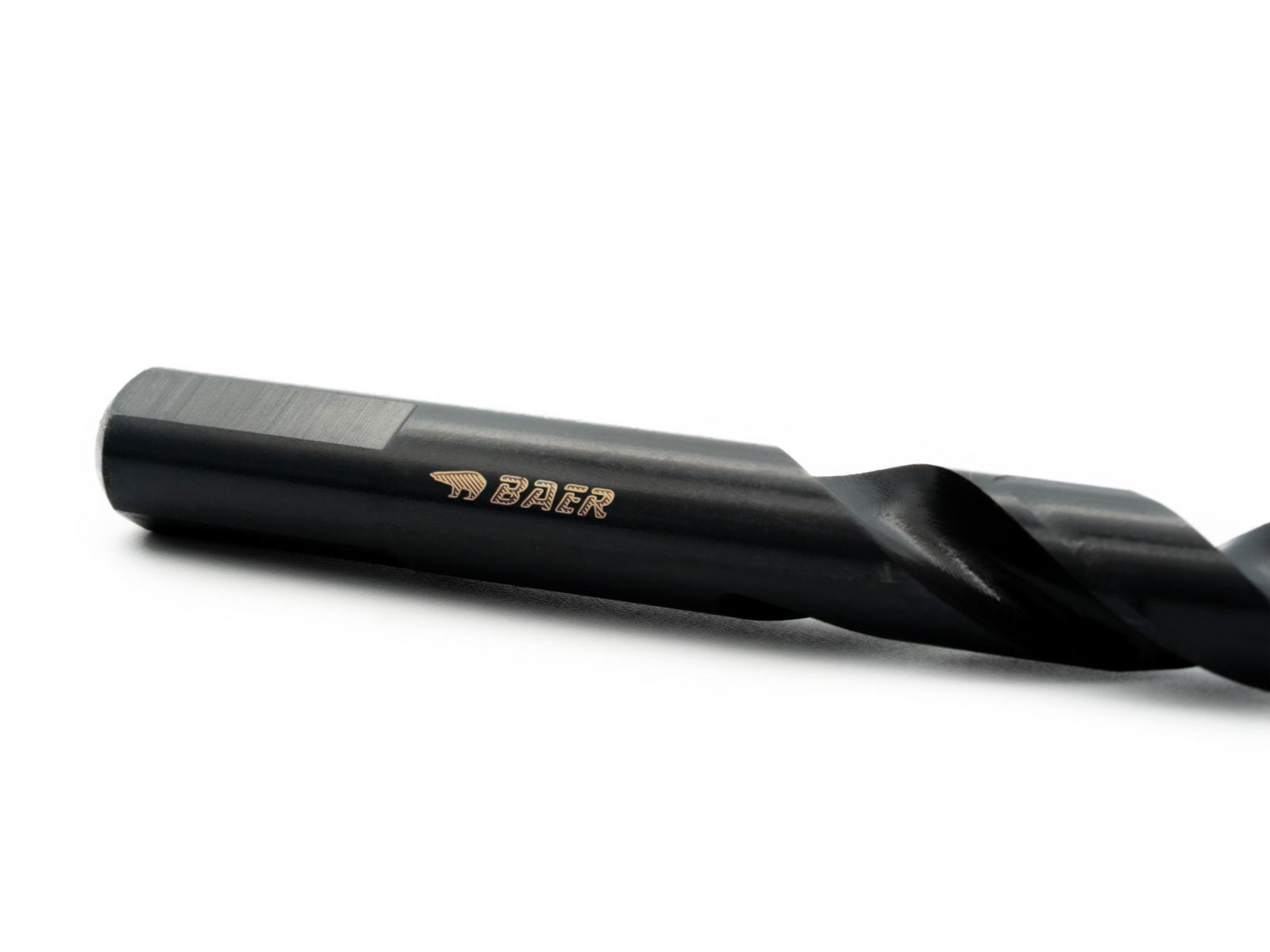

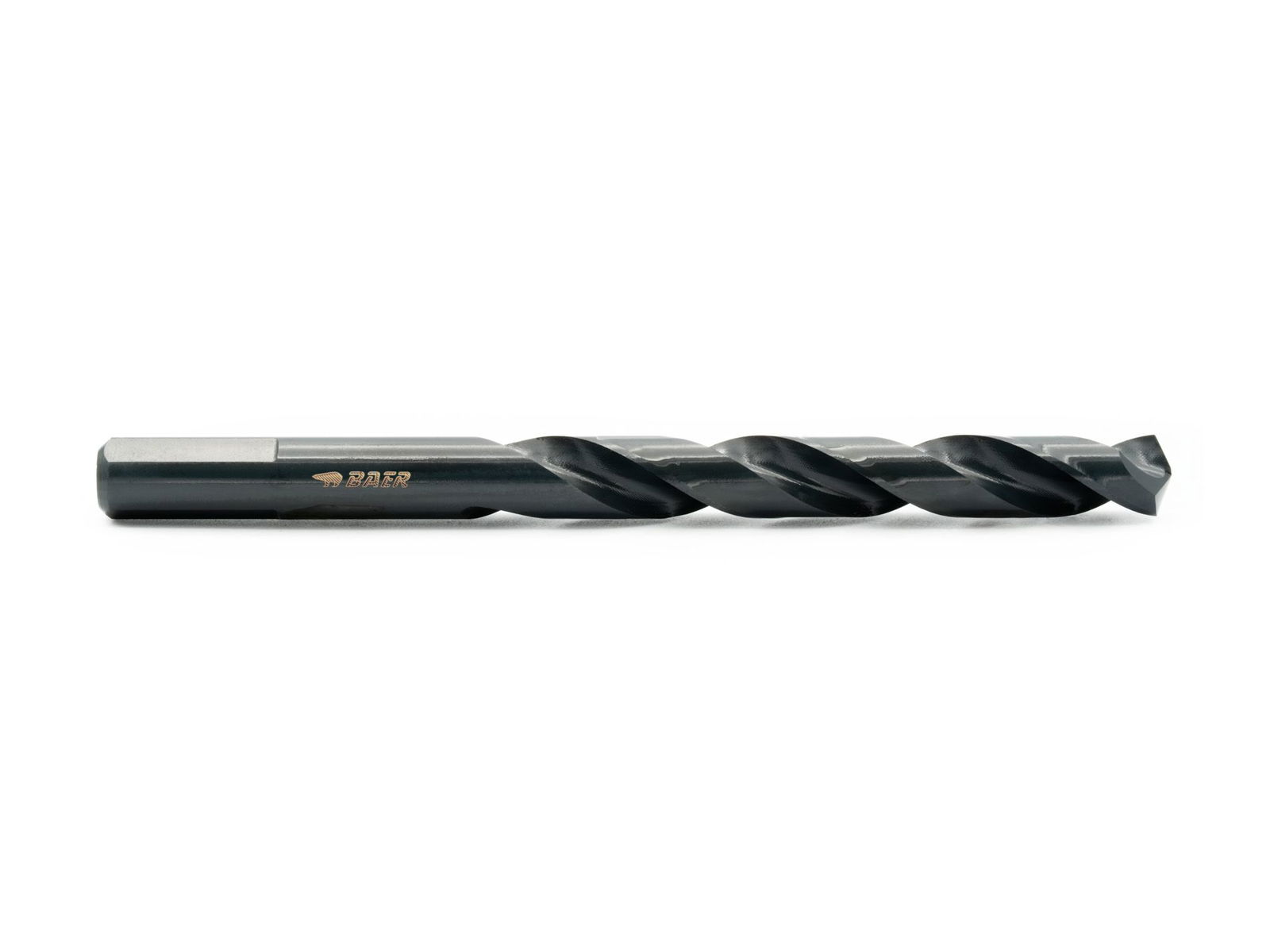

HSSE-VAP Spiralbohrer mit Dreiflächenschaft für Kernlochbohrungen
#ohne geht nicht
Fast jeder Heimwerker hat schon mal mit ihnen gearbeitet: die klassischen Bohrwerkzeuge für Akkuschrauber, Bohrmaschine, Schlagbohrmaschine oder Bohrhämmer. Entscheidend für das Einsatzgebiet des Bohrers ist nicht nur das Material, sondern auch die Schneidegeometrie, der Spanwinkel und der Spiralwinkel, der sogenannte Drall. Diese Bohrer sind besonders stabil aus hochlegiertem HSSE/Cobalt Stahl mit ausgeprägter Wärmebeständigkeit und extrem hoher Rundlaufgenauigkeit. Zum Bohren von Eisen, Stähle, Gusswerkstoffe, Bronzen, Vergütungs- und Einsatzstähle bis 1200 N/mm², sowie von hochfesten Legierungen auf CrNi-Basis und rost-, säure- und hitzebeständigen Stählen, wie V2A,V4A, INOX. Die Kernlochbohrungen sind essenziell, um nachgehend ein Innengewinde zu schneiden.
HSSE-VAP Kernlochbohrer DIN 338 für M 3 - M 12:
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
