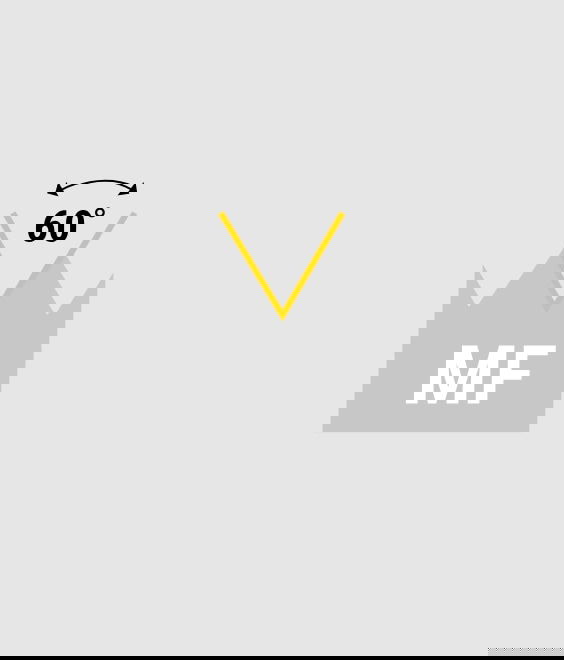

- MF - métrique Filetage fin

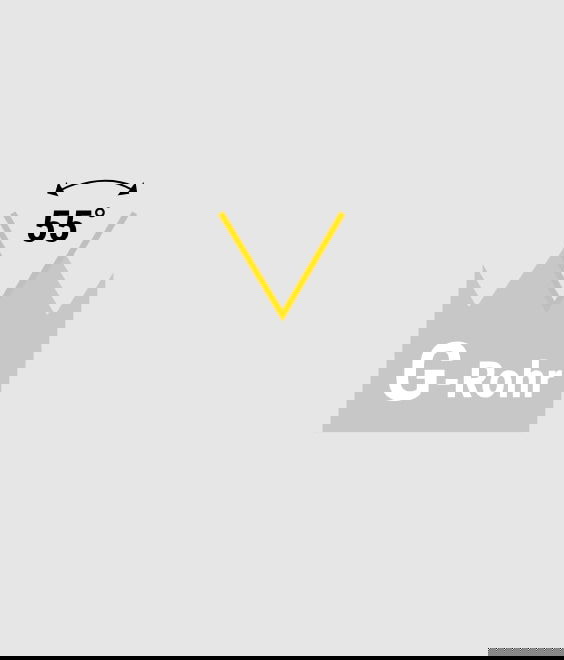

- G (BSP) - Filetage de tuyau

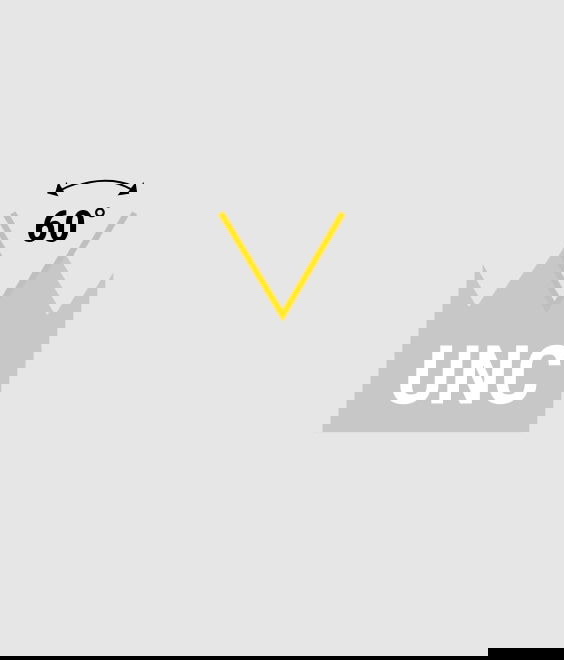

- UNC - Filetage américain grossier

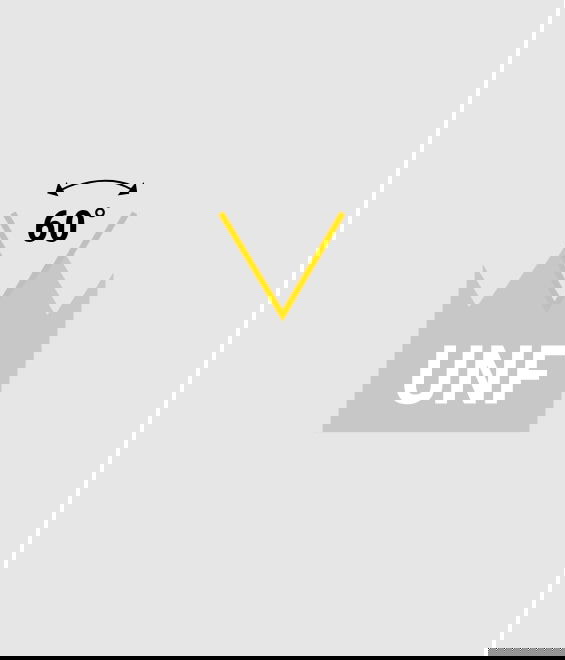

- UNF - américain Filetage fin

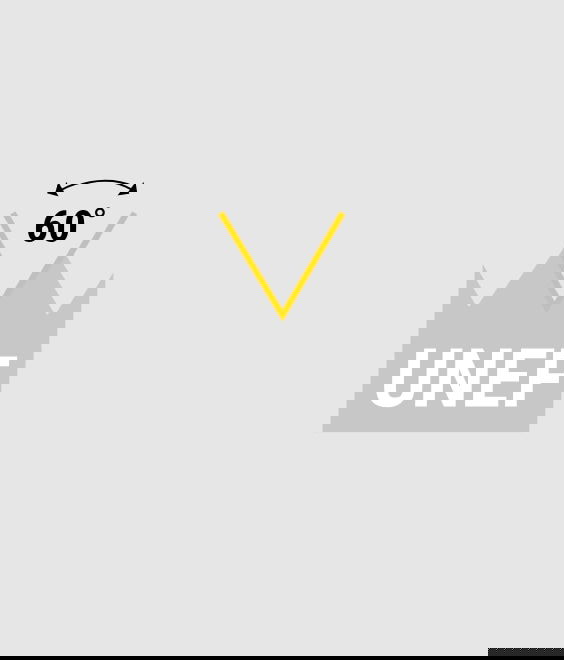

- UNEF - américain. Extra- Filetage fin
- Tr - Filetage trapézoïdal
- NPT - amer. conique Filetage de tuyau

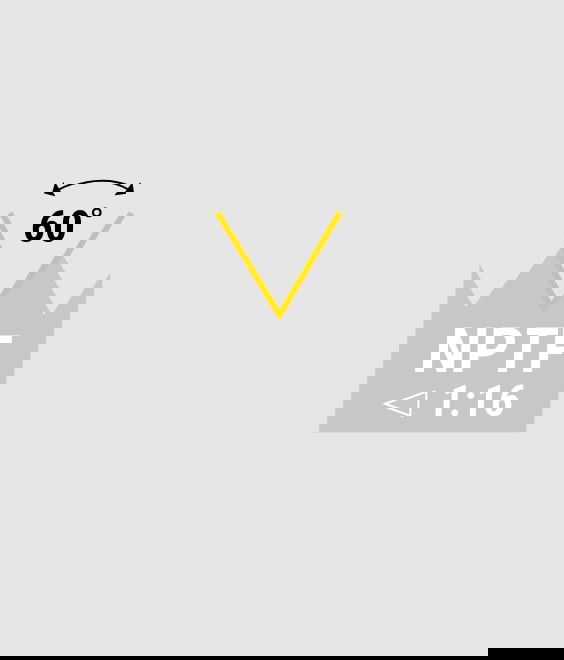

- NPTF - amer. conique Filetage de tuyau
- Rc (BSPT) - conique Filetage de tuyau

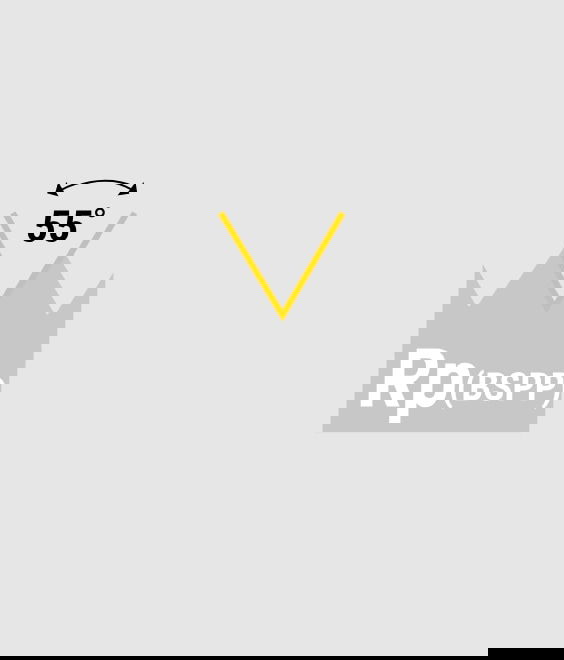

- Rp (BSPP) - cylindrique Filetage de tuyau
- PG - Filetage de tuyau blindé en acier
- STI et Filetage CE
-
Normes de filetage
- BaerCoil/BaerFix
- Mandrin de perçage
- Foret hélicoïdal
Jauges de filetage de BAER : garantie de filetages conformes aux normes
Jauges de filetage pour tester les filetages intérieurs & extérieurs
Couper un filetage n'est généralement pas suffisant. Dans l'industrie et l'artisanat, il est indispensable de s'assurer que les filets sont conformes aux normes en vigueur en les testant régulièrement sur Jauges de filetage. Si le diamètre est trop grand ou si Inclinaison est trop raide, il peut arriver que les parties extérieures et Filetage intérieur ne s'adaptent pas parfaitement. Et cela conduit dans le pire des cas à des composants inutilisables ou même à des risques de sécurité.
Pour contrôler rapidement et de manière fiable la précision dimensionnelle des filets que tu coupes, tu as besoin de moyens de contrôle sur lesquels tu peux compter. Avec les Jauges de filetage de BAER Tools tu es toujours du bon côté. Grâce à nos connaissances solides issues de 40 ans d'expérience dans le domaine du taraudage, nous savons exactement ce qui est important. Dans notre gamme, tu trouveras le moyen de contrôle adéquat pour chaque utilisation, du gabarit de filetage en pouces au gabarit de filetage pour Filetage fin. Et si tu n'es pas sûr ou si tu as des questions, notre sympathique équipe à Service clientèle se fera un plaisir de répondre à ta demande via le formulaire de contact. Nous te conseillerons volontiers et en détail sur tes besoins et répondrons à tes souhaits.
Jauges de filetage: Quelle est la différence entre mesurer un filetage et le calibrer ?
Une grande précision est importante pour les filets afin de garantir leur pleine fonctionnalité et leur interchangeabilité. Pour que cela soit le cas, plusieurs méthodes sont utilisées Normes de filetage les dimensions nominales sont définies pour chaque filetage. Pour être sûr que tes filets suivent ces normes, tu dois effectuer des contrôles réguliers. Pour cela, tu as deux possibilités : la mesure et le calibrage. Mais quelle est la différence entre ces deux processus ?
En mesurant, tu obtiens une certaine valeur de mesure avec un appareil de mesure approprié. C'est certes utile, mais cela ne dit pas si ton filetage est conforme à la norme. En revanche, lors du calibrage, tu détermines sans détour si le filetage est conforme à la norme. Le résultat de cette vérification n'est donc pas une valeur de mesure, mais la classification correcte si le filet est bon ou non. L'appareil de contrôle que tu utilises pour cela s'appelle un gabarit de filetage.
Vérifie tes filetages facilement avec Jauges de filetage
Tu peux certainement déterminer les dimensions des filets à l'aide d'instruments de mesure. Cependant, ils nécessitent une plus grande attention lors de l'utilisation et peuvent parfois donner des résultats imprécis. Jauges de filetage est facile à utiliser et produit directement un résultat clair. Tu n'as même pas besoin d'interpréter les mesures et de les comparer à des tableaux. De cette manière, Jauges de filetage évite les erreurs de mesure ou de lecture et contribue à un bon déroulement du travail. Pour obtenir des résultats probants, il suffit de s'assurer que le filetage est exempt de saleté et de poussière Agents de lubrification et se trouve à température ambiante.
Outre la facilité d'utilisation, Jauges de filetage présente un autre avantage décisif. Ils garantissent la sécurité juridique, car ils sont eux-mêmes normalisés selon la norme DIN ISO 1502. Peu importe la fréquence et la précision de la mesure, en cas de doute, le résultat de l'apprentissage avec un gabarit de filetage normalisé est décisif. Tu devrais donc utiliser ces outils de contrôle importants au moins de manière aléatoire dans ton travail quotidien et vérifier de temps en temps les mesures avec d'autres instruments de mesure avec le gabarit de filetage.
Tampons d'essai : Jauges de filetage pour le Filetage intérieur
Jauges de filetage pour Filetage intérieur sont appelés des mandrins d'apprentissage. On distingue le filetage Jauge de calibrage du filetage et le filetage Jauge de rebut. Pour une utilisation plus simple, les deux outils de contrôle pour les petits filetages de moins de 40 mm sont montés sur une poignée commune et sont alors regroupés sous le nom de "mandrin de contrôle de limite de filetage".
Pour le filetage Jauge de calibrage du filetage, il s'agit du gabarit de filetage pour tester la mesure d'appariement. Cela résulte de l'interaction des dimensions qui doivent être correctes pour qu'une vis du même Norme de filetage puisse être vissée sans problème par la suite. Le Diamètre du cœur n'est pas vérifié, il existe des Jauges de filetage spéciaux et lisses pour cela. Le processus de contrôle est simple : il suffit de visser manuellement et sans trop d'effort la pointe du gabarit de filetage une fois complètement dans le filetage. Si tu y parviens, le test est réussi.
Il faut maintenant utiliser le gabarit de filetage. Elle est parfois marquée d'un anneau de couleur rouge ou d'une inscription "NO GO", ce qui permet de distinguer le côté rejeté du côté positif sur Jauge de limite du filetage. Le Jauge de rebut vérifie le diamètre intérieur des flancs et ne doit pouvoir être vissé que de deux tours maximum. Si tu peux le visser davantage, la dimension maximale prescrite est dépassée. Le filet est donc un rebut.
Anneaux d'apprentissage : Les Jauges de filetage pour le Filetage externe
Par analogie avec les Jauges de filetage pour Filetage intérieur, il existe aussi deux outils de contrôle pour Filetage externe. Le Jauge de qualité du filetage te permet de contrôler la mesure d'appariement ainsi que la possibilité de visser sur le Filetage externe. L'arrondi du noyau et le diamètre extérieur ne sont pas contrôlés par ce gabarit de filetage. Comme le Jauge de calibrage du filetage correspondant, le Jauge de qualité du filetage doit pouvoir être vissé complètement sur le filetage à la main sans utiliser beaucoup de force. Si cela se fait sans problème, le test est positif.
Le Jauge de rejet du filetage se distingue du premier coup d'œil de l'anneau de calibrage par un marquage rouge. Il se visse lui aussi avec peu de force et ne doit pas pouvoir être tourné de plus de deux tours. Tu peux t'en rendre compte en dévissant l'anneau de contrôle. S'il est possible de faire plus de deux tours, le filet n'a pas passé le test. Dans ce cas, le filet est également un rebut.
BAER Jauges de filetage contrôle toujours avec précision
Jauges de filetage doivent être fabriqués avec une précision absolue afin de garantir un contrôle précis. De plus, ils sont soumis à de fortes contraintes en raison de leur utilisation fréquente. Pour une longue durée de vie, il faut donc beaucoup de soin dans la production et un matériau de base de la plus haute qualité. Si tu cherches des Jauges de filetage fiables, tu es à la bonne adresse chez BAER. Outre les modèles courants pour Filetage standard métriques, nous avons aussi Jauges de filetage pour Filetage fin ou Jauges de filetage en pouces, comme ceux utilisés pour les normes américaines. Sur demande, nous étalonnons ton calibre de filetage selon les directives en vigueur pour le contrôle des moyens de contrôle et nous te délivrons un certificat correspondant. Découvre notre vaste gamme de produits en visitant notre boutique en ligne ! Bien sûr, tu trouveras aussi chez nous tous les outils adaptés à Jauges de filetage Taraudeuse, Taraud et des outils de coupe.
