Taraud coupant de BAER pour les installateurs sanitaires

G (BSP) – Filetages de tuyauterie

En Europe, le filetage de tuyau Whitworth est la forme la plus utilisée pour les installations de cuisine et de salle de bains – et partout où l’on réalise des raccords filetés. En Allemagne, ce filetage est surtout connu sous le nom de filetage G. Dans la gamme BAER, vous trouverez tout ce qu’il faut pour travailler ce type de filetage et bien d’autres. Pour chaque matériau et chaque application, nous proposons le taraud, l’outil de maintien et les accessoires adaptés.

Tout savoir sur le filetage Whitworth (BSP)

Un filetage de tuyauterie tel que le British Standard Pipe est utilisé partout où des connexions doivent être établies entre tuyaux, raccords et robinetterie. Il sert principalement au transport de liquides ou de gaz, plus rarement de solides.

On distingue généralement deux types : conique et cylindrique. Les raccords British Standard Pipe possèdent un filetage intérieur et extérieur cylindrique, le diamètre restant constant sur toute la longueur. Des exemples de filetages coniques sont le BSPT avec la désignation Rc et le filetage R utilisé en filetage mâle. Ces filetages sont normalisés selon l’ISO 7/1.

Le filetage Whitworth est un filetage en pouces ; le pas est défini par le nombre de filets par pouce. L’angle de flanc est de 55°. La désignation associe la lettre G au diamètre en pouces, par exemple G 1/4". Autres dimensions courantes : G 1/8", G 1/2", G 3/8", G 3/4", G 5/8" et G 7/8".

Le BSP est utilisé pour des raccords non étanches dans le filet. L’étanchéité nécessite un matériau supplémentaire comme le chanvre ou le ruban PTFE. D’autres types de filetages tels que le BSPT, le BSPP ou le NPT assurent l’étanchéité grâce à leur géométrie.

Le diamètre prête souvent à confusion : le diamètre extérieur d’un filetage de 1" n’est pas de 25,4 mm mais d’environ 33 mm. Cela s’explique par l’épaisseur historique des parois des tuyaux, différente de celle d’aujourd’hui.

Filetage G selon DIN ISO 228-1 (DIN 259) – Notre gamme

Chez BAER, vous trouverez tous les outils et accessoires nécessaires pour travailler les filetages BSP.

Tarauds pour filetage G

Les filetages intérieurs peuvent être réalisés à la main ou à la machine. BAER propose toujours l’outil adapté à vos besoins.

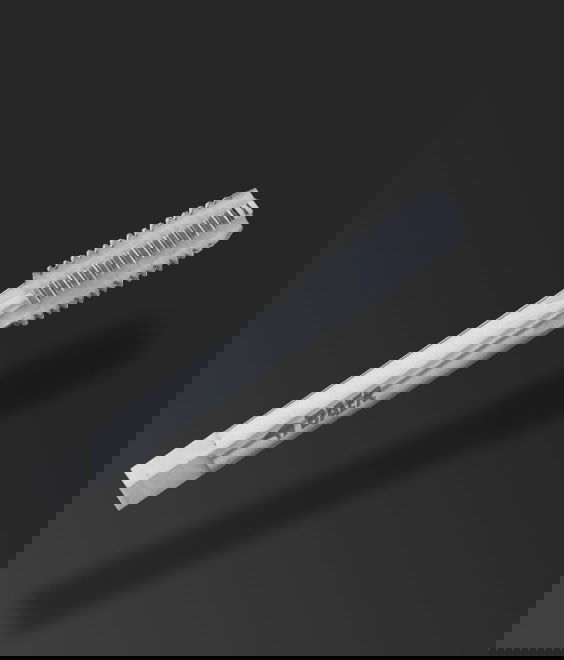

Tarauds ébaucheurs

Nos tarauds HSSG sont polyvalents : ils peuvent être utilisés manuellement ou à la machine. La forme D à goujures droites convient aux trous borgnes et débouchants.

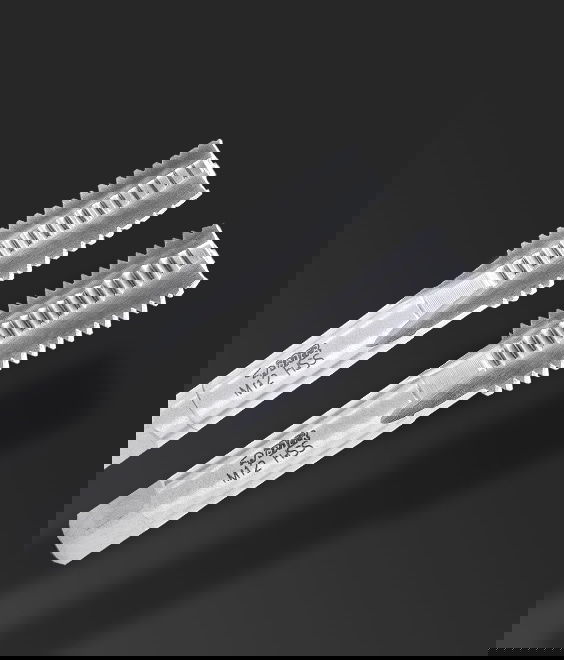

Tarauds manuels

Nous proposons des tarauds manuels pour le filetage Whitworth G, adaptés aux applications standards avec pas à droite ou à gauche, ainsi qu’aux matériaux à haute résistance. Disponibles à l’unité ou en jeux de deux pièces.

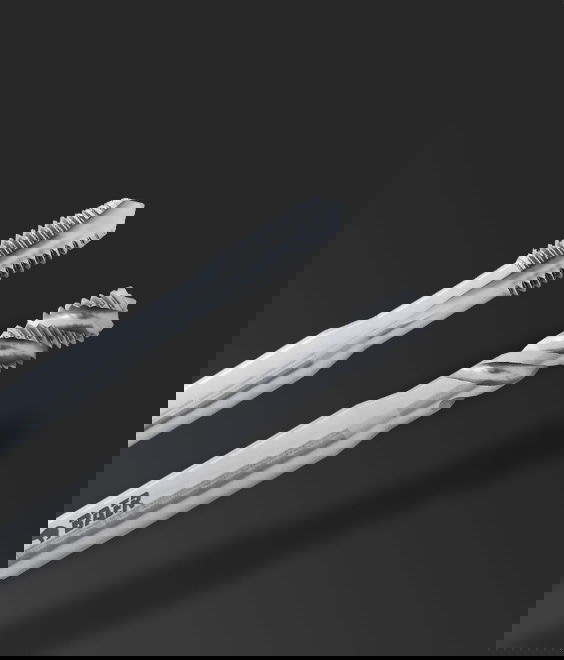

Tarauds machine

Nous proposons également différents modèles pour un usage machine : Forme B avec amorce de coupe pour trous débouchants, Forme C avec spirale à 35° pour trous borgnes, ainsi que des versions à pas à gauche.

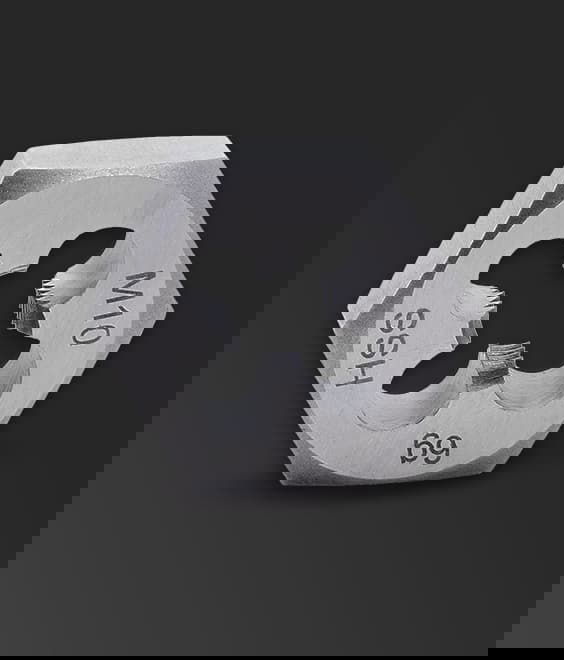

Filières pour filetage G

Nos filières permettent de réaliser facilement des filetages extérieurs. Nous proposons des filières rondes pour applications standards et pas à gauche, un modèle spécial inox, ainsi que des filières hexagonales pour pas à droite et à gauche. Celles-ci sont idéales pour les réparations ou les zones difficiles d’accès, car elles peuvent être utilisées avec une clé plate.

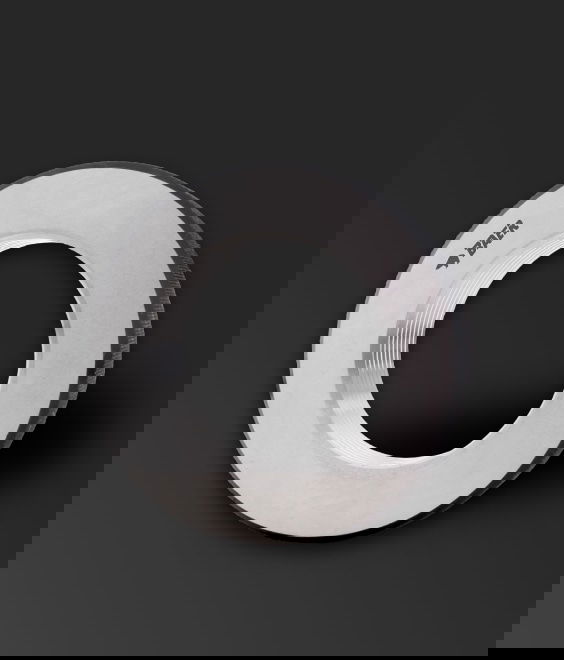

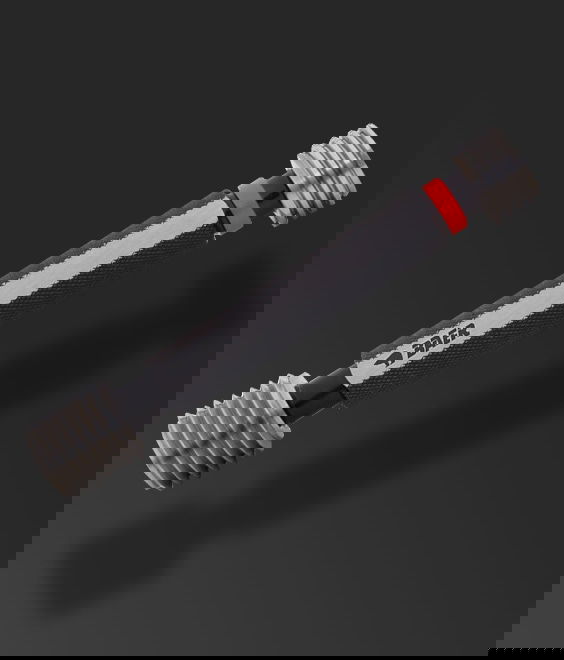

Peignes et calibres pour filetage G

Nos calibres pour filetage Whitworth G (BSP) garantissent que toutes les dimensions, tolérances et pas respectent les normes DIN. Disponibles en tampons « bon » et « rebut », en tampons limites combinés et en bagues de contrôle pour filetages extérieurs.

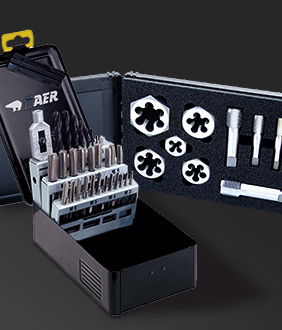

Jeux et assortiments pour filetage G

Facilitez-vous la tâche avec nos sets complets – adaptés à vos besoins. Choisissez parmi des jeux compacts avec tarauds ou filières, ou des assortiments complets combinant les deux. Nos grands ensembles comprennent également des porte-outils et d’autres accessoires.

Découvrez nos outils et accessoires pour le filetage G dans la boutique en ligne BAER !

Les outils de filetage pour le filetage G et bien d’autres types sont disponibles dans la boutique en ligne BAER – toujours de qualité supérieure et à prix équitable. Besoin d’informations ou de conseils ? Contactez notre service client par téléphone ou via le formulaire de contact – nous serons ravis de vous aider !
