PG – Filetage pour conduits métalliques
Dans le domaine des installations électriques, le filetage pour conduits blindés (PG) a longtemps été une norme importante. Son nom provient de son usage dans les conduits en acier protégeant les câbles. Bien que le filetage PG ait été remplacé par un système métrique moderne, il apparaît encore dans le cadre de réparations ou de pièces de rechange pour des installations existantes. Vous trouverez dans la boutique en ligne BAER tous les outils nécessaires pour travailler avec ce type de filetage.
Tout ce qu’il faut savoir sur le filetage PG selon la norme DIN 40430
Jusqu’aux années 2000, le filetage PG était fréquemment utilisé sur les conduits blindés et dans les presse-étoupes destinés à une entrée de câble étanche. Il a été remplacé par des filetages métriques définis dans la norme DIN EN 50262 (Presse-étoupes pour installations électriques), à utiliser pour les nouvelles conceptions. Les deux systèmes ne sont pas compatibles, ce qui peut poser problème. D’où l’importance de connaître également l’ancienne norme.
Le filetage PG se distingue par un angle de flanc élevé de 80°, assurant une faible profondeur de filetage – ce qui évite d’affaiblir les parois minces des conduits. Les dimensions sont déterminées par le diamètre du câble. Le pas est généralement exprimé en mm, mais il est basé sur les filets par pouce, ce qui donne des valeurs irrégulières.
La désignation du filetage PG combine le préfixe Pg avec une taille nominale, qui ne correspond pas au diamètre extérieur réel, par exemple Pg 11. Les tailles couvrent des diamètres de câbles de 6 à 43 mm.
Filetage PG – Notre gamme
Bien que le filetage PG ne soit plus utilisé pour les nouvelles installations, BAER propose toujours tous les outils nécessaires à sa fabrication, sa réparation et son contrôle. Nous accompagnons vos projets, même s’ils concernent des normes anciennes !

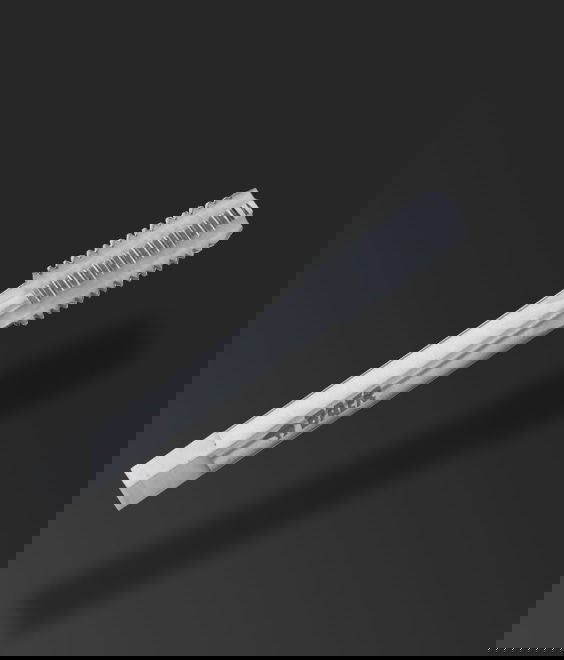

Tarauds

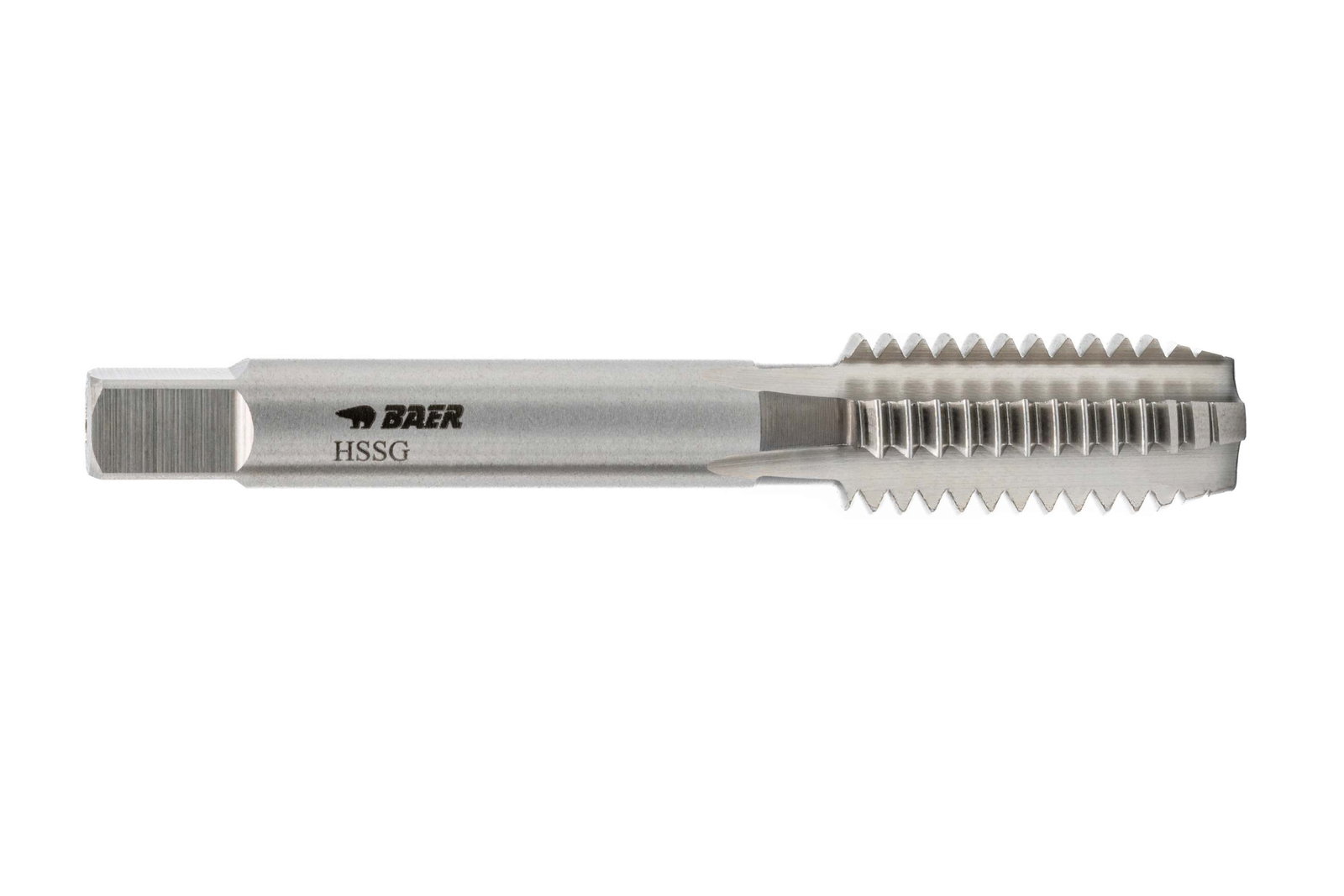

Pour le filetage interne, nous proposons des tarauds à une passe en acier HSSG. Flexibles, ils peuvent être utilisés à la main ou à la machine et réalisent le filetage en une seule opération. Tous les formats définis par la norme DIN 40430 sont disponibles en stock.

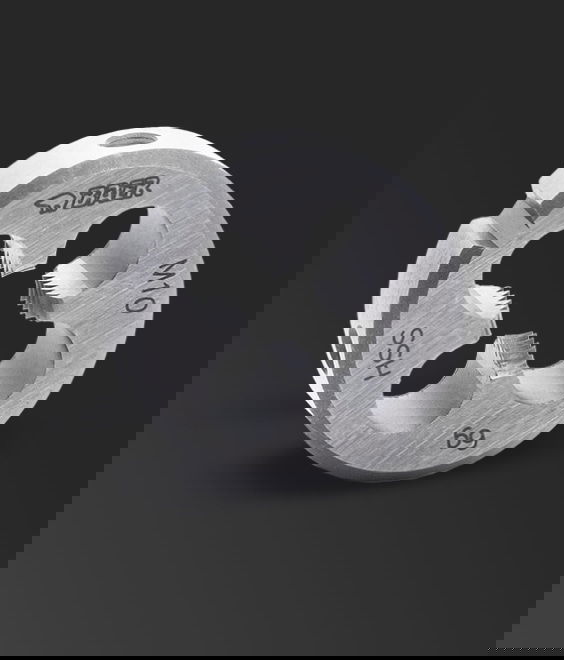

Filières
Vous souhaitez réaliser un filetage PG externe ? Nos filières en acier rapide HSS vous garantissent des résultats précis et une longue durée de vie. Disponibles dans toutes les tailles PG courantes.
Jauges de filetage
Dans un domaine comme l’électricité, précision et conformité aux tolérances sont essentielles. C’est pourquoi nous vous proposons des jauges de contrôle fiables pour vos filetages PG.

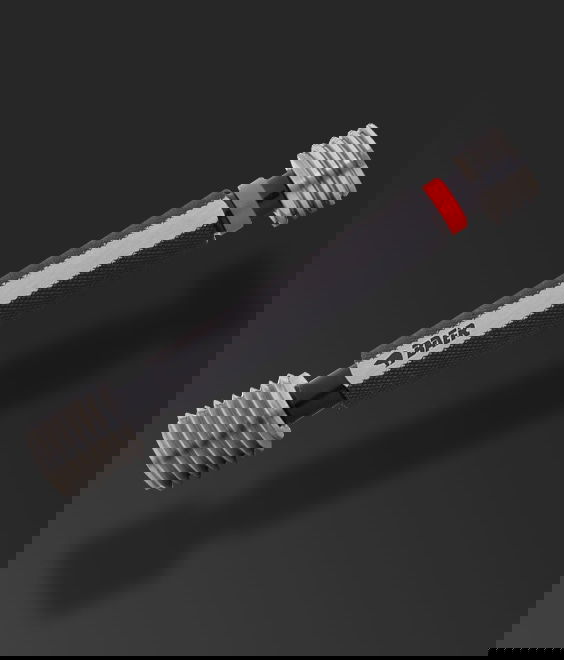

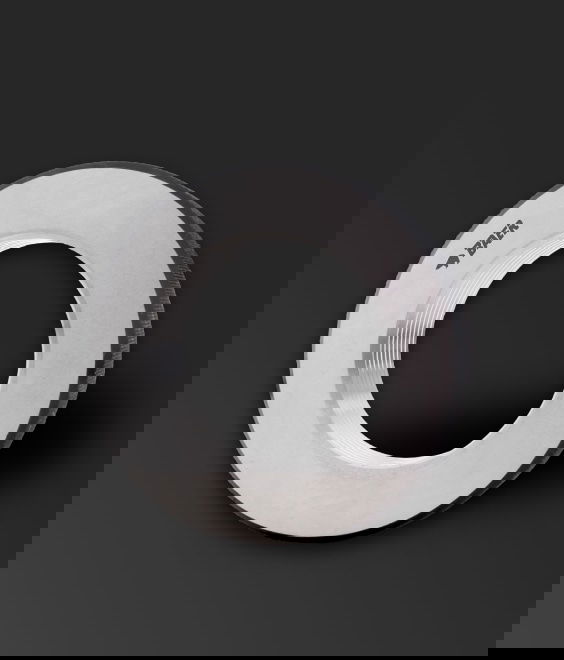

Les calibres à limites sont utilisés pour les filetages internes et garantissent que le filetage est conforme. Lorsque les jauges "bon" et "rebuts" sont réunies sur un même support, il s’agit d’un calibre limite. Pour les filetages externes, nous proposons les anneaux de contrôle nécessaires.
Pour plus de sécurité, nous pouvons calibrer vos jauges directement dans nos ateliers. Il vous suffit d’ajouter l’option de calibration à votre commande et d’indiquer dans le champ commentaire les jauges concernées. Nous nous occupons du reste !
Découvrez les outils pour le filetage PG dans la boutique en ligne BAER !
Outils de qualité pour les filetages PG et bien d’autres types de filets, accessoires inclus – tout est prêt à être expédié depuis notre boutique en ligne BAER. Faites l’expérience de notre qualité et de notre service. Notre équipe est disponible pour toute question ou conseil personnalisé.
