BaerCoil Ensemble de réparation du filetage M 3 x 0,5 pour les trous borgnes
BaerCoil Ensemble de réparation du filetage M 3 x 0,5 pour les trous borgnes
Avec ce kit BaerCoil® Réparation du filetage, il est possible de réparer des filets borgnes en M 3 x 0,5.
BaerCoil® Inserts filetés sont la meilleure solution pour tous tes besoins de réparation de filetage ! Avec eux, tu es en mesure de créer des assemblages durables et solides. Avec les inserts, tu évites les rebuts dans tes pièces et tu peux les recycler. Les inserts sont précis et résistants à l'usure - ta vis reste fermement ancrée sans que le Insert fileté ne glisse.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés, sans que le Diamètre nominal ne soit modifié. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (filet d'insertion) est taillé pour l'insert de filetage de fil. Souvent, ce filetage est aussi appelé filetage STI (STI=Screw Thread Insert). Ensuite, il faut visser l'insert fileté BaerCoil® dans l'ancien filetage et ainsi revisser les pièces. Avec BaerCoil® inserts de filetage, le filetage créé est beaucoup plus stable que le filetage d'origine.
Nos Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière égale sur chaque pas de vis. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pas et d'angle, de sorte qu'une transmission optimale de la force du boulon vers le filet femelle est obtenue. C'est justement dans les constructions légères que BaerCoil® Inserts filetés aide à économiser Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Dans l'aéronautique et la construction automobile, ils sont déjà un élément important. Ils permettent d'économiser considérablement du matériel et contribuent à la préservation des ressources.
Pour la réparation directement sur le filetage, ce kit de réparation de filetage contient différents outils auxiliaires, comme le Foret pour avant-trou, Fraise à chanfreiner, Trou borgne- Tarauds pour machines avec surdimensionnement pour Filetage d'insertion, Outil de vissage, Broyeur à tenons et Inserts filetés en acier inoxydable. Ce "Trou borgne"Ensemble de réparation du filetage contient Inserts filetés en trois longueurs différentes et un Tarauds pour machines avec des rainures en spirale qui font sortir le copeau vers le haut du trou pour Alésage.
BaerCoil® Inserts filetés peut être raccourci si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire.
Dimensions
| Diamètre |
3 |
|---|---|
| Dimension |
M 3 x 0,5 |
| Inclinaison |
0,5 |
| Longueur |
1,5 D | 2,0 D | 2,5 D |
| T (Longueur à l'état monté) |
1,5 D : 4,5 mm | 2,0 D : 6 mm | 2,5 D : 7,5 mm |
| Calcul de la longueur du filetage |
1,5 D signifie 1,5 fois le diamètre : 1,5 fois 3 mm=4,5 mm
Le Diamètre nominal pour M 3 est de 3 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Kits de réparation |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Passage libre |
| Type de produit |
BaerCoil Kits de réparation de filetage |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filetages de trous borgnes. Grâce au Tarauds pour machines rainuré en spirale, le kit de réparation convient exclusivement aux trous borgnes.
Dessin technique
| Diamètre |
3 |
|---|---|
| F (diamètre extérieur min. - max. avant installation) |
3,60 mm - 4,35 mm |
| Longueur |
1,5 D | 2,0 D | 2,5 D |
| T (Longueur à l'état monté) |
1,5 D : 4,5 mm | 2,0 D : 6 mm | 2,5 D : 7,5 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |

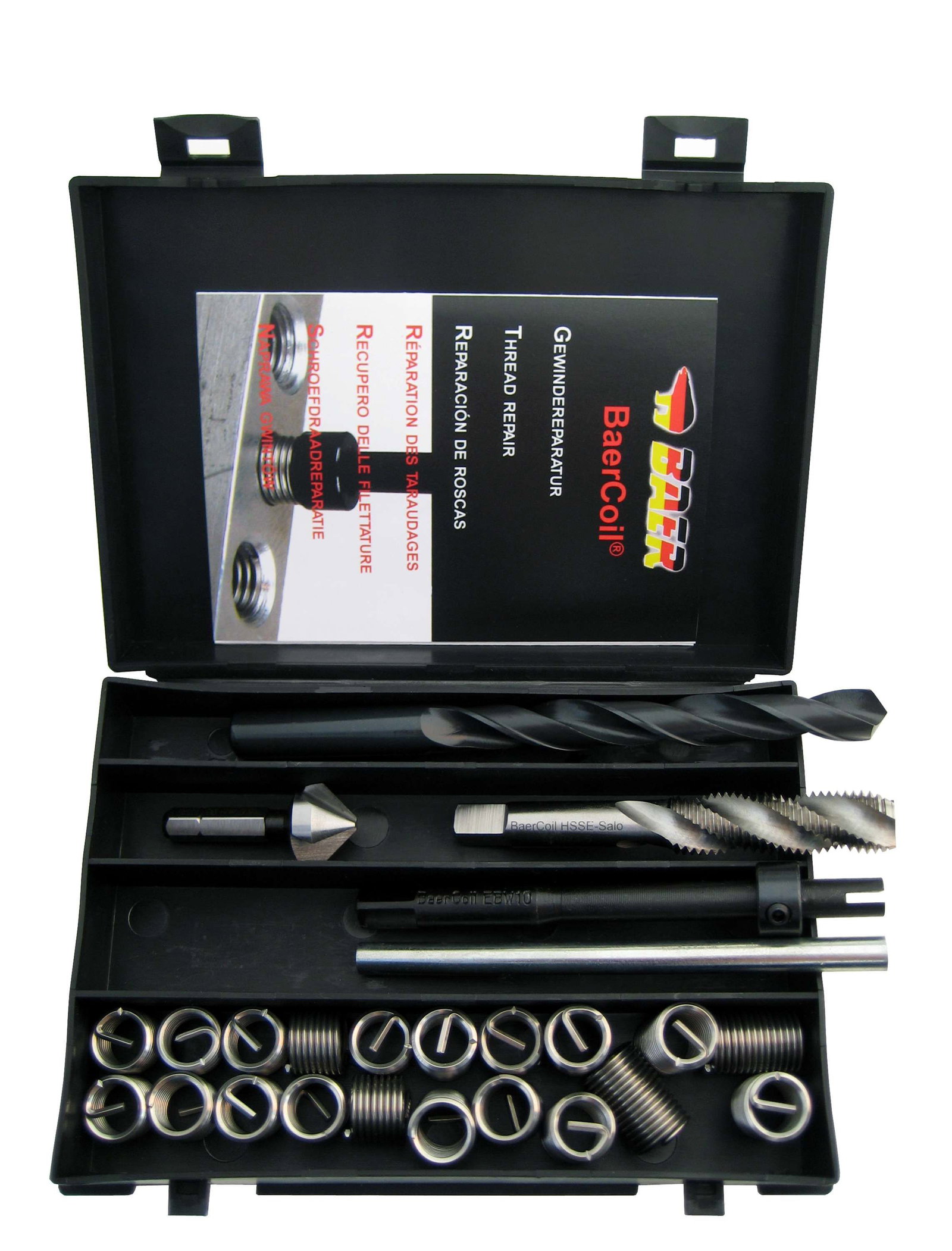

Contenu
- 1 x 16132 : BaerCoil HSS Foret hélicoïdal 3,20 mm
- 1 x B9402 : BaerCoil HSSG 90° Bit- Fraise à chanfreiner 10,4 mm
- 1 x B3705 : BaerCoil HSSE Tarauds pour machines M 3 x 0,5 EG - ECO pour trous borgnes
- 1 x EBW03 : BaerCoil Outil de montage M 3 x 0,5
- 1 x BZ003 : BaerCoil Broyeur à tenons M 3 x 0,5
- 10 x B7205-15 : BaerCoil Inserts filetés M 3 x 0,5 - Longueur : 1,5 D - Type : "à passage libre" - Matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
- 5 x B7205-2 : BaerCoil Inserts filetés M 3 x 0,5 - longueur : 2,0 D - type : "à passage libre" - matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
- 5 x B7205-25 : BaerCoil Inserts filetés M 3 x 0,5 - Longueur : 2,5 D - Type : "à passage libre" - Matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
Vidéo d'instructions d'utilisation
