BaerCoil Ensemble de réparation du filetage M 6 x 1,0 - PRO
BaerCoil Ensemble de réparation du filetage M 6 x 1,0 - PRO
Avec ce kit BaerCoil® Réparation du filetage, il est possible de réparer les filetages traversants et borgnes en M 6 x 1,0.
BaerCoil® Inserts filetés sont la meilleure solution pour tous tes besoins de réparation de filetage ! Avec eux, tu es en mesure de créer des connexions durables et solides. Avec les inserts, tu évites les rebuts dans tes pièces et tu peux les recycler. Les inserts sont précis et résistants à l'usure - ta vis reste fermement ancrée sans que le Insert fileté ne glisse.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés, sans que le Diamètre nominal ne soit modifié. Pour Réparation du filetage avec des inserts de filetage de fil, le filetage est percé et un nouveau Filetage CE (filet d'insertion) est taillé pour l'insert de filetage de fil. Souvent, ce filetage est aussi appelé filetage STI (STI=Screw Thread Insert). Ensuite, il faut visser l'insert fileté BaerCoil® dans l'ancien filetage et ainsi revisser les pièces. Avec BaerCoil® inserts de filetage, le filetage créé est beaucoup plus stable que le filetage d'origine.
Nos Inserts filetés font en sorte que les charges d'exploitation statiques et dynamiques soient répartis de manière égale sur chaque pas de vis. De plus, la flexibilité de Inserts filetés compense les éventuelles erreurs de pas et d'angle, de sorte qu'une transmission optimale de la force du boulon vers le filet femelle est obtenue. C'est justement dans les constructions légères que BaerCoil® Inserts filetés aide à économiser Matériau de support et à utiliser des assemblages vissés plus petits ou plus courts. Dans l'aéronautique et la construction automobile, ils sont déjà un élément important. Ils permettent d'économiser considérablement du matériel et contribuent à la préservation des ressources.
Pour la réparation directement sur le filetage, ce kit de réparation de filetage contient différents outils auxiliaires, comme le Foret pour avant-trou, taraud spécial, machine Outil de vissage, Broyeur à tenons et Inserts filetés en acier inoxydable. "PRO"Kits de réparation du filetage contiennent Inserts filetés en trois longueurs différentes et un 1/4"Outil de vissage de la machine, qui peut être utilisé avec Visseuse sans fil. Cela permet de visser beaucoup plus rapidement les Inserts filetés, en particulier pour les grandes quantités.
BaerCoil® Inserts filetés peut être raccourci si nécessaire, en fonction de la longueur requise, avec un Pince coupante ou similaire.
Dimensions
| Diamètre |
6 |
|---|---|
| Dimension |
M 6 x 1,0 |
| Inclinaison |
1,0 |
| Longueur |
1,5 D | 2,0 D | 2,5 D |
| T (Longueur à l'état monté) |
1,5 D : 9 mm | 2,0 D : 12 mm | 2,5 D : 15 mm |
| Calcul de la longueur du filetage |
1,5 D signifie 1,5 fois le diamètre : 1,5 fois 6 mm=9 mm
Diamètre nominal En M 6, le diamètre est de 6 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Kits de réparation |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Passage libre |
| Type de produit |
BaerCoil Kits de réparation de filetage |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filetages traversants et borgnes. Grâce à Outil de vissage de la machine, ce kit est particulièrement adapté aux productions en série efficaces.
Dessin technique
| Diamètre |
6 |
|---|---|
| F (diamètre extérieur min. - max. avant installation) |
7,17 mm - 7,95 mm |
| Longueur |
1,5 D | 2,0 D | 2,5 D |
| T (Longueur à l'état monté) |
1,5 D : 9 mm | 2,0 D : 12 mm | 2,5 D : 15 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |

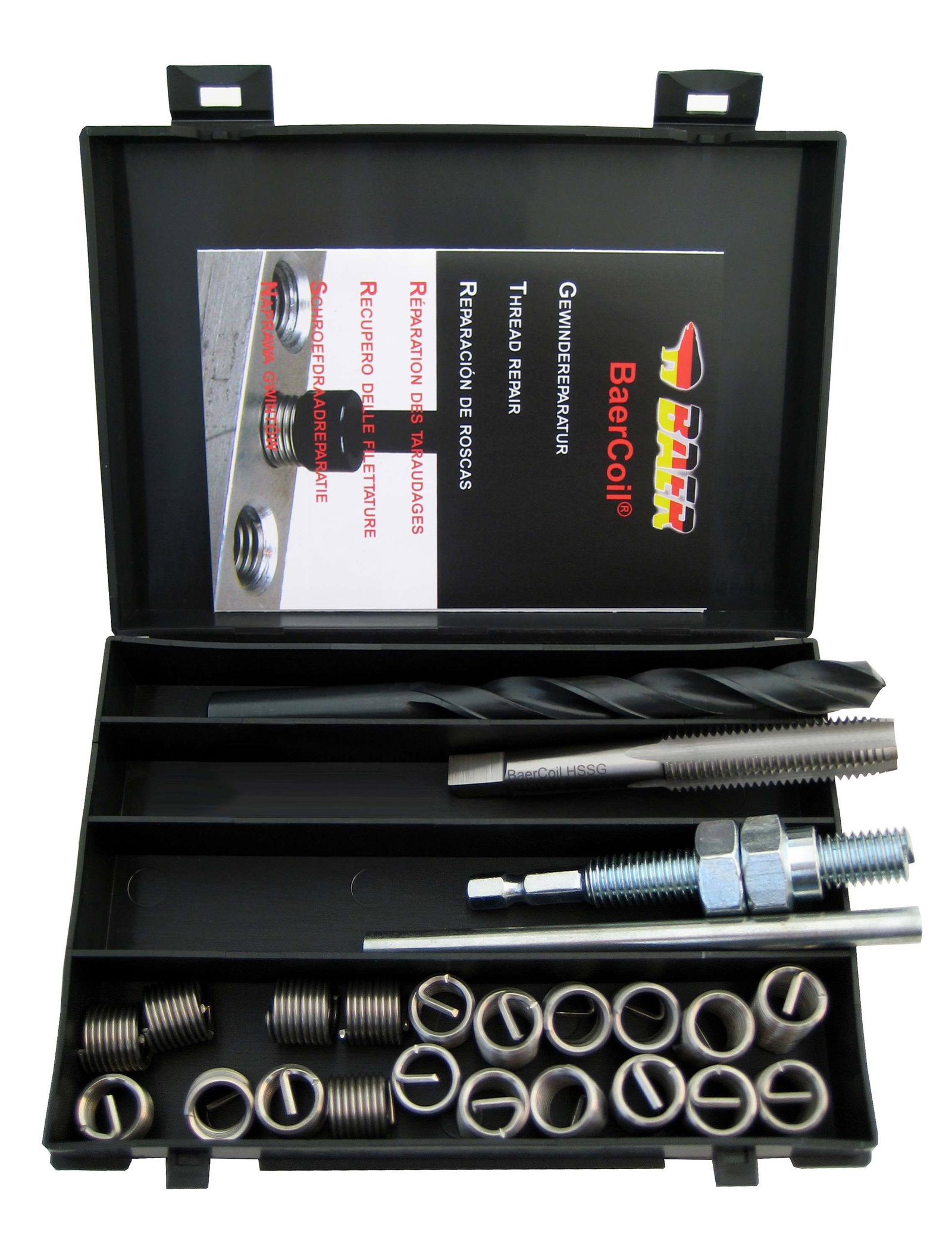

Contenu
- 1 x 16163 : BaerCoil HSS Foret hélicoïdal 6,30 mm
- 1 x B3009-1 : BaerCoil HSSG Tarauds à incision M 6 x 1,0 EG
- 1 x KEBW06 : BaerCoil Outil de montage de la machine M 6 x 1,0
- 1 x BZ006 : BaerCoil Broyeur à tenons M 6 x 1,0
- 10 x B7209-15 : BaerCoil Inserts filetés M 6 x 1,0 - Longueur : 1,5 D - Type : "à passage libre" - Matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
- 5 x B7209-2 : BaerCoil Inserts filetés M 6 x 1,0 - longueur : 2,0 D - type : "à passage libre" - matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
- 5 x B7209-25 : BaerCoil Inserts filetés M 6 x 1,0 - longueur : 2,5 D - type : "à passage libre" - matériau : A2 (1.4301) - Tolérance ISO 2 (6H)
Vidéo d'instructions d'utilisation
