BaerCoil HSSE Tarauds pour machines UNC 3/4 x 10 EG (avec surdimensionnement pour les inserts de filetage de fil) - PRO pour les trous borgnes
BaerCoil HSSE Tarauds pour machines UNC 3/4 x 10 EG (avec surdimensionnement pour les inserts de filetage de fil) - PRO pour les trous borgnes
BaerCoil® Tarauds pour machines sont principalement utilisés pour Réparation du filetage ou Renfort fileté en combinaison avec des inserts de filetage de fil. Avec ce BaerCoil® Taraud, il est possible de tailler en une seule opération un filet fini avec une surcote comme filet de réception pour Inserts filetés de la dimension UNC 3/4 x 10.
Le filet de réception pour UNC 3/4 x 10 Inserts filetés s'appelle aussi Filetage CE (filet d'insertion) ou filet STI (en anglais Screw Thread Insert) et a une surcote pour qu'après l'installation de l'insert fileté, le filet initial normal UNC 3/4 x 10 soit rétabli.
Nos tarauds pour machines sont des Taraudeuse puissants et fiables pour travailler efficacement les filets en une seule opération sur la machine. Tarauds pour machines sont principalement utilisés dans la production industrielle. Ils conviennent entre autres aux machines CNC, Machines de découpe de filetage, aux perceuses sans fil et aux Machines de découpe de filetage pneumatiques. Comme ils se caractérisent par une grande rentabilité et de faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération.
Le taraud mécanique peut être utilisé pour les trous borgnes, car le court Coupe et la forme de la rainure hélicoïdale garantissent que les copeaux sont évacués vers l'arrière
Dimensions
| Diamètre |
3/4 |
|---|---|
| Diamètre nominal en mm |
22,35 |
| Diamètre nominal en pouces |
0,88 |
| Dimension |
UNC 3/4 x 10 EG/STI |
| Inclinaison |
10 |
| Inclinaison en mm |
2,54 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Taraud Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
UNC EG/STI : American Unified National Coarse Filetage grossier pour Inserts filetés selon ASME B1 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 376 |
| Tolérance |
2B mod. |
| Type de produit |
BaerCoil Taraud |

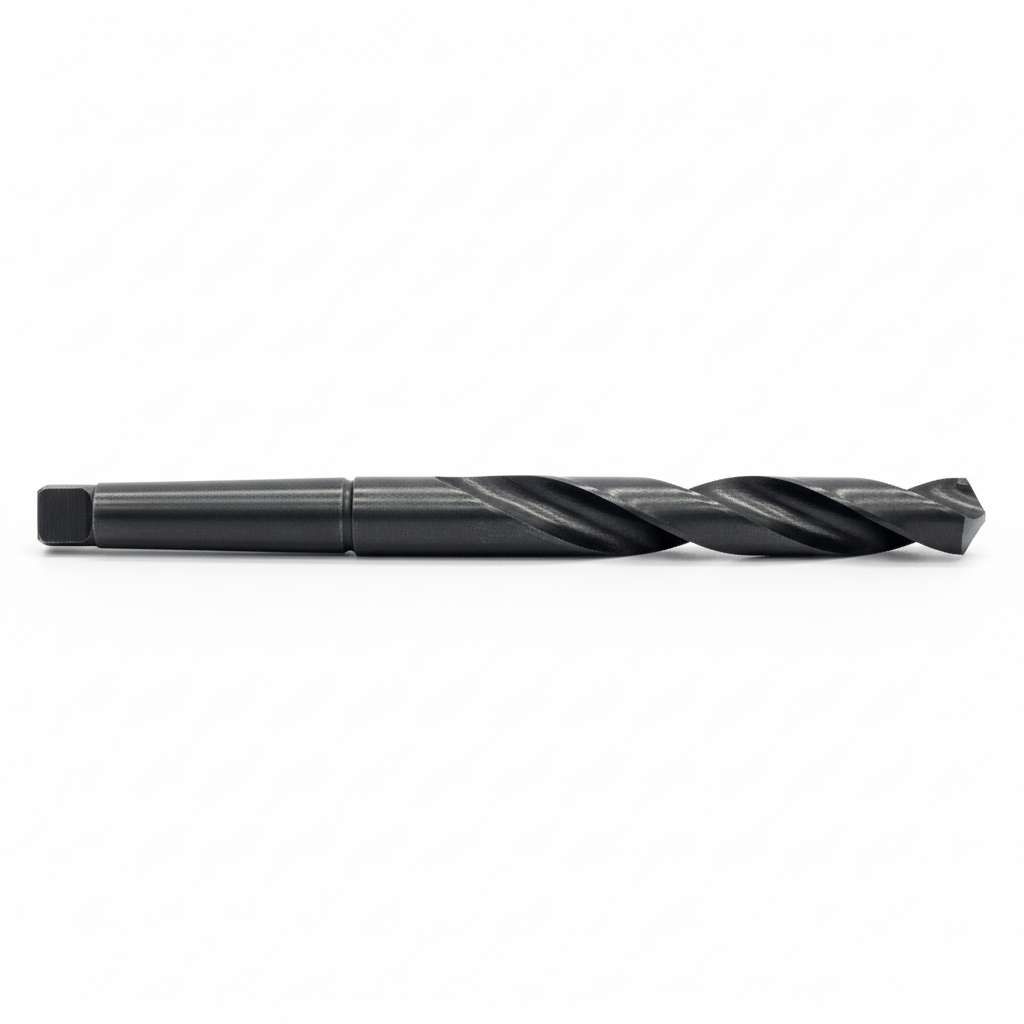

19,75 mm
Trou borgne jusqu'à 3 x D
Forme C 35° RSP
2-3 Passages
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 900 N/mm² | 27,1 HRC
2B mod.
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filetages de trous borgnes.
Dessin technique
| Carré |
14,5 mm |
|---|---|
| D1 |
22,35 mm |
| D2 |
18,0 mm |
| Diamètre |
3/4 |
| L1 |
140 mm |
| L2 |
27 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Aciers de décolletage | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Acier moulé | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Aciers de construction alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
