BaerCoil HSSG Tarauds à incision NPT 1/2 x 14 CE (avec surdimensionnement pour les inserts à filetage métallique)
En stock
- Commandez avant demain, 14:00
- Expédition demain
- Livraison estimée ven. 20 nov. – lun. 23 nov.
- Livraison express en Allemagne : commandez avant demain, 13:00, livraison ven. 20 nov.
BaerCoil HSSG Tarauds à incision NPT 1/2 x 14 CE (avec surdimensionnement pour les inserts à filetage métallique)
Les tarauds BaerCoil® sont principalement utilisés pour la réparation du filetage ou le Renfort fileté avec des Inserts filetés. Avec ce taraud à incision BaerCoil®, un filetage fini surdimensionné peut être réalisé en une seule opération comme filetage de maintien pour Inserts filetés de dimension NPT 1/2 x 14. Un Filetage intérieur précis peut ainsi être réalisé rapidement, à la main ou de manière semi-professionnelle à la machine.
Le filetage de maintien pour Inserts filetés NPT 1/2 x 14 est également appelé Filetage STI (Screw Thread Insert) et présente une cote surdimensionnée, afin que le filetage d'origine NPT 1/2 x 14 soit rétabli après la pose de l'Insert fileté.

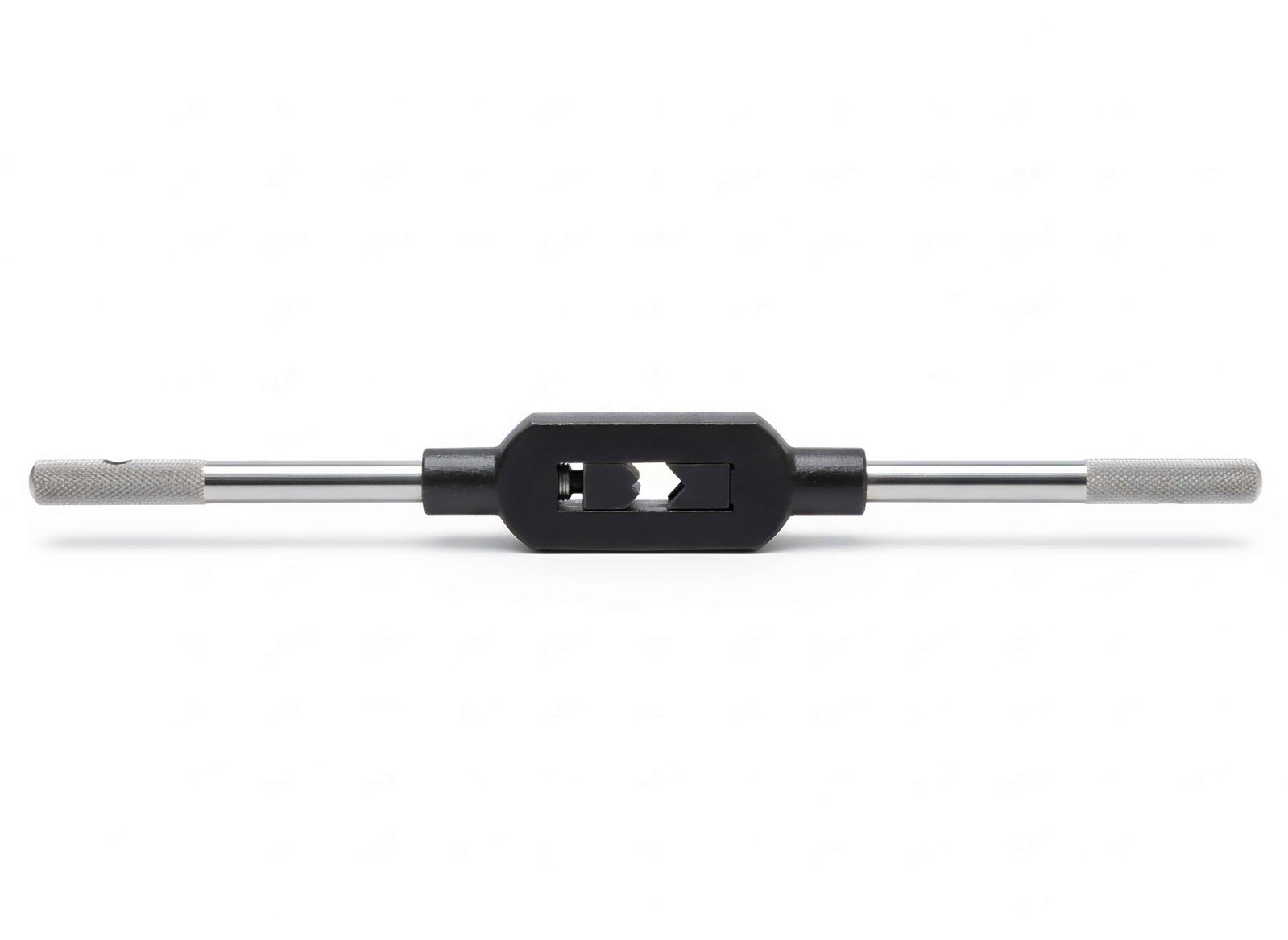

Par rapport au taraud machine, le taraud à incision possède une queue courte. Cela permet de réaliser un Filetage intérieur à la main sans coincement, et de l'entraîner avec des Tourne-à-gauche, des clés à cliquet ou d'autres Outils de maintien à Logement carré. Le filetage peut être réalisé dans un Avant-trou percé. Un pré-usinage avec un Taraud ébaucheur (n° 1) ou un taraud intermédiaire (n° 2) n'est pas nécessaire.
Grâce à l'entrée courte et aux goujures droites, le Copeau est principalement logé dans les goujures et n'est pas évacué pendant la coupe. Pour éviter que les copeaux ne se collent, il est recommandé de les retirer des goujures avec une brosse, de l'air comprimé ou un moyen similaire après chaque opération de Filetage. Cette forme de coupe rend le Taraud fiable et universellement utilisable, aussi bien pour les Trous traversants que pour les Trous borgnes.
Dimensions
| Carré |
12,0 mm |
|---|---|
| Diamètre |
1/2 |
| Dimension |
NPT 1/2 x 14 EG/STI |
| Pas |
14 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Taraud Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
NPT EG/STI : National Pipe Thread ou Filetage de tuyau américain pour Inserts filetés |
| Résistance à la traction à température ambiante |
jusqu'à 800 N/mm² | 22,2 HRC |
| Standard |
Norme d'usine |
| Type de produit |
BaerCoil Taraud |
Informations techniques - Tarauds
21,5 mm
Passage et Trou borgne jusqu'à 2 x D
Forme D droite rainurée
3,5-5 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 800 N/mm² | 22,2 HRC
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté des filets de passage et des filets de trous borgnes.
Dessin technique
| Carré |
12,0 mm |
|---|---|
| D2 |
16 mm |
| Diamètre |
1/2 |
| L1 |
80 mm |
| L2 |
31 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
