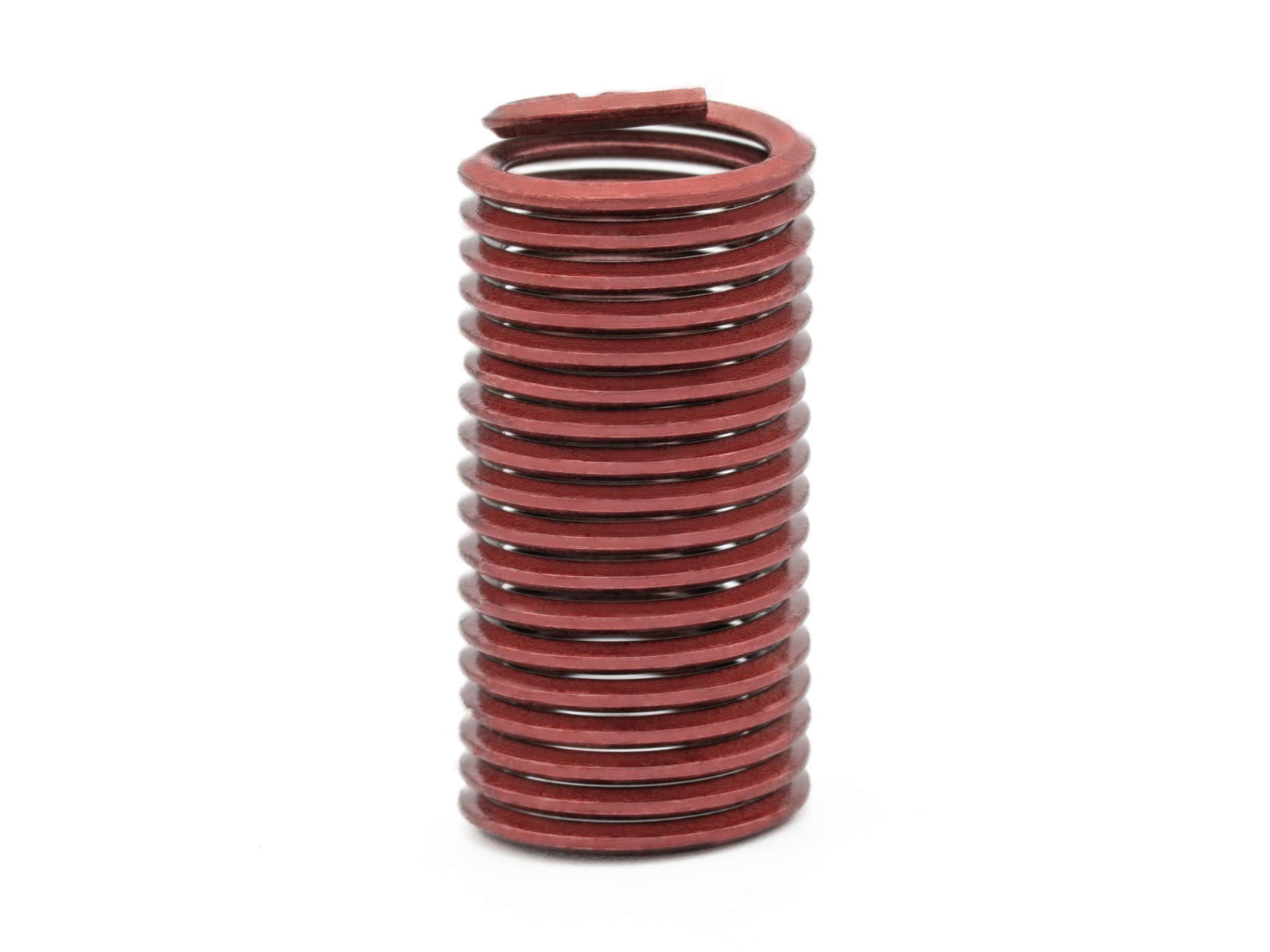

BaerCoil Inserts filetés M 6 x 1,0 - 3,0 D (18 mm) - screw grip (blocage de vis) - 10 pièces
En stock
- Commandez avant demain, 14:00
- Expédition demain
- Livraison estimée jeu. 19 nov. – ven. 20 nov.
- Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.
BaerCoil Inserts filetés M 6 x 1,0 - 3,0 D (18 mm) - screw grip (blocage de vis) - 10 pièces
Les inserts filetés BaerCoil® offrent un assemblage fileté durable et performant et permettent de récupérer les pièces mises au rebut. Ils créent aussi des assemblages porteurs dans les matériaux à faible résistance au cisaillement. Les inserts filetés sont précis et résistants à l'usure, et maintiennent fermement votre vis sans changer l'insert fileté. Idéaux pour réparer des filets arrachés ou usés. Les inserts filetés sont couramment utilisés dans l'automobile, l'électrotechnique, le médical, la construction légère et l'aéronautique.
Les inserts filetés BaerCoil® sont la solution idéale pour les filets endommagés. Le filet endommagé est alésé, puis un nouveau filetage STI (Screw Thread Insert, insert fileté) est taraudé pour l'insert fileté. Ce filetage est souvent appelé filetage STI (STI=Screw Thread Insert). L'insert fileté BaerCoil® est ensuite vissé dans l'ancien filetage, et les pièces peuvent ainsi être à nouveau assemblées par vis. Avec les inserts filetés BaerCoil®, le filetage obtenu est nettement plus stable que le filetage d'origine.
Les inserts filetés BaerCoil® sont un composant indispensable dans l'aéronautique et la construction automobile. Ils garantissent une répartition équilibrée des charges d'exploitation, statiques comme dynamiques, sur les différentes spires. De plus, la flexibilité des inserts filetés compense les éventuelles erreurs de pas et d'angle, ce qui permet d'obtenir une transmission optimale des efforts entre la vis et le filetage de l'écrou. Dans les constructions légères en particulier, les inserts filetés BaerCoil® contribuent à réduire le matériau porteur et à utiliser des assemblages vissés plus petits ou plus courts. Grâce à leur polyvalence et à leur fiabilité, les inserts filetés BaerCoil® sont aujourd'hui un composant indispensable dans de nombreux secteurs.
Inserts filetés BaerCoil® à fixation de la vis | type « screw grip » - Tous les avantages en un coup d'œil
Avec les inserts filetés autobloquants « screw grip », votre construction reste stable, qu'elle soit soumise à des chocs, à des vibrations constantes ou à des mouvements. Les inserts filetés BaerCoil® à fixation de la vis complètent les propriétés de l'assemblage « free running » : grâce à leurs spires de forme polygonale, ils exercent un effet de serrage sur les flancs de la vis engagée. Utilisez pour cela uniquement des vis de classe de résistance supérieure, car il se crée une liaison par frottement élastique. Les couples de serrage sont comparables aux spécifications de la norme DIN 267 partie 15 et de la norme ISO 2320. Veuillez noter que les inserts screw grip nécessitent des outils de montage spéciaux à diamètres réduits.
Les inserts filetés BaerCoil® peuvent si nécessaire être raccourcis à la longueur requise avec une pince coupante ou un outil similaire. Notez que les inserts filetés à fixation de la vis présentent une spire polygonale approximativement au milieu de l'insert. Elle ne doit pas être retirée lors du raccourcissement afin de conserver l'effet de fixation de la vis.
Dimensions
| Diamètre |
6 |
|---|---|
| Dimension |
M 6 x 1,0 |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
18 mm |
| Pas |
1,0 |
| Calcul de la longueur du filetage |
3,0 D signifie 3 fois le diamètre : 3 fois 6 mm=18 mm Diamètre nominal Pour M 6, le diamètre est de 6 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
Screw grip (bloquant les vis) |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
Dessin technique
| B (profondeur de filetage avec entrée) |
21,50 mm |
|---|---|
| D (profondeur minimale de l'avant-trou, sans pointe) |
22,50 mm |
| Diamètre |
6 |
| F (diamètre extérieur min. - max. avant installation) |
7,17 mm - 7,95 mm |
| Longueur |
3,0 D |
| T (Longueur à l'état monté) |
18 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
Contenu
