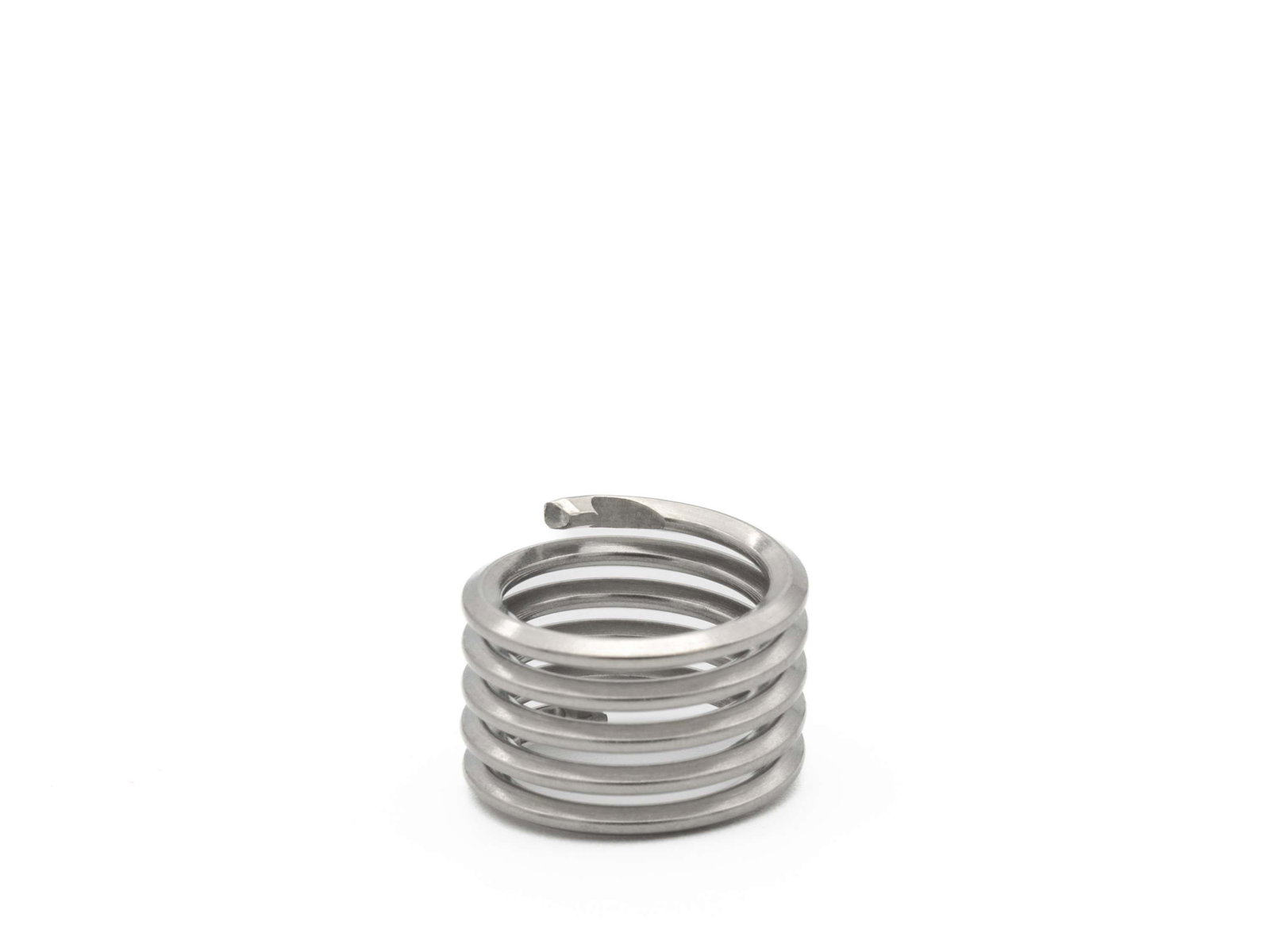

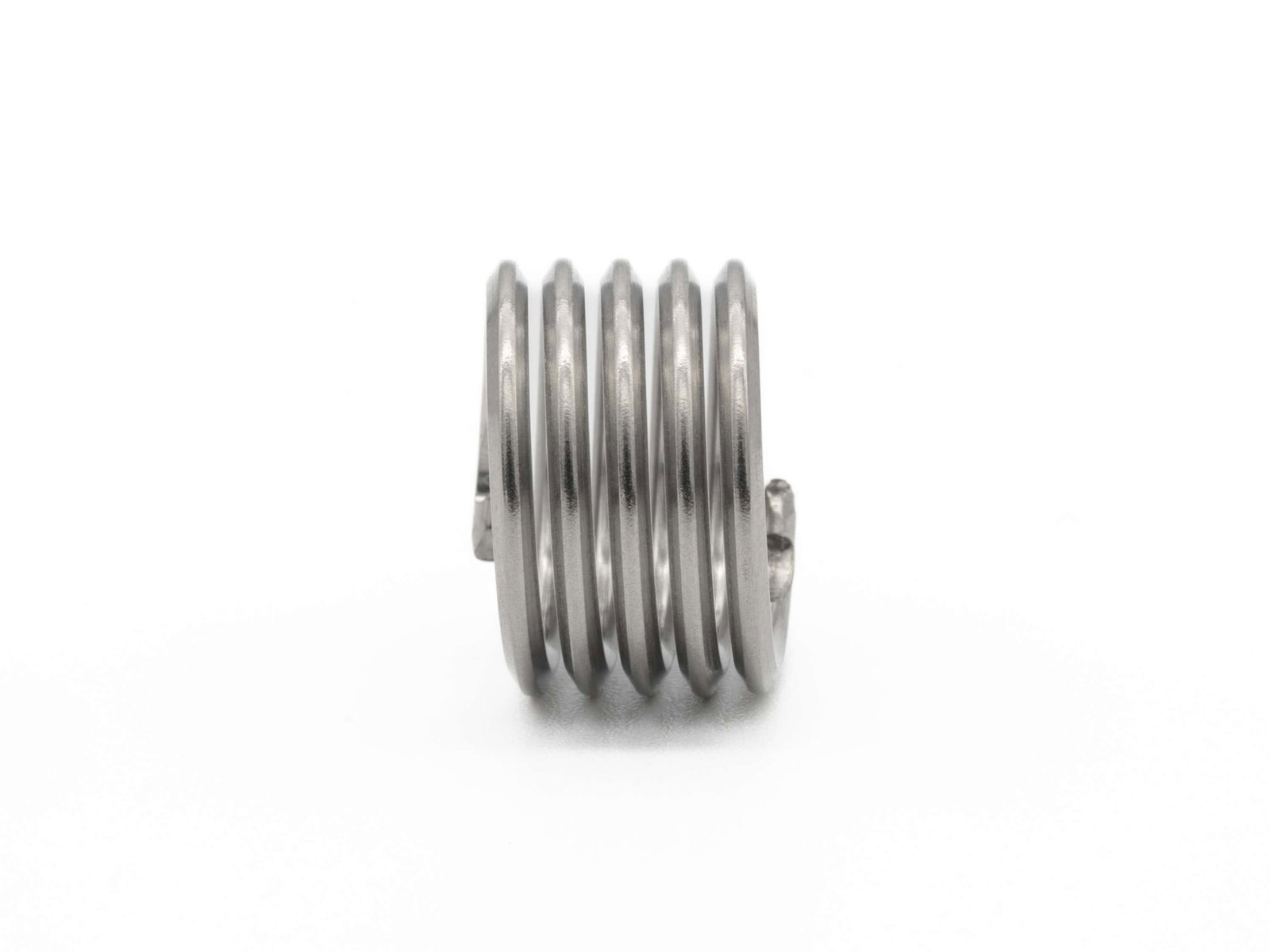

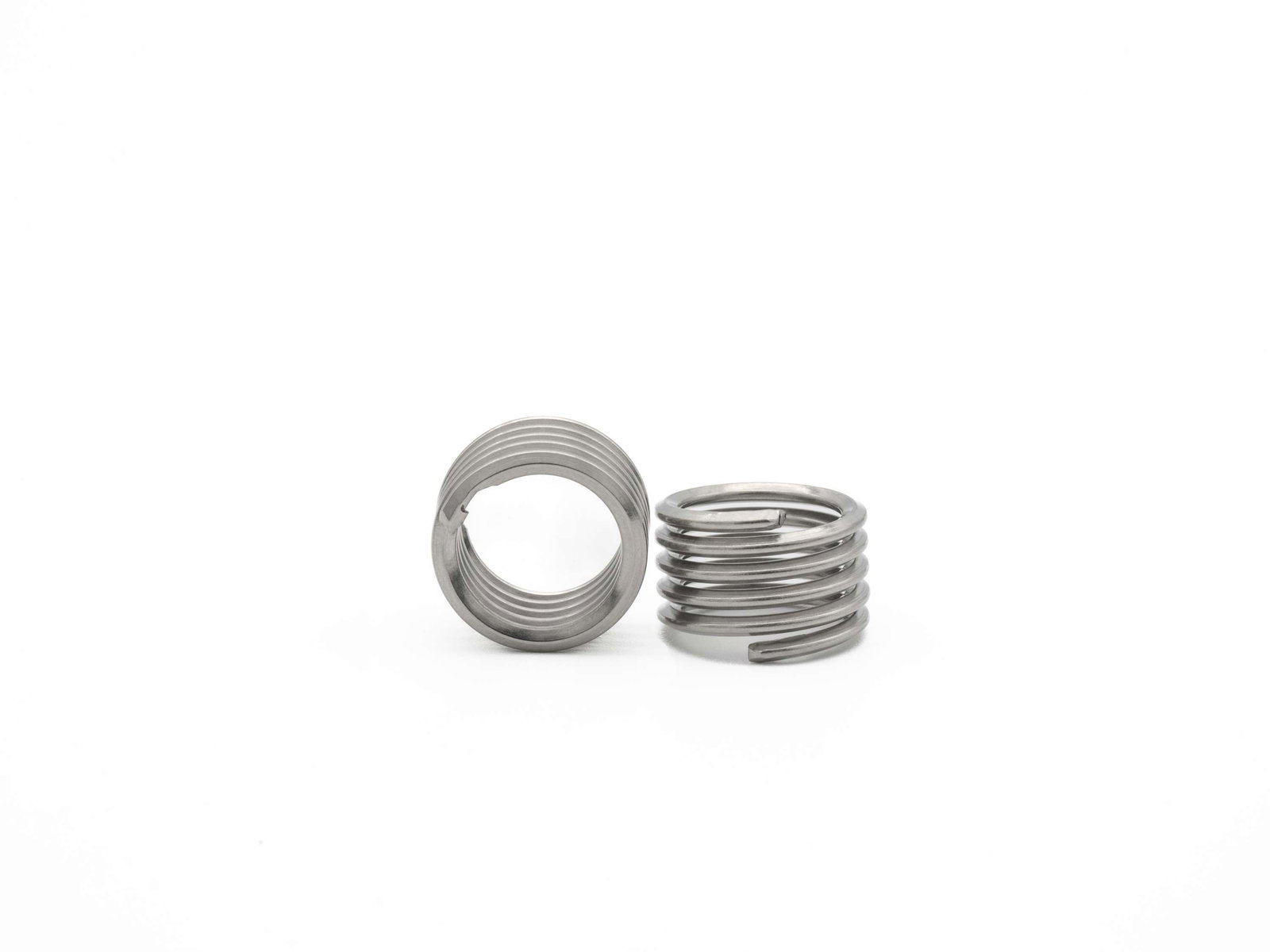

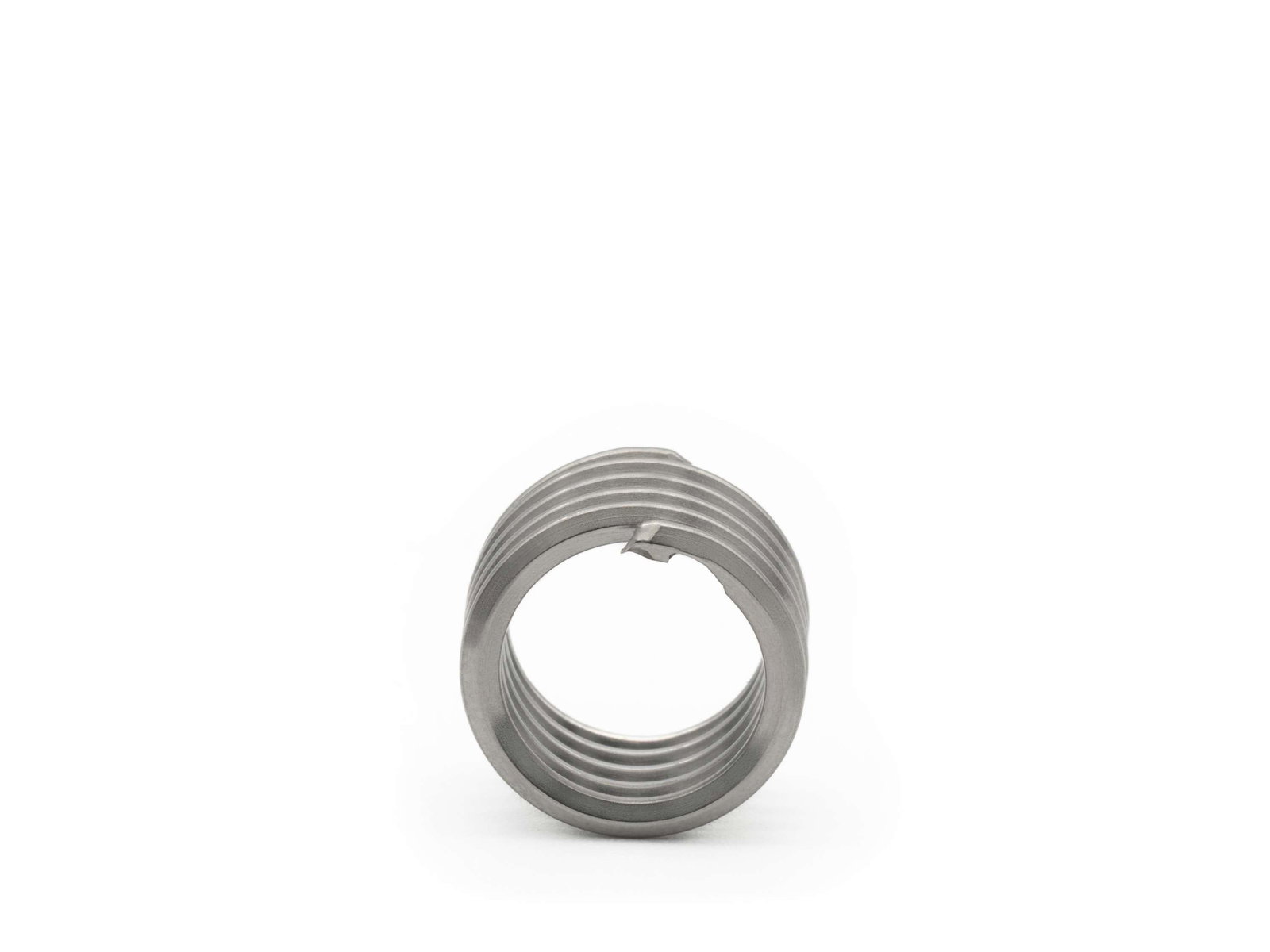

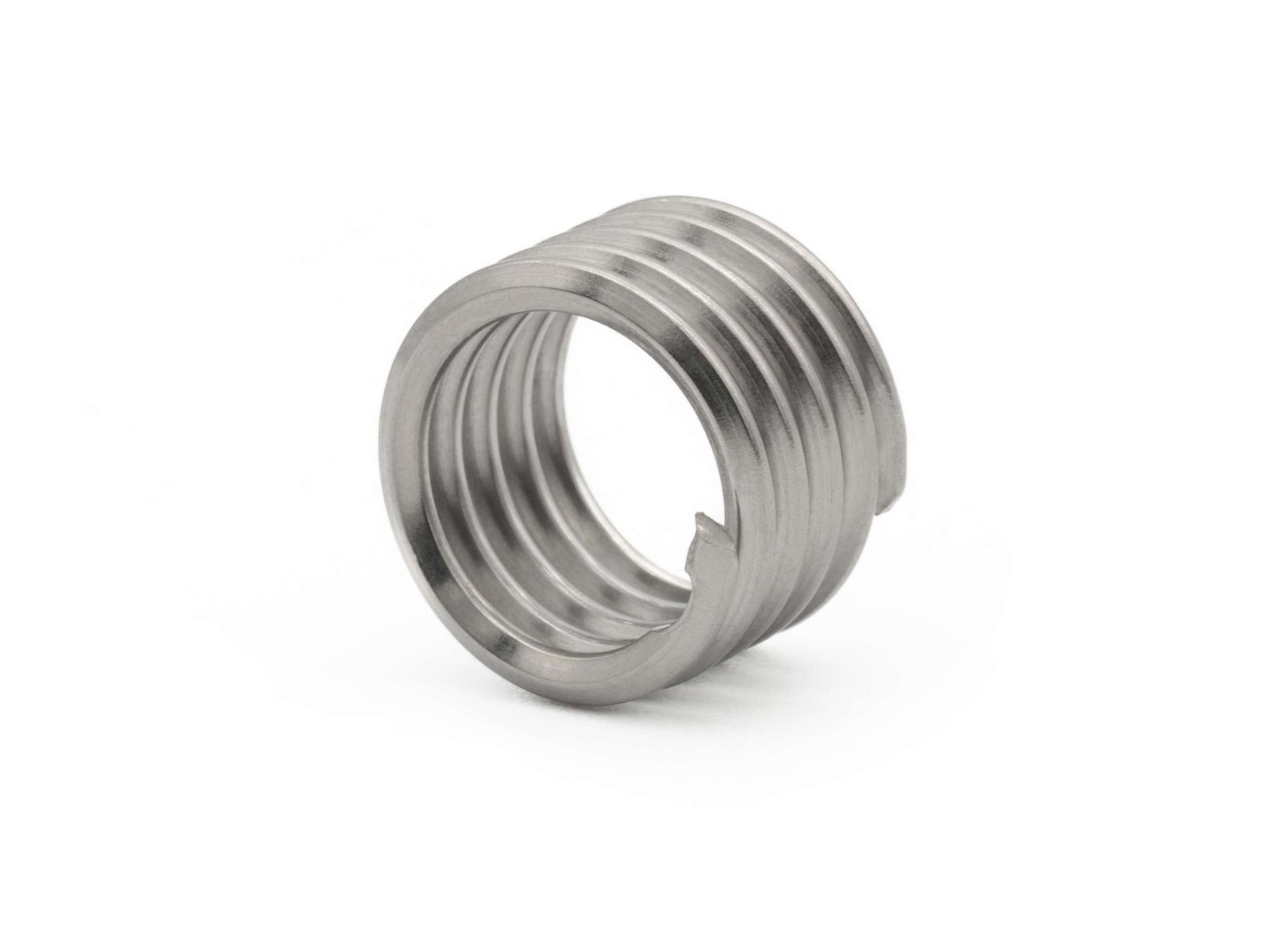

BaerCoil NoTang Inserts filetés M 3 x 0,5 - 1,5 D (4,5 mm) - 100 pièces
BaerCoil NoTang Inserts filetés M 3 x 0,5 - 1,5 D (4,5 mm) - 100 pièces
BaerCoil NoTang Inserts filetés sont sans tenon Inserts filetés. "NoTang" se traduit par " sans Tenons d'entraînement". Cette variante d'inserts filetés facilite le travail et rend l'installation plus efficace, car l'étape habituelle de casser le tenon est ici supprimée.
Grâce à nos BaerCoil NoTang Outils de montage innovants, les Inserts filetés peuvent être vissés rapidement et en toute sécurité. De plus, NoTang Inserts filetés est utilisable des deux côtés. Il est seulement important d'utiliser nos NoTang Outils de montage.
De nombreux composants électroniques, ainsi que les applications dans l'industrie alimentaire ou la médecine sont très fragiles. Dans certains cas, les composants peuvent être endommagés ou Tenons d'entraînement n'est pas accessible dans le composant et ne peut pas être enlevé. Dans certains cas, cela peut aussi entraîner un énorme travail de contrôle qualité.
Avec BaerCoil Inserts filetés , tu obtiens des assemblages filetés longs et résistants. Le système BaerCoil est la solution parfaite pour réparer les filetages endommagés.
Le BaerCoil® Insert fileté est la solution parfaite pour les filetages endommagés. Filetage CE (filet d'insert) est coupé et l'insert BaerCoil est vissé. Le filet fabriqué est beaucoup plus solide que le filet d'origine. BaerCoil Inserts filetés assure une transmission optimale des forces du boulon au filet femelle - même dans les constructions légères. Grâce à leur flexibilité, ils peuvent compenser les erreurs de pas et d'angle, garantissant ainsi une transmission de force optimale. BaerCoil Inserts filetés sont déjà des éléments importants dans l'industrie aéronautique et automobile et aident à réduire le Matériau de support et à utiliser des assemblages vissés plus petits et plus courts.
BaerCoil® NoTang Inserts filetés sans tenon - tous les avantages en un coup d'œil
- Pas de tenon à casser : tu économises non seulement l'étape de travail, mais aussi la documentation et le contrôle au cas où un tenon disparaîtrait dans la pièce
- Vitesse de travail plus élevée : avec les inserts de filetage NoTang, tu n'as pas besoin de vérifier de quel côté tu places l'insert sur le Outil de vissage, car il est utilisable des deux côtés. Ce gain de temps se fait nettement ressentir lors d'une utilisation continue
- Un travail en douceur : L'installation de plusieurs inserts n'est plus interrompue par la rupture du tenon. Grâce au processus d'installation constant, celui-ci devient plus rapide et plus fluide
- Compatibilité : Le filetage de réception est identique à celui des inserts de filetage de fil BaerCoil normaux et est normalisé selon DIN8140-2. Cela signifie que tu peux utiliser tous les Taraud CE disponibles dans le commerce. Seul le NoTang Outil de montage est nécessaire pour visser les inserts.
Dimensions
| Diamètre |
3 |
|---|---|
| Dimension |
M 3 x 0,5 |
| Inclinaison |
0,5 |
| Longueur |
1,5 D |
| T (Longueur à l'état monté) |
4,5 mm |
| Calcul de la longueur du filetage |
1,5 D signifie 1,5 fois le diamètre : 1,5 fois 3 mm=4,5 mm
Le Diamètre nominal pour M 3 est de 3 mm |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés |
| Matériel |
Acier inoxydable V2A (AISI 304, X5CrNi18-10, N°: 1.4301) |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
>1400 N/mm² |
| Tolérance |
ISO2/6H |
| Type |
NoTang - passage libre |
| Type de produit |
BaerCoil Inserts filetés |
| Résistance à la température |
315°C à long terme 425°C à court terme |
Applications
- Toutes les utilisations normales pour Réparation du filetage et pour Renfort fileté
- composants sensibles dans lesquels aucun tenon ne doit tomber ou qui sont difficiles à enlever
- par exemple, l'industrie électrique, l'industrie alimentaire, la médecine, etc.
Dessin technique
| B (profondeur de filetage avec entrée) |
6,25 mm |
|---|---|
| D (profondeur minimale du carottage, sans pointe) |
6,75 mm |
| Diamètre |
3 |
| F (diamètre extérieur min. - max. avant installation) |
3,60 mm - 4,35 mm |
| Longueur |
1,5 D |
| T (Longueur à l'état monté) |
4,5 mm |
| P (profondeur) |
Le Insert fileté doit se trouver à 1/4 - 1/2 tours en dessous de la surface |
Vidéo d'instructions d'utilisation
Informations complémentaires
- Caractéristiques techniques des filets rapportés métriques BaerCoil
- BaerCoil Mode d'emploi
- Informations techniques
