BaerFix Ensemble de réparation du filetage M 12 x 1,75 - ECO
BaerFix Ensemble de réparation du filetage M 12 x 1,75 - ECO
Avec le kit de réparation de filetage BaerFix®, les filetages M 12 endommagés peuvent être réparés rapidement et facilement.
Ce kit contient tous les outils dont tu as besoin pour obtenir un ancrage durable et solide dans différents matériaux. Le kit BaerFix® Réparation du filetage est idéal pour les matériaux comme l'aluminium, les métaux légers, les métaux non ferreux, le laiton, le bronze, la fonte, Matières plastiques, les stratifiés et le bois dur. Veuillez noter que le kit ne convient qu'aux matériaux ayant une résistance à la traction jusqu'à environ 450 N/mm².
BaerFix® Inserts filetés sont autotaraudeuses, garantissent une connexion filetée durablement solide dans ta pièce et sont extrêmement faciles à utiliser. Il suffit de visser dans le trou - les inserts taillent eux-mêmes le filet de réception. Si ton filet est une fois usé ou arraché, une connexion stable entre les matériaux n'est plus possible. C'est là qu'intervient BaerFix® Insert fileté. Avec nos inserts de filetage autotaraudeurs, tu peux réparer ou renforcer les Filetage intérieur endommagés. Les filetages endommagés dans tes composants ne doivent pas nécessairement être mis au rebut. Introduis simplement une douille filetée avec le même Filetage intérieur dans le composant et ton filetage ne sera pas seulement réparé, il sera en même temps plus résistant à l'arrachement et à l'usure. La résistance à l'arrachement est supérieure à celle d'une vis de classe 8.8.
Pour t'aider lors de la réparation, le kit comprend, en plus des inserts de filetage, un Foret pour avant-trou et un outil de montage. Utilise le Foret pour avant-trou pour préparer le carottage et le Outil de montage pour insérer l'insert fileté autotaraudeur.
Dimensions
| Diamètre |
12 |
|---|---|
| Dimension |
M 12 x 1,75 |
| Inclinaison |
1,75 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Autotaraudeuse Douilles filetées - Kits de réparation de filetage |
| Matériel |
Acier cémenté, galvanisé |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Tolérance |
ISO2/6H |
| Type |
avec Fentes de coupe |
| Type de produit |
BaerFix Kits de réparation de filetage |
Indications pour le traitement des matériaux
| Couple d'insertion maximal |
60 Nm |
|---|---|
| Valeur indicative de la vitesse de rotation pour les métaux légers |
200-300 tr/min |
| Profondeur de perçage |
Min. Profondeur de perçage pour trou traversant : 22,00 mm Min. Profondeur de perçage pour Trou borgne: 26,00 mm |
| Diamètre du pré-perçage |
Alliages légers (résistance à la traction inférieure à 250 N/mm²) : 14,8 mm Alliages légers (résistance à la traction 250 - 300 N/mm²) : 15,0 mm Alliages légers (résistance à la traction 300 - 350 N/mm²) : 15,2 mm Alliages légers (résistance à la traction supérieure à 350 N/mm²) : 15,4 mm Laiton, métaux non ferreux, bronze (résistance à la traction supérieure à 350 N/mm²) : 15,2 - 15,4 mm Fonte(dureté Brinel inférieure à 150 HB) : 14,8 mm Fonte(dureté Brinel 150 - 200 HB) : 15,0 - 15,2 mm |
Dessin technique
| D1 |
M 12 x 1,75 |
|---|---|
| D2 |
M 16 x 1,5 |
| Diamètre |
12 |
| L1 |
22 mm |

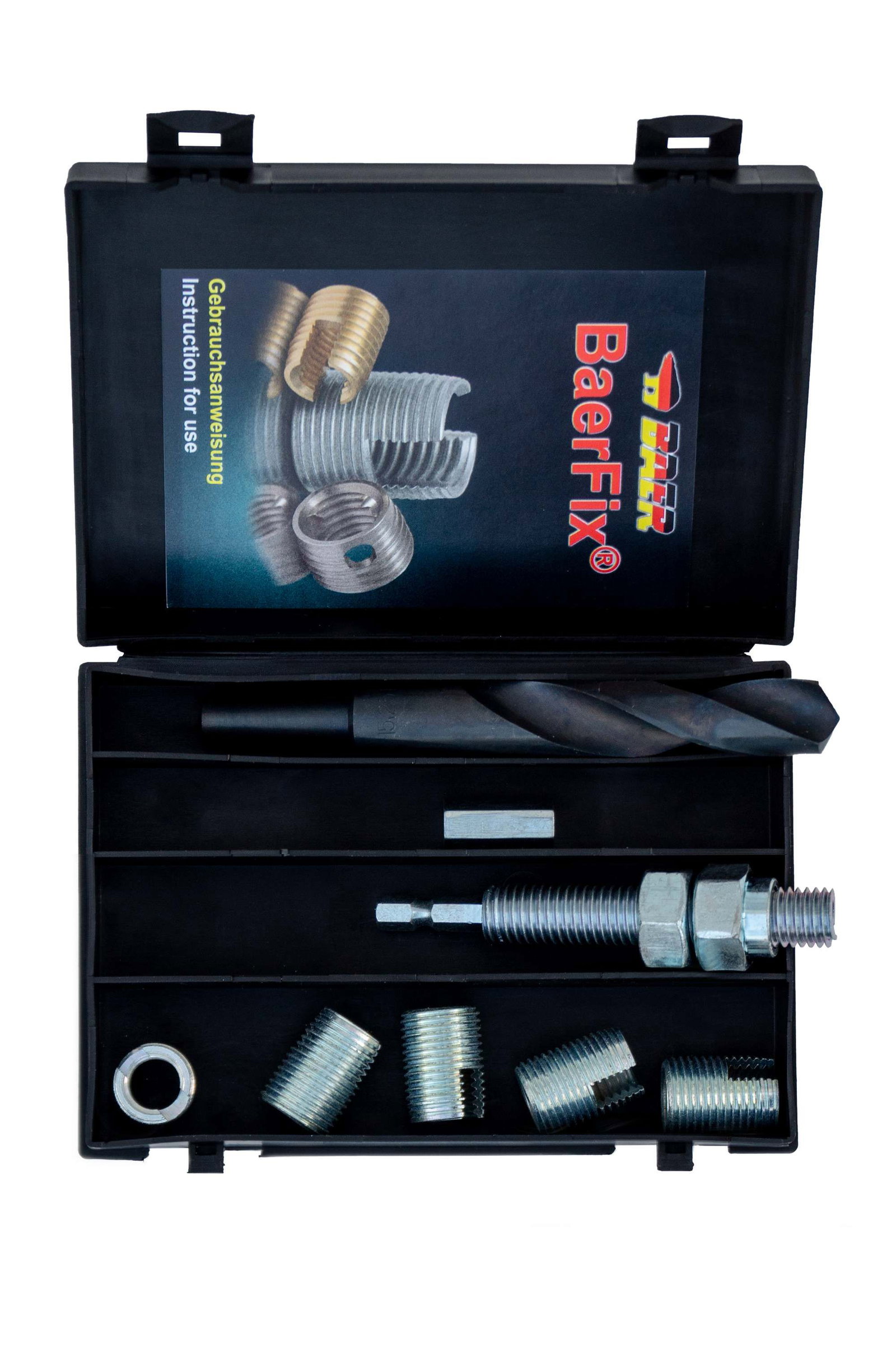

Contenu
- 1 x 1-111152 : BaerFix HSS Foret hélicoïdal avec tige abaissée 15,25 mm
- 1 x 1-KEBW12 : BaerFix Outil de montage M 12
- 1 x B9501 : BaerFix noix d'adaptation
- 5 x FE12 : BaerFix autotaraudeuse Inserts filetés avec Fentes de coupe M 12 x 1,75 - Longueur : 22 mm - Matériau : acier cémenté, galvanisé
