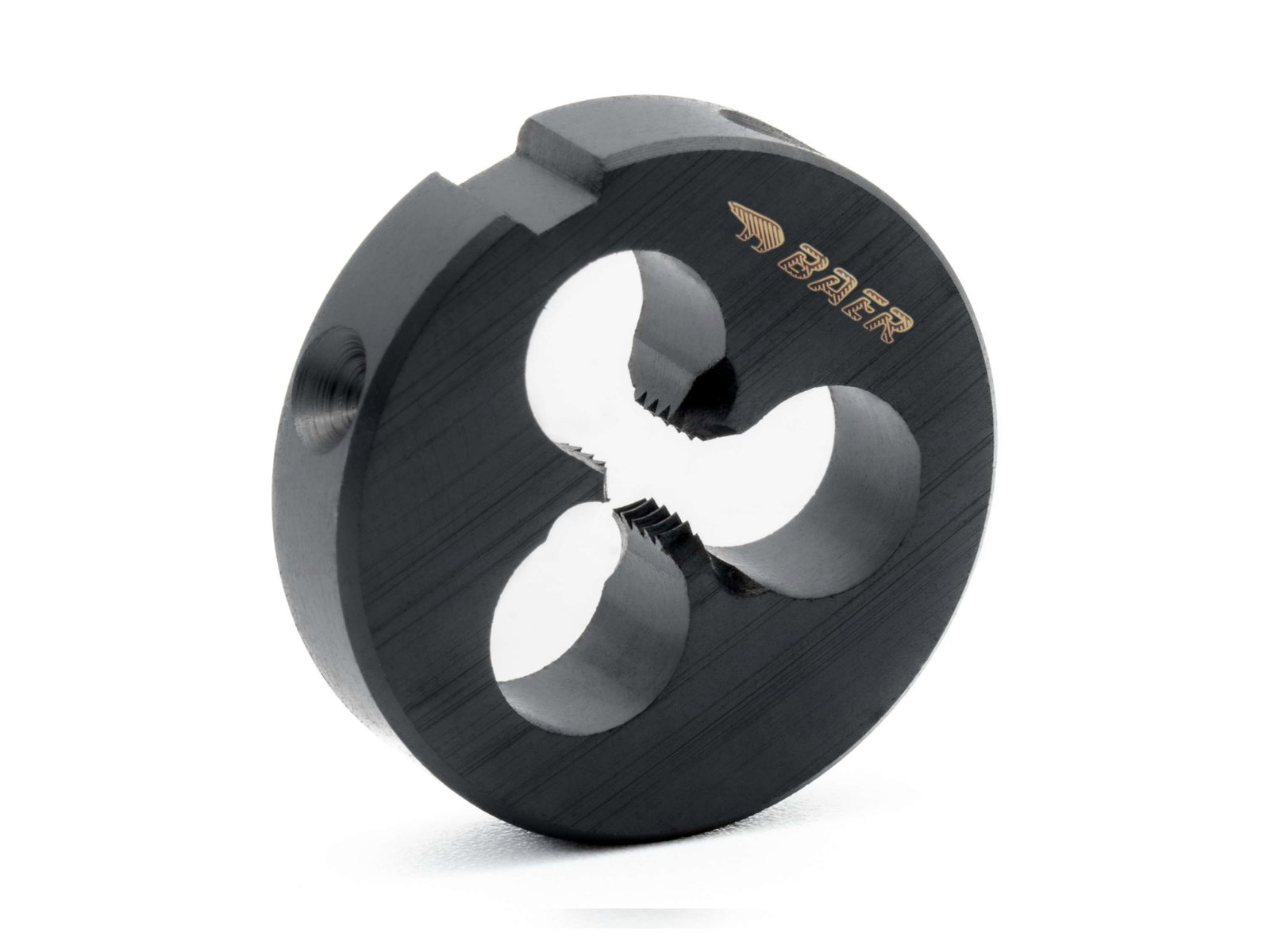

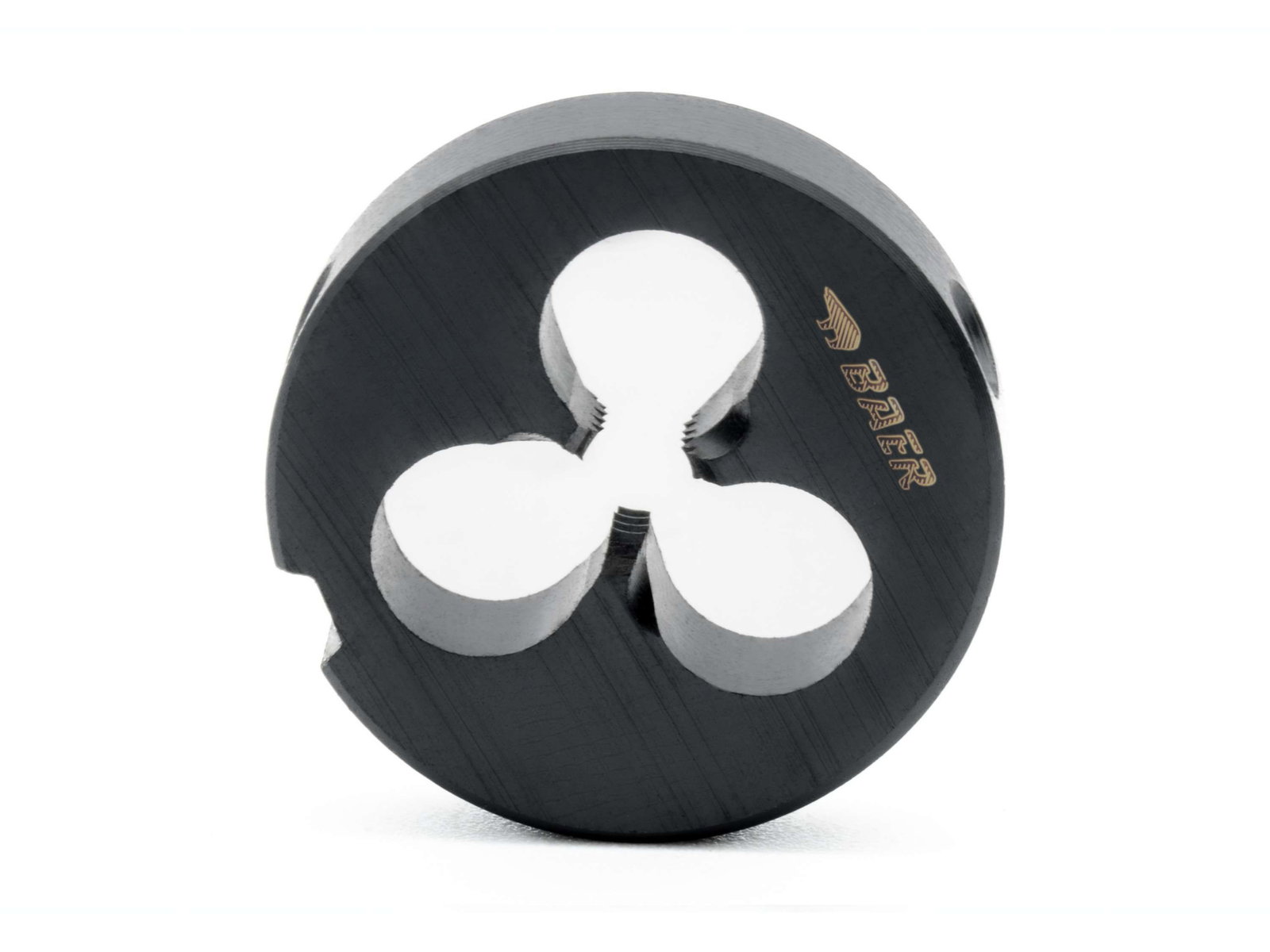

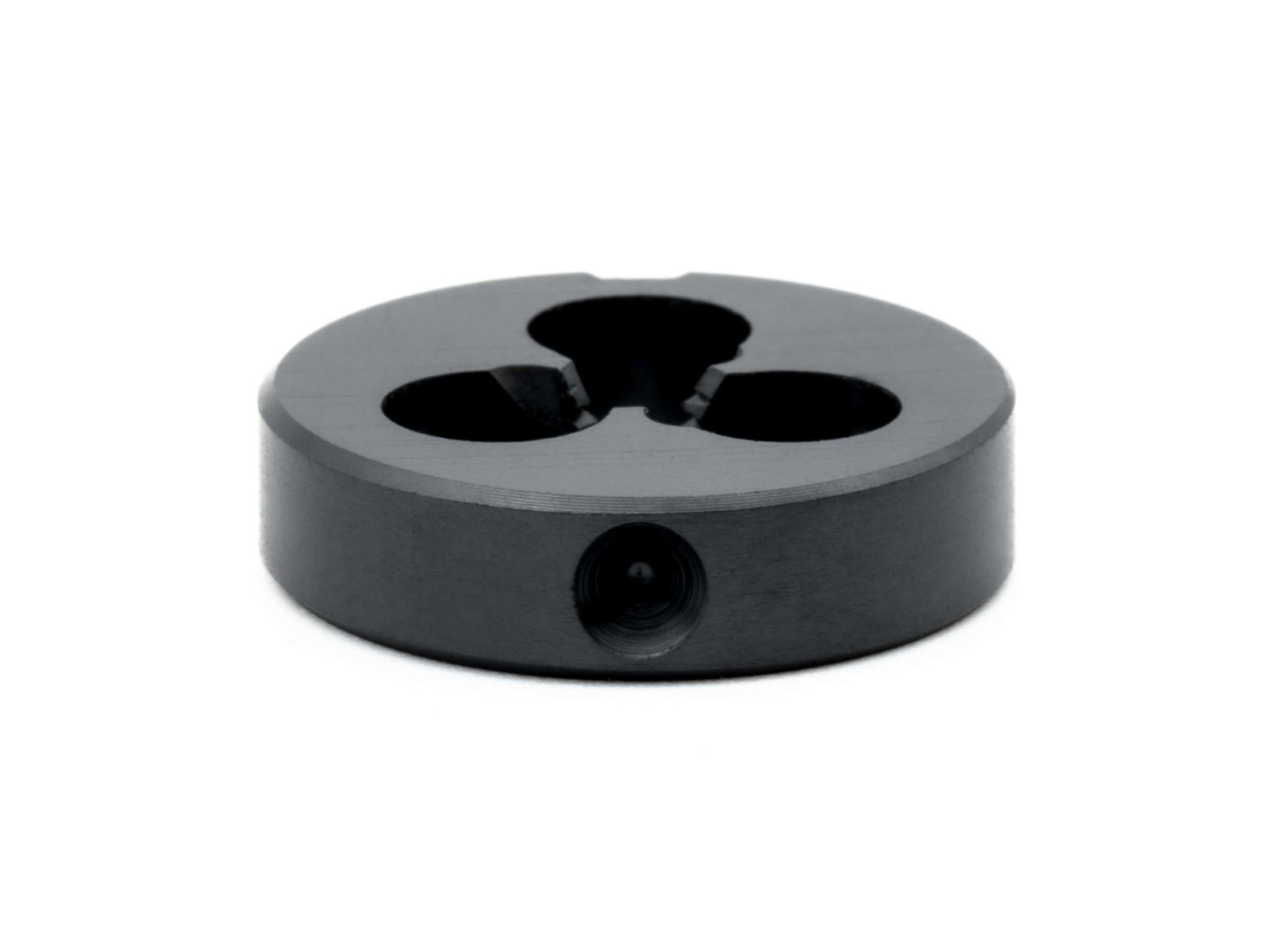

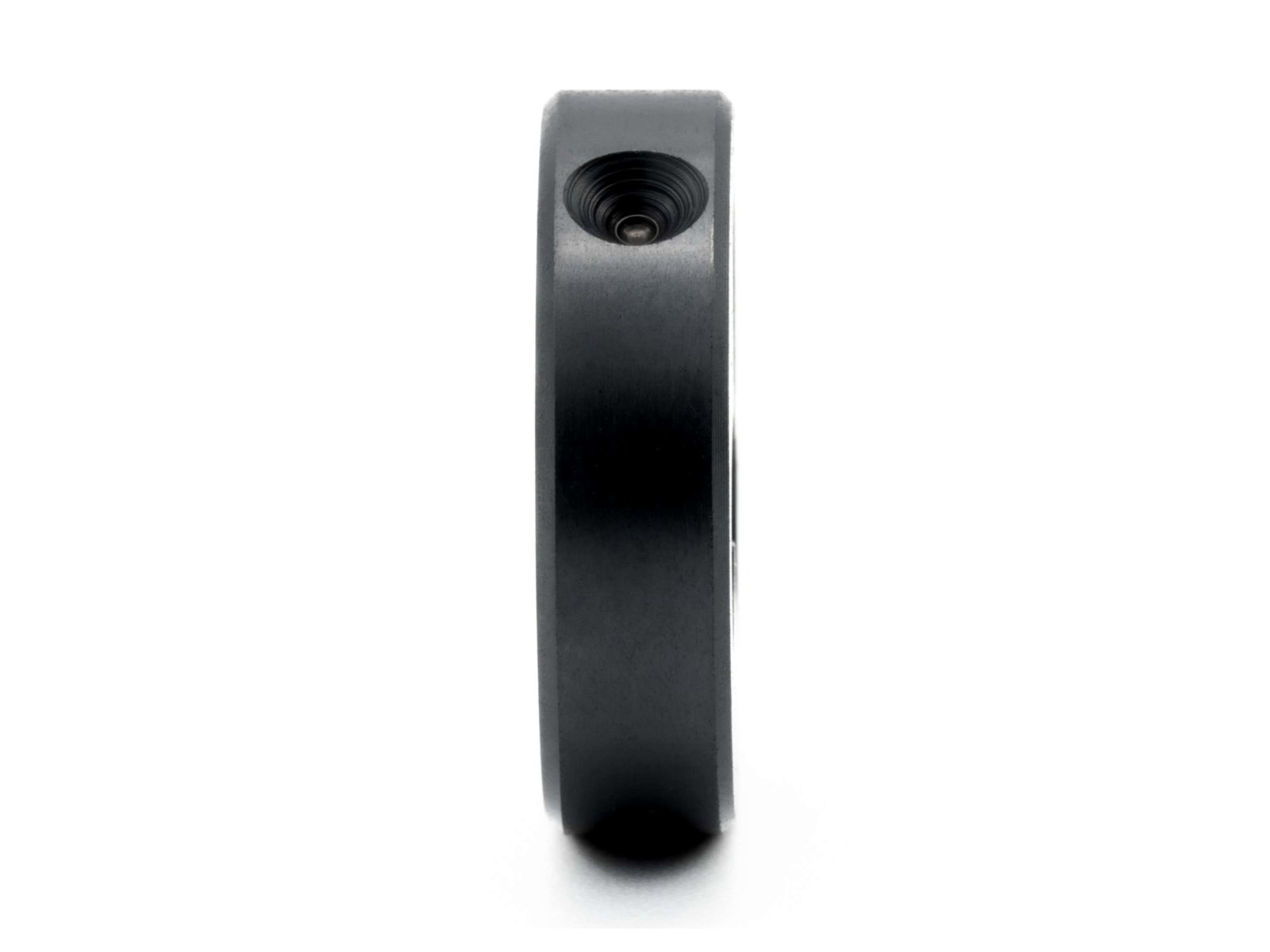

BAER Filière M 1,7 x 0,35 - HSSE pour acier inoxydable
BAER Filière M 1,7 x 0,35 - HSSE pour acier inoxydable
Les outils de coupe BAER sont parfaits pour ceux qui souhaitent couper Filetage externe. En principe, cet outil d'usinage est cylindrique et, selon la taille, il présente trois ou plusieurs arêtes de coupe à l'intérieur. Les trous entre les tranchants absorbent les copeaux, les font rouler et les évacuent. Les filières sont utilisées pour couper les vis, les écrous et les tiges filetées dans le cadre d'une utilisation quotidienne. Avec le Porte-filière à découper, les filets sont coupés à la main et, grâce aux logements spéciaux pour filières, tu peux également fixer la filière ronde sur un Contre-poupée ou sur une perceuse. Les filières sont généralement utilisables des deux côtés et ont une coupe parfaite. La filière est fabriquée en acier rapide de haute qualité HSSE. HSSE est plus résistant à la chaleur, à l'usure et a une dureté légèrement supérieure. Grâce à sa teneur plus élevée en cobalt, l'outil est particulièrement durable et fiable. Grâce à la qualité de surface améliorée, au Coupe hélicoïdale et au matériau de base HSSE, tu auras la force nécessaire pour travailler avec des matériaux difficiles à usiner et des aciers inoxydables. Le fer de coupe a également un Géométrie de coupe spécial pour pouvoir être utilisé dans le travail des métaux, entre autres, pour les aciers résistants à la rouille et aux acides, Aciers inoxydables, INOX, Aciers de cimentation, les aciers de construction résistants à la chaleur et Fonte malléable. Il est important que tu lubrifies l'outil poser en ligne droite et avec Huile de taraudage ou Pâte de coupe
Dimensions
| Diamètre |
1,7 |
|---|---|
| Diamètre nominal en mm |
1,7 |
| Diamètre nominal en pouces |
0,0669291 |
| Dimension |
M 1,7 x 0,35 |
| Hauteur H |
2,6 mm |
| Inclinaison |
0,35 |
| Inclinaison en mm |
0,35 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSSE nitruré |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
ISO- 6G |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
2,0
HSSE nitruré
ISO- 6G
Applications
- inoxydables Aciers inoxydables (INOX, V2A, V4A etc.)
- ainsi que pour une utilisation générale jusqu'à 1200 N/mm²
Dessin technique
| Diamètre |
1,7 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
1,64 mm |
| Diamètre extérieur D1 |
16 mm |
| Dimension Diamètre D |
M 1,7 x 0,35 |
| Hauteur H |
2,6 mm |
Application – Exemples de matériaux
| Aciers inoxydables | |
|---|---|
| 1.4305 | X8CrNiS18-9 |
| 1.4301 | X5CrNi18-10 (A2) |
| 1.4404 | X2CrNiMo17-12-2 (V4A) |
| 1.4541 | X6CrNiTi18-10 |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers de construction générale | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
