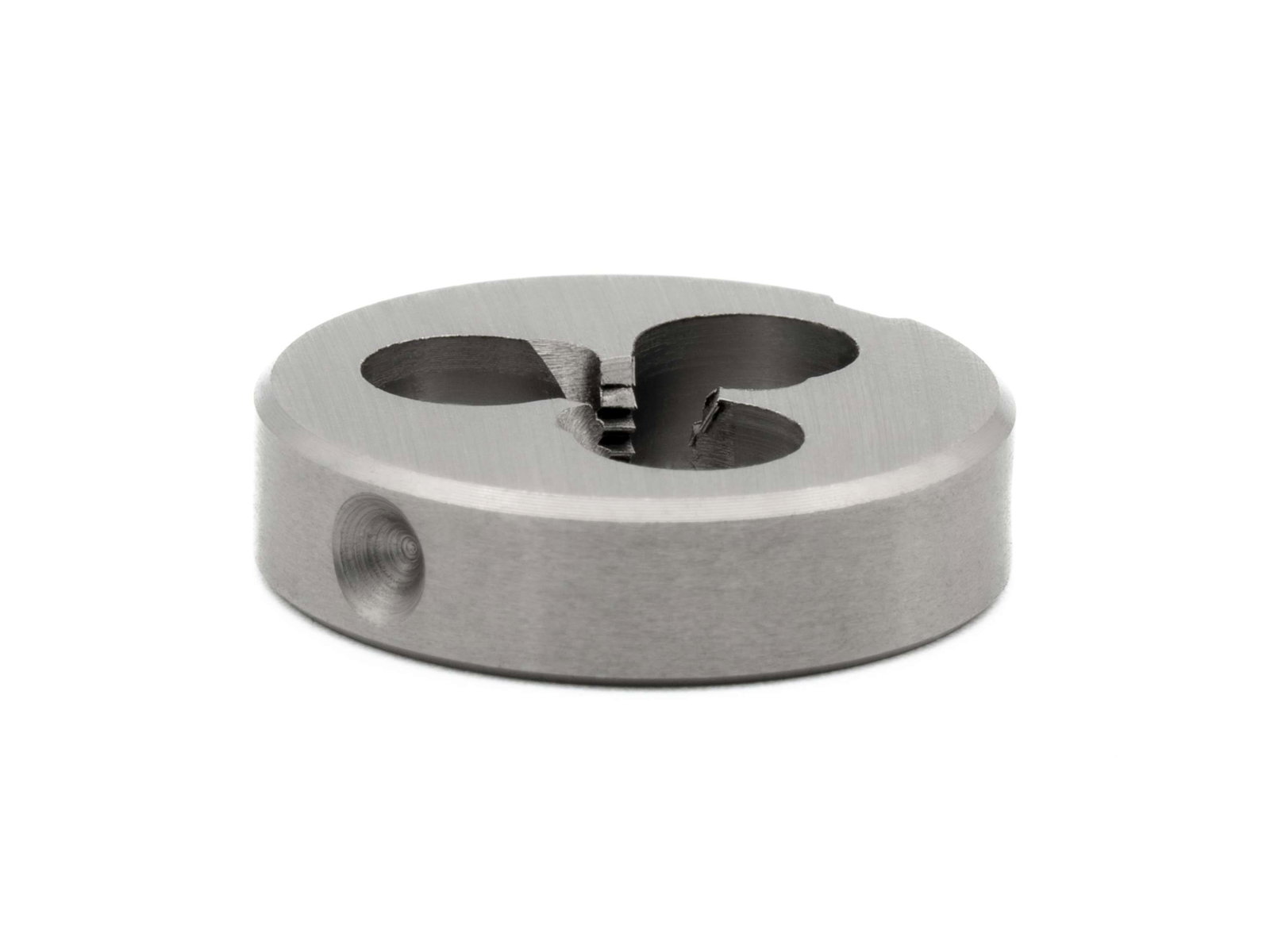

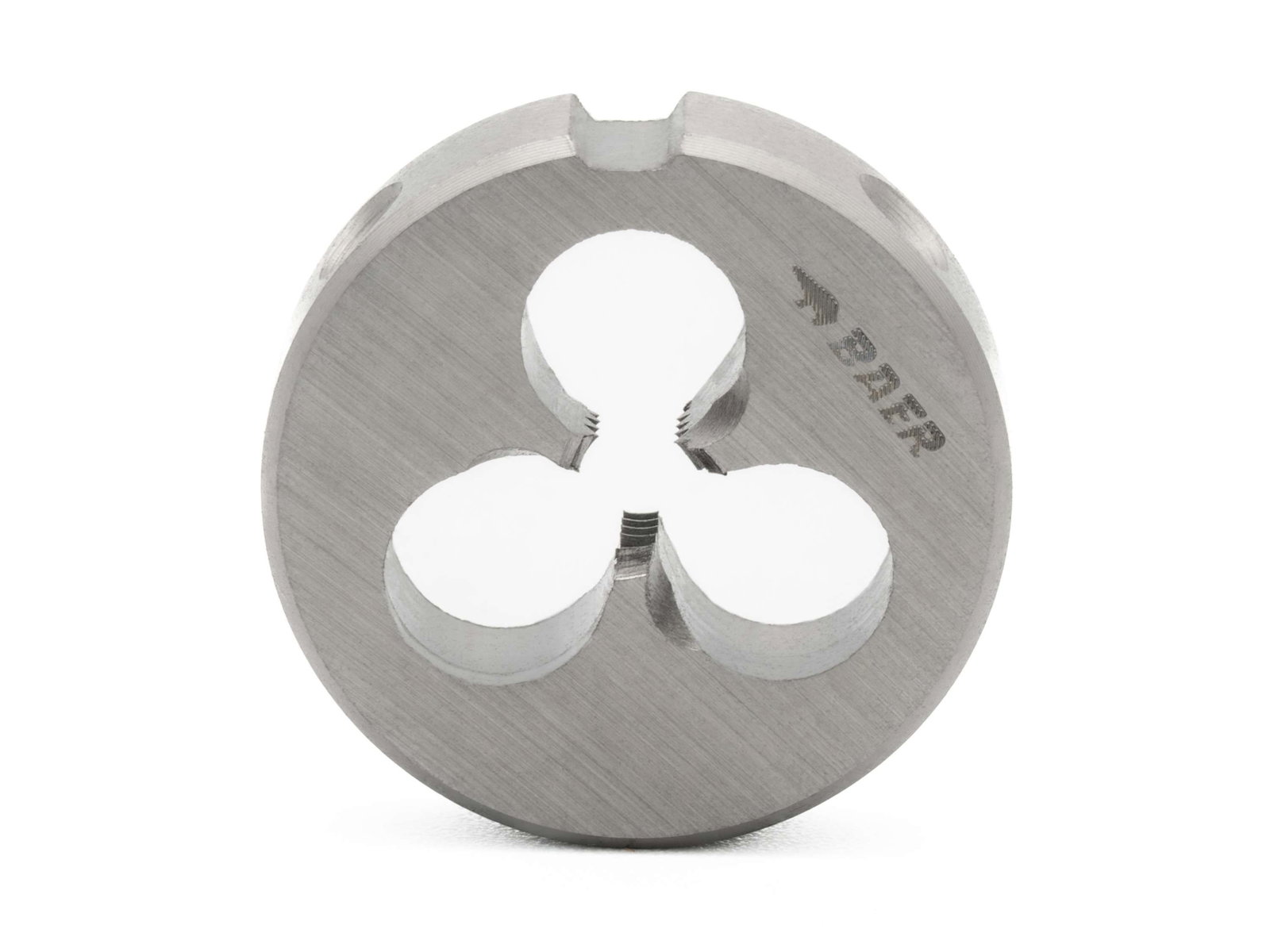

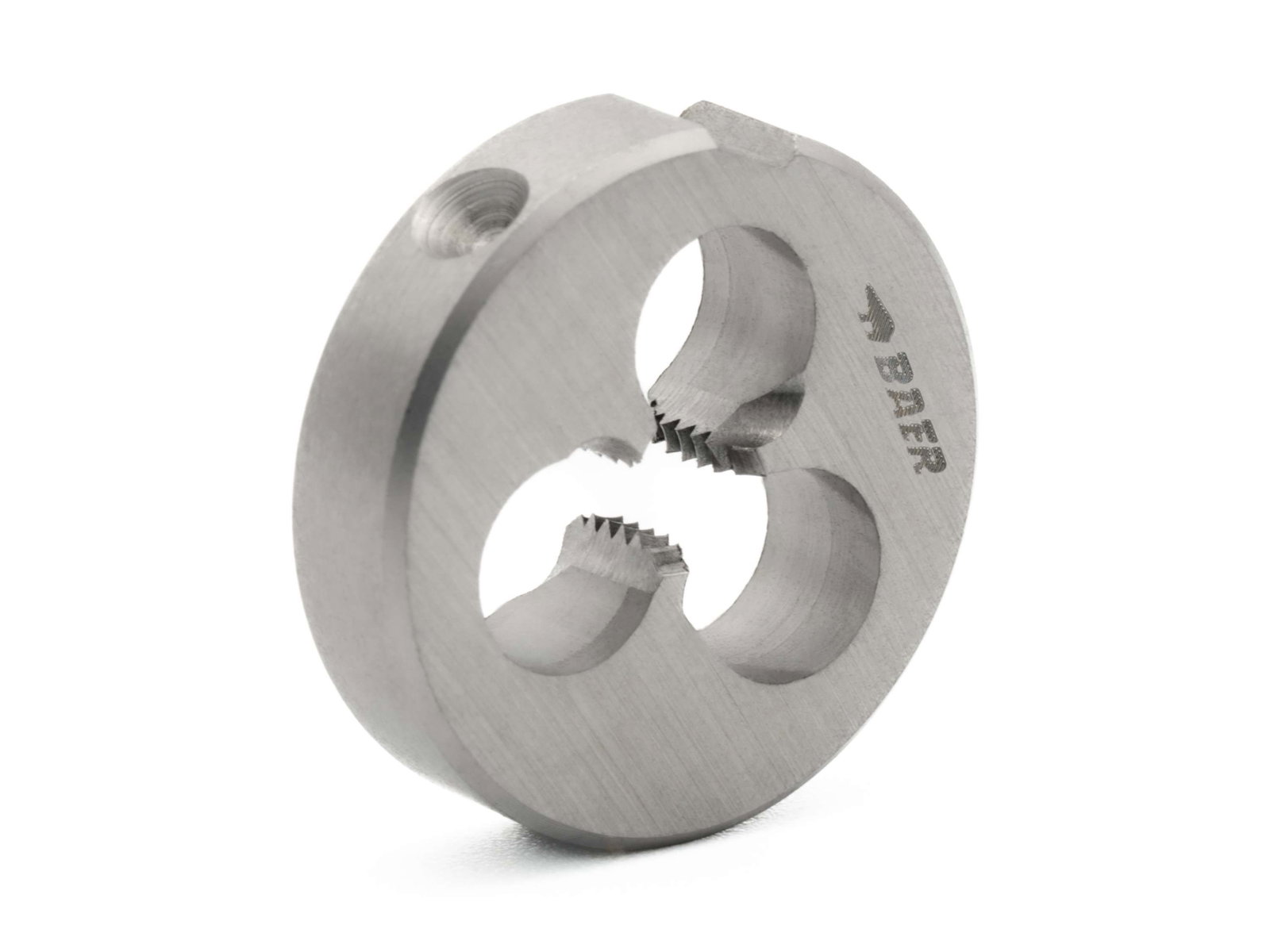

BAER filières UNF N° 5 x 44 - HSSE pour acier inoxydable


Les filières BAER de filetage sont des outils de filetage parfaitement adaptés au filetage externe. Cet outil de coupe est de forme cylindrique et, selon sa taille, comporte à l'intérieur trois arêtes de coupe ou plus. Les trous situés entre les arêtes de coupe reçoivent les copeaux, les enroulent et les évacuent. Les filières sont couramment utilisées au quotidien pour fabriquer des vis, des écrous et des tiges filetées. Le porte-filière permet de réaliser les filets à la main, et les porte-filières spéciaux permettent également de fixer la filière ronde sur une contre-poupée ou une perceuse. Les filières sont généralement utilisables des deux côtés et offrent une coupe parfaite. La filière est fabriquée en acier rapide haut de gamme HSSE. Le HSSE est plus résistant à la chaleur, plus résistant à l'usure et présente une dureté légèrement supérieure. Sa teneur plus élevée en cobalt rend l'outil particulièrement durable et fiable. La finition de surface améliorée, l'entrée hélicoïdale et le matériau de base HSSE offrent la puissance nécessaire pour usiner les matériaux difficiles à couper et les aciers inoxydables. L'outil de coupe possède en outre une géométrie d'arête de coupe spéciale, qui permet de l'utiliser en usinage des métaux notamment pour les aciers inoxydables et résistants aux acides, les aciers inoxydables, l'INOX, les aciers de cémentation, les aciers de construction résistants à la chaleur et la fonte malléable. Il est important de positionner l'outil perpendiculairement et de le lubrifier avec de l'huile de taraudage ou de la pâte de coupe.

Dimensions

Diamètre No. 5
Diamètre nominal en mm 3,175
Diamètre nominal en pouces 0,125
Dimension UNF No. 5 x 44
Hauteur H 5 mm
Pas 44
Pas en mm 0,577

Caractéristiques

Direction A droite
Groupe de produits Filière de coupe
Matériel HSSE
Norme de filetage UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1
Standard DIN 223 (DIN EN 2256)
Tolérance 2A
Type de produit Filière de coupe

Informations techniques - Filières

Représentation schématique de Forme / Géométrie
Forme / Géométrie
avec entrée à pointe hélicoïdale (spiral point)
Représentation schématique de  Coupe
Coupe
2,0
Représentation schématique de Matériel
Matériel
HSSE
Représentation schématique de Tolérance: 2A
Tolérance
2A

Applications

  • inoxydables Aciers inoxydables (INOX, V2A, V4A etc.)
  • ainsi que pour une utilisation générale jusqu'à 1200 N/mm²

Dessin technique

Dessin technique filière ronde
Diamètre No. 5
Diamètre d'ébauche du boulon D2 3,18 mm
Diamètre extérieur D1 20 mm
Dimension Diamètre D UNF No. 5 x 44
Hauteur H 5 mm

Application – Exemples de matériaux

Aciers inoxydables
1.4305 X8CrNiS18-9
1.4301 X5CrNi18-10 (A2)
1.4404 X2CrNiMo17-12-2 (V4A)
1.4541 X6CrNiTi18-10
Aciers de décolletage
1.0718 11SMnPb30
1.0721 10S20
1.0726 35S20
1.0758 60SPb20
Aciers de cémentation
1.0401 (C15)
1.7016 17 CR3
1.7131 16MnCr5
1.5919 15CrNi6
Aciers de construction générale
1.0035 S 185 (St 33)
1.0036 S 235 JRH
1.0039 S 235JRG1+CR
1.0060 E 335 (St 60-2)
Cuivre pur, cuivre faiblement allié
2.0240 CuZn15
2.0265 CuZn30
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01 G-CuSn7ZnPb
2.1086.01 G-CuSn10Zn
Aciers trempés et revenus non alliés
1.1151 C22E (Ck 22)
1.0503 C 45
1.1191 C45E (Ck 45)
