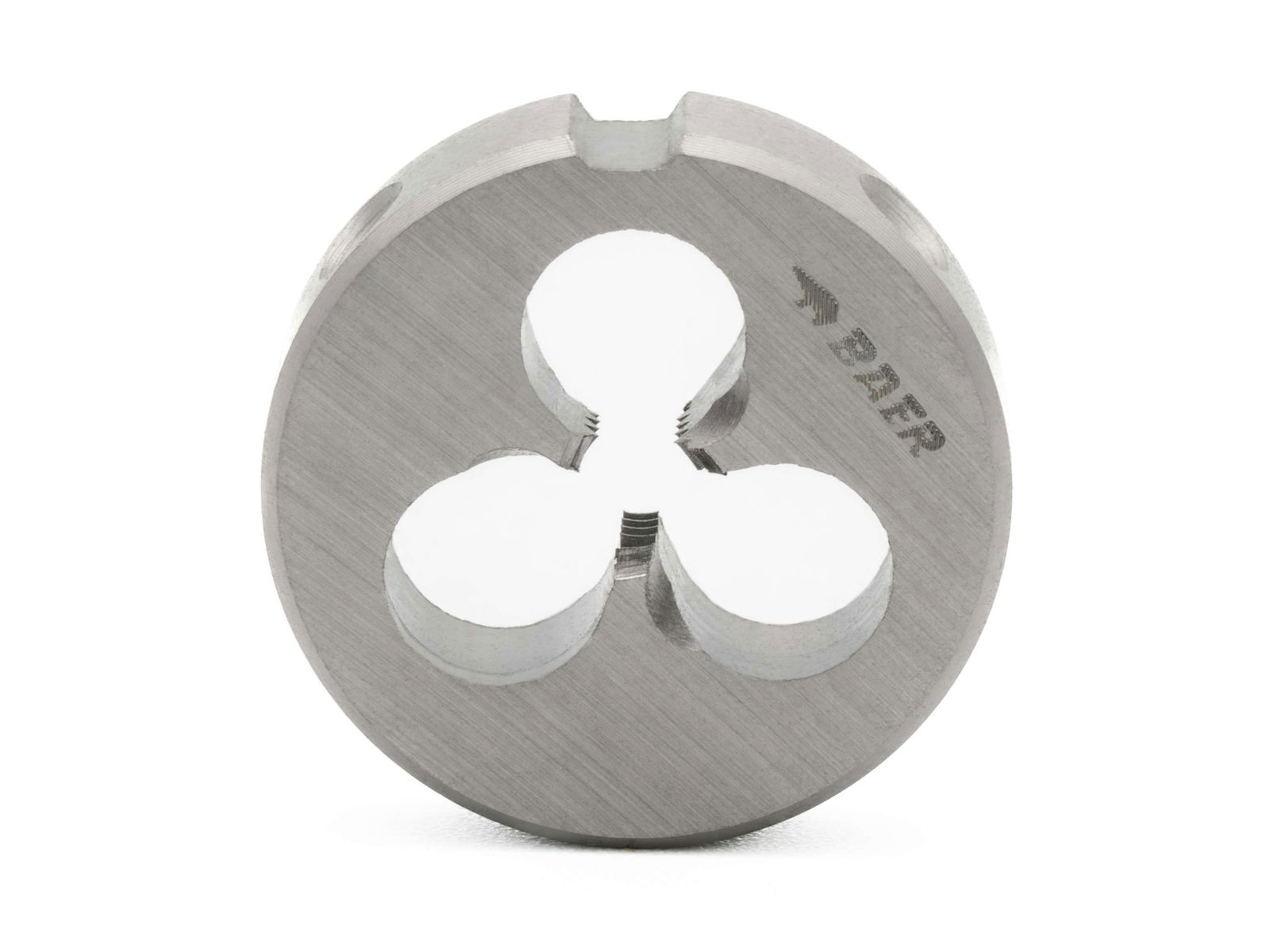

BAER filières UNF N° 6 x 40 - HSSE pour acier inoxydable
BAER filières UNF N° 6 x 40 - HSSE pour acier inoxydable
Les outils de coupe BAER sont Taraudeuse et conviennent parfaitement à Filetage externe. En principe, cet outil d'usinage est cylindrique et, selon sa taille, il présente trois arêtes de coupe ou plus à l'intérieur. Les trous entre les tranchants absorbent les copeaux, les font rouler et les évacuent. Les filières sont souvent utilisées dans la vie quotidienne pour fabriquer des vis, des écrous et des tiges filetées. Les filières rondes sont cylindriques et sont utilisées pour réaliser des filetages extérieurs en une seule opération. Sur l'enveloppe extérieure de la filière ronde, il y a quatre trous et une rainure qui servent à fixer la filière dans des logements adaptés Porte-filière à découper et à l'aide de vis de maintien. Avec Porte-filière à découper, Filetage externe est coupé à la main. Pour le Contre-poupée sur un tour ou pour le mandrin d'une perceuse, on utilise des supports de filières spéciaux. La filière est fabriquée en acier rapide de haute qualité HSSE. HSSE est plus résistant à la chaleur, à l'usure et a une dureté légèrement supérieure. Grâce à sa teneur plus élevée en cobalt, l'outil est particulièrement durable et fiable. Grâce à la qualité de surface améliorée, au Coupe hélicoïdale et au matériau de base HSSE, tu auras la force nécessaire pour travailler avec des matériaux difficiles à usiner et des aciers inoxydables. Le fer de coupe a également un Géométrie de coupe spécial pour pouvoir être utilisé dans le travail des métaux, entre autres, pour les aciers résistants à la rouille et aux acides, Aciers inoxydables, INOX, Aciers de cimentation, les aciers de construction résistants à la chaleur et Fonte malléable. Il est important que tu lubrifies l'outil poser en ligne droite et avec Huile de taraudage ou Pâte de coupe
Dimensions
| Diamètre |
No. 6 |
|---|---|
| Diamètre nominal en mm |
3,505 |
| Diamètre nominal en pouces |
0,138 |
| Dimension |
UNF No. 6 x 40 |
| Hauteur H |
5 mm |
| Inclinaison |
40 |
| Inclinaison en mm |
0,635 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Filière de coupe |
| Matériel |
HSSE |
| Norme de filetage |
UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1 |
| Standard |
DIN 223 (DIN EN 2256) |
| Tolérance |
2A |
| Type de produit |
Filière de coupe |
Informations techniques - Filières
avec Coupe hélicoïdale
2,0
HSSE
2A
Applications
- inoxydables Aciers inoxydables (INOX, V2A, V4A etc.)
- ainsi que pour une utilisation générale jusqu'à 1200 N/mm²
Dessin technique
| Diamètre |
No. 6 |
|---|---|
| Diamètre d'ébauche du boulon D2 |
3,51 mm |
| Diamètre extérieur D1 |
20 mm |
| Dimension Diamètre D |
UNF No. 6 x 40 |
| Hauteur H |
5 mm |
Application – Exemples de matériaux
| Aciers inoxydables | |
|---|---|
| 1.4305 | X8CrNiS18-9 |
| 1.4301 | X5CrNi18-10 (A2) |
| 1.4404 | X2CrNiMo17-12-2 (V4A) |
| 1.4541 | X6CrNiTi18-10 |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers de construction générale | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
Informations complémentaires
- UNF - Unified National Fine Thread Series ANSI B1.1 Filetage américaine fin
- Tolérances pour les fers de coupe, termes et explication des dimensions
- Informations sur le diamètre de dégrossissage des boulons
- Valeurs indicatives pour la vitesse de coupe, le lubrifiant de refroidissement et l'angle de coupe
