BAER HSSE Tarauds à incision 35° RSP - NPS 2'' x 11,5
BAER HSSE Tarauds à incision 35° RSP - NPS 2'' x 11,5

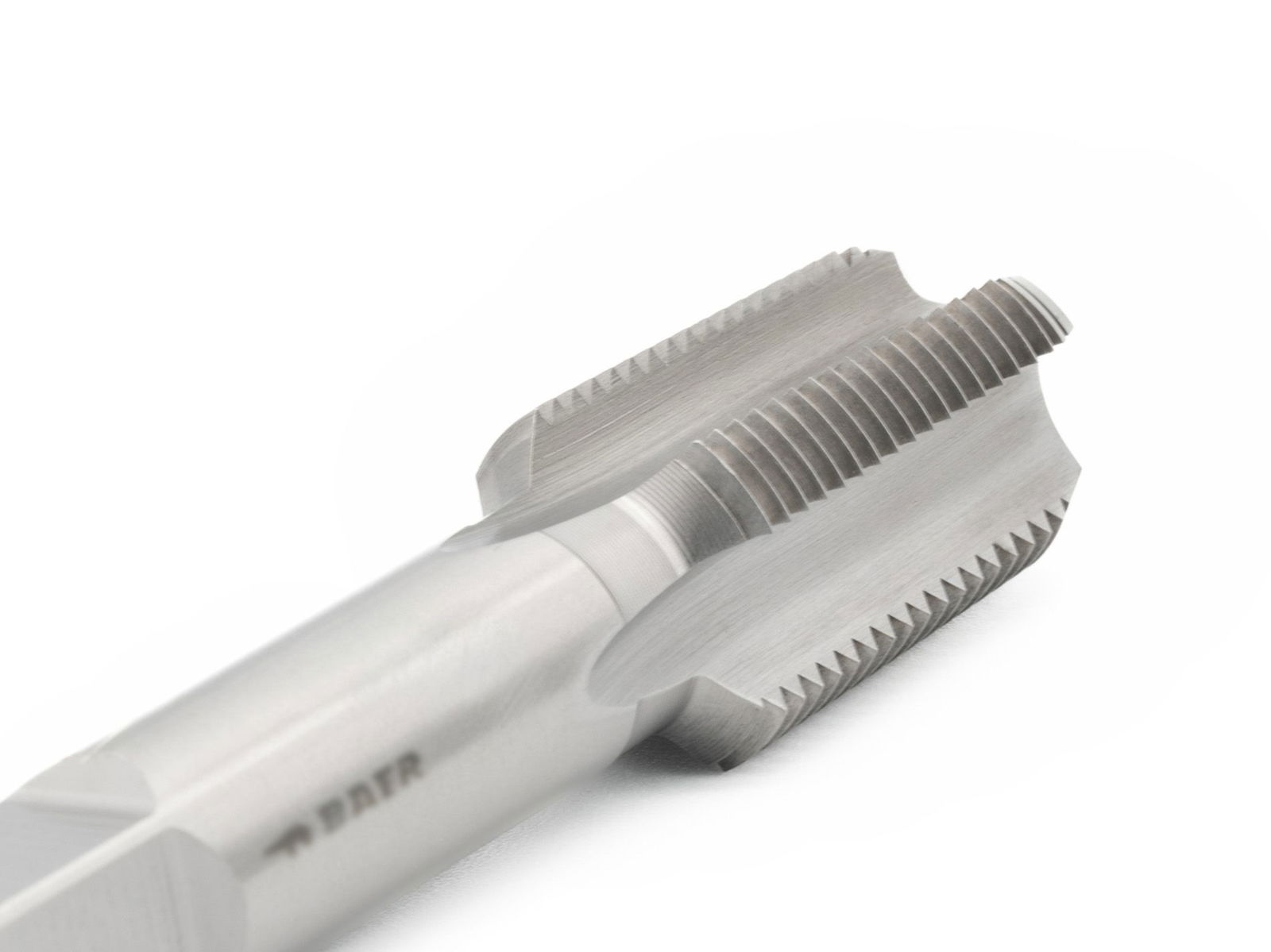

Ce BAER Tarauds à incision est spécialement conçu pour être utilisé avec la machine. Grâce à la spirale à droite de 35° des rainures de serrage, les copeaux sont transportés vers le haut hors du trou borgne. Les rainures en spirale entraînent toutefois un risque accru de rupture lors de l'utilisation à la main. Il faut donc veiller à un guidage précis. L'idéal est un guidage par machine. Le Taraudeuse coupe le Filetage intérieur fini en une seule opération. Le filet peut être taillé dans un Carottage pré-percé et ne nécessite pas de travail préparatoire par un Ébaucheuse ou taraud intermédiaire.
Dimensions
Diamètre |
2 |
---|---|
Diamètre nominal en mm |
59,61 |
Diamètre nominal en pouces |
2,347 |
Dimension |
NPS 2" x 11,5 |
Inclinaison |
11,5 |
Inclinaison en mm |
2,209 |
Caractéristiques
Direction |
A droite |
---|---|
Groupe de produits |
Taraud |
Matériel |
HSSE blank |
Norme de filetage |
NPS: National Pipe Thread ou Filetage de tuyau américain selon ANSI B 1.20.1 |
Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
Standard |
Norme d'usine |
Tolérance |
moyen |
Type de produit |
Tarauds à incision |
56,7 mm
Trou borgne jusqu'à 2 x D
Forme C 35° RSP
2-3 Passages
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 900 N/mm² | 27,1 HRC
moyen
Applications
- Utilisation générale
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
- pour les trous borgnes
- pour l'utilisation de machines
Dessin technique
Carré |
35 mm |
---|---|
D1 |
NPS 2'' x 11.5 |
D2 |
46 mm |
Diamètre |
2 |
L1 |
120 mm |
L2 |
50 mm |
