BAER HSSE Tarauds à incision 35° RSP - NPT 1'' x 11,5

500,44 €

Prix TVA incluse plus frais de livraison

Livraison gratuite dès 39 € (en Allemagne)

En stock

Commande jusqu'à demain 11:50 horloge et nous expédions le même jour.
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.
EAN 4058462111358
Numéro d'article 240601007
Informations de produit

BAER HSSE Tarauds à incision 35° RSP - NPT 1'' x 11,5


Ce BAER Tarauds à incision est spécialement conçu pour être utilisé avec la machine. Grâce à la spirale à droite de 35° des rainures de serrage, les copeaux sont transportés vers le haut hors du trou borgne. Les rainures en spirale entraînent toutefois un risque accru de rupture lors de l'utilisation à la main. Il faut donc veiller à un guidage précis. L'idéal est un guidage par machine. Le Taraudeuse coupe le Filetage intérieur fini en une seule opération. Le filet peut être taillé dans un Carottage pré-percé et ne nécessite pas de travail préparatoire par un Ébaucheuse ou taraud intermédiaire.

Dimensions

Carré 21 mm
Diamètre 1
Diamètre nominal en mm 33,23
Dimension NPT 1" x 11,5
Inclinaison 11,5
Inclinaison en mm 2,21

Caractéristiques

Direction A droite
Groupe de produits Taraud
Matériel HSSE blank
Norme de filetage NPT: National Pipe Thread ou Filetage de tuyau américain selon ANSI B 1.20.1
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Standard Norme d'usine
Tolérance moyen
Type de produit Tarauds à incision

Représentation schématique de Diamètre d'avant-trou
Diamètre d'avant-trou
29 mm
Représentation schématique de Image Type de trou
Type de trou
Trou borgne jusqu'à 2 x D
Représentation schématique de Image Forme
Forme / Géométrie
Forme C 35° RSP
Représentation schématique de Image Coupe
Coupe
2-3 Passages
Représentation schématique de Image Élimination des copeaux
Élimination des copeaux
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe
Représentation schématique de Image Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Image Matériel
Matériel
HSSE blank
Représentation schématique de Image Résistance à la traction
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Représentation schématique de Tolérance: moyen
Tolérance
moyen

Applications

  • Utilisation générale
  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés
  • pour les trous borgnes
  • pour l'utilisation de machines

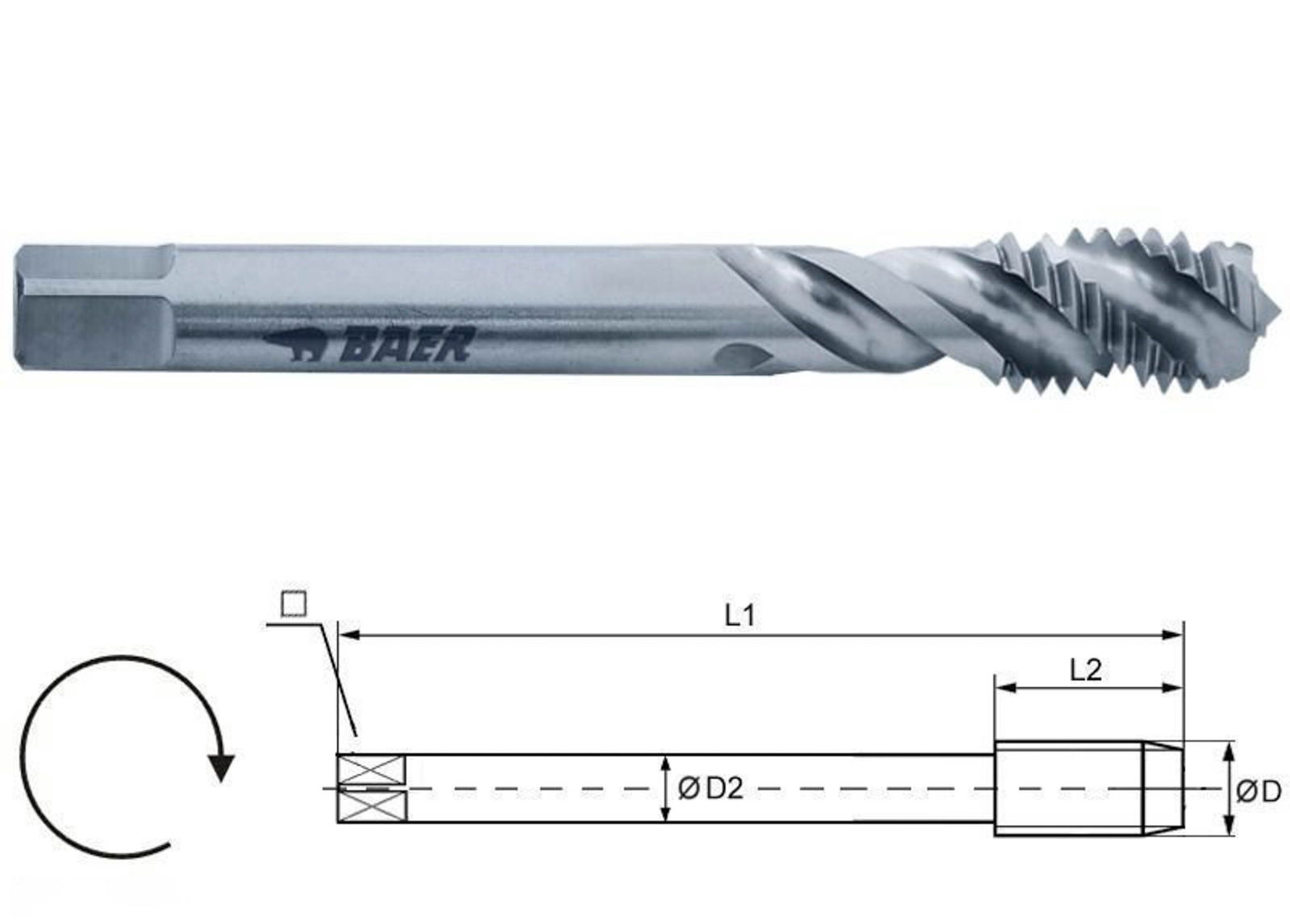

Dessin technique

detail.technicalDrawingAltText.97/Technische_Zeichnung_ Tarauds manuels_Tige de débordementoSbfRk06S1n77
Carré 21 mm
D1 NPT 1'' x 11.5
D2 26 mm
Diamètre 1
L1 95 mm
L2 45 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés
1.0035S185 (St33)
1.0036S235JRH
1.0038RSt37-2
1.0039S235JRG1+CR
1.0044St44-2
1.0060E335 (St60-2)
1.0116St37-3
1.0570St 52-3
Aciers de construction alliés
1.541515Mo3
1.542316Mo5
1.562214Ni6
1.733513CrMo44
1.733716CrMo44
1.771514MoV63
Aciers de décolletage
1.07119S20
1.07159SMn28
1.071811SMnPb30
1.072110S20
1.072315S20
1.072635S20
1.07379SMnPb36
1.075860SPb20
Aciers de cémentation
1.0401(C15)
1.701617CR3
1.713116MnCr5
1.591915CrNi6
Aciers trempés et revenus non alliés
1.0402C 22
1.1151C22E (Ck22)
1.0503C 45
1.1191C45E (Ck45)
Acier moulé
1.0420GS-38
1.5419GS-22 Mo 4
1.6750GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Fonte malléable
0.8145EN-GJMB 450-6
0.8170EN-GJMB 700-2
0.8045EN-GJMW-450-7
0.8055EN-GJMW-550-4
Cuivre pur faiblement allié
2.0240CuZn15
2.0265CuZn30
Laiton à copeaux courts
2.0401CuZn39Pb3
Laiton à copeaux longs
2.0321CuZn37
2.0335CuZn36
2.0360CuZn40
Alliages d'aluminium coulés Si > 5-12 %
3.2161G-AlSi8Cu3
3.2163G-AlSi9Cu3
3.2381G-AlSi10Mg
3.2583G-AlSi12(Cu)
Fonte à graphite lamellaire
0.6010EN-GJL 100 (GG-10)
0.6020EN-GJL 200 (GG -20)
0.6025EN-GJL 250 (GG-25)
0.6030EN-GJL 300 (GG -30)
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01G-CuSn7ZnPb
2.1086.01G-CuSn10Zn
2.1097G-CuSn5ZnPb
Cuivre pur, cuivre faiblement allié
2.0240CuZn15
2.0265CuZn30

Accessoires

Zubehör

 Jauge de limite du filetage NPT 1'' x 11,5 - Tol. Moyen
Jauge de limite du filetage NPT 1'' x 11,5 - Tol. Moyen

En stock

Commande jusqu'à demain 11:50 horloge et nous expédions le même jour.
Numéro d'article.: 242101009
271,58 €
BAER Filière NPT 1" x 11,5 - HSS
BAER Filière NPT 1" x 11,5 - HSS

En stock

Commande jusqu'à demain 11:50 horloge et nous expédions le même jour.
Numéro d'article.: 241401009
174,29 €
BAER PRO- Tourne-à-gauche réglable GR. 6 | M 18-42 | 3/4-1.1/2 | G 1/2-1,1/4
BAER PRO- Tourne-à-gauche réglable GR. 6 | M 18-42 | 3/4-1.1/2 | G 1/2-1,1/4

En stock

Commande jusqu'à demain 11:50 horloge et nous expédions le même jour.
Numéro d'article.: 491725060
86,63 €
BAER acier réglable Tourne-à-gauche GR. 6 | M 18-42 | 3/4-1.1/2 | G 1/2-1,1/4
BAER acier réglable Tourne-à-gauche GR. 6 | M 18-42 | 3/4-1.1/2 | G 1/2-1,1/4

En stock

Commande jusqu'à demain 11:50 horloge et nous expédions le même jour.
Numéro d'article.: 491724060
112,05 €
BAER Écrou de coupe hexagonal NPT 1" x 11,5 - HSS
BAER Écrou de coupe hexagonal NPT 1" x 11,5 - HSS

En stock

Commande jusqu'à demain 11:50 horloge et nous expédions le même jour.
Numéro d'article.: 241501007
198,34 €
BAER haute performance Pâte de coupe 500 ml
BAER haute performance Pâte de coupe 500 ml

En stock

Commande jusqu'à demain 11:50 horloge et nous expédions le même jour.
Numéro d'article.: SP5000
28,04 €

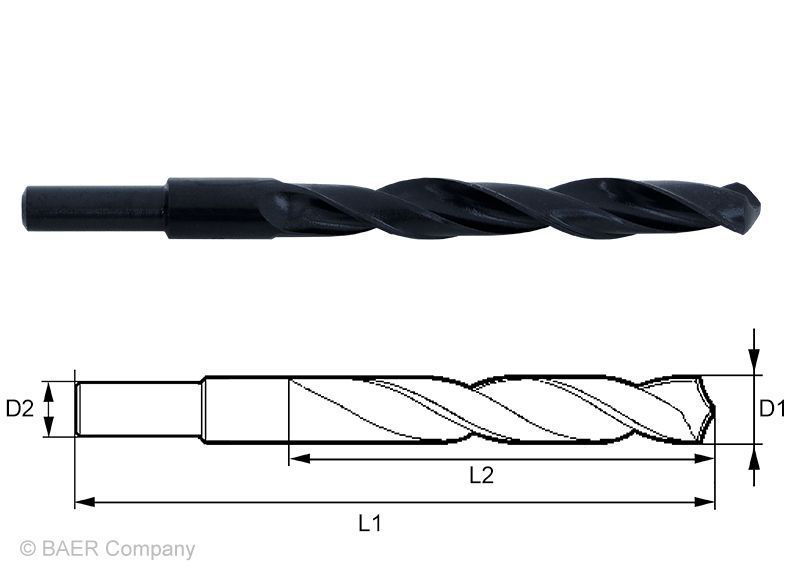

 HSS Foret hélicoïdal (tige réduite 13mm) 29,00 mm
