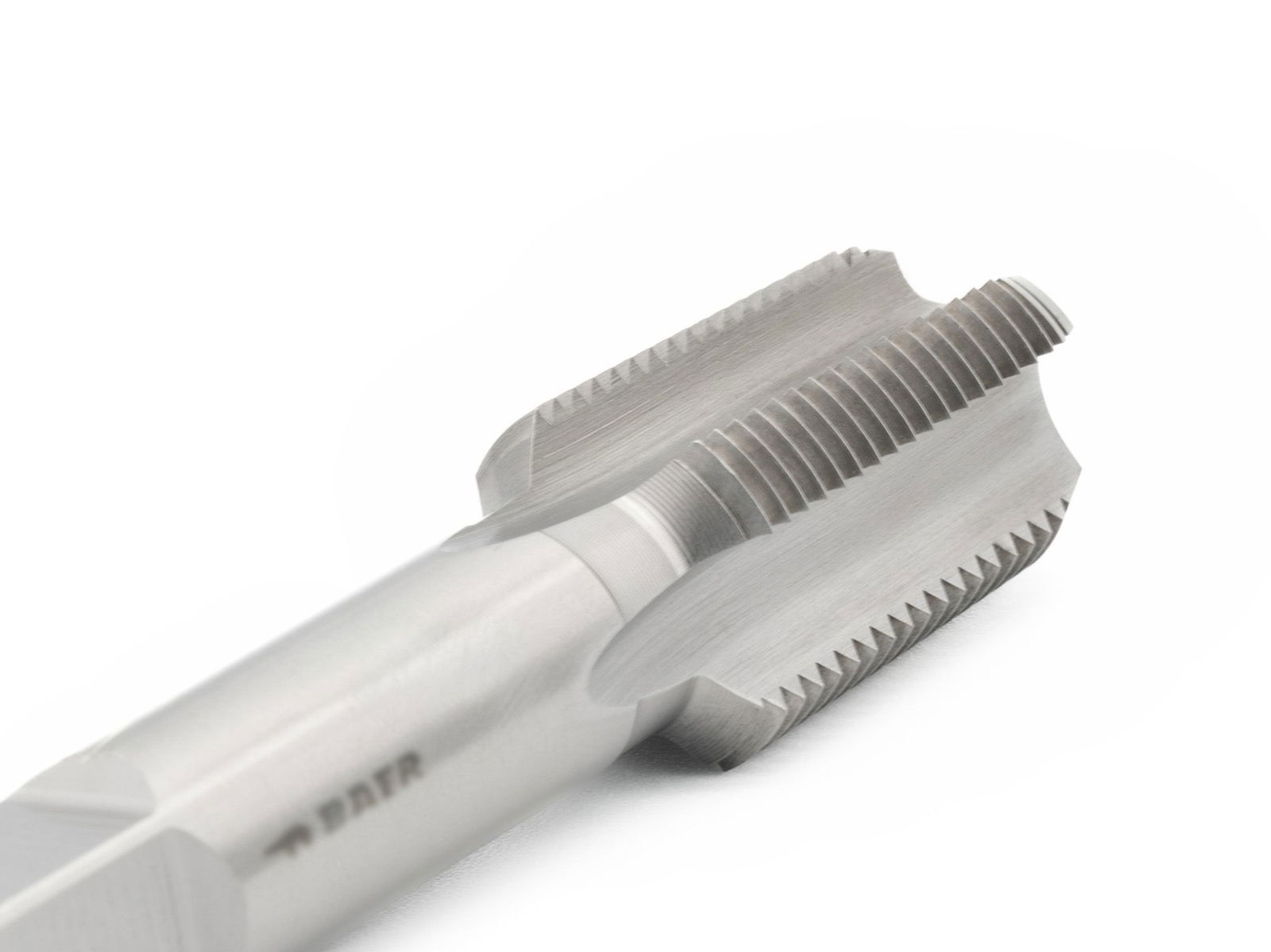

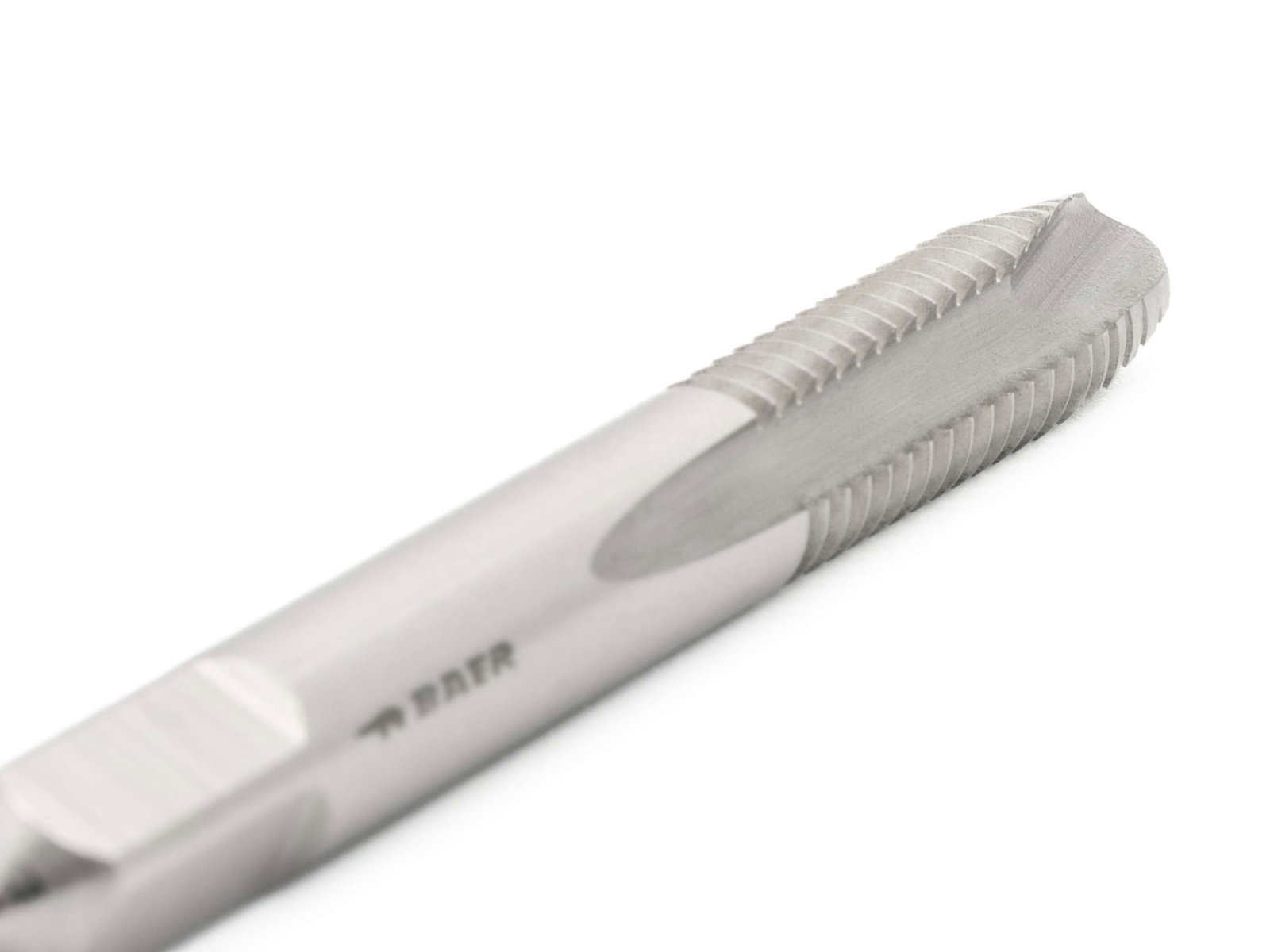

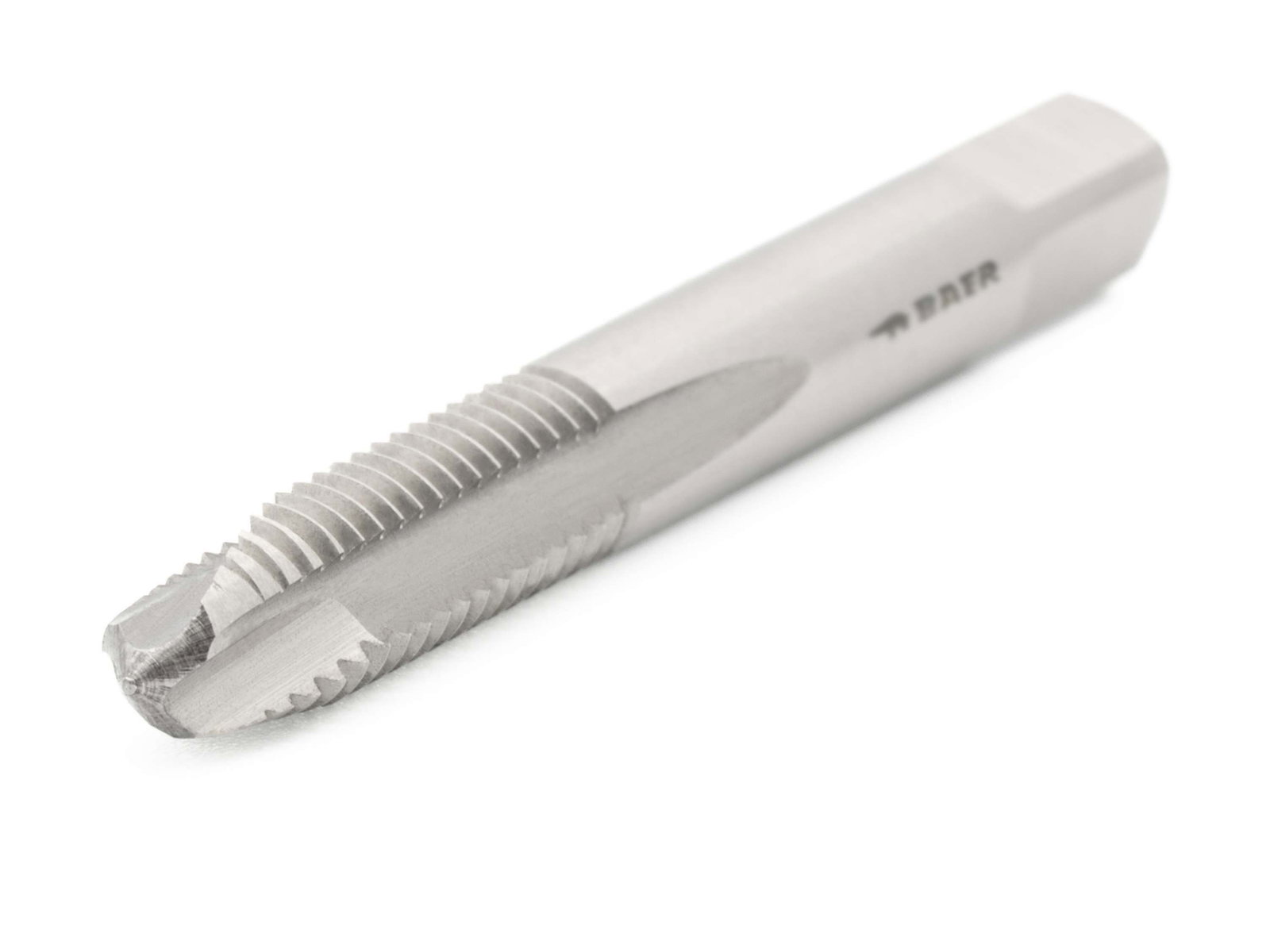

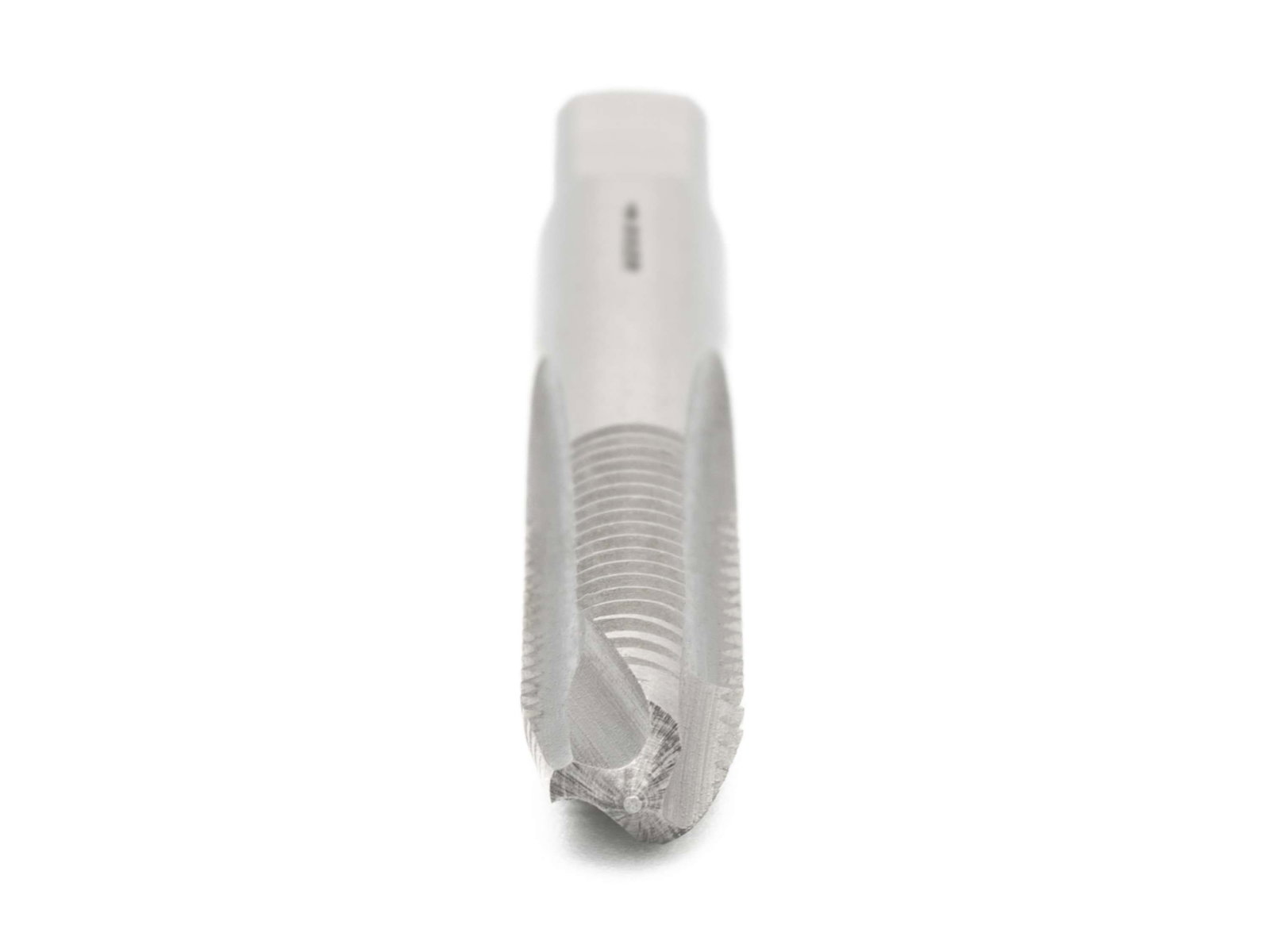

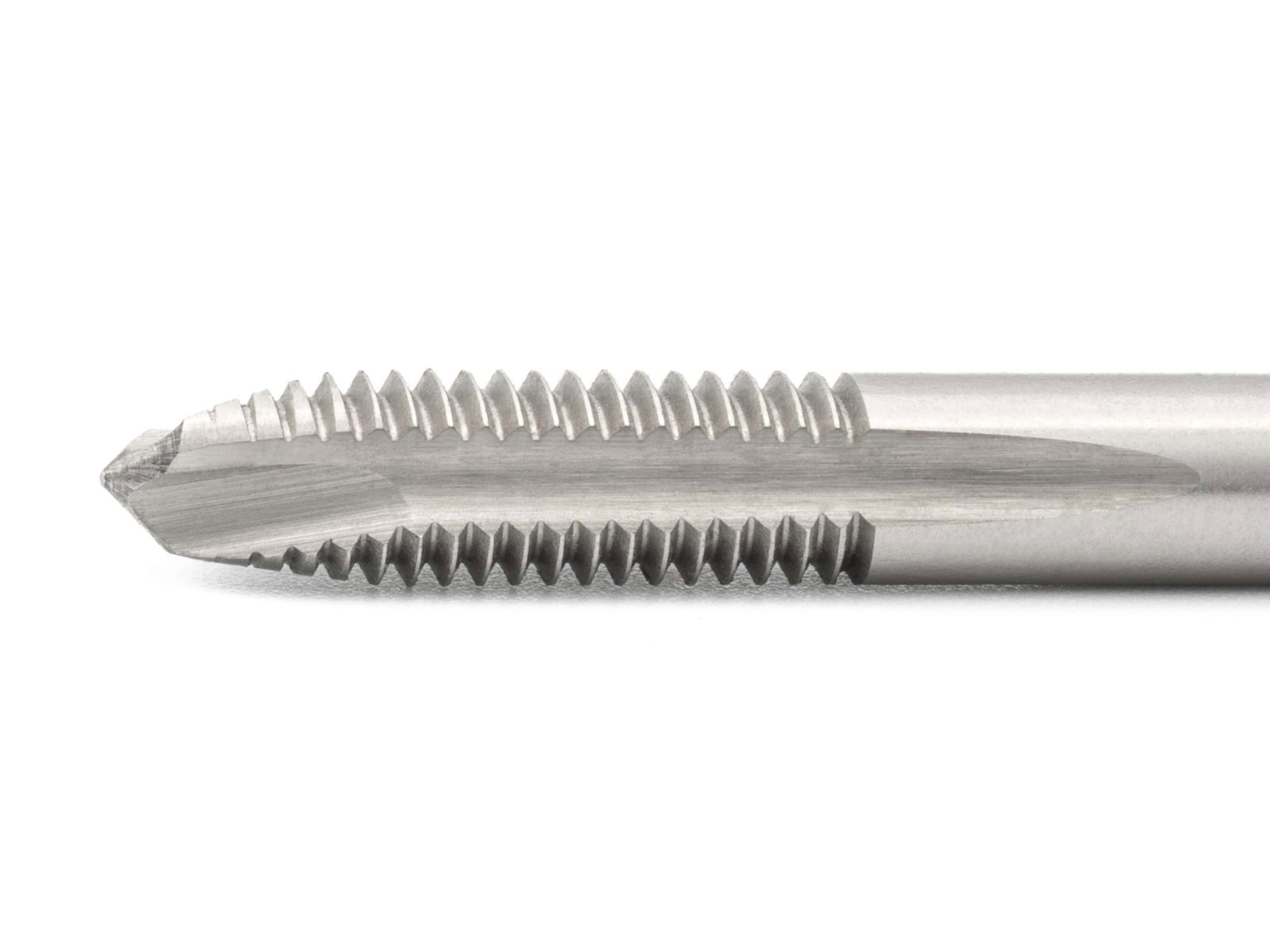

BAER HSSE Tarauds à incision forme B - NPTF 1/16 x 27
BAER HSSE Tarauds à incision forme B - NPTF 1/16 x 27
Tarauds à incision te permettent de tailler un filet fini en une seule opération, même à la main, avec un seul outil. Les Filetage intérieur exacts peuvent être coupés à la main ou à la machine de manière semi-professionnelle, ce qui permet de gagner du temps.
Comparaison Tarauds pour machines , Tarauds à incision a une tige courte. Ainsi, tu peux couper Filetage intérieur à la main sans te coincer et tu peux l'actionner avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être coupé dans un Carottage pré-percé et ne nécessite pas de travail préliminaire avec un Ébaucheuse ou taraud intermédiaire.
Ce taraud offre clairement l'avantage du prix par rapport au jeu Tarauds manuels, car il n'est plus nécessaire d'utiliser deux ou trois Taraud pour le pré-taillage, mais seulement un Taraud. Grâce au gain de temps important, l'efficacité de Alésage est aussi nettement améliorée.
Grâce aux rainures droites et à Coupe hélicoïdale, les copeaux sont poussés hors du trou dans le sens de la coupe et ne peuvent donc être utilisés que pour les trous débouchants. Dans les trous borgnes, il y aurait Blocages des copeaux et des dommages aux outils. Grâce à ses rainures droites et plates, ce Taraud est plus stable que les Taraudeuse à rainures en spirale.
Dimensions
| Diamètre |
1/16 |
|---|---|
| Diamètre nominal en mm |
7,87 |
| Diamètre nominal en pouces |
0,31 |
| Dimension |
NPTF 1/16 x 27 |
| Inclinaison |
27 |
| Inclinaison en mm |
0,941 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
NPTF: National Pipe Thread étanche ou Filetage de tuyau américain selon ANSI B 1.20.3 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
Norme d'usine |
| Tolérance |
moyen |
| Type de produit |
Tarauds à incision |
6,15 mm
Trou de passage jusqu'à 4 x D
Forme B avec Coupe hélicoïdale
4-5 Passages
Les copeaux sont évacués vers le bas dans le sens de la coupe
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 900 N/mm² | 27,1 HRC
moyen
Applications
- Utilisation générale
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
- pour les trous traversants
- pour l'utilisation à la main et à la machine
Dessin technique
| Carré |
5 mm |
|---|---|
| D1 |
NPTF 1/16 x 27 |
| D2 |
6,5 mm |
| Diamètre |
1/16 |
| L1 |
55 mm |
| L2 |
19 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Informations complémentaires
- NPT National Pipe Thread ANSI B 1.20.1 Américain Filetage de tuyau, conique
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes de découpe
- Comparaison inch-mm
- Traitements de surface sur le taraudeuse
- Informations utiles sur taraudage
- Tableau des matériaux
