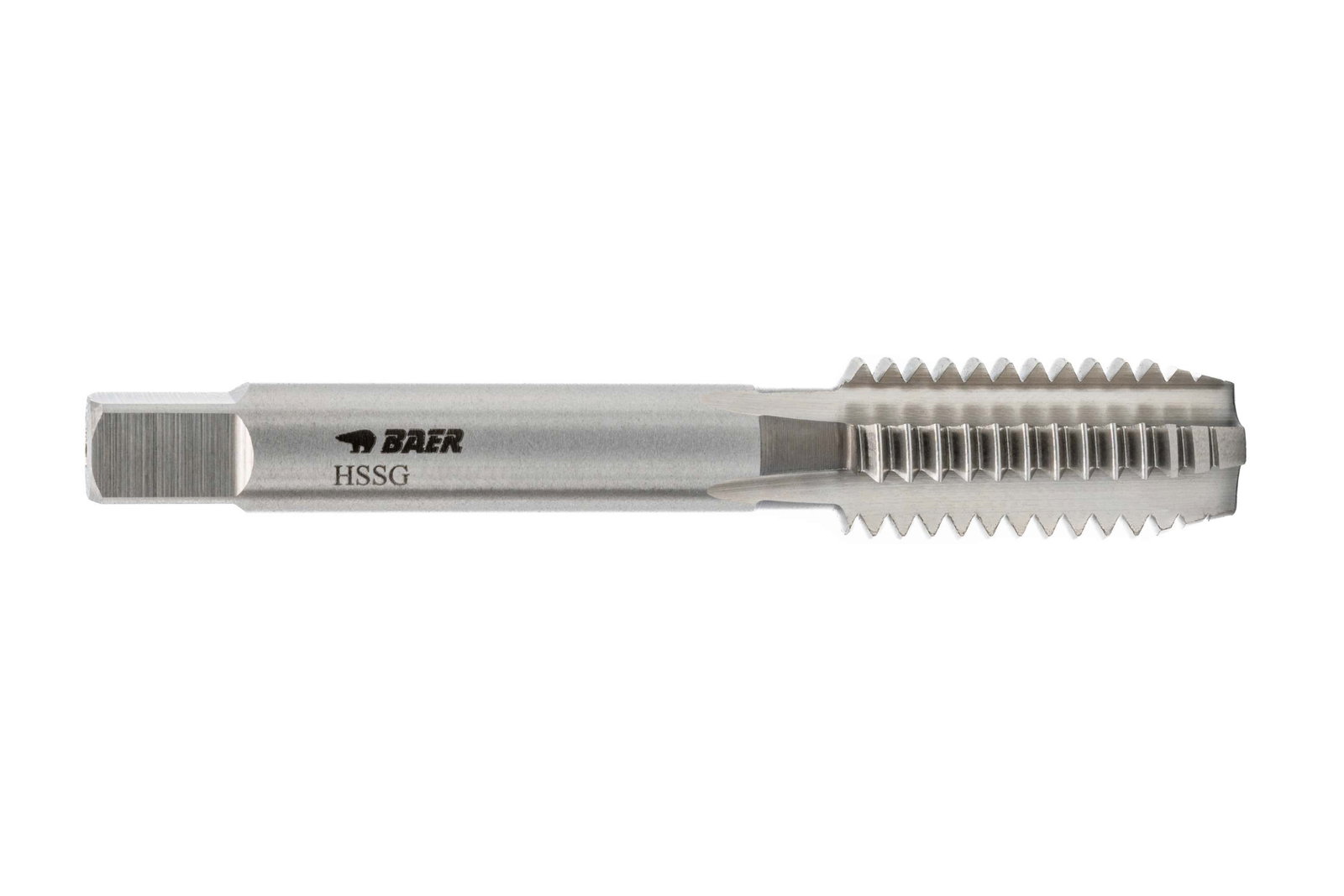

BAER HSSE Tarauds manuels taraud de finition MF 16 x 1,5
BAER HSSE Tarauds manuels taraud de finition MF 16 x 1,5
Le Tarauds manuels- taraud de finition te permet de couper un filet fini. Il est préférable de former le filet au préalable avec Ébaucheuse afin de mieux répartir la puissance de coupe.
Le taraud de finition peut aussi être utilisé sans taraud intermédiaire, car il coupe déjà un filet utilisable. Cependant, en raison du Coupe court, il est plus difficile d'arriver droit dans le trou et le Immobilisation diminue par rapport à l'utilisation de jeux de plusieurs pièces Tarauds manuels
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Ainsi, tu peux tailler Filetage intérieur à la main sans te coincer et peut être actionné avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être taillé dans un Carottage pré-percé. Grâce à son court Coupe, le taraud prêt à l'emploi est universel pour les trous traversants et les trous borgnes.
Dimensions
| Diamètre |
16 |
|---|---|
| Diamètre nominal en mm |
16 |
| Diamètre nominal en pouces |
0,63 |
| Dimension |
MF 16 x 1,5 |
| Inclinaison |
1,5 |
| Inclinaison en mm |
1,5 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
MF : ISO métrique Filetage fin selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 1000 N/mm² | 32 HRC |
| Standard |
DIN 2181 |
| Tolérance |
ISO2/6H |
| Type de produit |
Tarauds manuels- Ensembles |
14,5 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 1000 N/mm² | 32 HRC
ISO2/6H
Applications
- Utilisation générale
- Aciers jusqu'à 1000 N/mm²
Exemples d'applications
- Filetage de vidange d'huile MF16x1,5
- Filetage pour vis de vidange d'huile M16x1,5
Dessin technique
| Carré |
9 mm |
|---|---|
| D1 |
MF 16 x 1,5 |
| D2 |
12 mm |
| Diamètre |
16 |
| L1 |
70 mm |
| L2 |
22 mm |
Application – Exemples de matériaux
| Aciers de construction générale | |
|---|---|
| 1.0035 | S 185 (St 33) |
| 1.0036 | S 235 JRH |
| 1.0039 | S 235JRG1+CR |
| 1.0060 | E 335 (St 60-2) |
| Aciers de décolletage | |
|---|---|
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0726 | 35S20 |
| 1.0728 | 60S20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
| Acier moulé | |
|---|---|
| 1.5681 | GS-10 Ni 19 |
| 1.6760 | GS-22 NiMoCr 5 6 |
| Aciers trempés et revenus alliés | |
|---|---|
| 1.1133 | 20Mn5 |
| 1.5710 | 36NiCr6 |
Informations complémentaires
- MF - ISO Filetage métrique fin DIN 13
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes de découpe
- Comparaison inch-mm
- Traitements de surface sur le taraudeuse
- Informations utiles sur taraudage
- Tableau des matériaux
