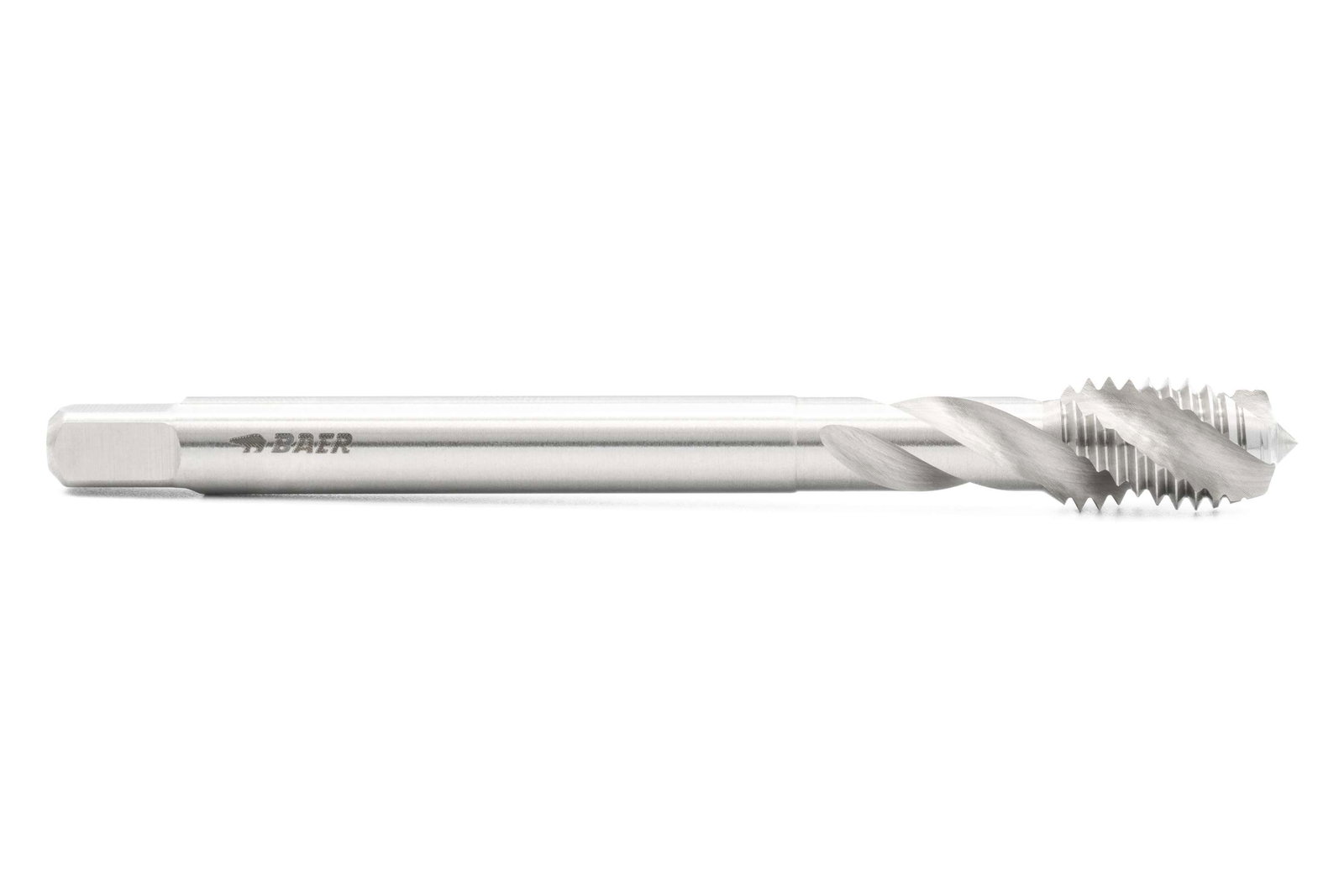

BAER HSSE Tarauds pour machines - 35° RSP - MF 11 x 1,0 - DIN 374
En stock
- Commandez avant lun. 23 nov., 14:00
- Expédition lun. 23 nov.
- Livraison estimée mar. 24 nov. – mer. 25 nov.
- Livraison express en Allemagne : commandez avant lun. 23 nov., 13:00, livraison mar. 24 nov.
BAER HSSE Tarauds pour machines - 35° RSP - MF 11 x 1,0 - DIN 374
Nos tarauds machine sont des outils performants et fiables pour un usinage efficace en une seule passe avec la machine. Les tarauds machine sont utilisés surtout dans la production industrielle. Ils s'emploient notamment sur les machines CNC, les machines de découpe de filetage, les visseuses sans fil et les bras de taraudage pneumatiques. Grâce à leur grande efficacité et à leurs faibles coûts de production, ils sont souvent utilisés en production en série. Le filetage est réalisé à la machine en une seule opération. Ainsi, bien que le taraud machine BAER soit comparable, dans son principe, aux tarauds à incision, il est conçu pour une utilisation sur machine.
Le taraud machine convient aux trous borgnes : l'entrée courte et les goujures hélicoïdales assurent l'évacuation du copeau vers l'arrière du trou.
Chaque matériau a son propre comportement au niveau du copeau. C'est pourquoi un taraud doit avoir l'angle de coupe adapté et, pour des résultats encore meilleurs, une surface spécialement traitée. C'est la seule façon d'obtenir un bon transport des copeaux et un filetage conforme au calibre.
La grande qualité de l'acier HSSE allié au cobalt que nous utilisons garantit des outils extrêmement durables et robustes. Grâce à des procédés de trempe spéciaux et à des revenus répétés, la structure de dureté est très homogène, ce qui constitue la base idéale d'un véritable taraud BAER. Cela augmente la ténacité et la stabilité des tarauds, qui restent ainsi plus longtemps en service.
Dimensions
| Carré |
6,2 mm |
|---|---|
| Diamètre |
11 |
| Diamètre nominal en mm |
11 |
| Diamètre nominal en pouces |
0,433 |
| Dimension |
MF 11 x 1,0 |
| Pas |
1 |
| Pas en mm |
1 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
MF : ISO métrique Filetage fin selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 374 |
| Tolérance |
ISO2/6H |
| Type de produit |
Tarauds pour machines |
Informations techniques - Tarauds
10 mm
Trou borgne jusqu'à 3 x D
Forme C 35° RSP
2-3 Passages
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
6,2 mm |
|---|---|
| D1 |
MF 11 x 1,0 |
| D2 |
8 mm |
| Diamètre |
11 |
| L1 |
90 mm |
| L2 |
11 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Aciers de décolletage | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Acier moulé | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Aciers de construction alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
Informations complémentaires
- MF - ISO Filetage métrique fin DIN 13
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes d'entrée des tarauds
- Comparaison inch-mm
- Traitements de surface des outils de taraudage
- Vitesses de coupe et lubrification/refroidissement
- Informations utiles sur taraudage
- Tableau des matériaux
