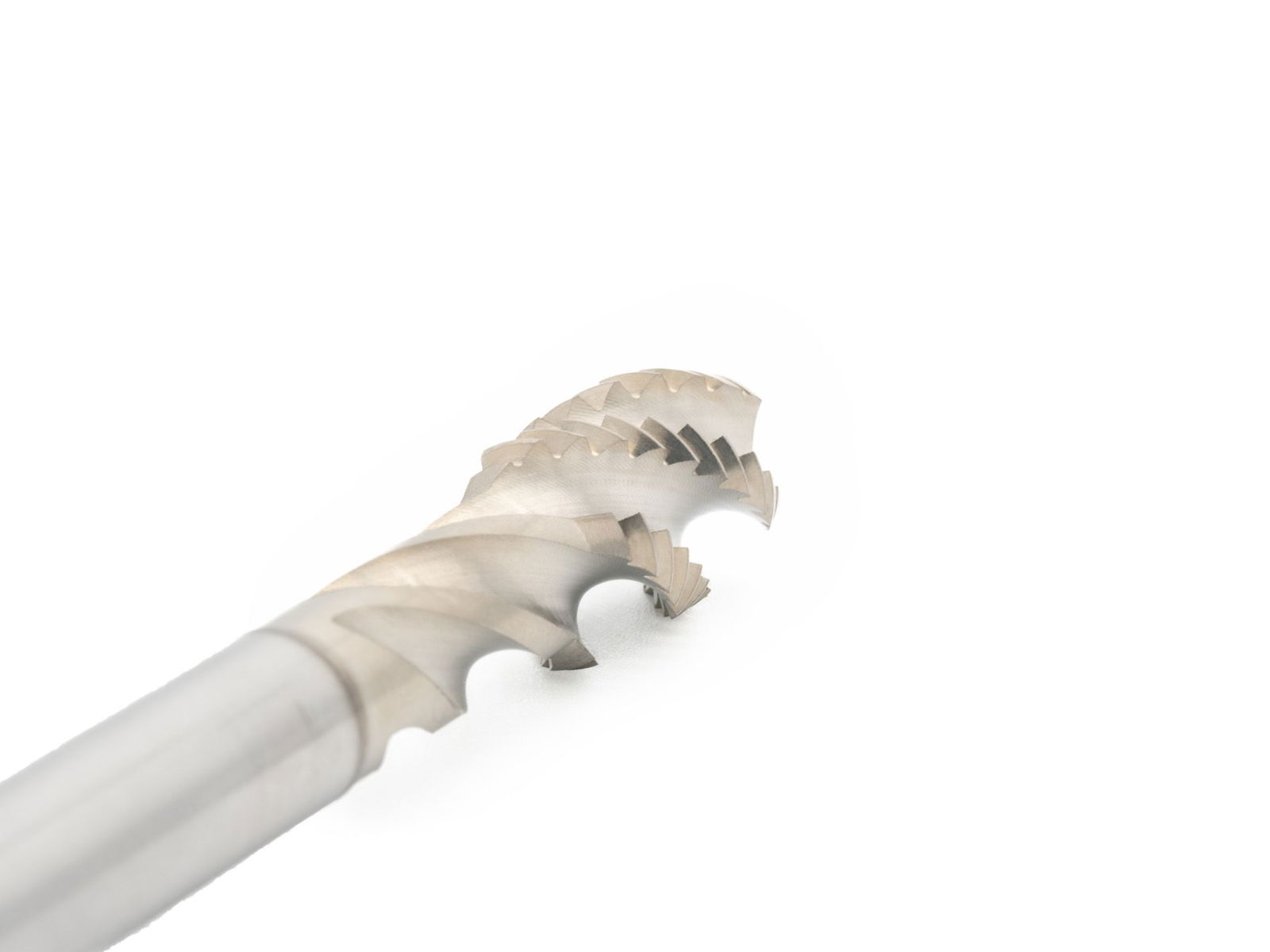

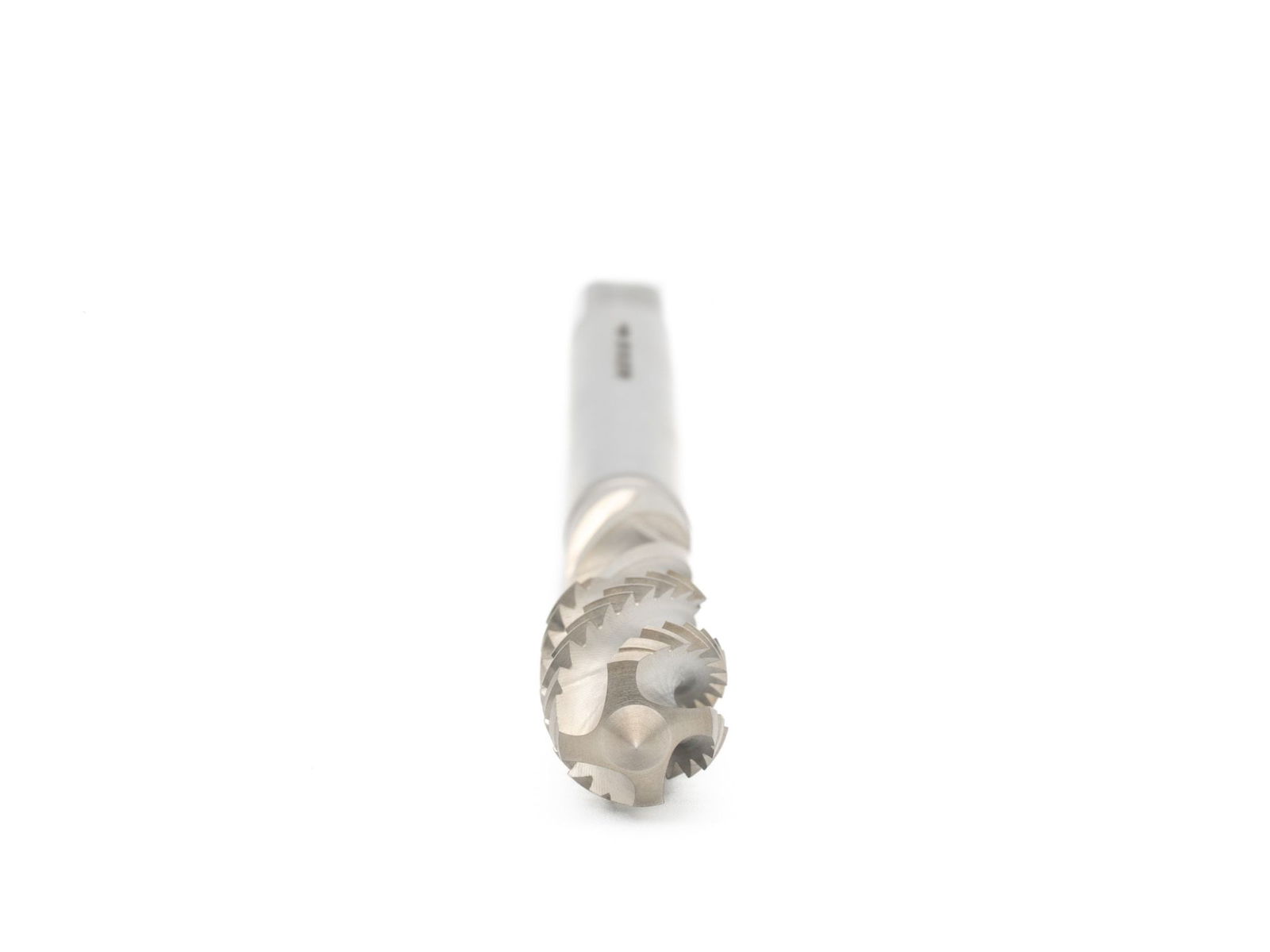

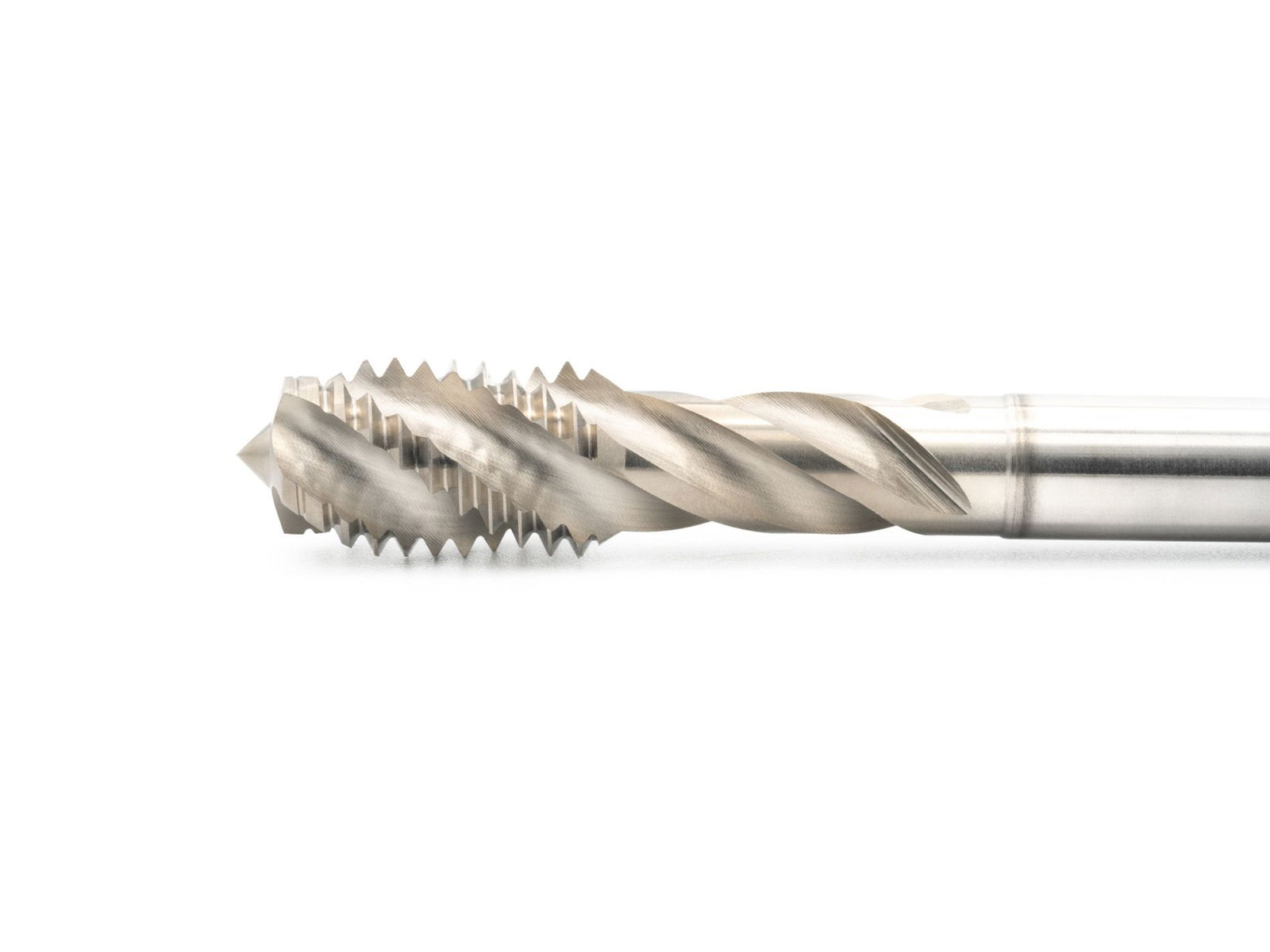

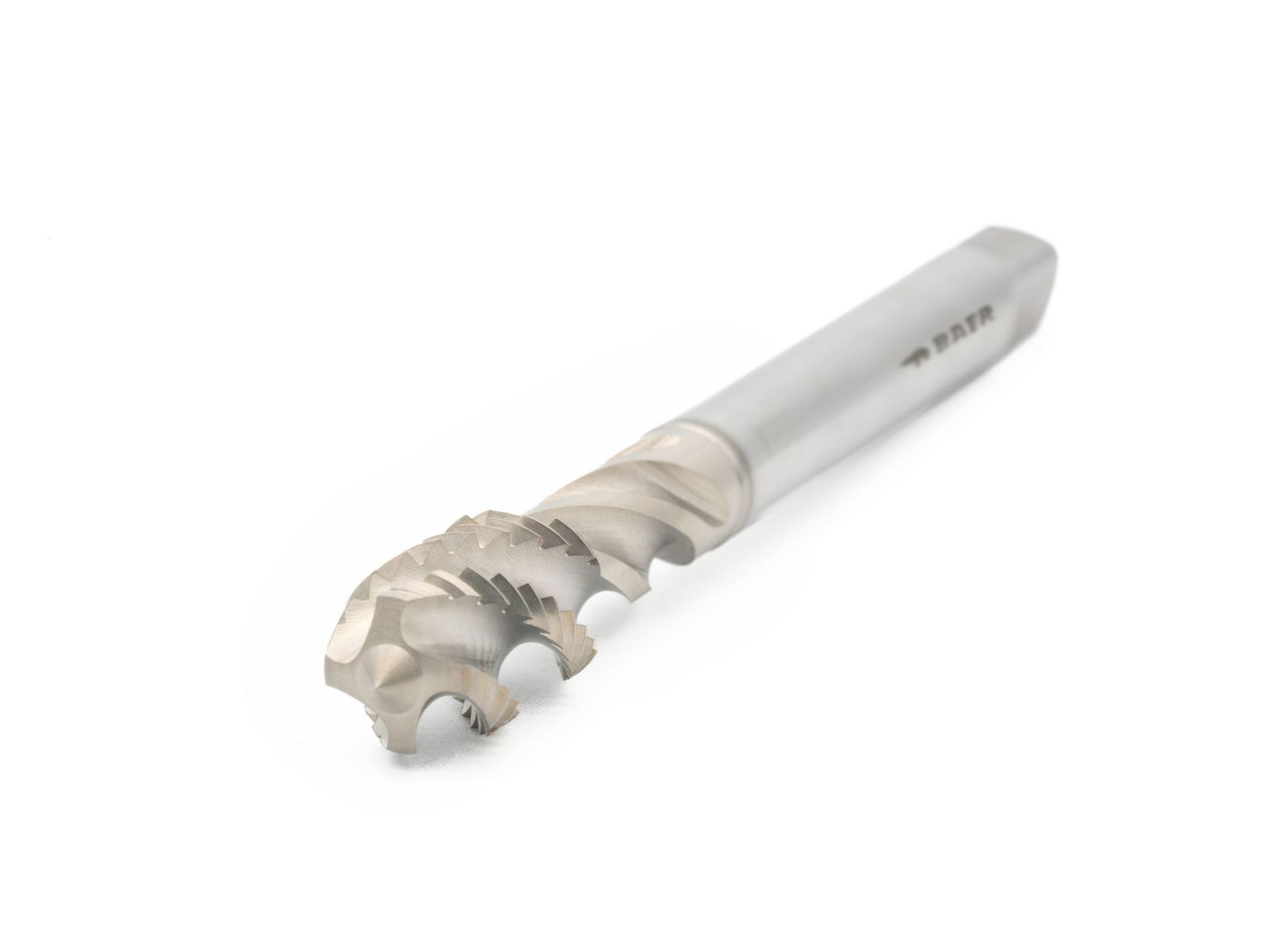

BAER HSSE Tarauds pour machines Aluminium à copeaux longs - 40° RSP - M 12 x 1,75
BAER HSSE Tarauds pour machines Aluminium à copeaux longs - 40° RSP - M 12 x 1,75
Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, le BAER- Tarauds pour machines peut être comparé en principe à des tarauds à une seule coupe, mais il est conçu pour être utilisé avec la machine.
Le Taraud a un Tige de débordement selon la norme DIN 376, ce qui signifie que la tige a un diamètre plus petit que le filet. Cela permet d'utiliser le Taraud dans des trous plus profonds et des longueurs de filetage plus importantes. Trou borgne peuvent être utilisés, car le Coupe court et la forme de la rainure en hélice garantissent que les copeaux sont évacués vers l'arrière du trou.
Chaque matériau présente un Comportement des copeaux individuel . C'est pourquoi Taraud doit posséder les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi que se produit un bon Transport des copeaux et que l'on obtient un filetage ajustable.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps
Dimensions
| Diamètre |
12 |
|---|---|
| Diamètre nominal en mm |
12 |
| Diamètre nominal en pouces |
0,472 |
| Dimension |
M 12 x 1,75 |
| Inclinaison |
1,75 |
| Inclinaison en mm |
1,75 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 350 N/mm² |
| Standard |
DIN 376 |
| Tolérance |
ISO2/6H |
| Type de produit |
Tarauds pour machines |
10,2 mm
Trou borgne jusqu'à 3 x D
Forme C 40° RSP
2-3 Passages
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 350 N/mm²
ISO2/6H
Applications
Aluminium à copeaux longs
Dessin technique
| Carré |
7 mm |
|---|---|
| D1 |
M 12 x 1,75 |
| D2 |
9 mm |
| Diamètre |
12 |
| L1 |
110 mm |
| L2 |
29 mm |
Application – Exemples de matériaux
| Aluminium non allié | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.0225 | Al99.5 | 10 - 18 |
| 3.0305 | Al99.9 | 10 - 18 |
| Alliages d'aluminium corroyés (non durcis) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.0505 | AlMn0.5Mg0.5 | 10 - 20 |
| 3.0515 | AlMn1 | 10 - 20 |
| 3.3315 | AlMg1 | 10 - 20 |
| 3.3535 | AlMg3 | 10 - 20 |
| Alliages d'aluminium corroyés (durcis) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.1325 | AlCuMg1 | 10 - 18 |
| 3.2315 | AlMgSi1 | 10 - 18 |
| 3.3211 | AlMg1SiCu | 10 - 18 |
| 3.4365 | AlZnMgCu1.5 | 10 - 18 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
