BAER HSSE Tarauds pour machines Aluminium à copeaux longs - 40° RSP - M 5 x 0,8

14,41 €*

Prix TVA incluse plus frais de livraison

En stock

Commande jusqu'à demain 12:50 horloge
EAN 4058462028632
Numéro d'article 110607003
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Informations de produit

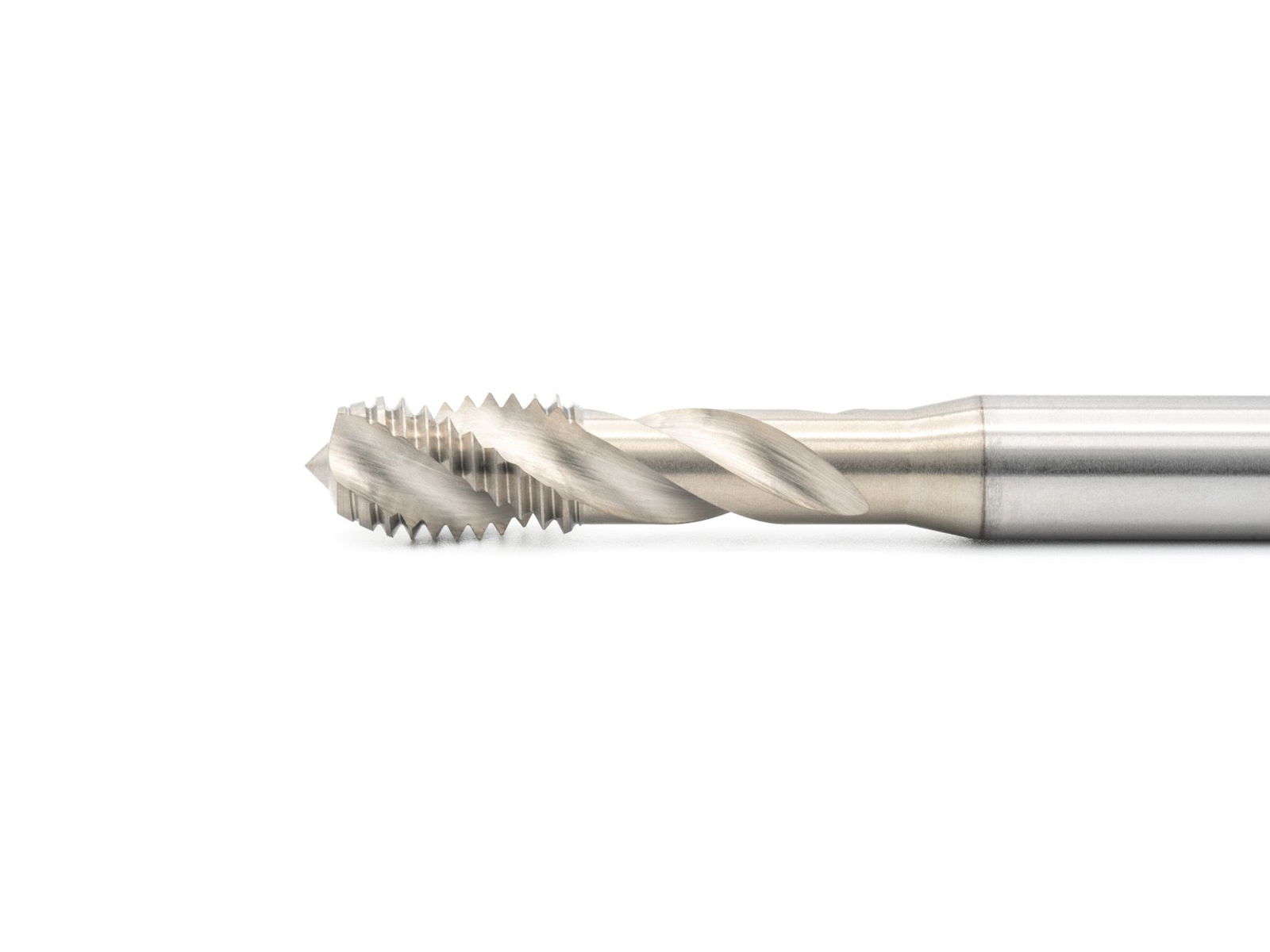

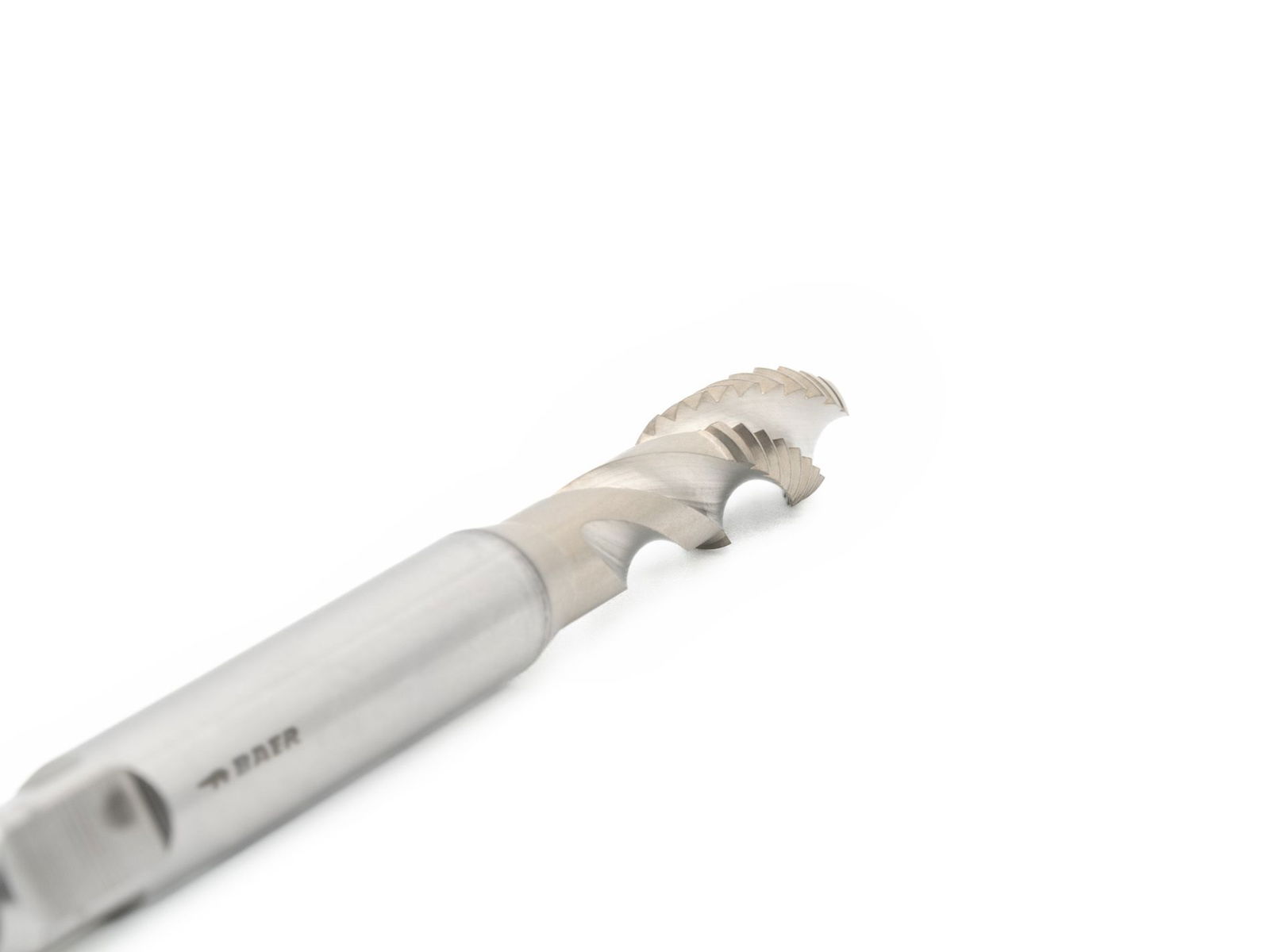

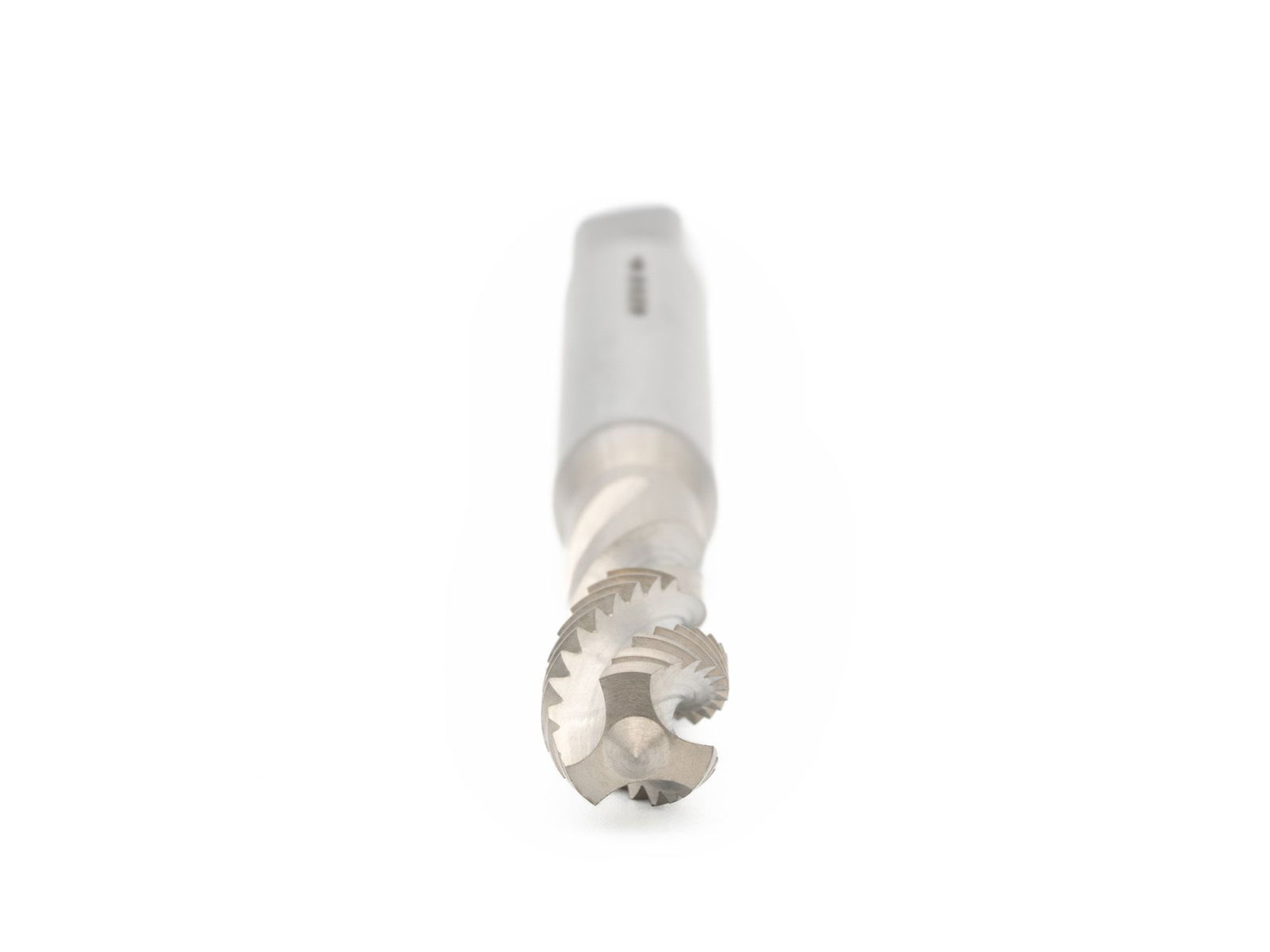

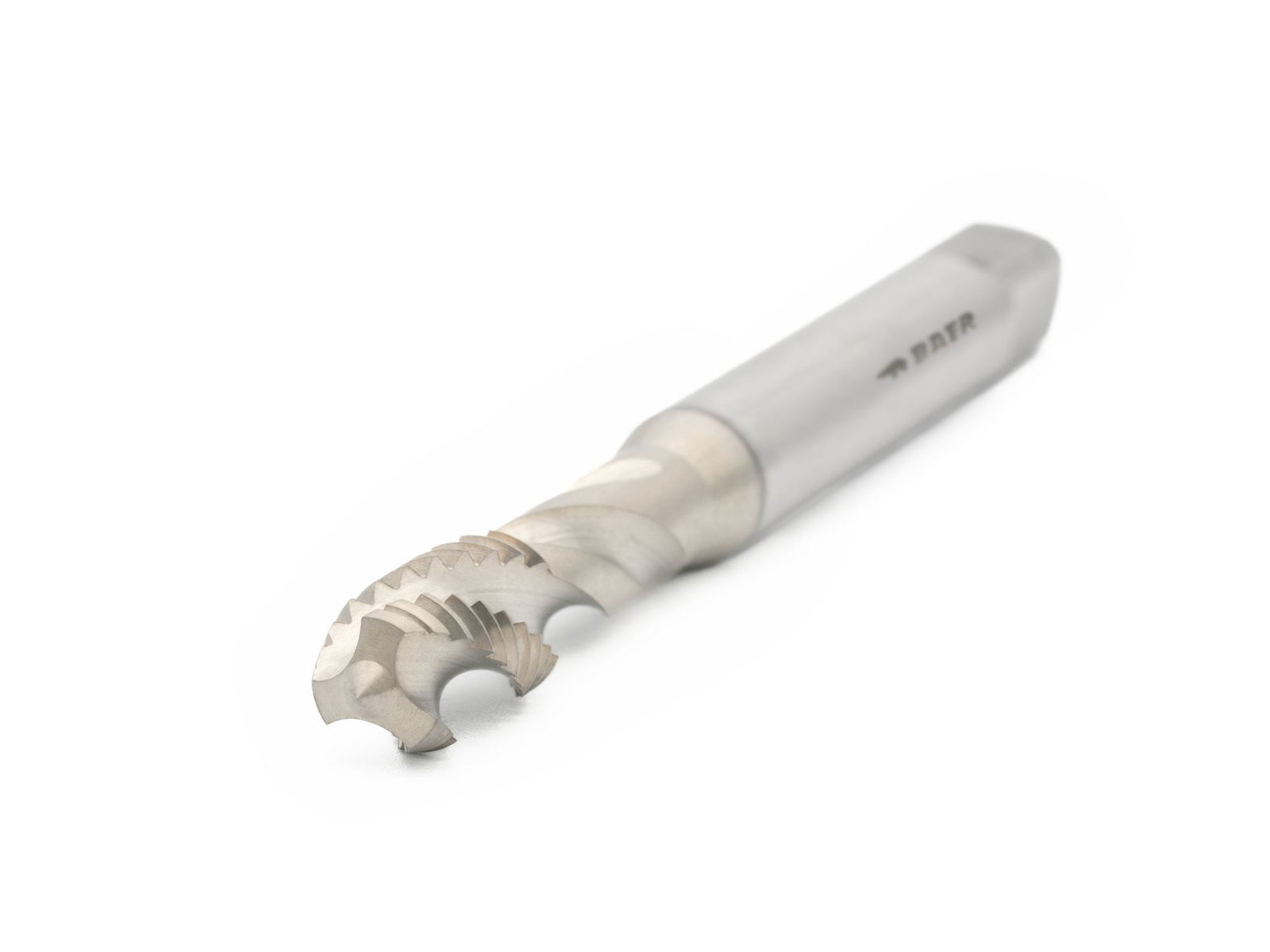

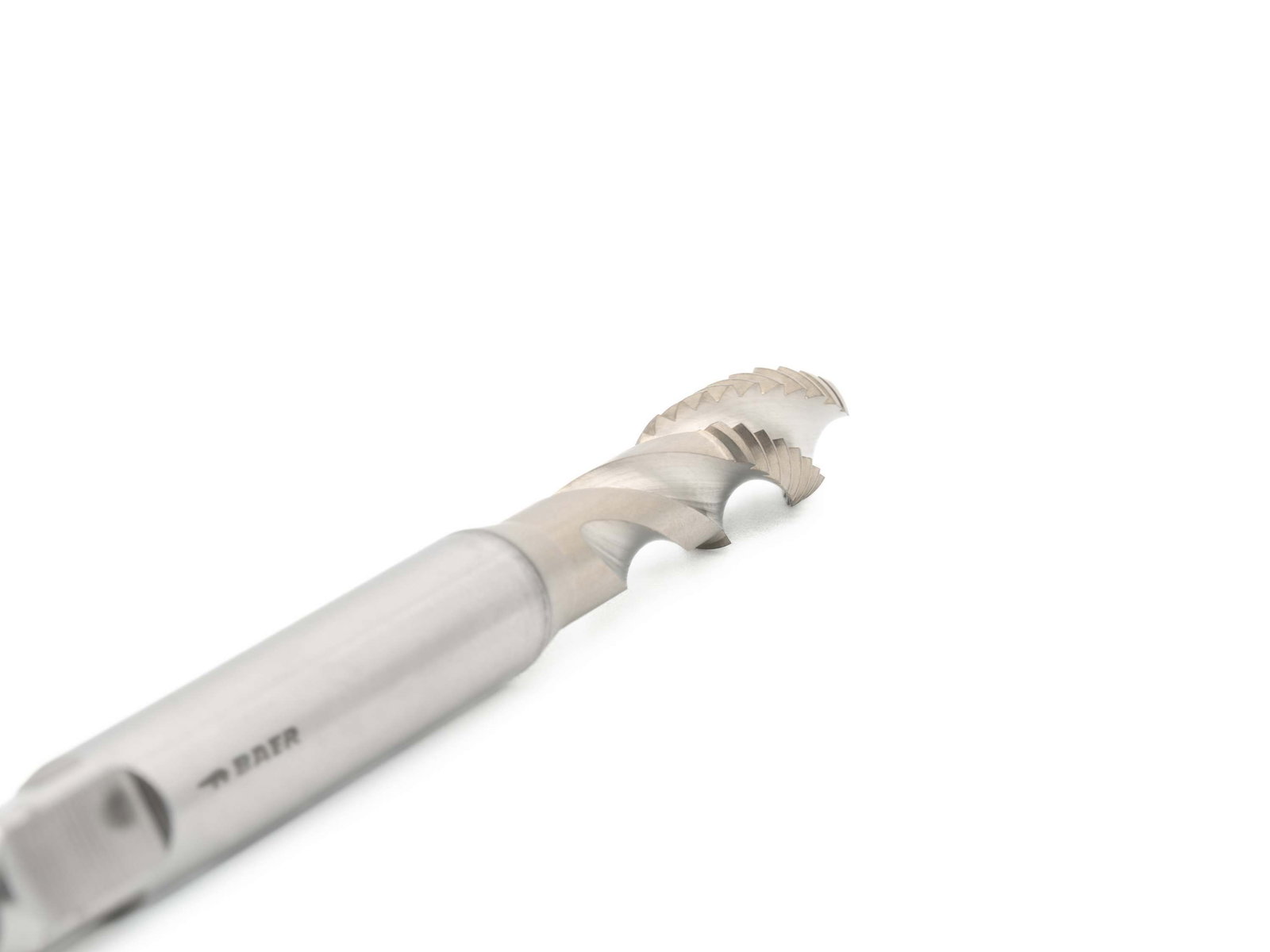

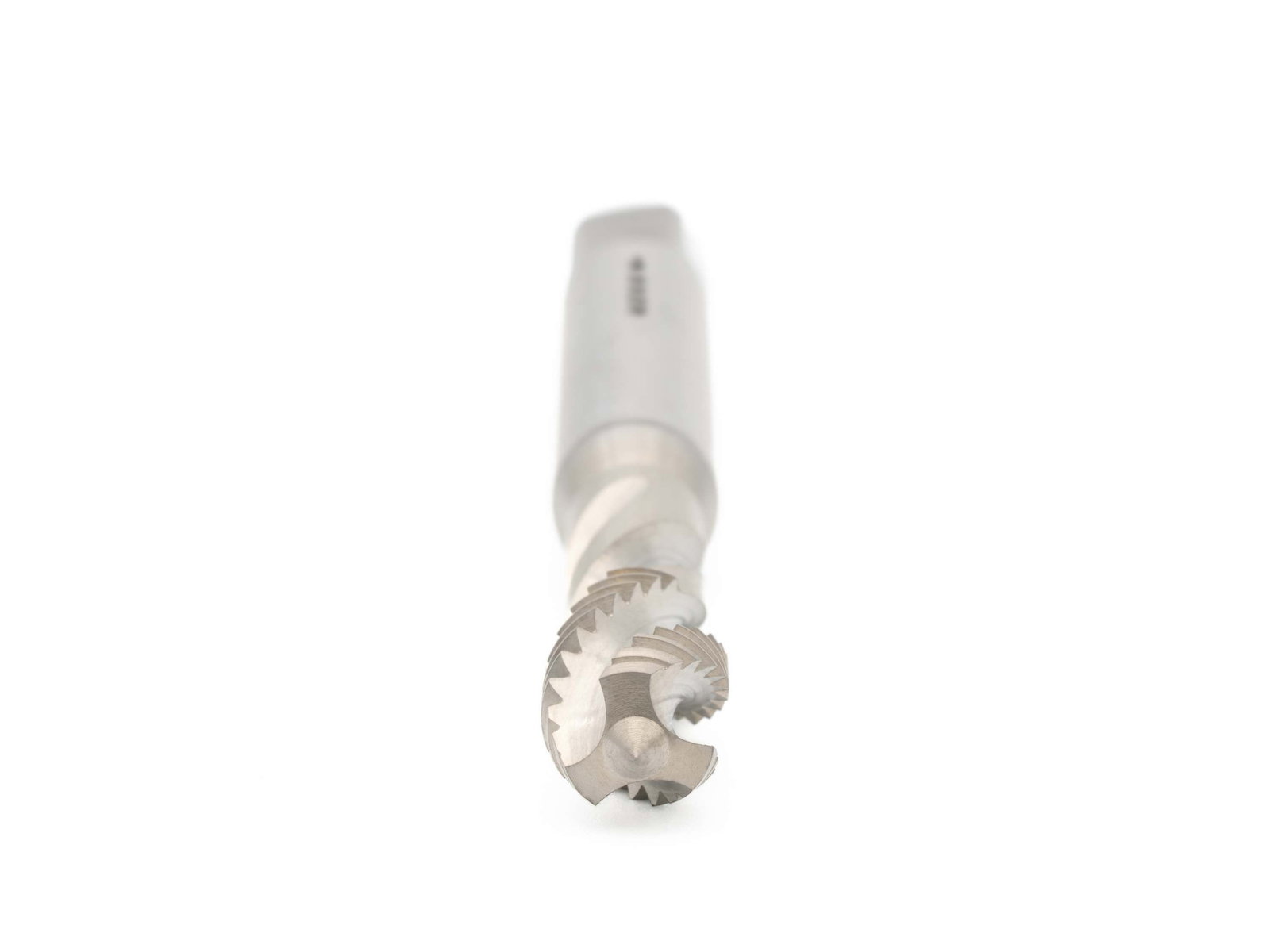

BAER HSSE Tarauds pour machines Aluminium à copeaux longs - 40° RSP - M 5 x 0,8

Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, le BAER- Tarauds pour machines peut être comparé en principe à des tarauds à une seule coupe, mais il est conçu pour être utilisé avec la machine.
Le Taraud a une tige renforcée selon la norme DIN 371, ce qui signifie que le diamètre de la tige est plus grand que le filet lui-même. Ainsi, Taraud fonctionne de manière plus stable. Cependant, cela limite la longueur de filetage qui peut être coupée avec. Il peut être utilisé pour Trou borgne, car le court Coupe et la forme hélicoïdale de la rainure assurent que le copeau est évacué vers l'arrière du trou.
Chaque matériau présente un Comportement des copeaux individuel . C'est pourquoi Taraud doit posséder les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi que se produit un bon Transport des copeaux et que l'on obtient un filetage ajustable.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps

Dimensions

Diamètre 5
Diamètre nominal en mm 5
Diamètre nominal en pouces 0,197
Dimension M 5 x 0,8
Inclinaison 0,8
Inclinaison en mm 0,8

Caractéristiques

Direction A droite
Groupe de produits Taraud
Matériel HSSE blank
Norme de filetage M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante jusqu'à 350 N/mm²
Standard DIN 371
Tolérance ISO2/6H
Type de produit Tarauds pour machines

Diamètre d'avant-trou: 4,2 mm
Diamètre d'avant-trou
4,2 mm
Image Type de trou: https://media.baer.tools/media/vector/fe/c5/5a/sackloch.svg
Type de trou
Trou borgne jusqu'à 3 x D
Image Forme: https://media.baer.tools/media/vector/c3/81/d5/gewindebohrer_spiral_nuten.svg
Forme / Géométrie
Forme C 40° RSP
Image Coupe: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Coupe
2-3 Passages
Image Élimination des copeaux
Élimination des copeaux
Les copeaux sont évacués vers le haut dans le sens inverse de la coupe
Image Refroidissement: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Refroidissement
Refroidissement extérieur et - Graissage
Image Matériel: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg
Matériel
HSSE blank
Image Résistance à la traction: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Résistance à la traction à température ambiante
jusqu'à 350 N/mm²
Tolérance: ISO2/6H
Tolérance
ISO2/6H

Applications

Aluminium à copeaux longs

Exemples d'applications

  • Filetage de vélo M5 pour le serrage de la corde

Dessin technique

Carré 4,9 mm
D1 M 5 x 0,8
D2 6 mm
Diamètre 5
L1 70 mm
L2 16 mm

Application – Exemples de matériaux

Aluminium non allié Vitesse de coupe vc en m/min
3.0225 Al99.5 10 - 18
3.0305 Al99.9 10 - 18
Alliages d'aluminium corroyés (non durcis) Vitesse de coupe vc en m/min
3.0505 AlMn0.5Mg0.5 10 - 20
3.0515 AlMn1 10 - 20
3.3315 AlMg1 10 - 20
3.3535 AlMg3 10 - 20
Alliages d'aluminium corroyés (durcis) Vitesse de coupe vc en m/min
3.1325 AlCuMg1 10 - 18
3.2315 AlMgSi1 10 - 18
3.3211 AlMg1SiCu 10 - 18
3.4365 AlZnMgCu1.5 10 - 18

Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
