BAER HSSE Tarauds pour machines Forme B - MF 22 x 1,5 - DIN 374

Name: BAER HSSE Tarauds pour machines Forme B - MF 22 x 1,5 - DIN 374
Brand: BAER
SKU: 120401045
Price: 27.54 EUR
Availability: InStock

27,54 €*

Prix TVA incluse plus frais de livraison

En stock

Commandez dans une Heure 8 Minutes

EAN 4058462034060

Numéro d'article 120401045

PDF Angebot erstellen

PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.

Informations de produit

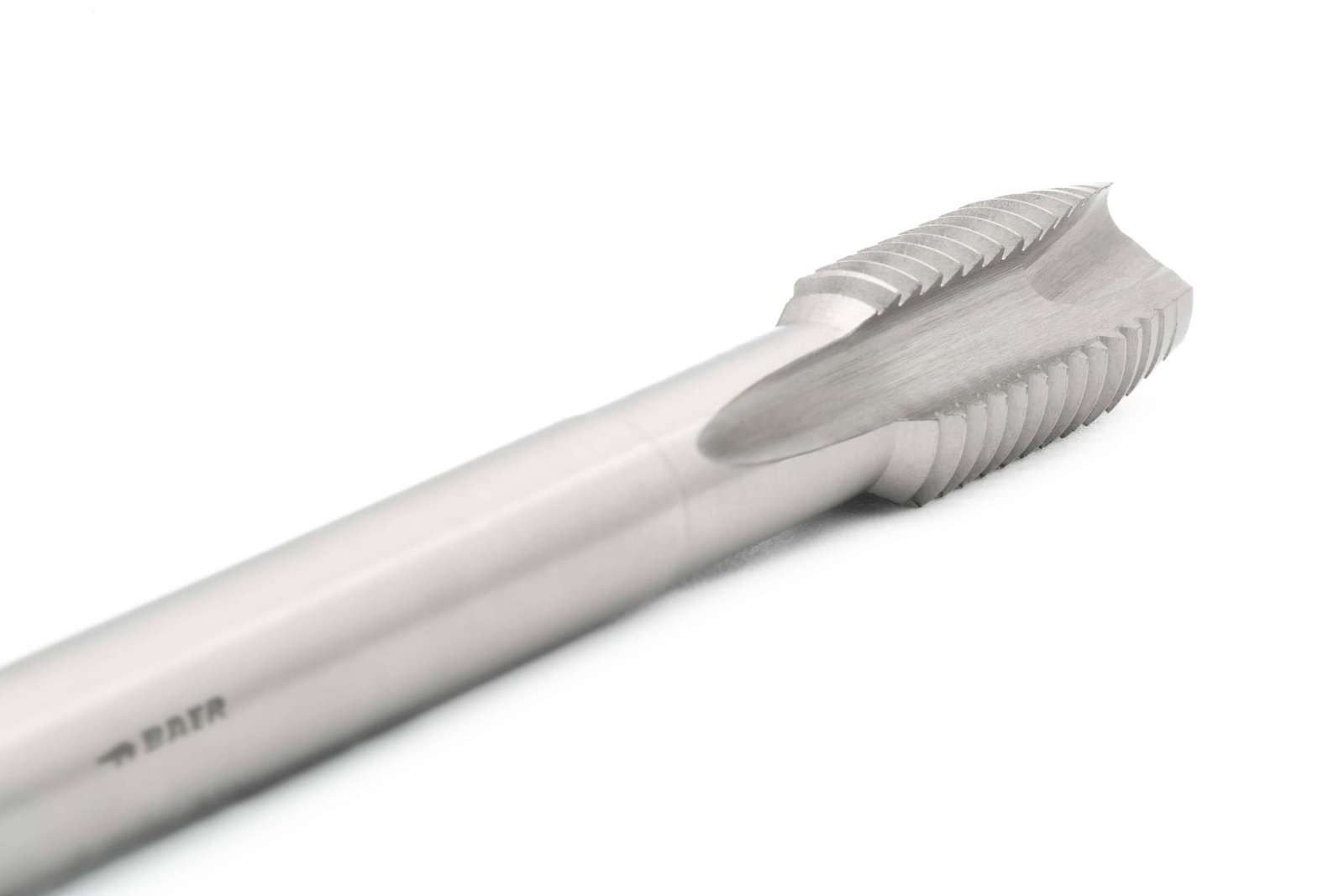

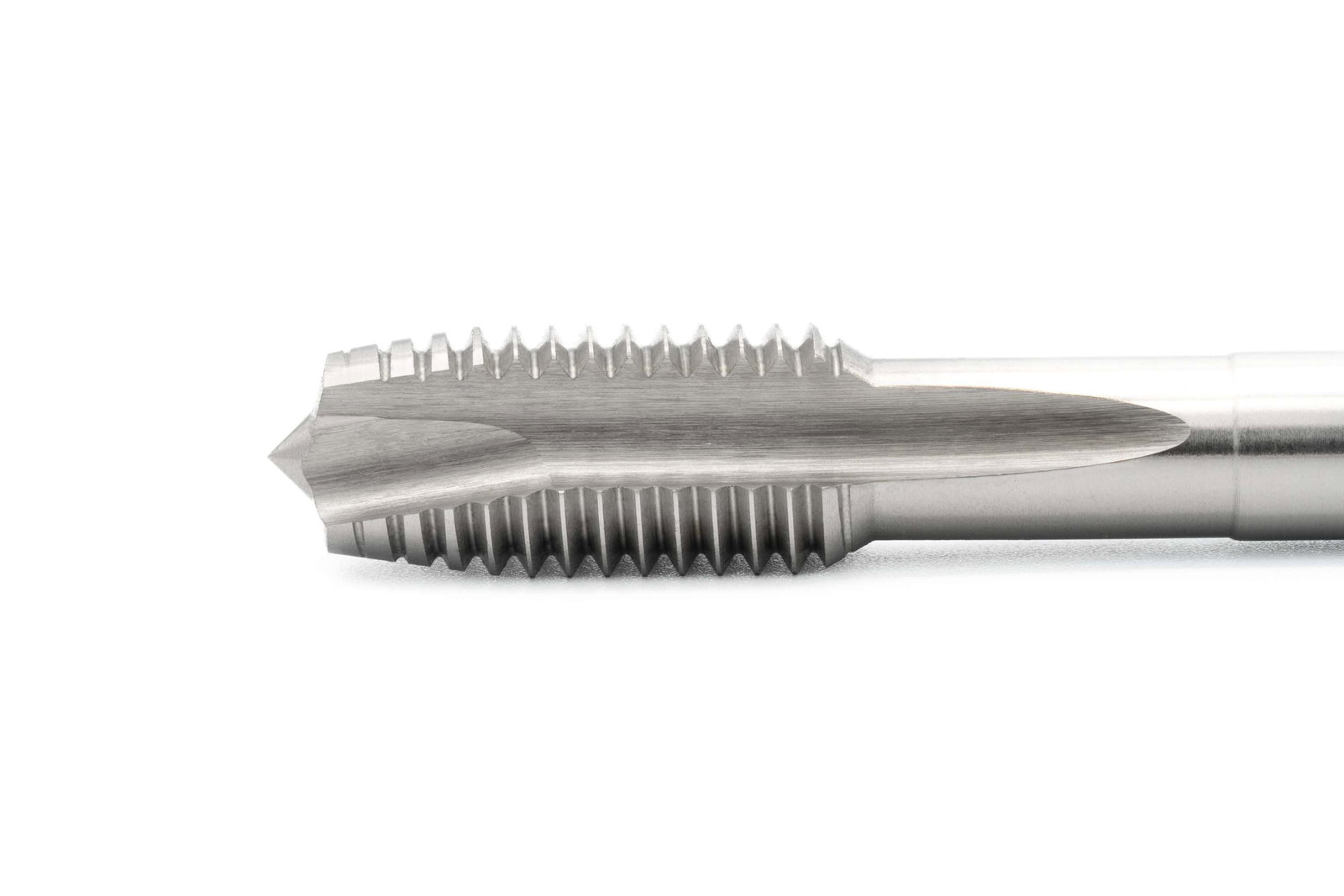

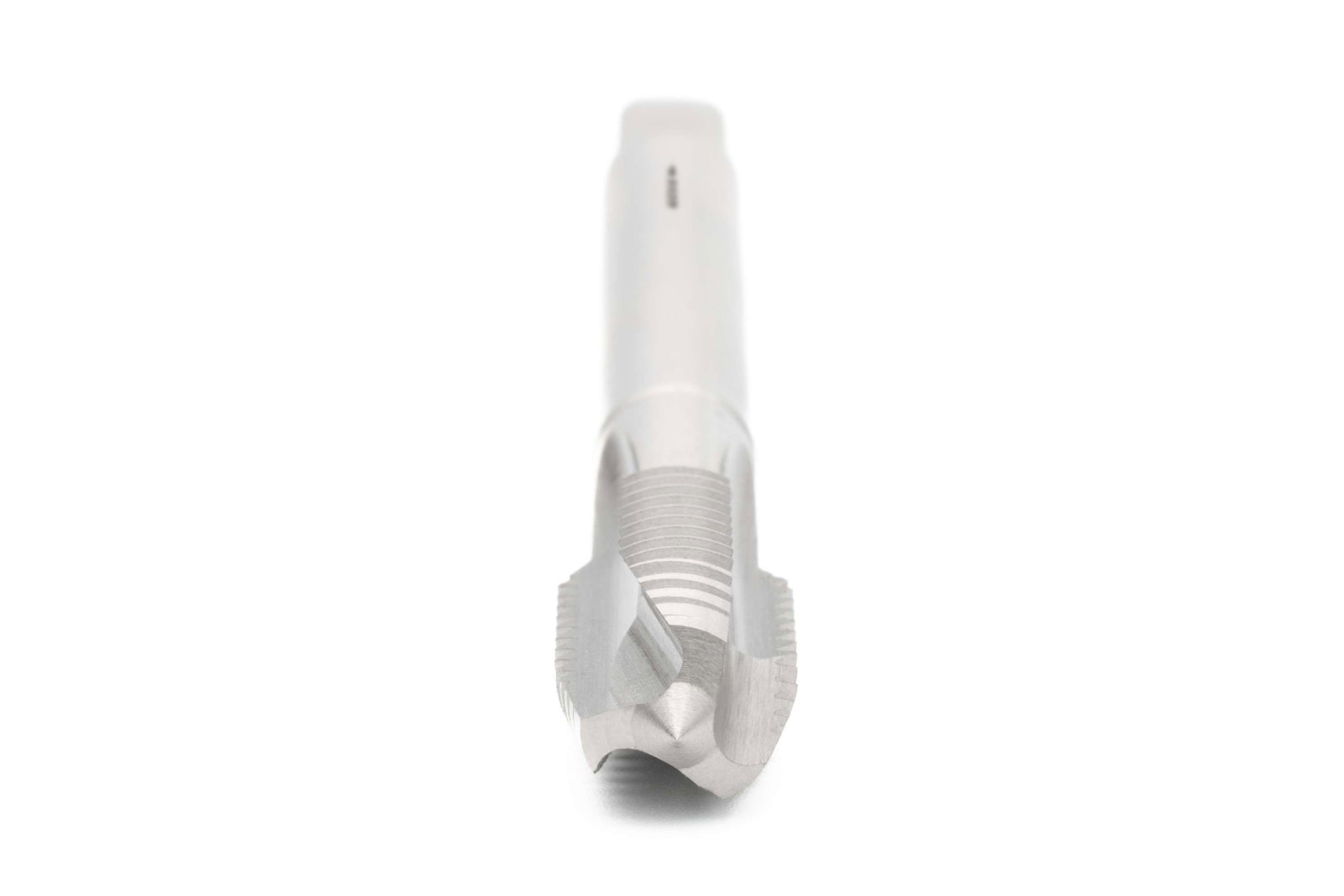

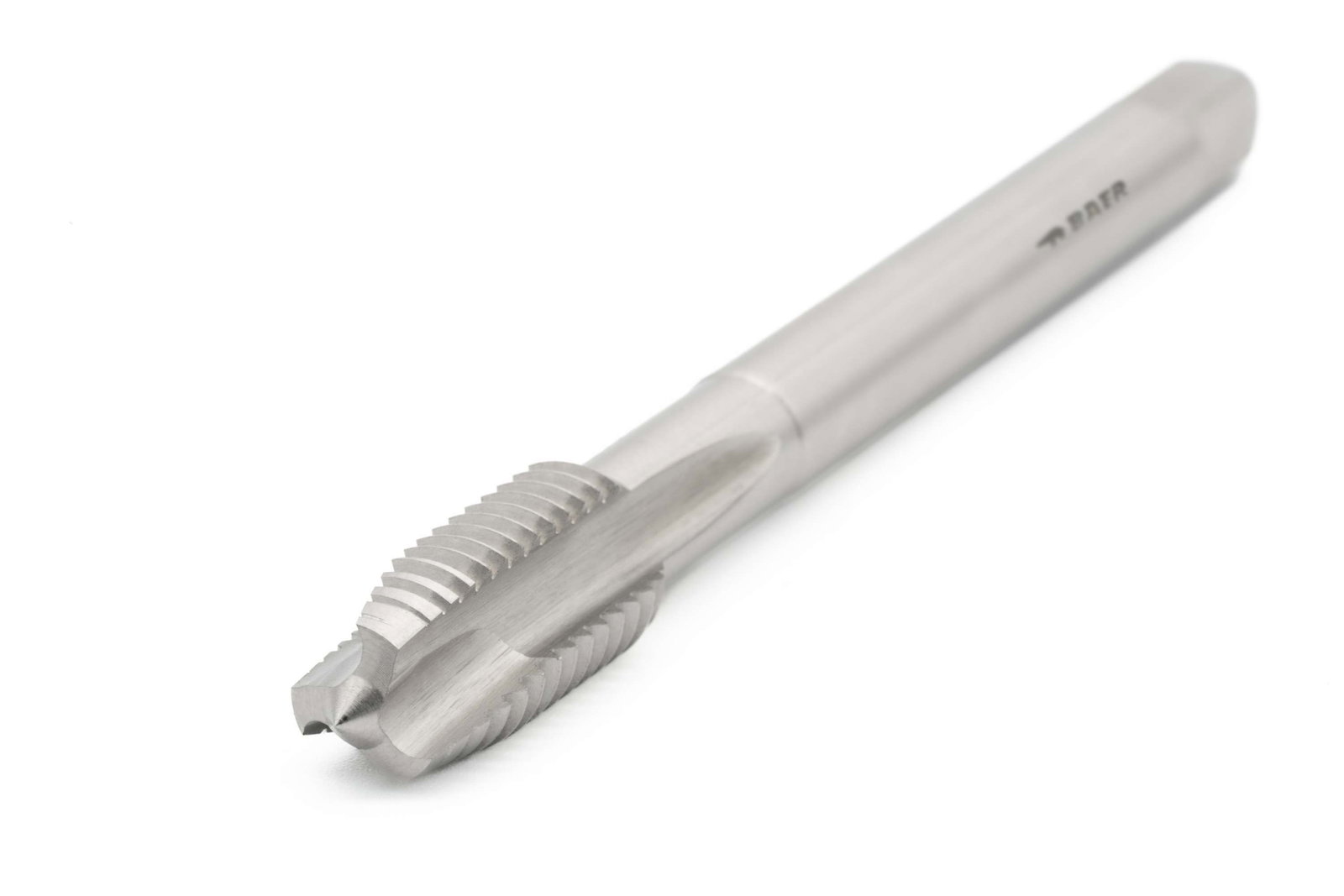

BAER HSSE Tarauds pour machines Forme B - MF 22 x 1,5 - DIN 374

Nos Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans la production industrielle que Tarauds pour machines est utilisé. Ils peuvent être utilisés, entre autres, dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, même si le BAER- Tarauds pour machines peut être fondamentalement comparé aux tarauds à une seule coupe, il est conçu pour être utilisé avec la machine.
Le taraud à machine peut être utilisé pour les trous débouchants, car le long Coupe, la forme droite de la rainure et le Coupe hélicoïdale font en sorte que le copeau soit transporté vers l'avant du trou.
Chaque matériau présente un Comportement des copeaux individuel. C'est pourquoi Taraud doit avoir les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi qu'un bon Transport des copeaux se produit et que l'on obtient un filetage ajustable.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps

Dimensions

Diamètre	22
Diamètre nominal en mm	22
Diamètre nominal en pouces	0,866
Dimension	MF 22 x 1,5
Inclinaison	1,5
Inclinaison en mm	1,5

Caractéristiques

Direction	A droite
Groupe de produits	Taraud
Matériel	HSSE blank
Norme de filetage	MF : ISO métrique Filetage fin selon DIN 13
Résistance à la traction à température ambiante	jusqu'à 900 N/mm² \| 27,1 HRC
Standard	DIN 374
Tolérance	ISO2/6H
Type de produit	Tarauds pour machines

Diamètre d'avant-trou
20,5 mm

Image Type de trou: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg

Type de trou
Trou de passage jusqu'à 4 x D

Image Forme: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg

Forme / Géométrie
Forme B avec Coupe hélicoïdale

Image Coupe: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg

Coupe
4-5 Passages

Élimination des copeaux
Les copeaux sont évacués vers le bas dans le sens de la coupe

Image Refroidissement: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg

Refroidissement
Refroidissement extérieur et - Graissage

Image Matériel: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg

Matériel
HSSE blank

Image Résistance à la traction: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg

Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC

Tolérance
ISO2/6H

Applications

Matériaux faciles à usiner jusqu'à 900 N/mm²
Aciers non alliés et faiblement alliés

Dessin technique

Carré	14,5 mm
D1	MF 22 x 1,5
D2	18 mm
Diamètre	22
L1	125 mm
L2	25 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés		Vitesse de coupe v_c en m/min
1.0037	St 37-2	5 - 12
1.0044	St 44-2	5 - 12
1.0039	S 235JRG1+CR	5 - 12
1.0060	St 60-2	5 - 10

Aciers de décolletage		Vitesse de coupe v_c en m/min
1.0718	9 SMnPb 28	5 - 12
1.0721	10 S 20	5 - 12
1.0736	9 SMn 36	5 - 12
1.0726	35 S 20	5 - 10

Acier moulé		Vitesse de coupe v_c en m/min
1.0420	GS-38	8 - 15
1.1120	GS-20 Mn 5	5 - 15
1.5633	GS-24 Ni 8	5 - 12
1.7379	GS-18 CrMo 9 10	5 - 12

Aciers de construction alliés		Vitesse de coupe v_c en m/min
1.5415	15 Mo 3	5 - 12
1.5622	14 Ni 6	5 - 10
1.7335	13 CrMo 4 4	5 - 10
1.7715	14 MoV 6 3	5 - 10

Vitesse de coupe v_c [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
