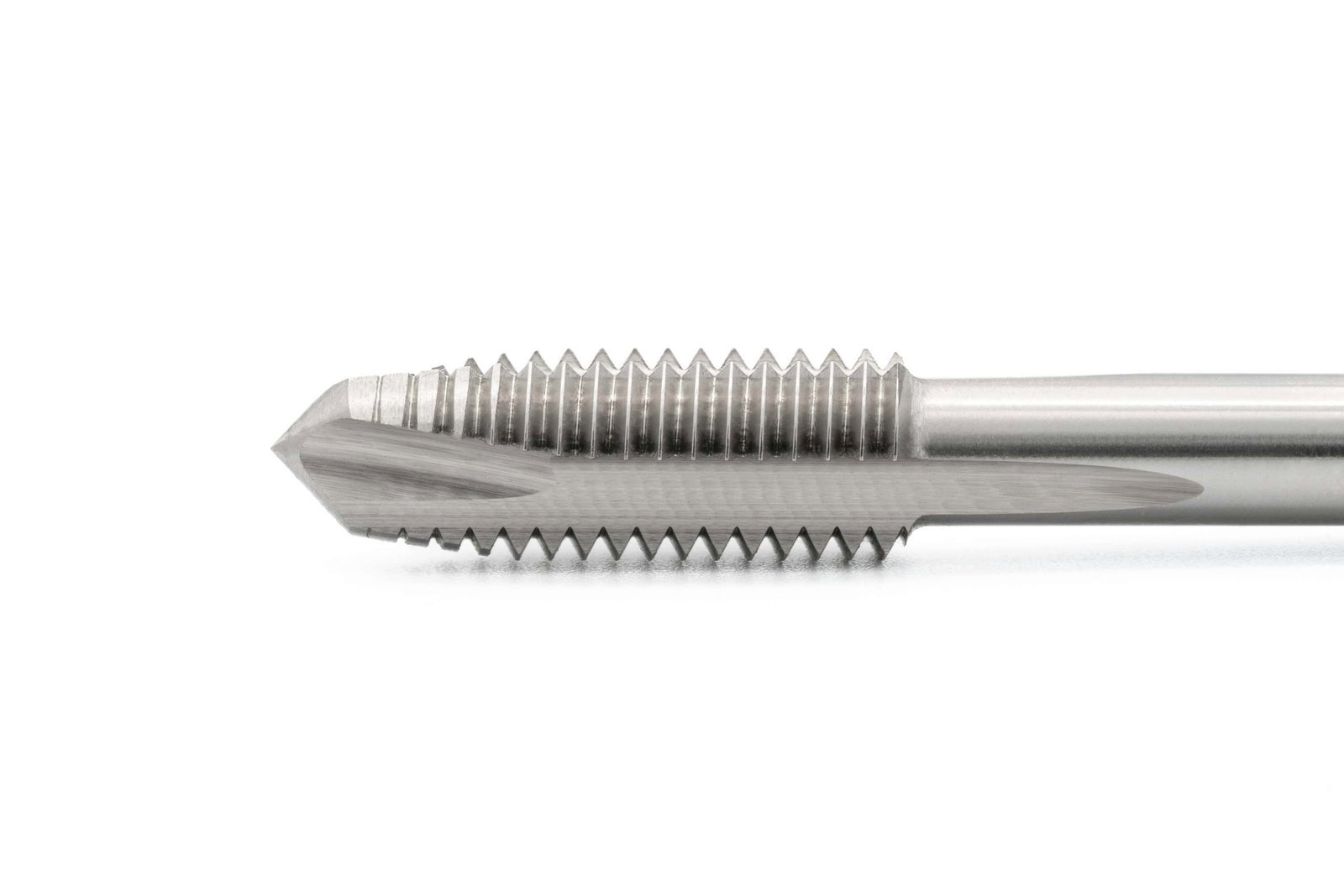

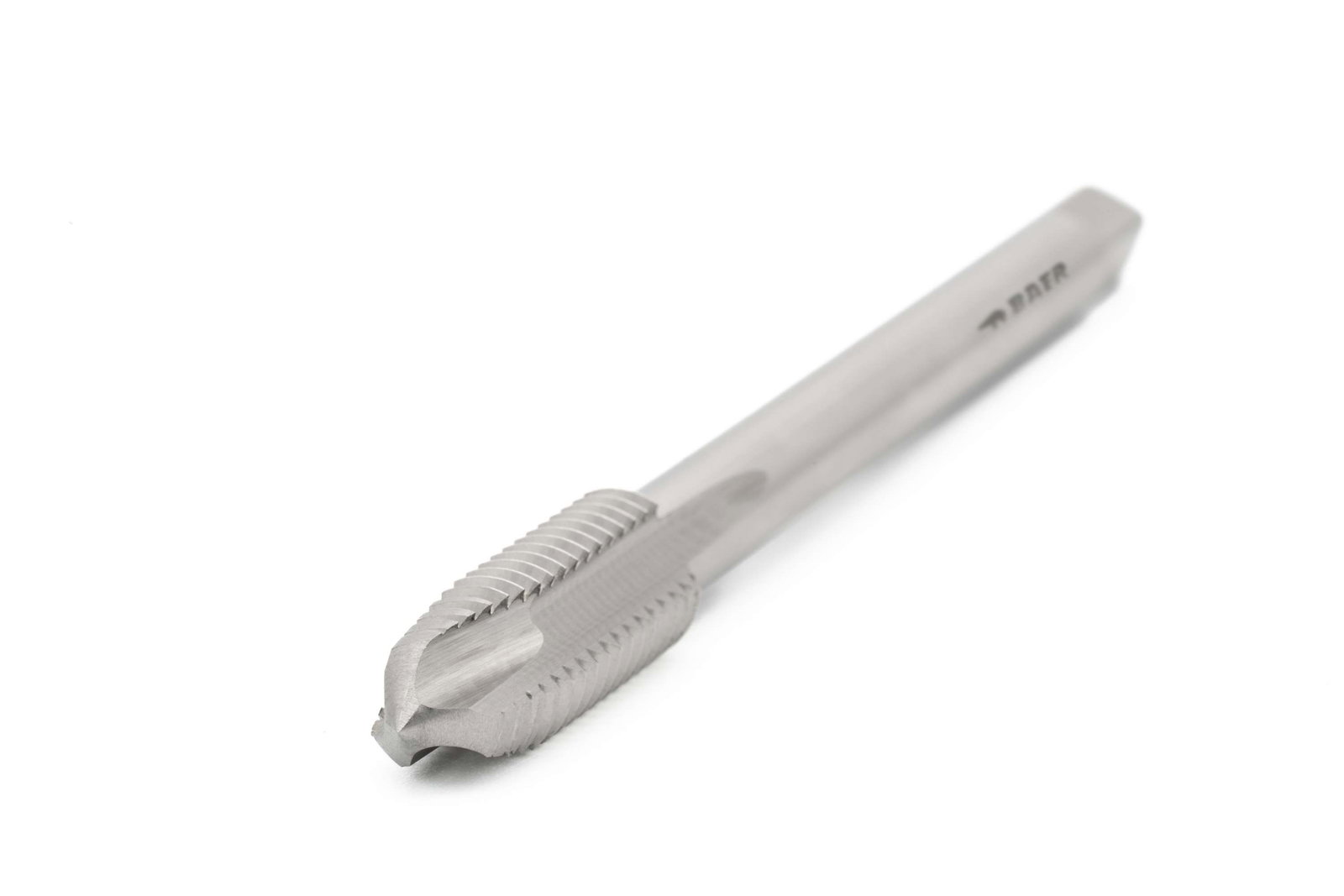

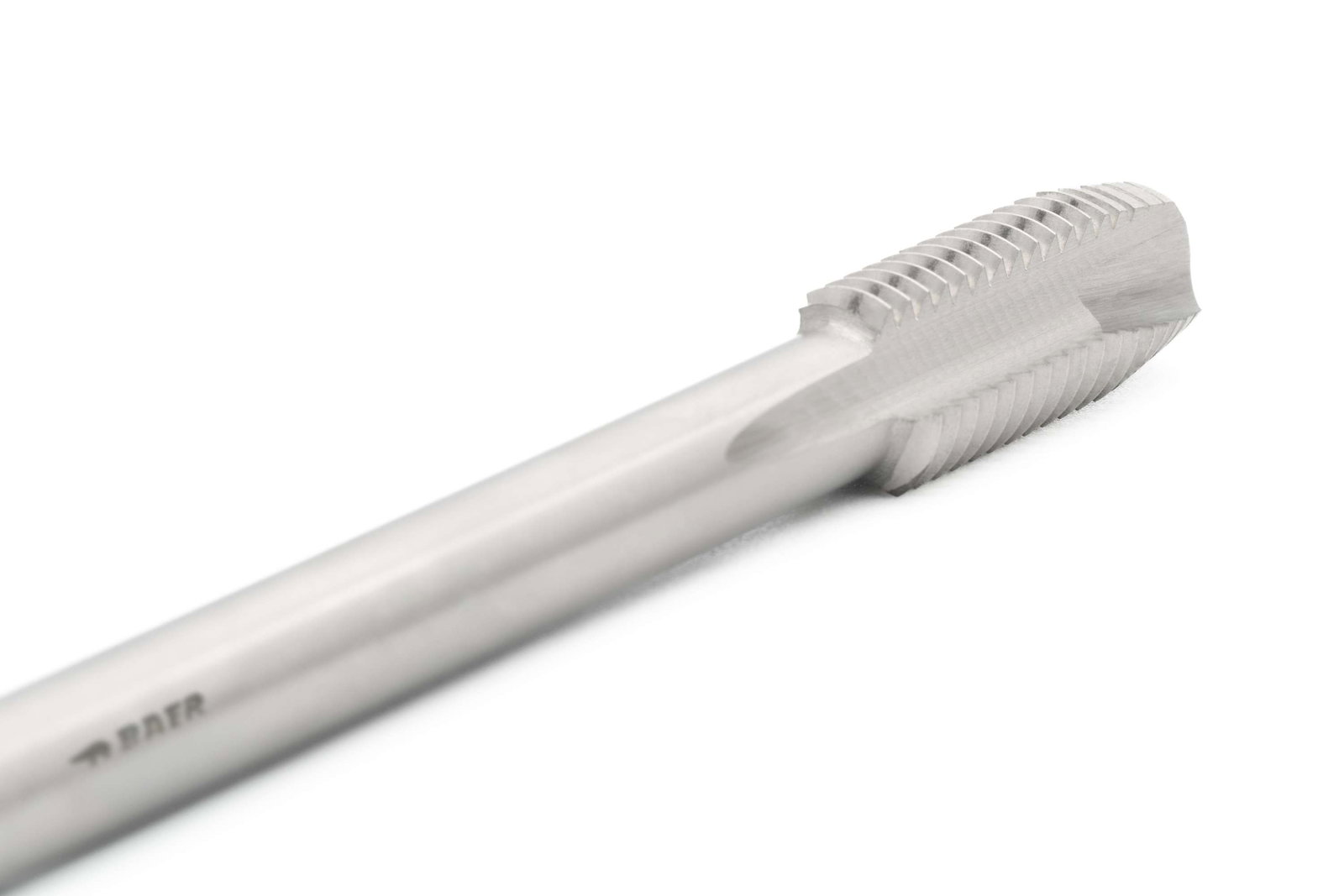

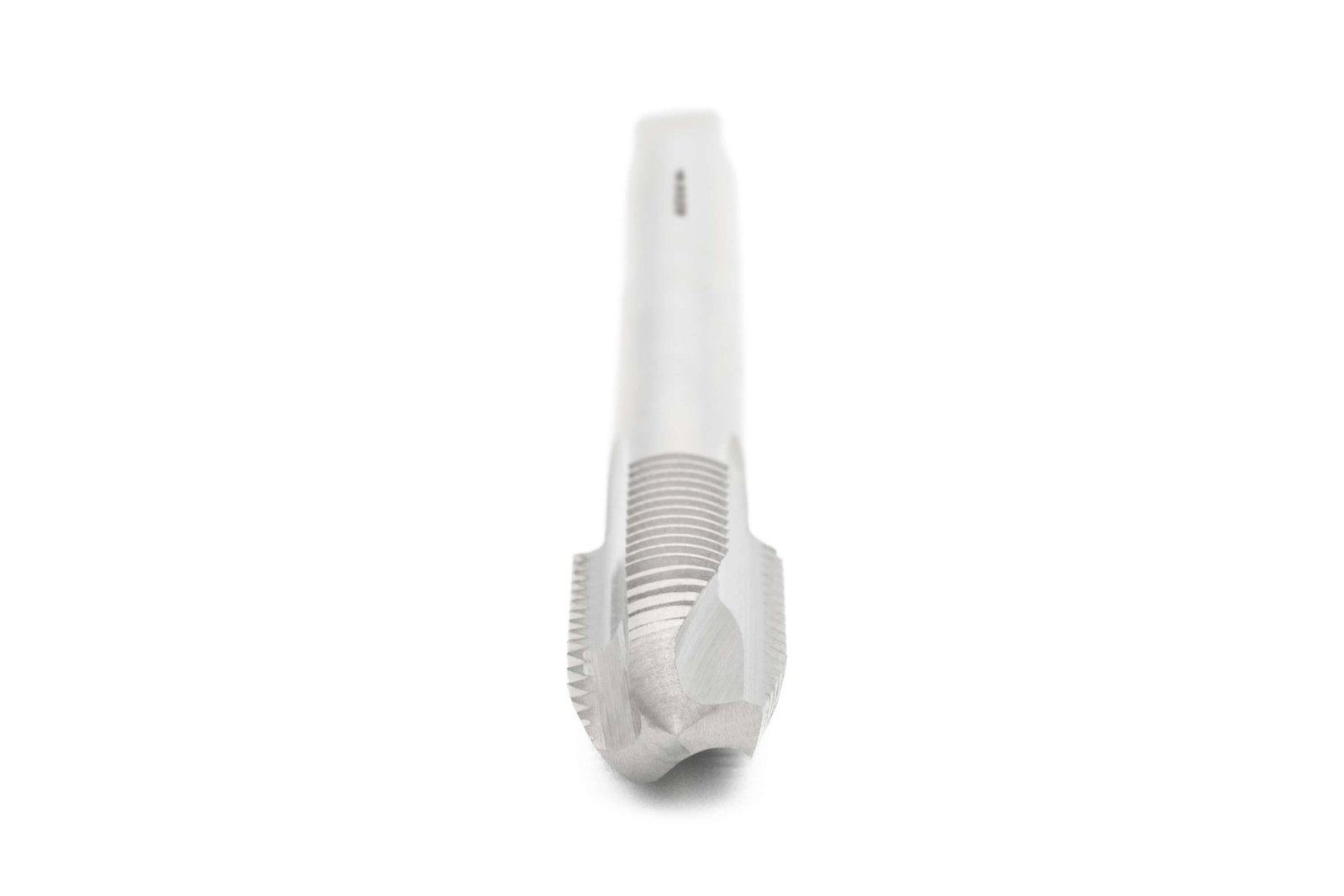

BAER HSSE Tarauds pour machines Forme B - MF 3 x 0,35 - GAUCHE - DIN 374


Nos tarauds machine sont des outils performants et fiables pour un Usinage efficace en une seule passe avec la machine. Les tarauds machine sont utilisés surtout dans la fabrication industrielle. Ils peuvent être utilisés, entre autres, sur des centres d'usinage CNC, des Machines de découpe de filetage, des Visseuses sans fil et des bras de taraudage pneumatiques. Grâce à leur rendement élevé et à leurs faibles coûts de production, ils sont souvent employés en production en série. Le filetage est réalisé à la machine en une seule opération. Ainsi, bien que le taraud machine BAER soit comparable, dans son principe, aux Tarauds à incision, il est conçu pour être utilisé avec la machine.
Le Taraud à gauche fonctionne dans le sens inverse des aiguilles d'une montre, tout comme une vis à Filetage à gauche se serre dans le sens inverse des aiguilles d'une montre.
Le taraud machine convient pour les Trous traversants, car l'entrée longue, les goujures droites et la pointe en spirale assurent l'évacuation des copeaux vers l'avant, hors du trou.
Chaque matériau présente un comportement de Copeau qui lui est propre. C'est pourquoi les Tarauds doivent avoir l'Angle de coupe adapté et, pour des résultats encore meilleurs, une surface spécialement traitée. C'est la seule façon d'obtenir un bon Transport des copeaux et de réaliser un filetage conforme au Calibre.
La haute qualité de l'acier HSSE allié au cobalt que nous utilisons garantit des outils extrêmement durables et robustes. Grâce à des procédés de trempe spéciaux et à des Revenus répétés, la structure de dureté est très homogène, ce qui constitue la base idéale d'un véritable Taraud BAER. Cela augmente la Ténacité et la Stabilité des Tarauds, qui restent ainsi plus longtemps en service.

Dimensions

Carré 2,1 mm
Diamètre 3
Diamètre nominal en mm 3
Diamètre nominal en pouces 0,118
Dimension MF 3 x 0,35
Pas 0,35
Pas en mm 0,35

Caractéristiques

Direction GAUCHE
Groupe de produits Taraud
Matériel HSSE blank
Norme de filetage MF : ISO métrique Filetage fin selon DIN 13
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Standard DIN 374
Tolérance ISO2/6H
Type de produit Tarauds pour machines

Informations techniques - Tarauds

Représentation schématique de Diamètre d'avant-trou
Diamètre d'avant-trou
2,65 mm
Représentation schématique de  Type de trou
Type de trou
Trou de passage jusqu'à 4 x D
Représentation schématique de Forme / Géométrie
Forme / Géométrie
Forme B avec entrée hélicoïdale
Représentation schématique de  Coupe
Coupe
4-5 Passages
Représentation schématique de  Élimination des copeaux
Élimination des copeaux
Les copeaux sont évacués vers le bas dans le sens de la coupe
Représentation schématique de  Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Matériel
Matériel
HSSE blank
Représentation schématique de Résistance à la traction à température ambiante
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Représentation schématique de Tolérance: ISO2/6H
Tolérance
ISO2/6H

Applications

  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés

Dessin technique

Dessin technique taraud queue de dépassement
Carré 2,1 mm
D1 MF 3 x 0,35
D2 2,2 mm
Diamètre 3
L1 56 mm
L2 9 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés Vitesse de coupe vc en m/min
1.0037 St 37-2 5 - 12
1.0044 St 44-2 5 - 12
1.0039 S 235JRG1+CR 5 - 12
1.0060 St 60-2 5 - 10
Aciers de décolletage Vitesse de coupe vc en m/min
1.0718 9 SMnPb 28 5 - 12
1.0721 10 S 20 5 - 12
1.0736 9 SMn 36 5 - 12
1.0726 35 S 20 5 - 10
Acier moulé Vitesse de coupe vc en m/min
1.0420 GS-38 8 - 15
1.1120 GS-20 Mn 5 5 - 15
1.5633 GS-24 Ni 8 5 - 12
1.7379 GS-18 CrMo 9 10 5 - 12
Aciers de construction alliés Vitesse de coupe vc en m/min
1.5415 15 Mo 3 5 - 12
1.5622 14 Ni 6 5 - 10
1.7335 13 CrMo 4 4 5 - 10
1.7715 14 MoV 6 3 5 - 10

Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
