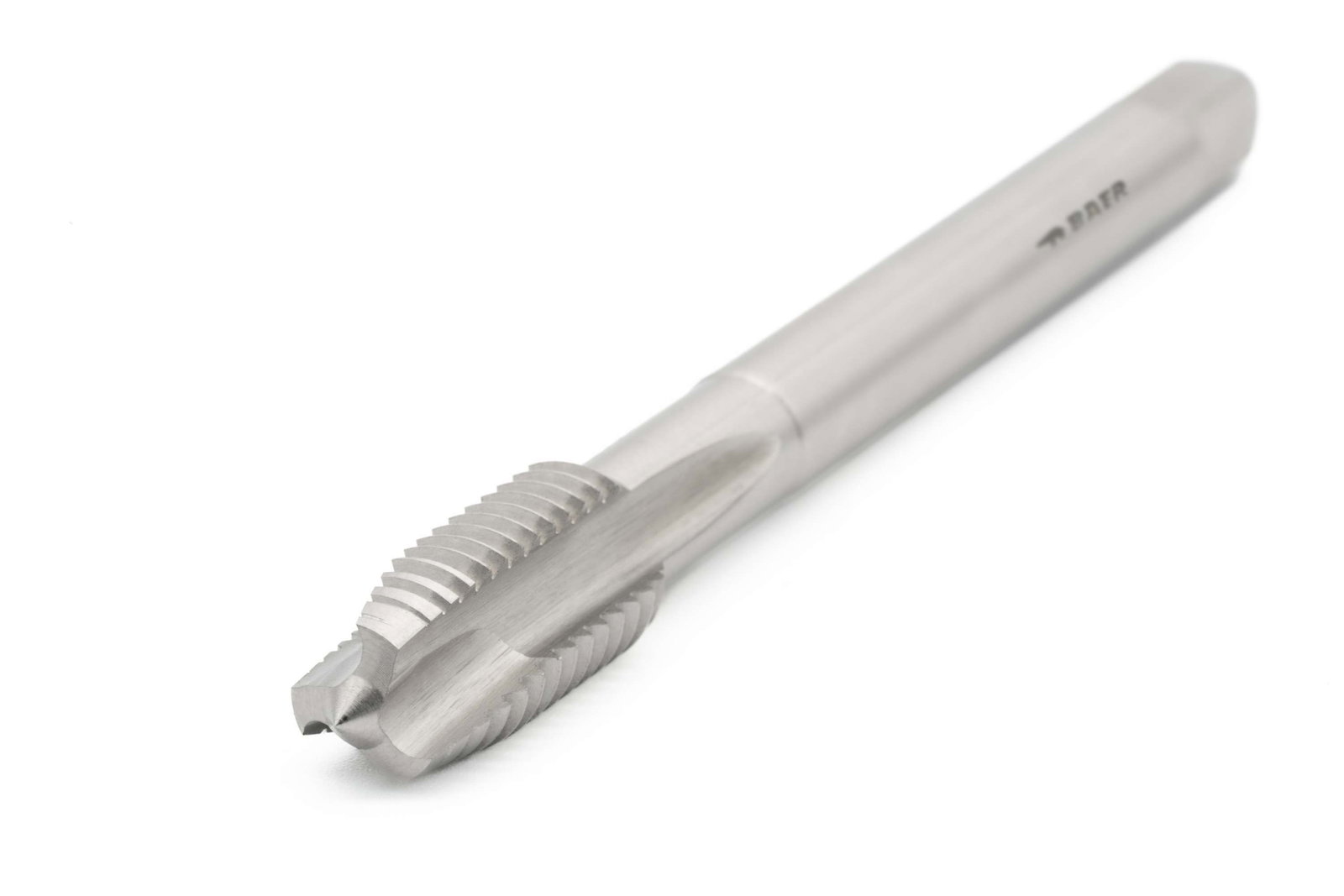

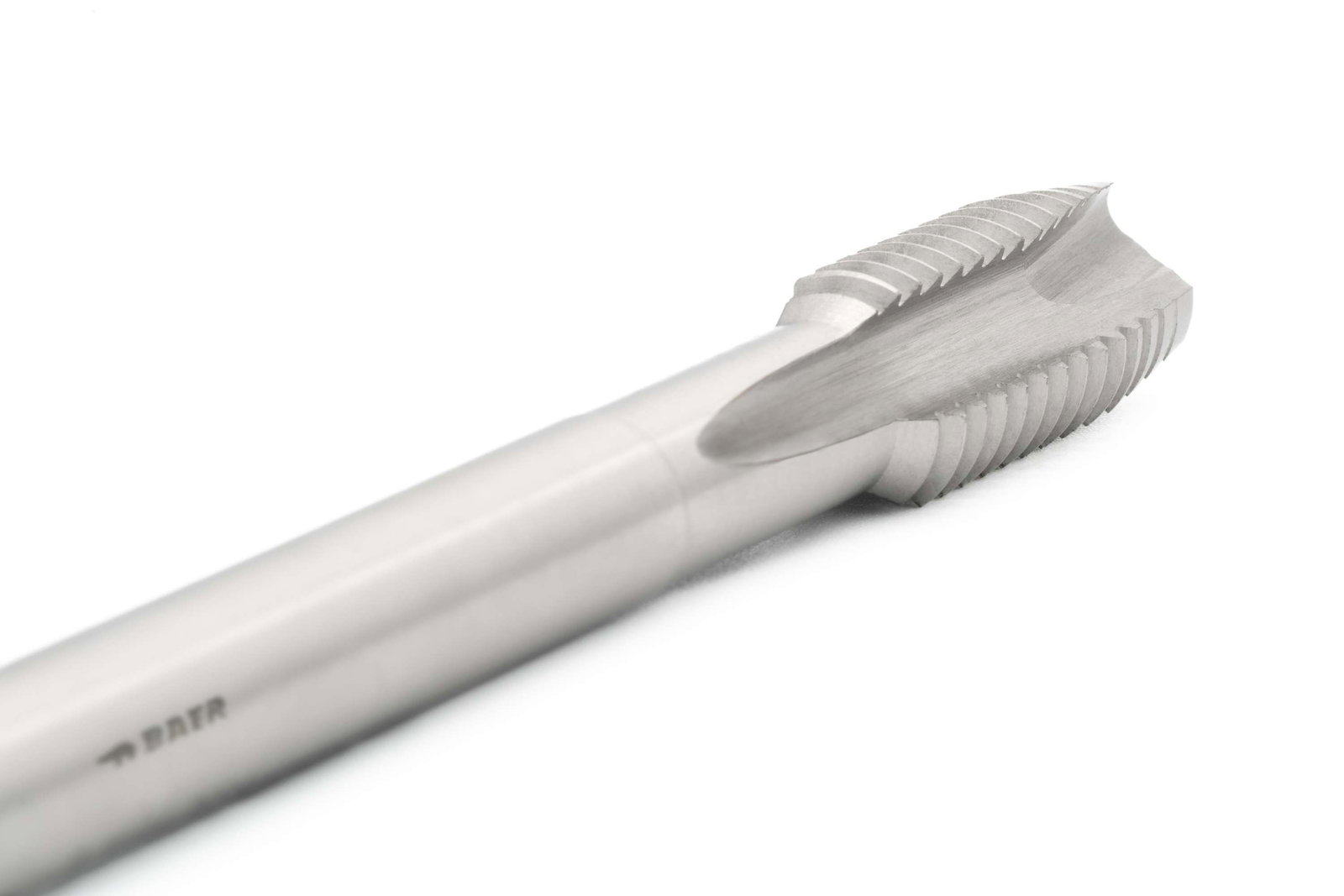

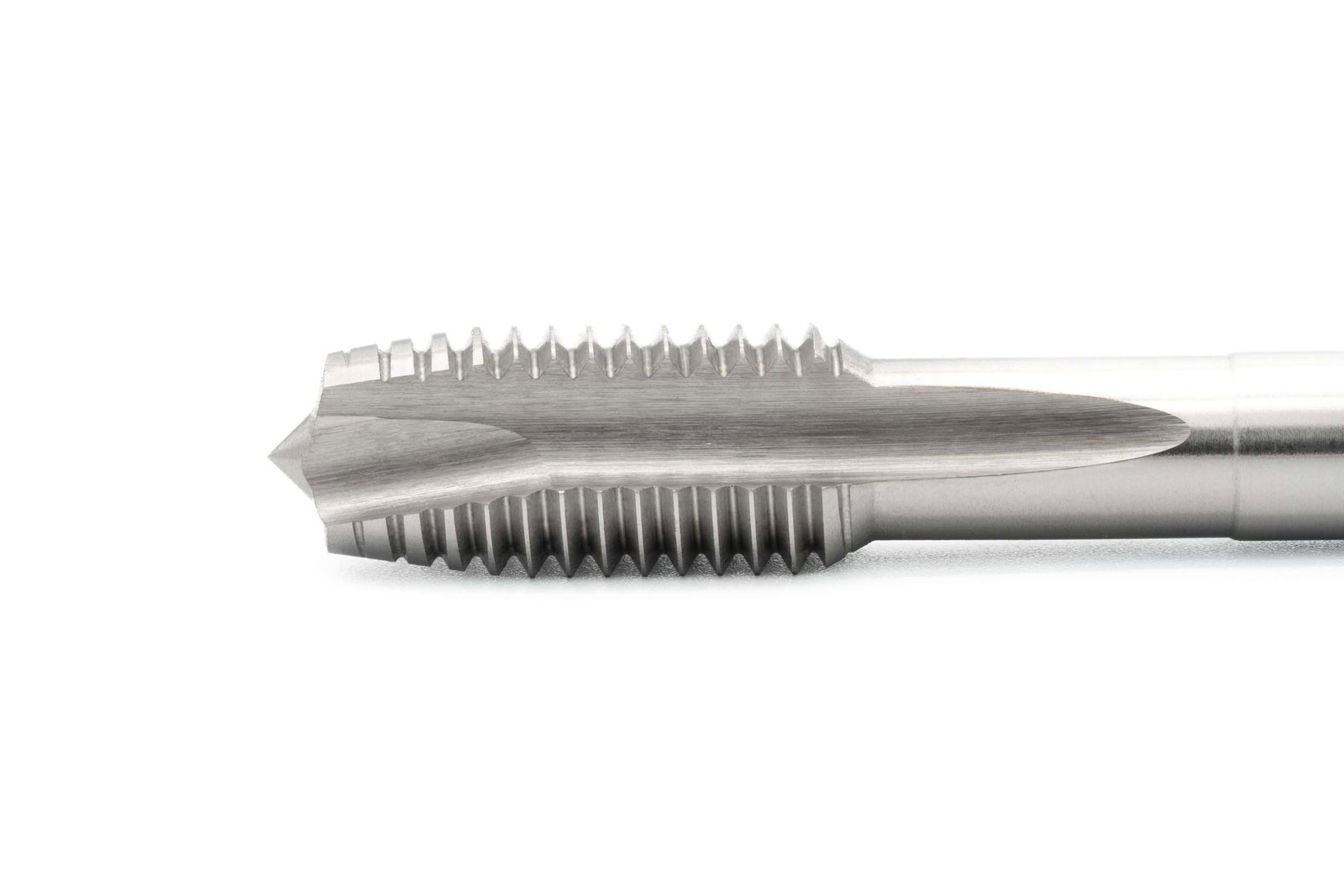

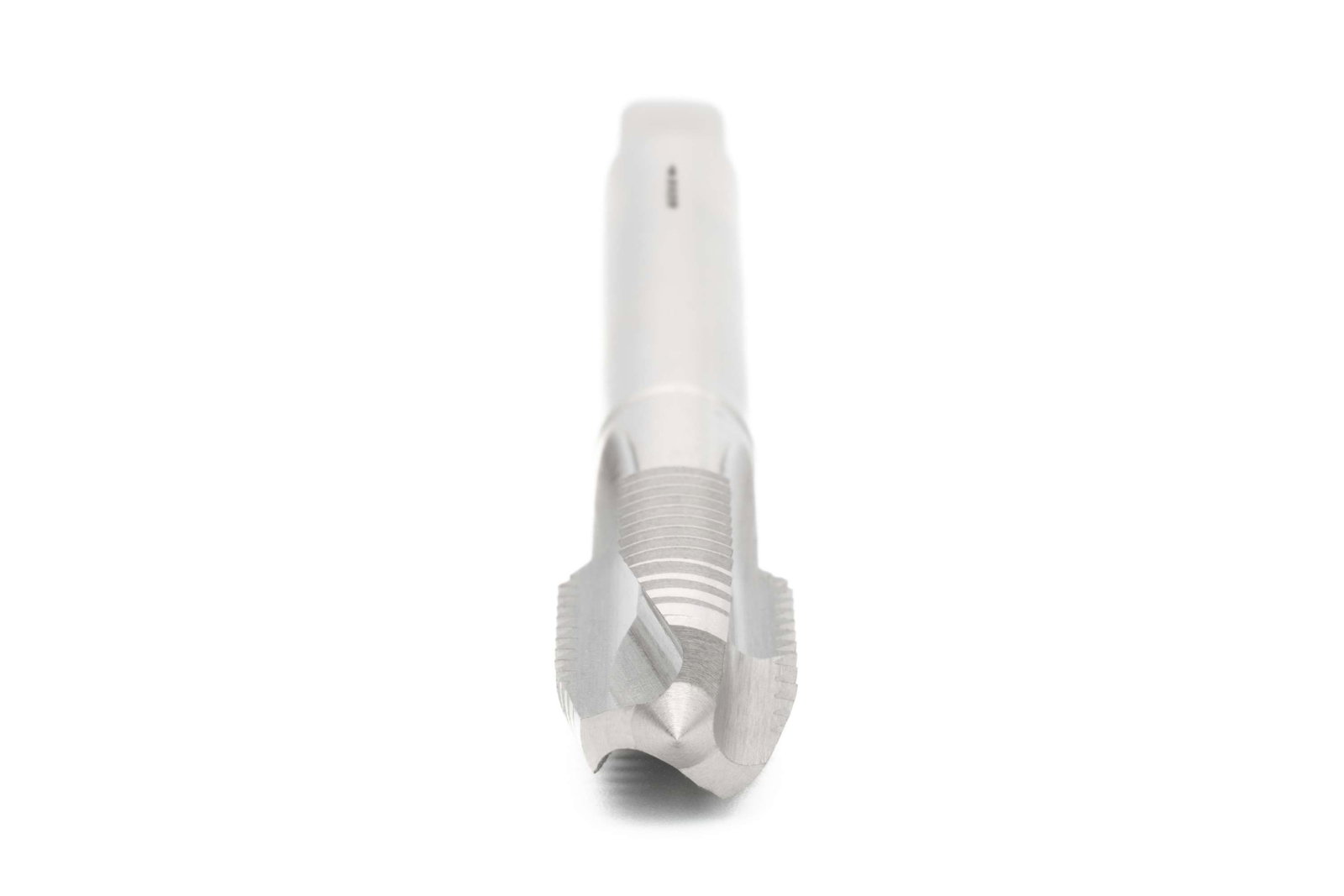

BAER HSSE Tarauds pour machines - Forme B - UNF 3/4 x 16 - DIN 376
En stock
- Commandez dans les 8 h 50 min
- Expédition aujourd'hui
- Livraison estimée jeu. 19 nov. – ven. 20 nov.
- Livraison express en Allemagne : commandez avant 13:00, livraison demain
BAER HSSE Tarauds pour machines - Forme B - UNF 3/4 x 16 - DIN 376
Nos tarauds machine sont des outils puissants et fiables pour un usinage efficace en une seule passe avec la machine. Les tarauds machine sont utilisés en particulier dans la fabrication industrielle. Ils peuvent être utilisés, entre autres, sur des machines CNC, des machines de découpe de filetage, des visseuses sans fil et des bras de taraudage pneumatiques. Caractérisés par un rendement élevé et de faibles coûts de production, ils sont souvent employés en production de série. Le filetage est réalisé à la machine en une seule opération. Ainsi, bien que le taraud machine BAER soit fondamentalement comparable aux Tarauds à incision, il est conçu pour être utilisé avec la machine.
Le Taraud possède une queue à dégagement selon DIN 376. Cela signifie que la queue a un diamètre inférieur à celui du filetage. Le Taraud peut ainsi également être utilisé dans des trous plus profonds et pour des longueurs de filetage plus importantes. Cela signifie que le
peut également être utilisé dans des trous plus profonds et pour des longueurs de filetage plus importantes, car l'entrée longue, les goujures droites et la pointe hélicoïdale assurent que le Copeau est transporté vers l'avant hors du trou. Chaque matériau a son propre comportement de Copeau. Les Tarauds doivent donc présenter l'Angle de coupe adéquat et, pour de meilleurs résultats encore, une surface spécialement traitée. C'est la seule façon d'obtenir un bon Transport des copeaux et de réaliser un filetage conforme au Calibre.
La haute qualité de l'acier HSSE allié au cobalt que nous utilisons garantit des outils extrêmement durables et robustes. Grâce à des procédés de trempe spéciaux et à des Revenus répétés, la structure de dureté est très homogène, ce qui constitue la base idéale d'un véritable Taraud BAER. Cela augmente la Ténacité et la Stabilité des Tarauds, qui restent ainsi plus longtemps en service.
Dimensions
| Carré |
11 mm |
|---|---|
| Diamètre |
3/4 |
| Diamètre nominal en mm |
19,05 |
| Diamètre nominal en pouces |
0,75 |
| Dimension |
UNF 3/4 x 16 |
| Pas |
16 |
| Pas en mm |
1,587 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 376 |
| Tolérance |
2B |
| Type de produit |
Tarauds pour machines |
Informations techniques - Tarauds
17,5 mm
Trou de passage jusqu'à 4 x D
Forme B avec entrée hélicoïdale
4-5 Passages
Les copeaux sont évacués vers le bas dans le sens de la coupe
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 900 N/mm² | 27,1 HRC
2B
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
11 mm |
|---|---|
| D1 |
UNF 3/4 x 16 |
| D2 |
14 mm |
| Diamètre |
3/4 |
| L1 |
110 mm |
| L2 |
25 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Aciers de décolletage | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Acier moulé | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Aciers de construction alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
Informations complémentaires
- UNF - Unified National Fine Thread Series ANSI B1.1 Filetage américaine fin
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes d'entrée des tarauds
- Comparaison inch-mm
- Traitements de surface des outils de taraudage
- Vitesses de coupe et lubrification/refroidissement
- Informations utiles sur taraudage
- Tableau des matériaux
