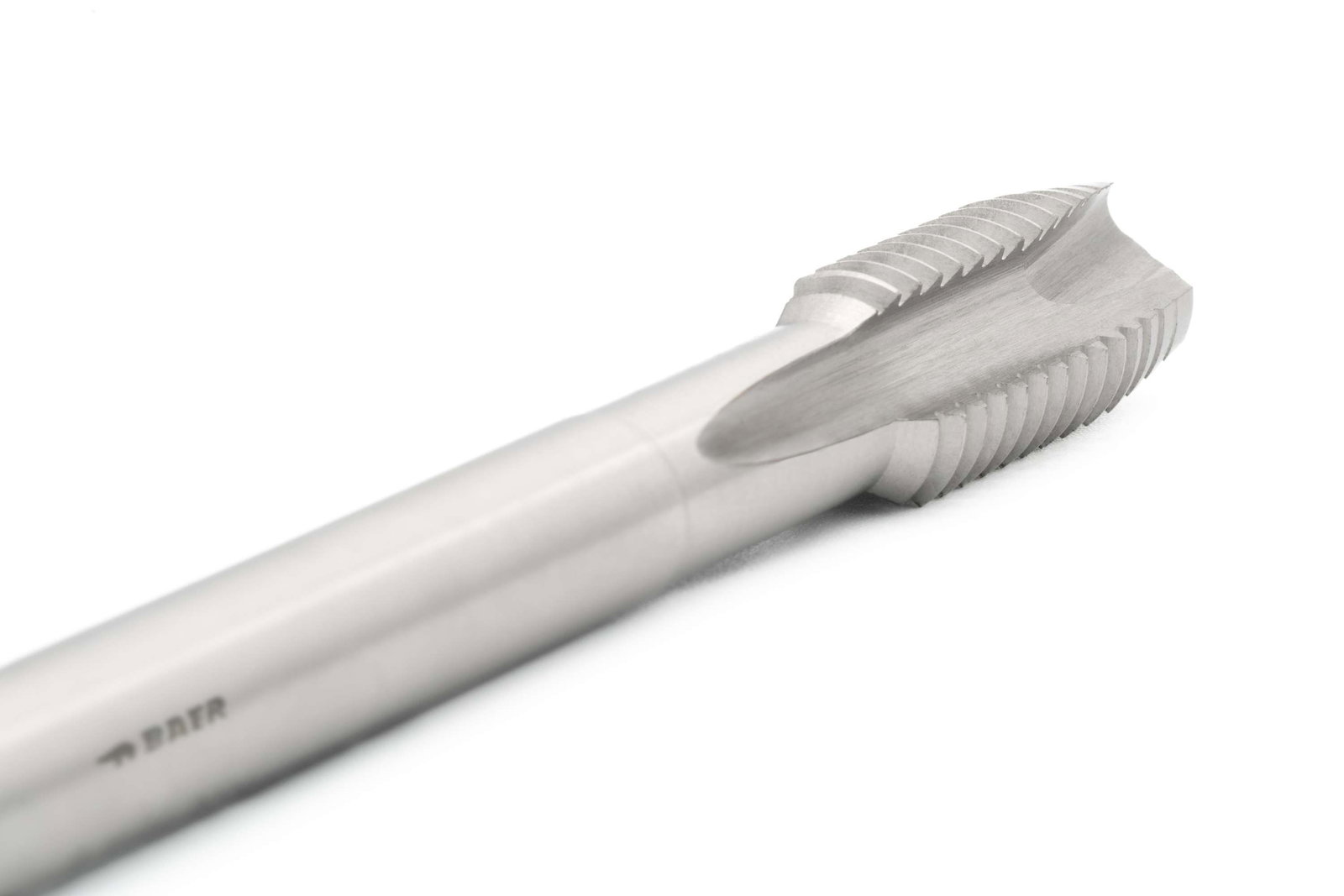

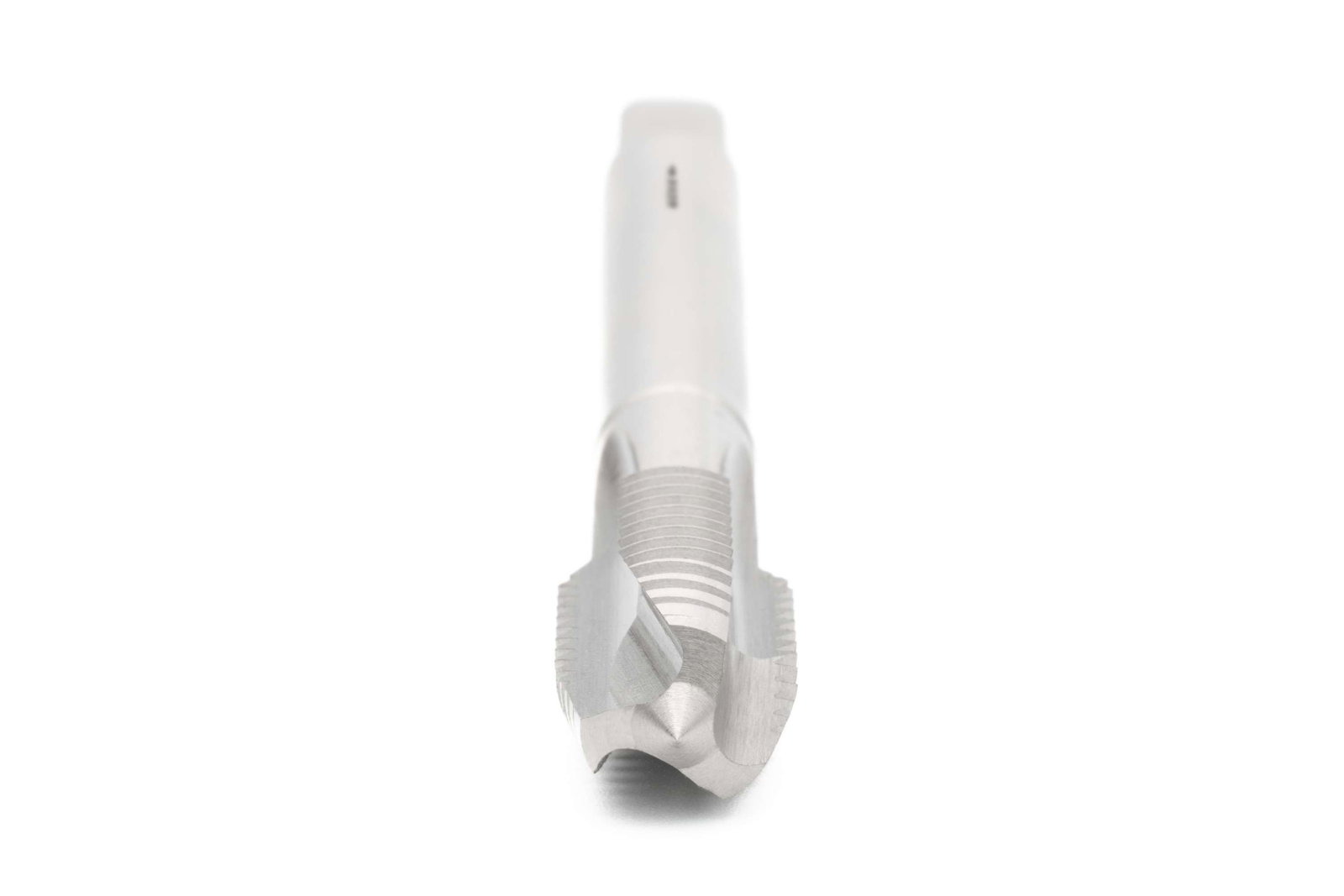

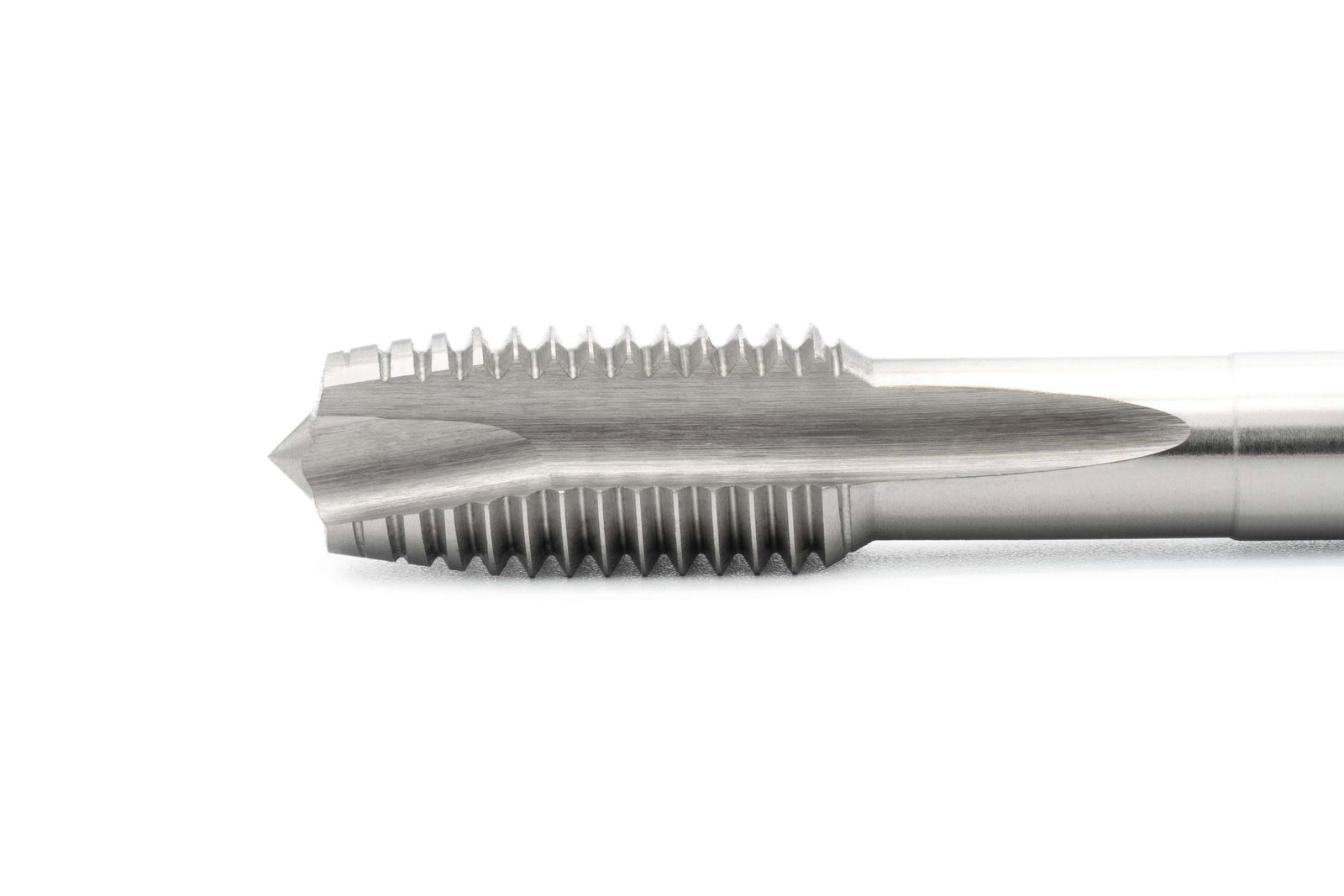

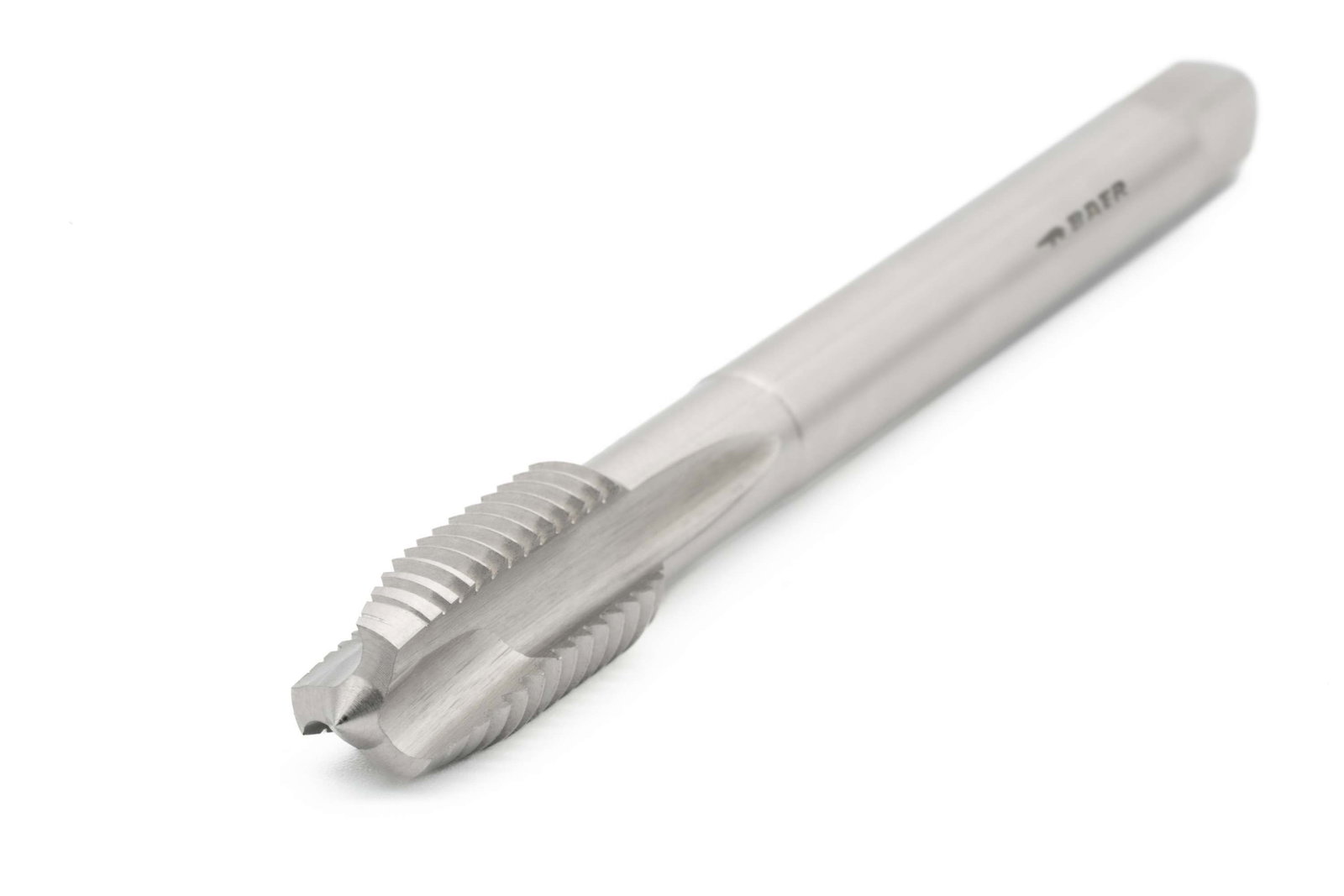

BAER HSSE Tarauds pour machines - Forme B - UNF 5/8 x 18 - DIN 376


Nos tarauds machine sont des tarauds puissants et fiables pour un usinage efficace en une seule passe à la machine. Les tarauds machine sont utilisés notamment dans la fabrication industrielle. Ils peuvent être employés, entre autres, sur des machines CNC, des machines de découpe de filetage, des visseuses sans fil et des bras de taraudage pneumatiques. Caractérisés par un rendement élevé et de faibles coûts de production, ils sont souvent utilisés en production de série. Le filetage est réalisé à la machine en une seule opération. Ainsi, bien que le taraud machine BAER puisse en principe être comparé aux tarauds à incision, il est conçu pour être utilisé avec la machine.
Le taraud a une queue réduite selon DIN 376. Cela signifie que la queue a un diamètre inférieur à celui du filetage. Le taraud peut donc aussi être utilisé dans des trous plus profonds et pour des longueurs de filetage plus importantes. L'entrée hélicoïdale peut ainsi également être utilisée dans des trous plus profonds et pour des longueurs de filetage plus importantes, car le long chanfrein d'entrée et les goujures droites garantissent que le copeau est évacué vers l'avant, hors du trou.
Chaque matériau a son propre comportement de copeau. C'est pourquoi les tarauds doivent présenter l'angle de coupe adapté et, pour des résultats encore meilleurs, une surface spécialement traitée. C'est la seule façon d'obtenir un bon transport des copeaux et de réaliser un filetage conforme au calibre.
La haute qualité de l'acier HSSE allié au cobalt que nous utilisons garantit des outils extrêmement durables et robustes. Grâce à des procédés de trempe spécifiques et à un revenu répété, la structure de dureté est très homogène, ce qui constitue la base idéale pour de véritables tarauds BAER. Cela augmente la ténacité et la stabilité des tarauds, qui restent ainsi plus longtemps en service.

Dimensions

Carré 9 mm
Diamètre 5/8
Diamètre nominal en mm 15,875
Diamètre nominal en pouces 0,625
Dimension UNF 5/8 x 18
Pas 18
Pas en mm 1,411

Caractéristiques

Direction A droite
Groupe de produits Taraud
Matériel HSSE blank
Norme de filetage UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Standard DIN 376
Tolérance 2B
Type de produit Tarauds pour machines

Informations techniques - Tarauds

Représentation schématique de Diamètre d'avant-trou
Diamètre d'avant-trou
14,5 mm
Représentation schématique de  Type de trou
Type de trou
Trou de passage jusqu'à 4 x D
Représentation schématique de Forme / Géométrie
Forme / Géométrie
Forme B avec entrée hélicoïdale
Représentation schématique de  Coupe
Coupe
4-5 Passages
Représentation schématique de  Élimination des copeaux
Élimination des copeaux
Les copeaux sont évacués vers le bas dans le sens de la coupe
Représentation schématique de  Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Matériel
Matériel
HSSE blank
Représentation schématique de Résistance à la traction à température ambiante
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Représentation schématique de Tolérance: 2B
Tolérance
2B

Applications

  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés

Dessin technique

Dessin technique taraud queue de dépassement
Carré 9 mm
D1 UNF 5/8 x 18
D2 12 mm
Diamètre 5/8
L1 100 mm
L2 22 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés Vitesse de coupe vc en m/min
1.0037 St 37-2 5 - 12
1.0044 St 44-2 5 - 12
1.0039 S 235JRG1+CR 5 - 12
1.0060 St 60-2 5 - 10
Aciers de décolletage Vitesse de coupe vc en m/min
1.0718 9 SMnPb 28 5 - 12
1.0721 10 S 20 5 - 12
1.0736 9 SMn 36 5 - 12
1.0726 35 S 20 5 - 10
Acier moulé Vitesse de coupe vc en m/min
1.0420 GS-38 8 - 15
1.1120 GS-20 Mn 5 5 - 15
1.5633 GS-24 Ni 8 5 - 12
1.7379 GS-18 CrMo 9 10 5 - 12
Aciers de construction alliés Vitesse de coupe vc en m/min
1.5415 15 Mo 3 5 - 12
1.5622 14 Ni 6 5 - 10
1.7335 13 CrMo 4 4 5 - 10
1.7715 14 MoV 6 3 5 - 10

Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
