BAER HSSE VAP Tarauds manuels Ébaucheuse M 4 x 0,7
BAER HSSE VAP Tarauds manuels Ébaucheuse M 4 x 0,7
Le Tarauds manuels- Ébaucheuse te permet de prédécouper un filet. L'avantage de la pré-découpe d'un filet est que les forces de coupe sur le taraud intermédiaire ou taraud de finition suivant sont réduites. Le Ébaucheuse possède un nez de guidage et garantit que les filets sont toujours perpendiculaires, même dans les endroits les plus délicats. Elle est marquée par un anneau et enlève environ 65 pour cent de Profilé fileté. Comme le profil de filetage complet n'est pas coupé, le filetage n'est pas encore utilisable. Ce n'est que lorsque taraud de finition termine le filetage lors du dernier processus que celui-ci est pleinement utilisable. En répartissant le travail entre deux ou trois tarauds, il est plus facile de couper un filet droit et propre à la main.

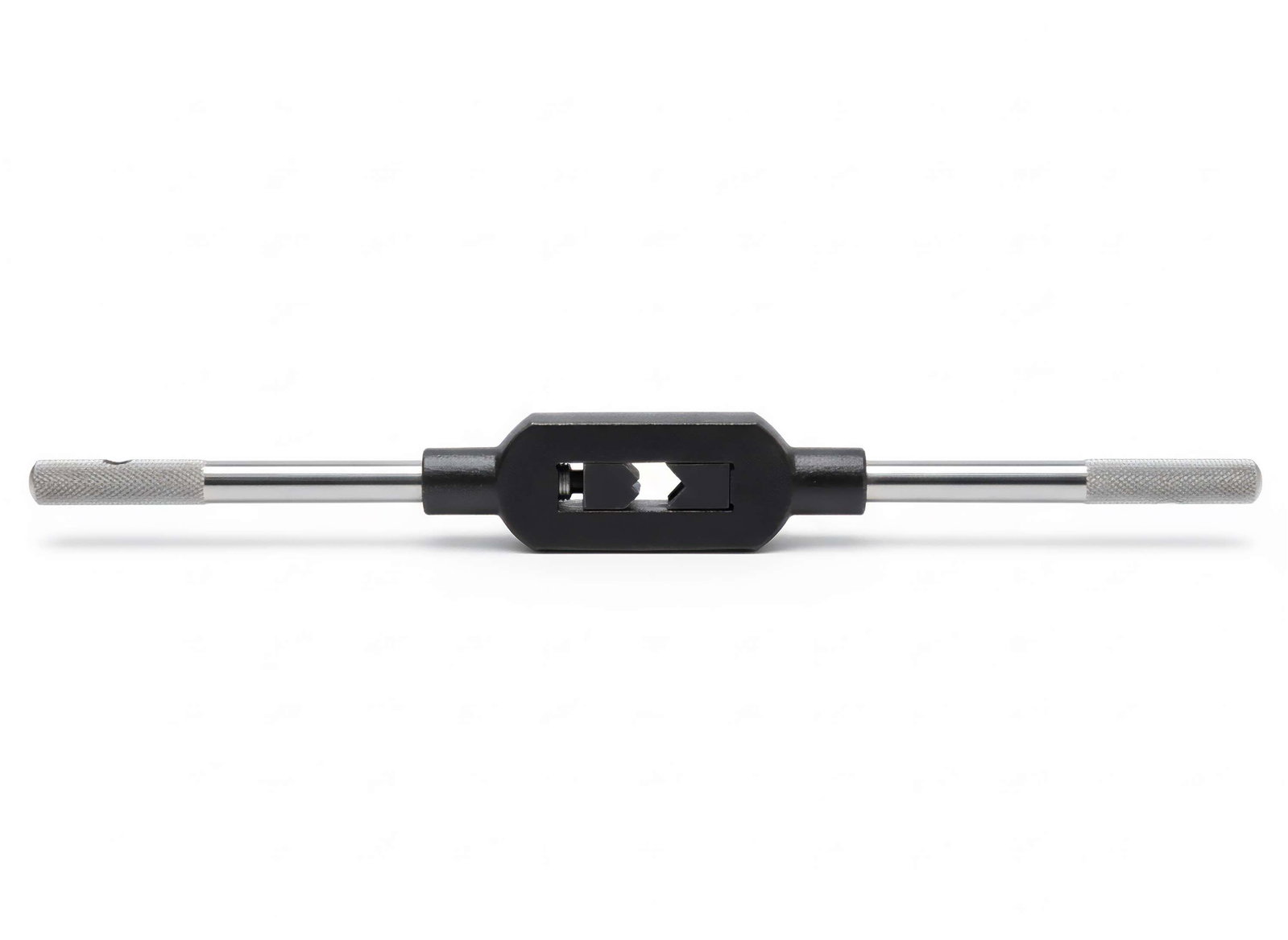

En Comparaison de Tarauds pour machines, Tarauds manuels a une tige courte. Tu peux donc tailler Filetage intérieur à la main sans te coincer et tu peux l'actionner avec Tourne-à-gauche, des grappins à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être taillé dans un Carottage pré-percé.
Dimensions
| Carré |
3,4 mm |
|---|---|
| Diamètre |
4 |
| Diamètre nominal en mm |
4 |
| Diamètre nominal en pouces |
0,157 |
| Dimension |
M 4 x 0,7 |
| Inclinaison |
0,7 |
| Inclinaison en mm |
0,7 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE VAP |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 1400 N/mm² | 44,5 HRC |
| Standard |
DIN 352 |
| Tolérance |
ISO2/6H |
| Type de produit |
Tarauds manuels- Ensembles |
3,3 mm
Passage et Trou borgne jusqu'à 2 x D
Forme A rainurée droite
6-8 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSE VAP
jusqu'à 1400 N/mm² | 44,5 HRC
ISO2/6H
Applications
- Aciers résistants à l'usure jusqu'à 1400 N/mm²
- Aciers fortement alliés
Exemples d'applications
- Filetage de vélo M4 pour le frein Circuit
Dessin technique
| Carré |
3,4 mm |
|---|---|
| D1 |
M 4 x 0,7 |
| D2 |
4,5 mm |
| Diamètre |
4 |
| L1 |
45 mm |
| L2 |
13 mm |
Application – Exemples de matériaux
| Aciers résistants à la rouille / aux acides | |
|---|---|
| 1.4105 | X 6 CrMo S 17 |
| 1.4305 | X 8 CrNi S 18-9 |
| 1.4301 | X 5 CrNi 18-10 |
| 1.4541 | X 6 CrNiTi 18-10 |
| 1.4057 | X 17 CrNi 16-2 |
| 1.4112 | X90 CrMoV 18 |
| 1.4006 | X 12 Cr 13 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17 CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck 22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck 45) |
| Titane pur | |
|---|---|
| 3.7035 | Ti 99.4 / Ti Gr.2 |
| 3.7065 | Ti 99.2 / Ti Gr.4 |
| Aciers trempés et revenus alliés | |
|---|---|
| 1.1133 | 20Mn5 |
| 1.5710 | 36NiCr6 |
