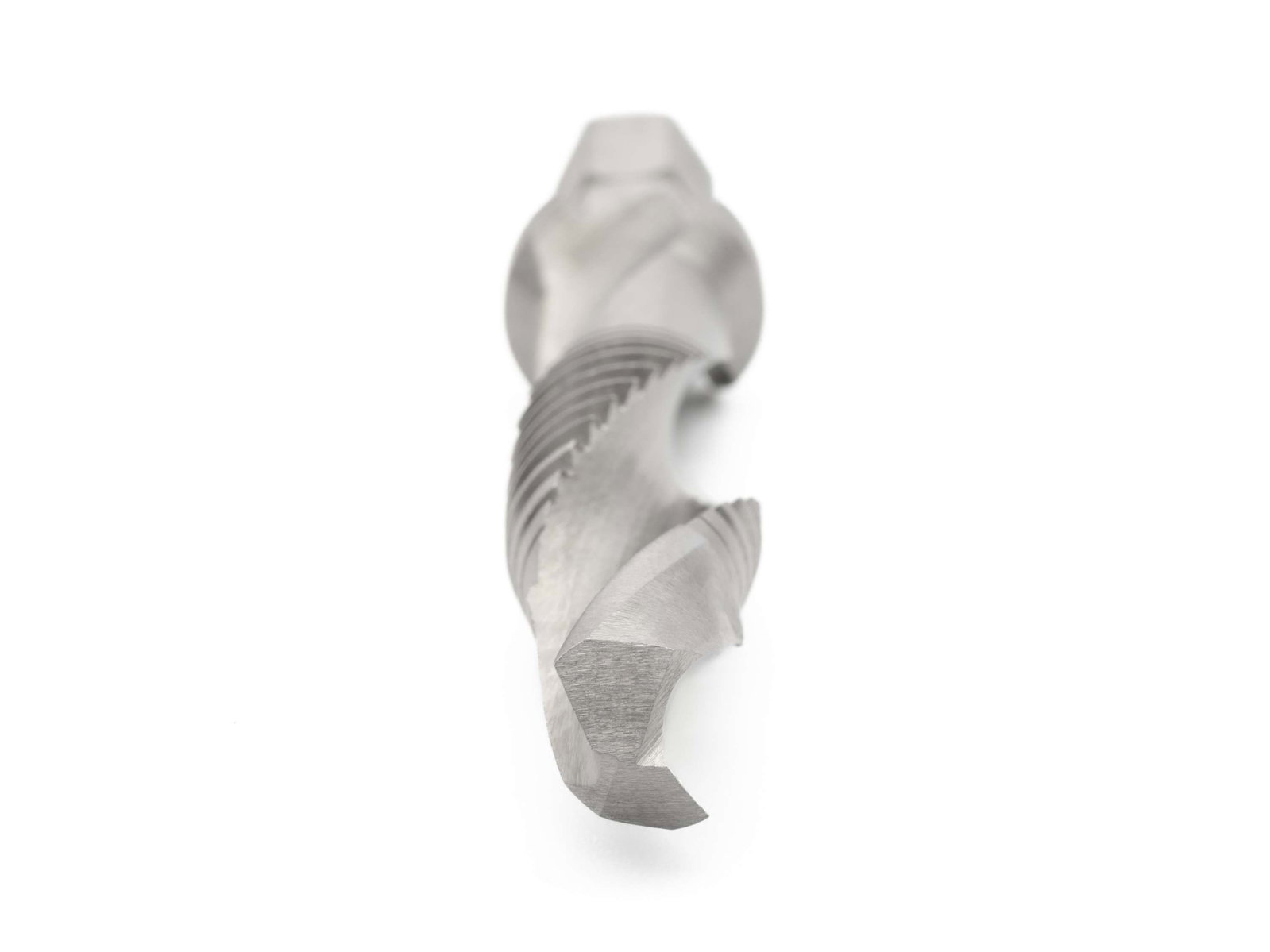

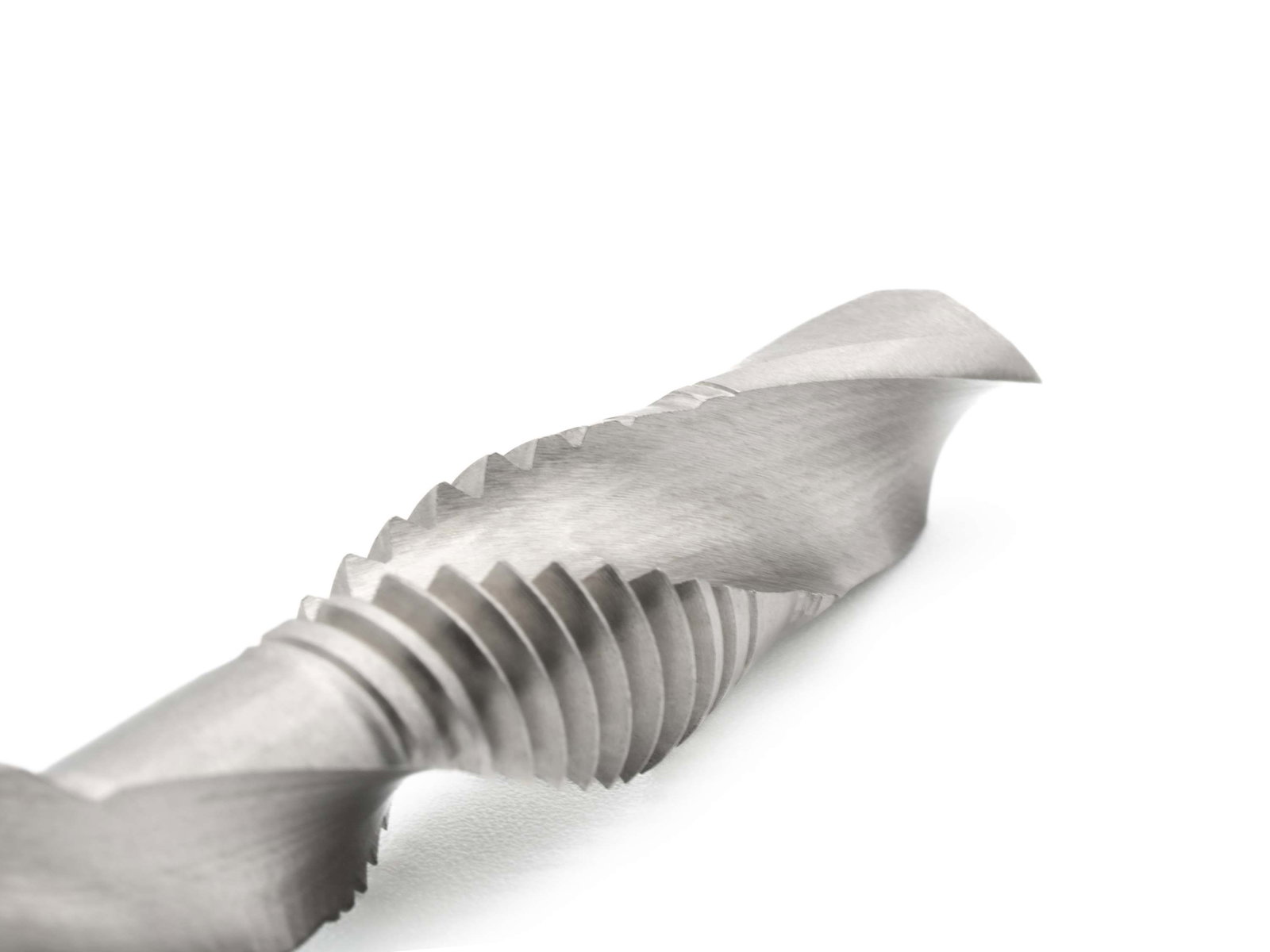

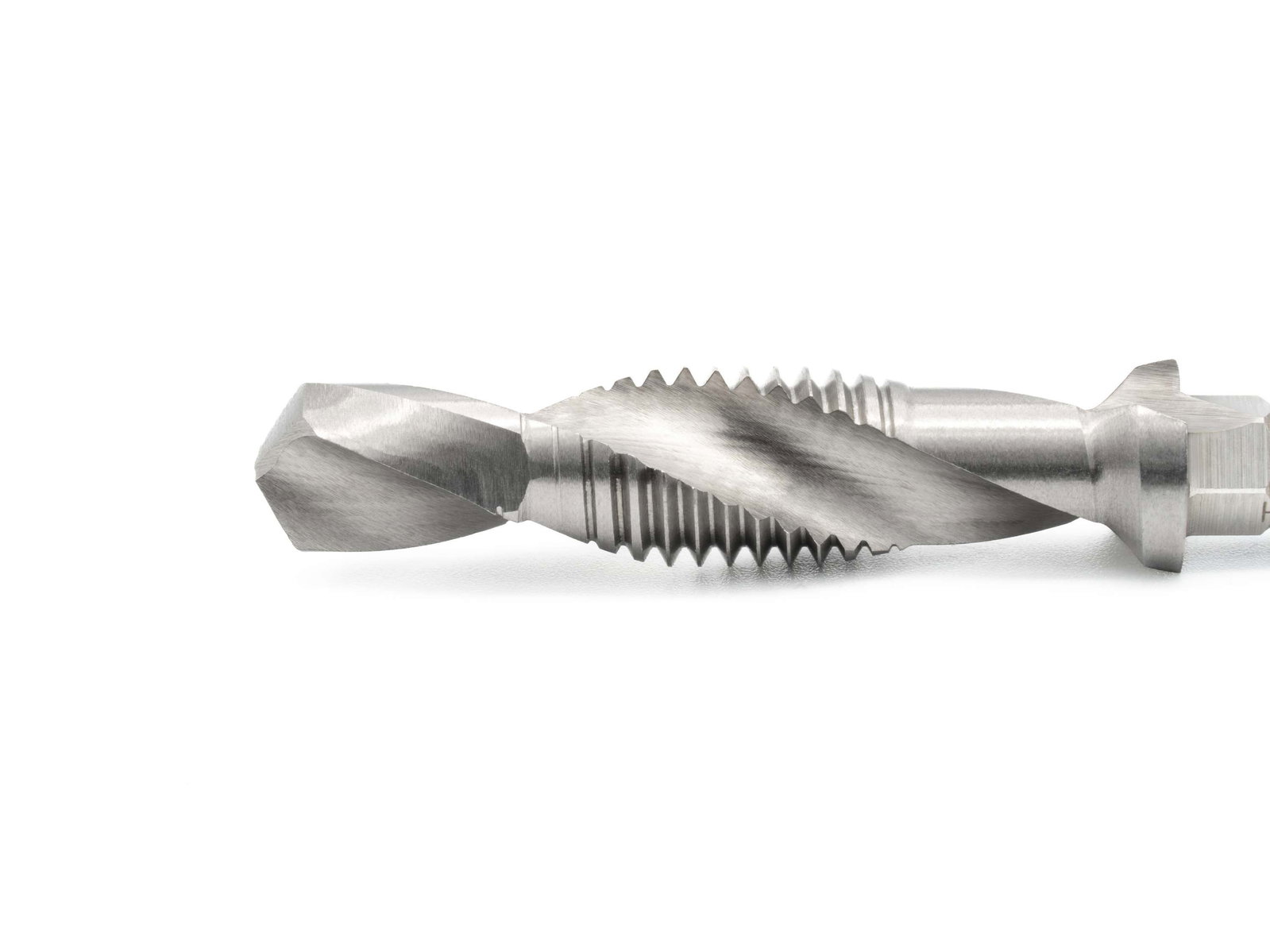

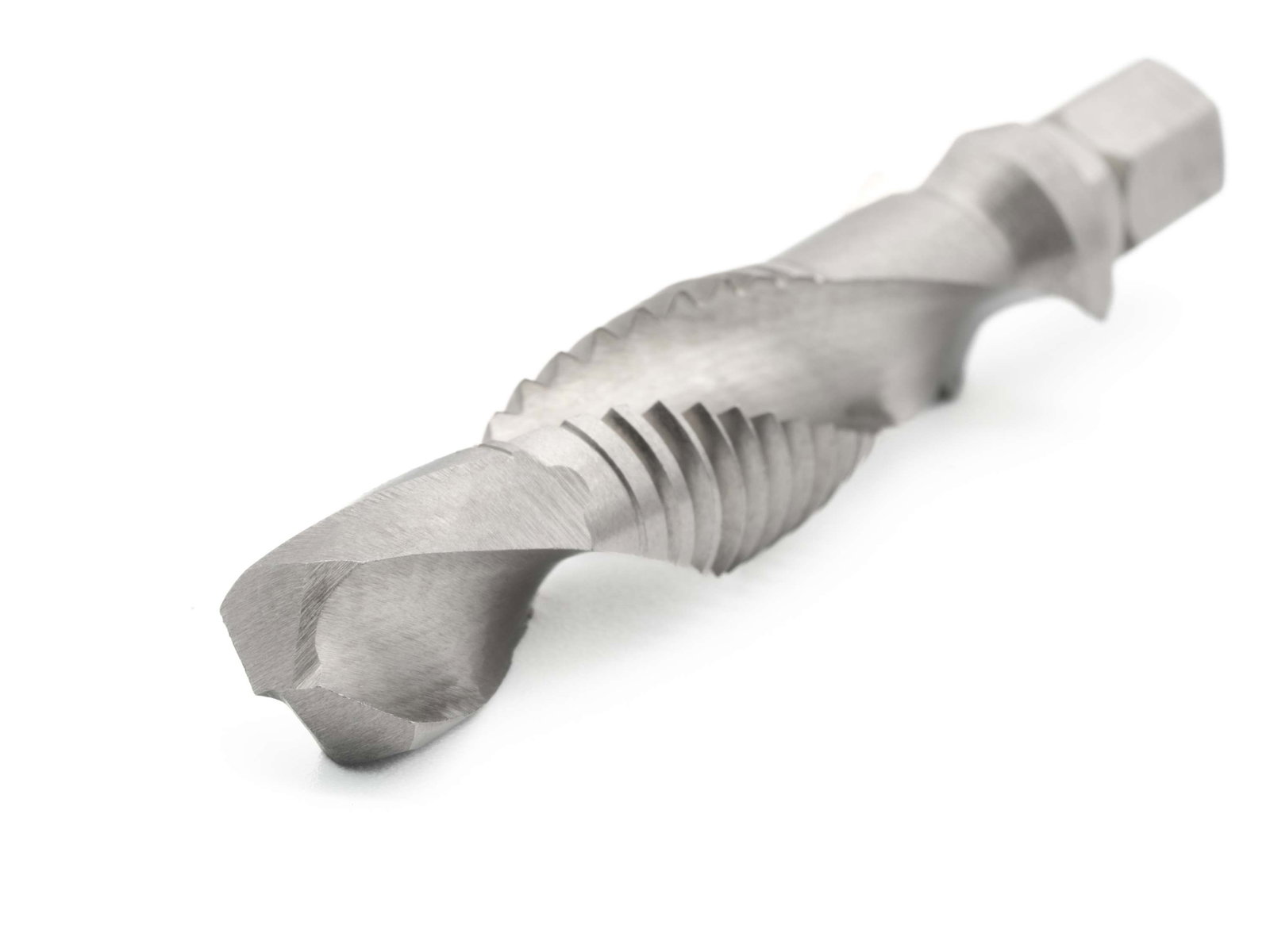

BAER HSSG Embout combiné- Taraud M 10 x 1,5
BAER HSSG Embout combiné- Taraud M 10 x 1,5
Les tarauds BAER à embouts combinés sont conçus pour Alésage avec des perceuses sans fil et des perceuses à main avec rotation à droite et à gauche. Mais ils conviennent également pour Alésage sur des perceuses stationnaires. Leur domaine d'application est l'usinage de l'acier, des métaux non ferreux et des matières plastiques (jusqu'à 600 N/mm² de résistance à la traction). Seuls les filetages traversants peuvent être réalisés jusqu'à une profondeur de filetage maximale de 1 x D. Ils sont particulièrement utiles pour les travaux de montage et les petites séries. Veille à ce que l'axe de l'outil et l'axe du trou soient parfaitement alignés et utilise un Huile de taraudage approprié . Pour le Alésage avec des perceuses sans fil et des perceuses à main, nous recommandons pour la dimension M 10 x 1,5 un Nombre de tours maximum de 450 tr/min.
Dimensions
| Diamètre |
10 |
|---|---|
| Diamètre nominal en mm |
10 |
| Diamètre nominal en pouces |
0,394 |
| Dimension |
M 10 x 1,5 |
| Inclinaison |
1,5 |
| Inclinaison en mm |
1,5 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 600 N/mm² |
| Standard |
Norme d'usine |
| Tolérance |
ISO2/6H |
| Type de produit |
Embout de taraudage/embout combiné- Taraud |
Applications
Acier, métaux non ferreux et Matières plastiques jusqu'à 600 N/mm² Résistance à la traction
Dessin technique
| D1 |
M 10 x 1,5 |
|---|---|
| D2 |
8,5 mm |
| Diamètre |
10 |
| L1 |
59 mm |
