BAER HSSG Tarauds à incision Forme C - BSC 1,37 x 24 - Droite
BAER HSSG Tarauds à incision Forme C - BSC 1,37 x 24 - Droite
Tarauds à incision te permettent de tailler un filet fini en une seule opération, même à la main, avec un seul outil. Les Filetage intérieur exacts peuvent être coupés à la main ou à la machine de manière semi-professionnelle, ce qui permet de gagner du temps.

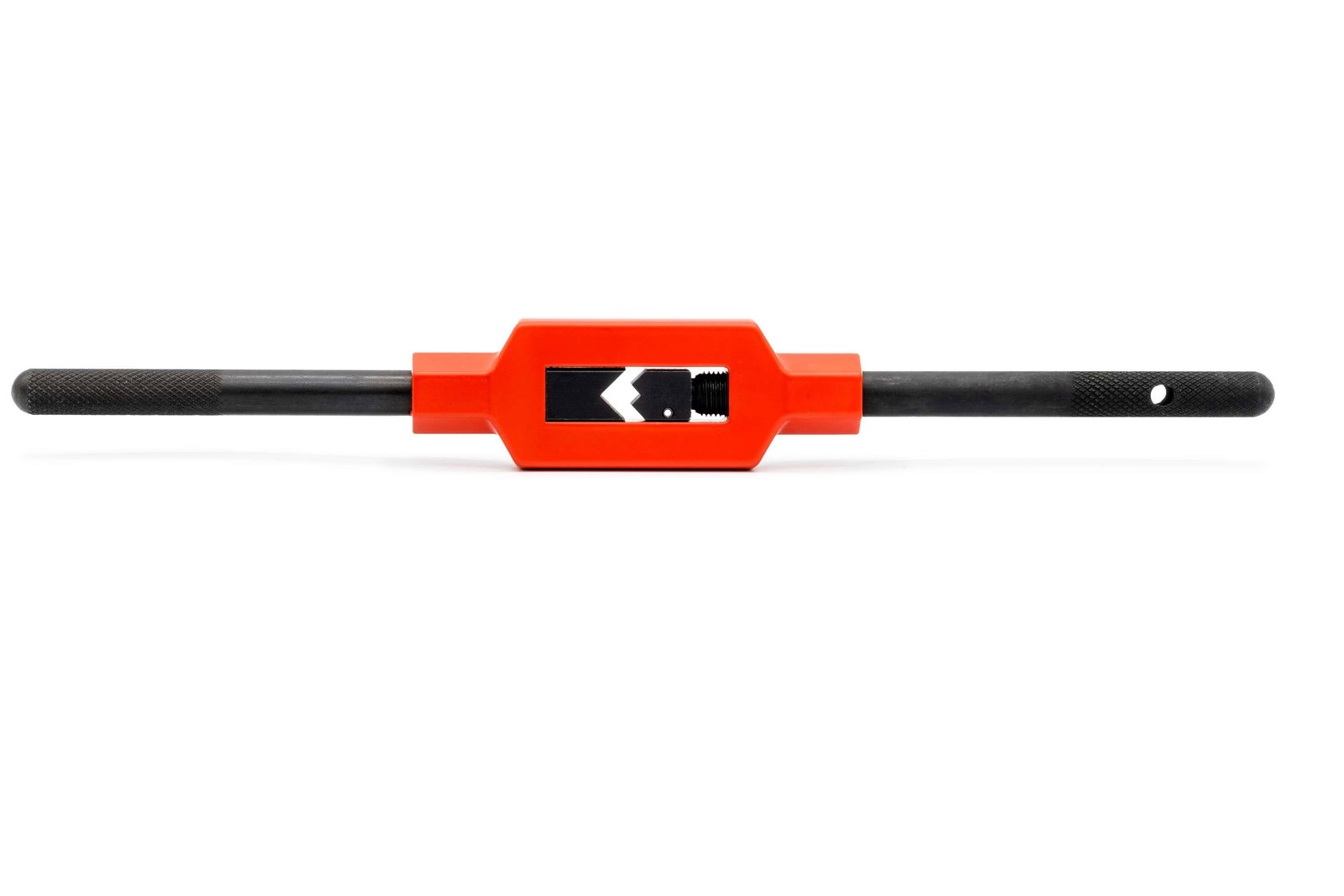

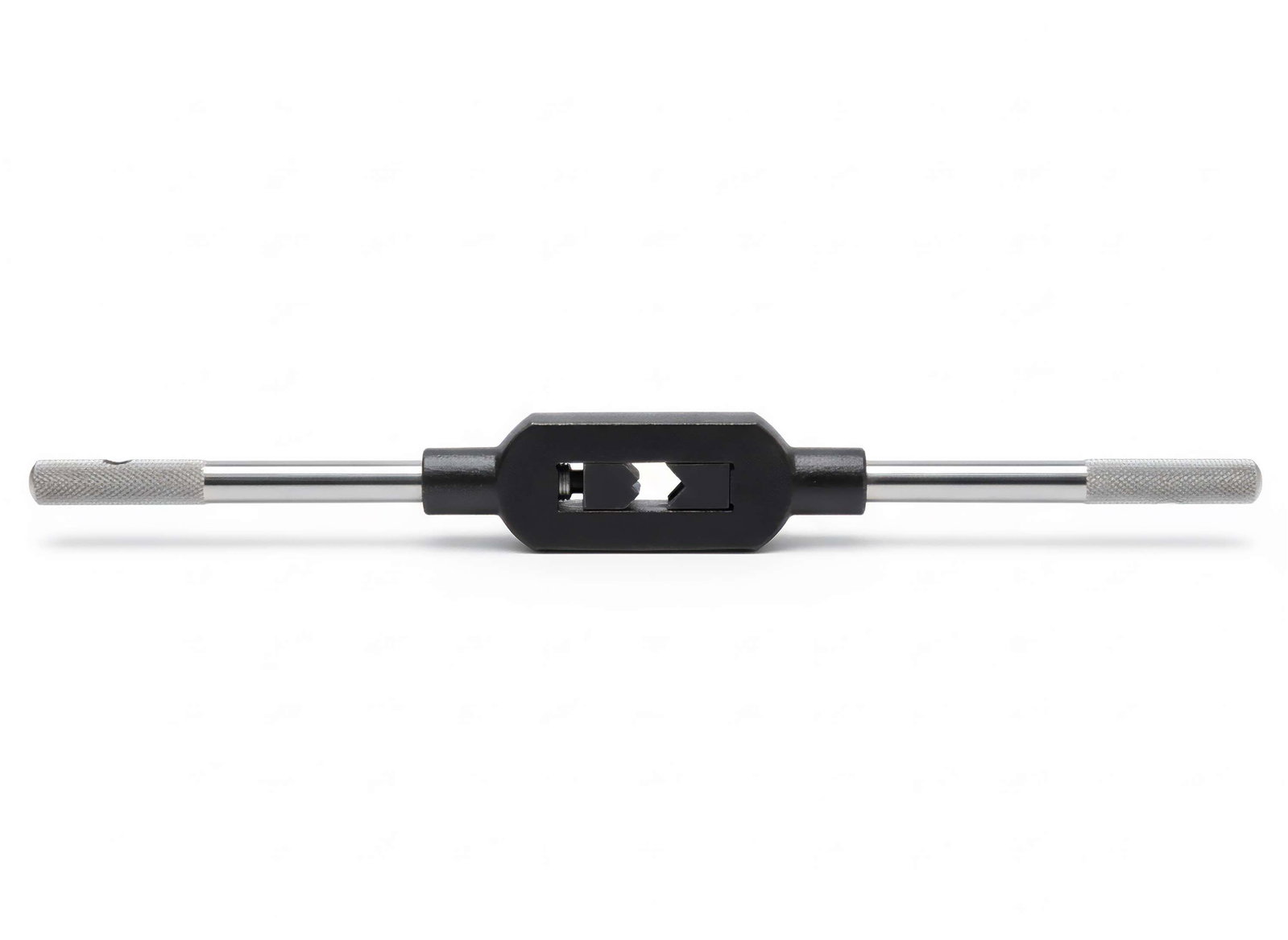

Comparaison Tarauds pour machines , Tarauds à incision a une tige courte. Ainsi, tu peux couper Filetage intérieur à la main sans te coincer et tu peux l'actionner avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être coupé dans un Carottage pré-percé et ne nécessite pas de travail préliminaire avec un Ébaucheuse ou taraud intermédiaire.
Ce taraud offre clairement l'avantage du prix par rapport au jeu Tarauds manuels, car il n'est plus nécessaire d'utiliser deux ou trois Taraud pour le pré-taillage, mais seulement un Taraud. Grâce au gain de temps important, l'efficacité de Alésage est aussi nettement améliorée.
Grâce au Coupe court et aux rainures droites, les copeaux sont principalement absorbés par les rainures de serrage et ne sont pas évacués lors de la coupe. Nous recommandons d'enlever les copeaux des rainures après chaque filetage à l'aide d'un pinceau, d'air comprimé ou autre, afin d'éviter les Blocages des copeaux. Grâce à cette forme d'entrée, Taraud est fiable et universel pour les trous traversants et les trous borgnes.
Dimensions
| Diamètre |
1,37 |
|---|---|
| Diamètre nominal en mm |
34,798 |
| Diamètre nominal en pouces |
1,37 |
| Dimension |
BSC 1,37 x 24 |
| Inclinaison |
24 |
| Inclinaison en mm |
1,058 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
BSC: Filetage britannique standard Cycle selon BS 811 et NEN 5516 |
| Résistance à la traction à température ambiante |
jusqu'à 800 N/mm² | 22,2 HRC |
| Standard |
DIN 2184 |
| Tolérance |
moyen |
| Type de produit |
Tarauds à incision |
33,9 mm
Passage et Trou borgne jusqu'à 1,5 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 800 N/mm² | 22,2 HRC
moyen
Applications
- Matériaux faciles à usiner jusqu'à 800 N/mm²
- Aciers non alliés et faiblement alliés
Exemples d'applications
- Filetage de vélo
- BSA boîtier de pédalier
- BSA pédalier
- Pignons et couronnes à visser
- Roue libre BSA
- Coques de palier intérieur BSA/ISO
- Pédalier BSA pour manivelle correspondante : axe carré
- BSA pédalier pour manivelle correspondante : ISIS
- BSA pédalier pour manivelle correspondante : Octalink
- Pédalier BSA pour manivelle correspondante : Shimano Hollowtech II
- Pédalier BSA pour manivelle correspondante : Sram GXP
- Pédalier BSA pour manivelle correspondante : BB30
- Pédalier BSA pour manivelle correspondante : FSA Megaexo
- Pédalier BSA pour manivelle correspondante : BB386EVO
- Pédalier BSA pour manivelle correspondante : Rotor 3D+
- Pédalier BSA pour manivelle correspondante : Campagnolo Ultra Torque et Power Torque
Dessin technique
| Carré |
22 mm |
|---|---|
| D1 |
BSC 1,37 x 24 à droite |
| D2 |
28 mm |
| Diamètre |
1,37 |
| L1 |
100 mm |
| L2 |
24 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
