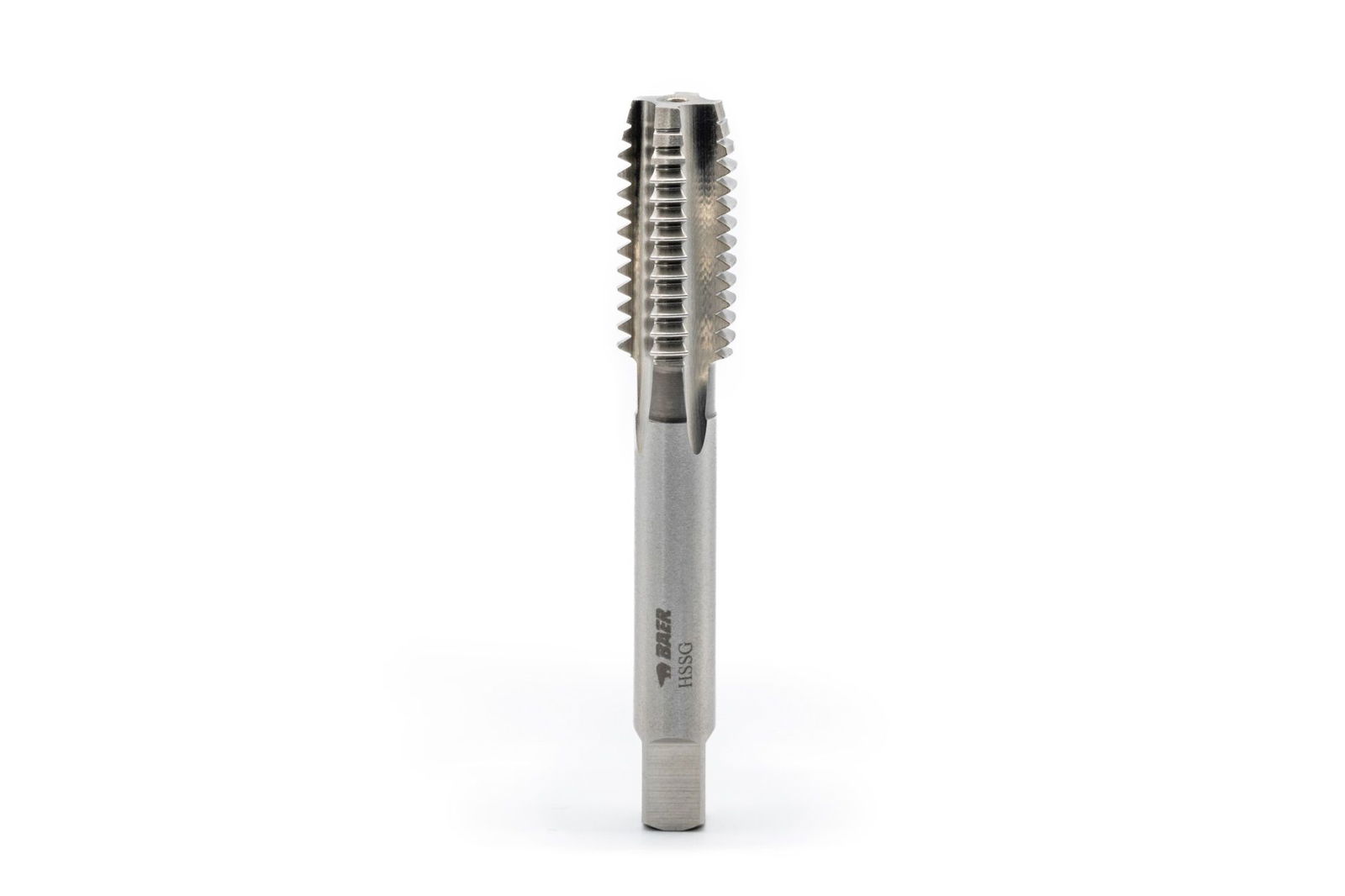

BAER HSSG Tarauds à incision Forme C - VG 12 x 36
BAER HSSG Tarauds à incision Forme C - VG 12 x 36
Tarauds à incision te permettent de tailler un filet fini en une seule opération, même à la main, avec un seul outil. Les Filetage intérieur exacts peuvent être coupés à la main ou à la machine de manière semi-professionnelle, ce qui permet de gagner du temps.
Comparaison Tarauds pour machines , Tarauds à incision a une tige courte. Ainsi, tu peux couper Filetage intérieur à la main sans te coincer et tu peux l'actionner avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être coupé dans un Carottage pré-percé et ne nécessite pas de travail préliminaire avec un Ébaucheuse ou taraud intermédiaire.
Ce taraud offre clairement l'avantage du prix par rapport au jeu Tarauds manuels, car il n'est plus nécessaire d'utiliser deux ou trois Taraud pour le pré-taillage, mais seulement un Taraud. Grâce au gain de temps important, l'efficacité de Alésage est aussi nettement améliorée.
Grâce au Coupe court et aux rainures droites, les copeaux sont principalement absorbés par les rainures de serrage et ne sont pas évacués lors de la coupe. Nous recommandons d'enlever les copeaux des rainures après chaque filetage à l'aide d'un pinceau, d'air comprimé ou autre, afin d'éviter les Blocages des copeaux. Grâce à cette forme d'entrée, Taraud est fiable et universel pour les trous traversants et les trous borgnes.
Dimensions
| Diamètre |
12 |
|---|---|
| Diamètre nominal en mm |
12,091 |
| Diamètre nominal en pouces |
0,476 |
| Dimension |
VG 12 x 26 |
| Inclinaison |
26 |
| Inclinaison en mm |
0,977 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
VG : Filetage de soupape selon la norme DIN 7756 |
| Résistance à la traction à température ambiante |
jusqu'à 800 N/mm² | 22,2 HRC |
| Standard |
DIN 2181 |
| Tolérance |
moyen |
| Type de produit |
Tarauds à incision |
11,15 mm
Passage et Trou borgne jusqu'à 1,5 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 800 N/mm² | 22,2 HRC
moyen
Applications
- Matériaux faciles à usiner jusqu'à 800 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
7 mm |
|---|---|
| D1 |
VG 12 x 26 |
| D2 |
9 mm |
| Diamètre |
12 |
| L1 |
70 mm |
| L2 |
22 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Aciers de décolletage | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Acier moulé | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Aciers de construction alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
Informations complémentaires
- VG - Filetage de soupape selon la norme DIN 7756
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes de découpe
- Comparaison inch-mm
- Traitements de surface sur le taraudeuse
- Vitesses de coupe et lubrification/refroidissement
- Informations utiles sur taraudage
- Tableau des matériaux
