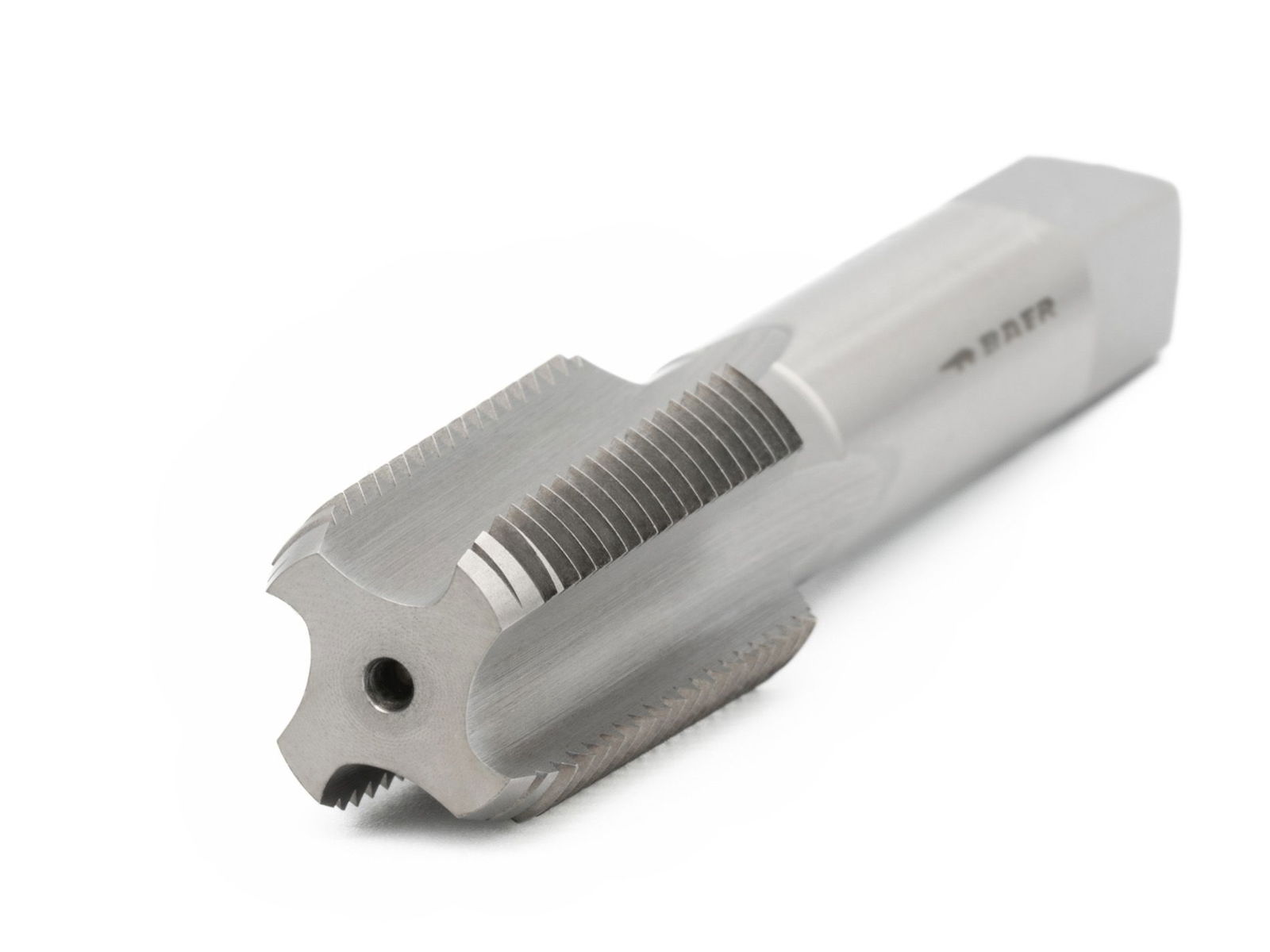

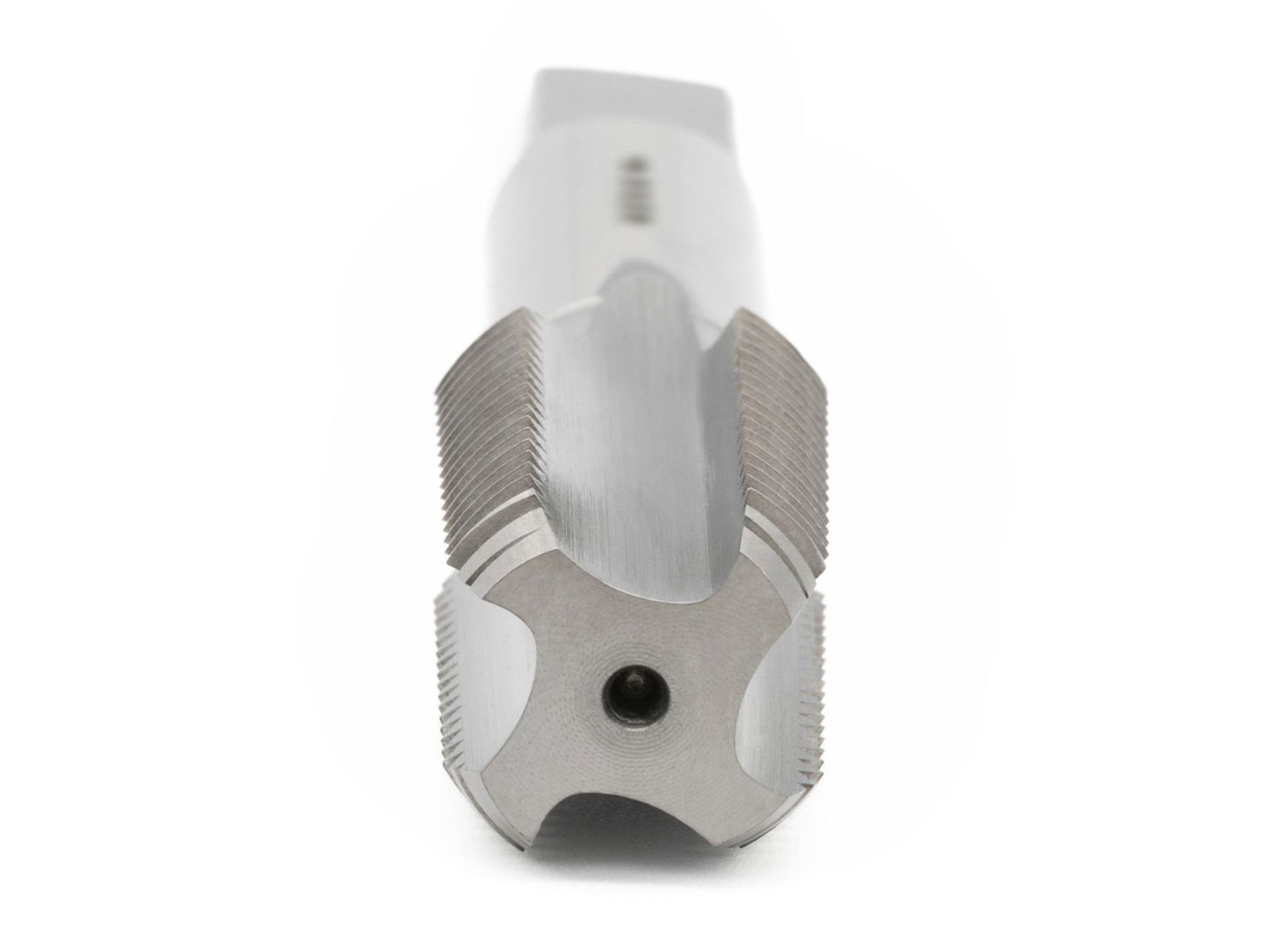

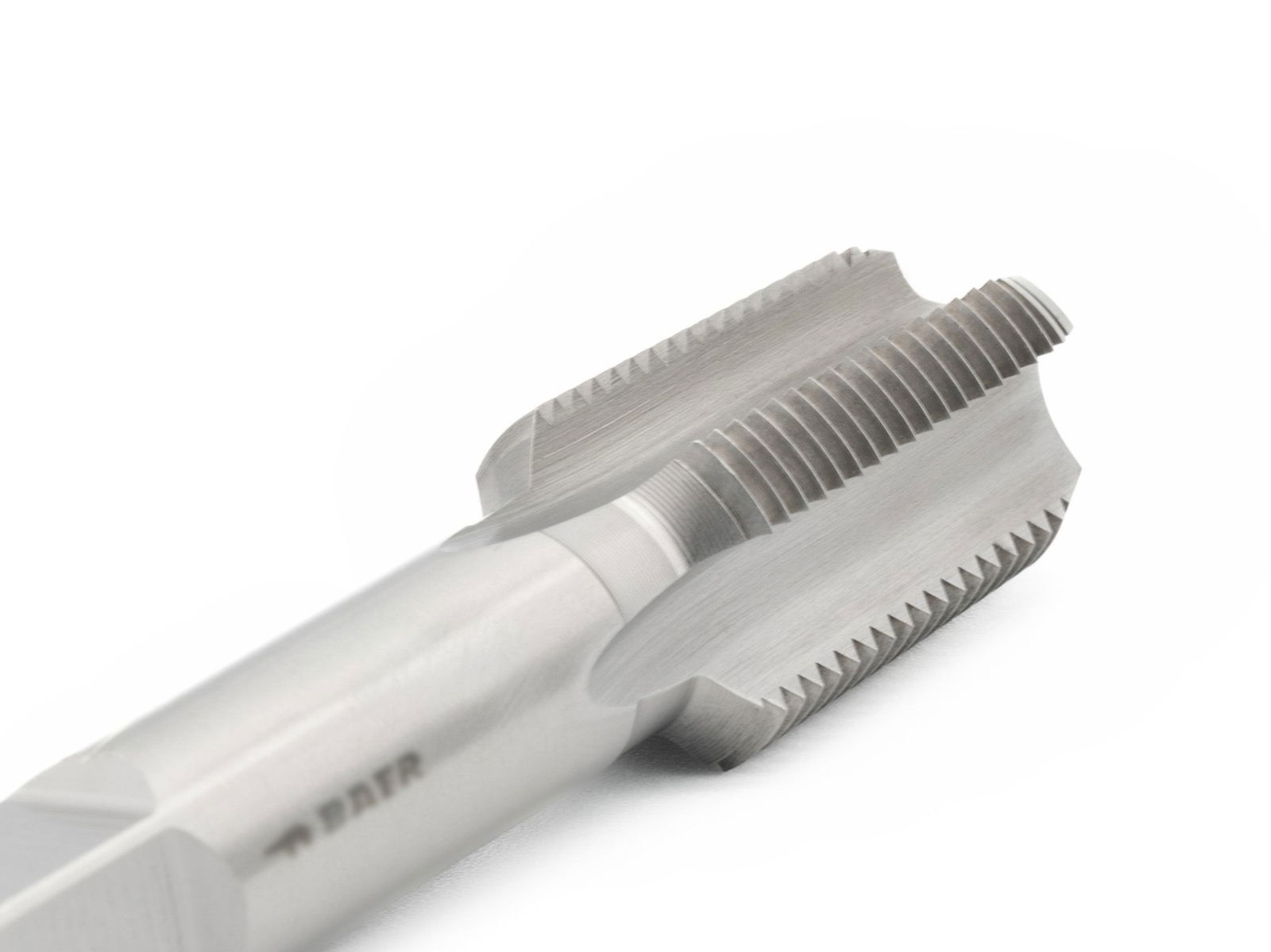

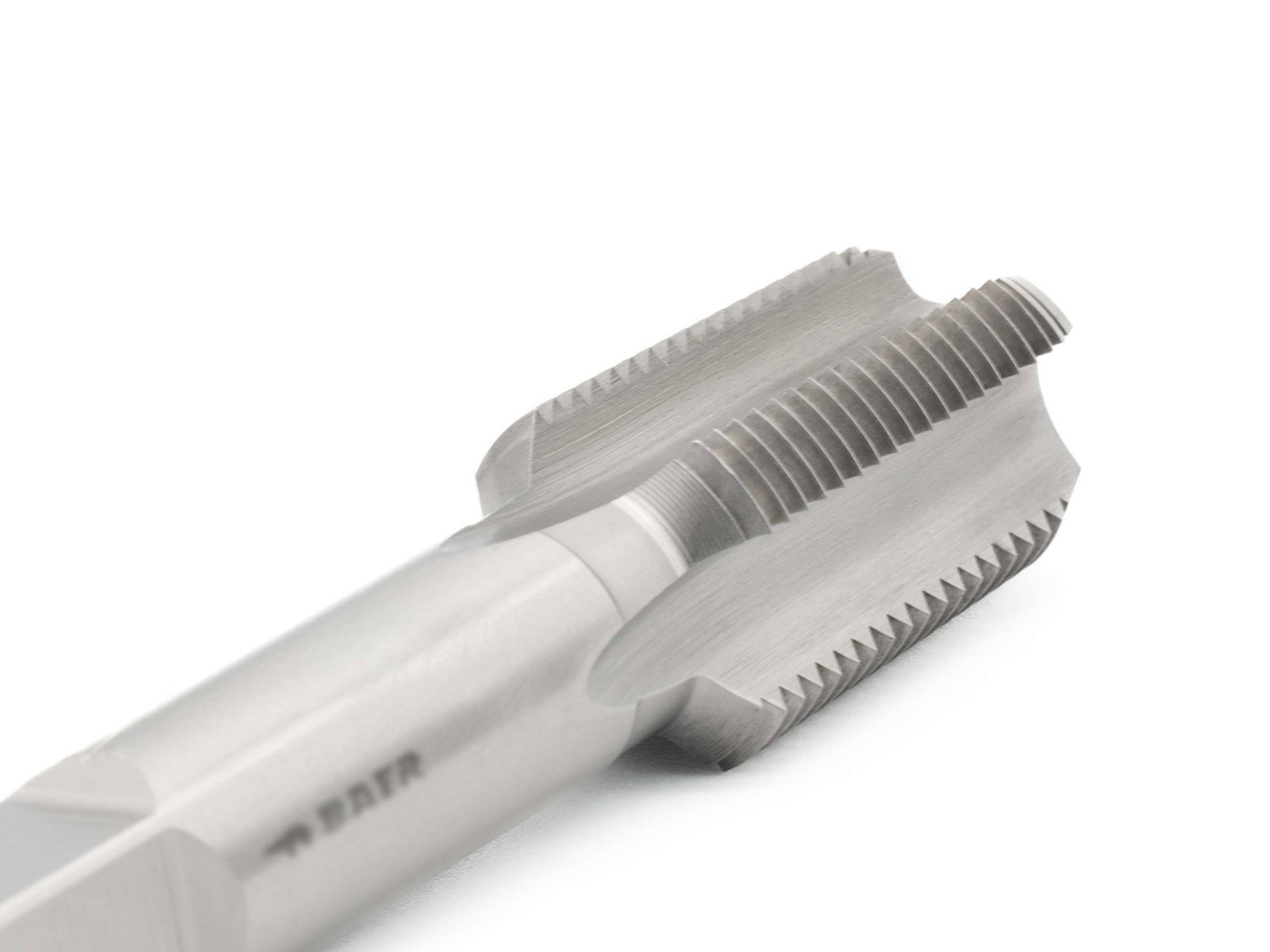

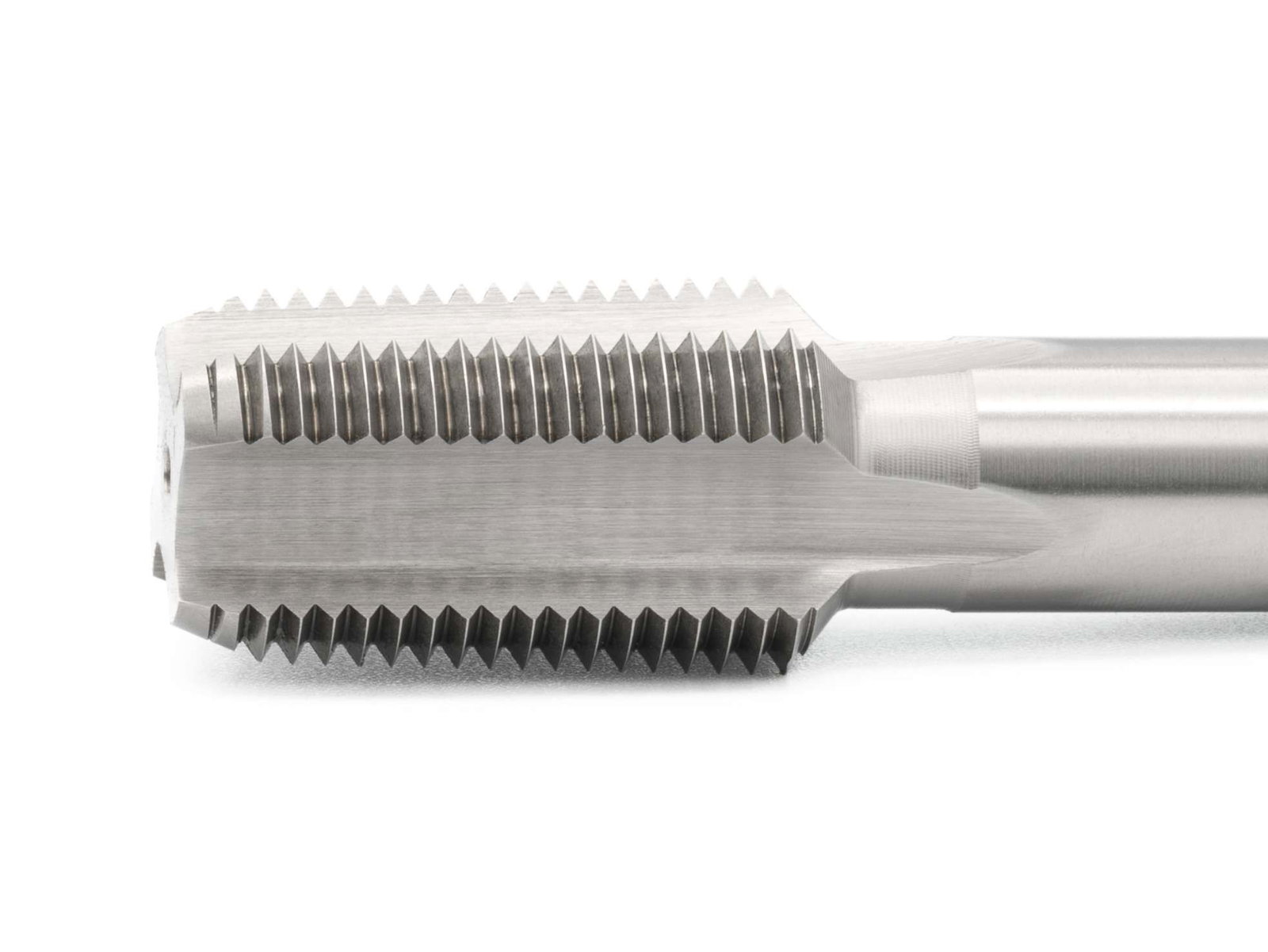

BAER HSSG Tarauds à incision forme C - W 21,8 x 14 cyl. GAUCHE

343,52 €

Prix TVA incluse plus frais de livraison

Livraison gratuite dès 39 € (en Allemagne)

En stock

Commande jusqu'à demain 11:50 horloge et nous expédions le même jour.
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.
EAN 4058462054440
Numéro d'article 310101005
Informations de produit

BAER HSSG Tarauds à incision forme C - W 21,8 x 14 cyl. GAUCHE


Ce Tarauds à incision qui coupe à gauche te permet de couper un Filetage à gauche fini avec un seul outil en une seule opération, même à la main. Les Filetage intérieur exacts peuvent ainsi être coupés à la main ou à la machine de manière semi-professionnelle, ce qui permet de gagner du temps.
En Comparaison de Tarauds pour machines, le Tarauds à incision a un manche court. Ainsi, tu peux couper Filetage intérieur à la main sans te coincer et tu peux l'actionner avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être coupé dans un Carottage pré-percé et ne nécessite pas de travail préliminaire avec un Ébaucheuse ou taraud intermédiaire.
Ce taraud offre clairement l'avantage du prix par rapport au jeu Tarauds manuels, car il n'est plus nécessaire d'utiliser deux ou trois Taraud pour le pré-taillage, mais seulement un Taraud. Grâce au gain de temps important, l'efficacité de Alésage est aussi nettement améliorée.
Grâce au Coupe court et aux rainures droites, les copeaux sont principalement absorbés par les rainures de serrage et ne sont pas évacués lors de la coupe. Nous recommandons d'enlever les copeaux des rainures après chaque filetage à l'aide d'un pinceau, d'air comprimé ou autre, afin d'éviter les Blocages des copeaux. Grâce à cette forme d'entrée, Taraud est fiable et universel pour les trous traversants et les trous borgnes.

Dimensions

Carré 14,5 mm
Diamètre 21,8
Dimension W 21,8 x 14
Inclinaison 14

Caractéristiques

Direction GAUCHE
Groupe de produits Taraud
Matériel HSSG blank
Norme de filetage W : filetage conique Whitworth pour vannes de bouteilles de gaz selon DIN 477 avec cône 3:25
Résistance à la traction à température ambiante jusqu'à 800 N/mm² | 22,2 HRC
Standard Norme d'usine
Tolérance moyen
Type de produit Tarauds à incision

Représentation schématique de Diamètre d'avant-trou
Diamètre d'avant-trou
19,75 mm
Représentation schématique de Image Type de trou
Type de trou
Passage et Trou borgne jusqu'à 1,5 x D
Représentation schématique de Image Forme
Forme / Géométrie
Forme C rainurée droite
Représentation schématique de Image Coupe
Coupe
2-3 Passages
Représentation schématique de Image Élimination des copeaux
Élimination des copeaux
Ne se produit presque pas. Les copeaux restent dans les rainures.
Représentation schématique de Image Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Image Matériel
Matériel
HSSG blank
Représentation schématique de Image Résistance à la traction
Résistance à la traction à température ambiante
jusqu'à 800 N/mm² | 22,2 HRC
Représentation schématique de Tolérance: moyen
Tolérance
moyen

Applications

  • Matériaux faciles à usiner jusqu'à 800 N/mm²
  • Aciers non alliés et faiblement alliés

Dessin technique

detail.technicalDrawingAltText.97/Technische_Zeichnung_ Tarauds manuels_Tige de débordementoSbfRk06S1n77
Carré 14,5 mm
D1 W 21,8 x 14 cylindrique - GAUCHE
D2 18 mm
Diamètre 21,8
L1 80 mm
L2 22 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés
1.0035S185 (St33)
1.0036S235JRH
1.0038RSt37-2
1.0039S235JRG1+CR
1.0044St44-2
1.0060E335 (St60-2)
1.0116St37-3
1.0570St 52-3
Aciers de construction alliés
1.541515Mo3
1.542316Mo5
1.562214Ni6
1.733513CrMo44
1.733716CrMo44
1.771514MoV63
Aciers de décolletage
1.07119S20
1.07159SMn28
1.071811SMnPb30
1.072110S20
1.072315S20
1.072635S20
1.07379SMnPb36
1.075860SPb20
Aciers de cémentation
1.0401(C15)
1.701617CR3
1.713116MnCr5
1.591915CrNi6
Aciers trempés et revenus non alliés
1.0402C 22
1.1151C22E (Ck22)
1.0503C 45
1.1191C45E (Ck45)
Acier moulé
1.0420GS-38
1.5419GS-22 Mo 4
1.6750GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Fonte malléable
0.8145EN-GJMB 450-6
0.8170EN-GJMB 700-2
0.8045EN-GJMW-450-7
0.8055EN-GJMW-550-4
Cuivre pur faiblement allié
2.0240CuZn15
2.0265CuZn30
Laiton à copeaux courts
2.0401CuZn39Pb3
Laiton à copeaux longs
2.0321CuZn37
2.0335CuZn36
2.0360CuZn40
Alliages d'aluminium coulés Si > 5-12 %
3.2161G-AlSi8Cu3
3.2163G-AlSi9Cu3
3.2381G-AlSi10Mg
3.2583G-AlSi12(Cu)
Fonte à graphite lamellaire
0.6010EN-GJL 100 (GG-10)
0.6020EN-GJL 200 (GG -20)
0.6025EN-GJL 250 (GG-25)
0.6030EN-GJL 300 (GG -30)
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01G-CuSn7ZnPb
2.1086.01G-CuSn10Zn
2.1097G-CuSn5ZnPb
Cuivre pur, cuivre faiblement allié
2.0240CuZn15
2.0265CuZn30
