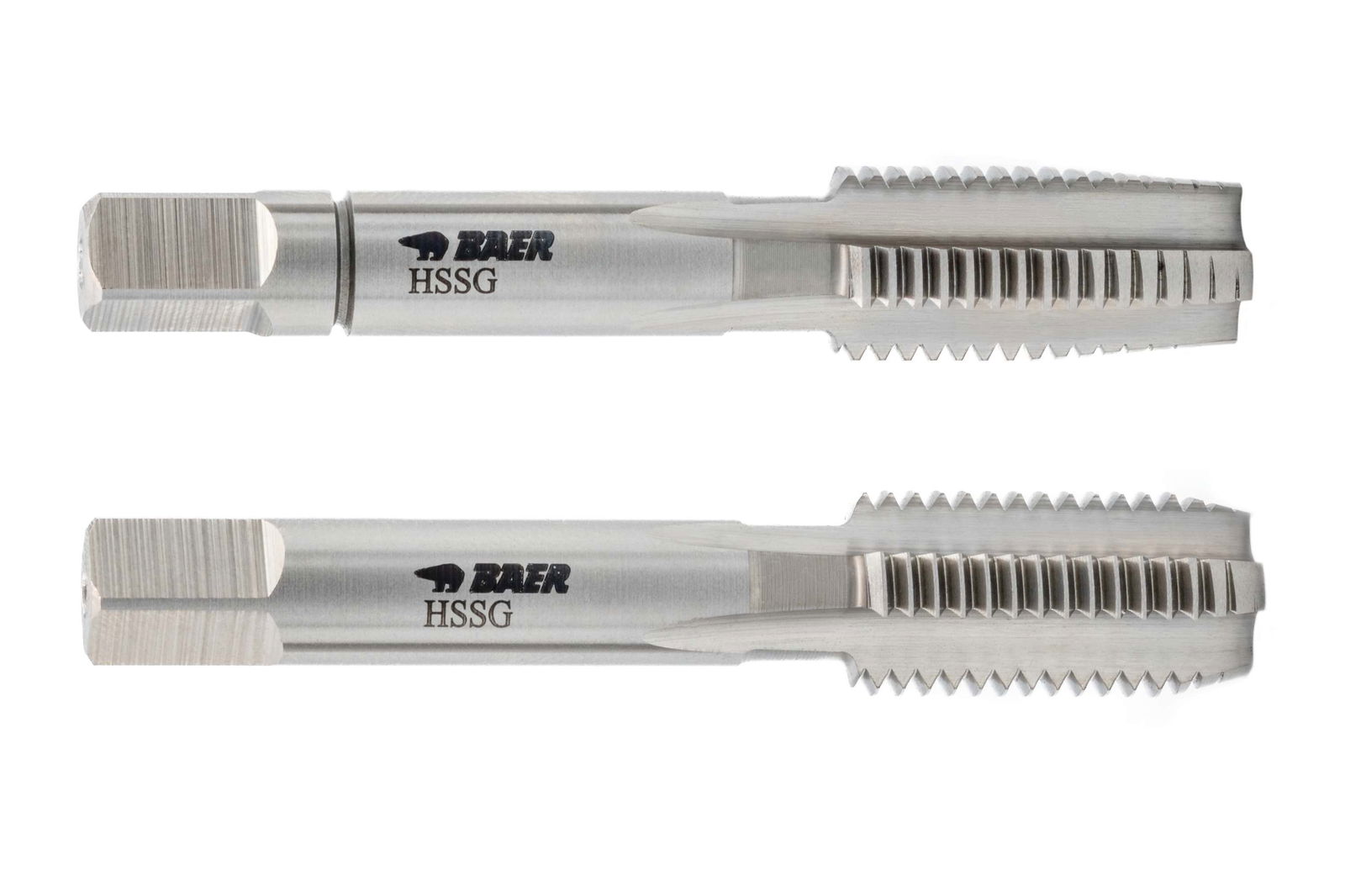

BAER HSSG Tarauds manuels 2 pièces Ensemble conique UNEF 3/4 x 20
BAER HSSG Tarauds manuels 2 pièces Ensemble conique UNEF 3/4 x 20
Le jeu Tarauds manuels en version conique se compose de deux tarauds et te permet de tailler un filet fini avec un risque de rupture nettement réduit. L'avantage des jeux Tarauds manuels en deux parties est que les parties respectives d'un jeu partagent la puissance de coupe. Contrairement aux Tarauds manuels normaux - Ensembles, dans la version conique, tu peux couper un filet complet avec chaque Taraud. De plus, Ébaucheuse n'a pas de marquage avec une bague. Les Taraudeuse ont tous un profil de filetage complet, mais les longueurs d'attaque diffèrent : Le Ébaucheuse de forme A a une longueur d'attaque de 6 à 8 filets et le taraud de finition avec la forme C a un Coupe de 2 à 3 filets et peut donc couper un filet utile profond et permet ainsi de couper des trous borgnes presque jusqu'au fond. Grâce à la répartition du travail des deux Taraud, il est plus facile de couper un filet droit et propre à la main.
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Ainsi, tu peux tailler Filetage intérieur à la main sans te coincer et tu peux l'actionner avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être taillé dans un Carottage pré-percé.
Grâce au court Coupe de l'outil de coupe fini, le jeu Tarauds manuels est fiable et universel pour les trous de passage et les trous borgnes.
En général, on utilise Tarauds manuels- Ensembles en deux parties pour Filetage fin car la surface du profil de filetage est plus petite que pour les filets grossiers et les forces exercées sur Taraudeuse sont moins importantes.
Dimensions
| Diamètre |
3/4 |
|---|---|
| Diamètre nominal en mm |
19,05 |
| Diamètre nominal en pouces |
0,75 |
| Dimension |
UNEF 3/4 x 20 |
| Inclinaison |
20 |
| Inclinaison en mm |
1,27 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
UNEF : American Extra- Filetage fin Unified National Extra Fine selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
ISO 555 |
| Tolérance |
2B |
| Type de produit |
Tarauds manuels- Ensembles |
17,75 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
2B
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
11,2 mm |
|---|---|
| D1 |
UNEF 3/4 x 20 |
| D2 |
14 mm |
| Diamètre |
3/4 |
| L1 |
112 mm |
| L2 |
37 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Informations complémentaires
- UNEF - Unified National Extra Fine Thread Series ANSI B1.1 Filetage américaine extra-fin
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes de découpe
- Comparaison inch-mm
- Traitements de surface sur le taraudeuse
- Informations utiles sur taraudage
- Tableau des matériaux
