BAER HSSG Tarauds manuels 2 pièces Jeu MF 92 x 1,5


Le jeu de tarauds à main se compose de deux tarauds et permet de réaliser un filetage fini avec un risque de rupture nettement réduit. L'avantage des tarauds à main en deux pièces est que les différents éléments d'un jeu se partagent l'effort de coupe : le taraud ébaucheur (n° 1) (repéré par un anneau) enlève 65 % du profil de filetage et met le filetage en forme. Le taraud de finition (n° 3), sans anneau de repérage, usine le reste du profil de filetage pour obtenir un filetage complet à 100 % et pleinement utilisable. Cette répartition du travail entre les deux tarauds facilite l'exécution manuelle d'un filetage droit et propre.
Comparé au taraud machine, le taraud à main possède une queue courte. Cela permet de réaliser un filetage intérieur à la main sans coincement ; il s'utilise avec des tourne-à-gauche, des clés à cliquet ou d'autres outils de maintien à logement carré.
Le filetage peut être réalisé dans un avant-trou préalablement percé.
Grâce à l'entrée courte du taraud de finition, le jeu de tarauds à main s'utilise de manière fiable et universelle pour les trous traversants et les trous borgnes.
En règle générale, les jeux de tarauds à main en deux pièces sont employés pour les filetages fins, dont le pas est plus petit que celui d'un filetage grossier, car la surface du profil de filetage est plus réduite que sur les filetages grossiers et les efforts exercés sur les tarauds sont moindres.

Dimensions

Carré 44 mm
Diamètre 92
Diamètre nominal en mm 92
Diamètre nominal en pouces 3,622
Dimension MF 92 x 1,5
Pas 1,5
Pas en mm 1,5

Caractéristiques

Direction A droite
Groupe de produits Taraud
Matériel HSSG blank
Norme de filetage MF : ISO métrique Filetage fin selon DIN 13
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Standard DIN 2181
Tolérance ISO2/6H
Type Jeu de 2 pièces
Type de produit Tarauds manuels- Ensembles

Informations techniques - Tarauds

Représentation schématique de Diamètre d'avant-trou
Diamètre d'avant-trou
90,5 mm
Représentation schématique de  Type de trou
Type de trou
Passage et Trou borgne jusqu'à 2 x D
Représentation schématique de Forme / Géométrie
Forme / Géométrie
Forme C rainurée droite
Représentation schématique de  Coupe
Coupe
2-3 Passages
Représentation schématique de  Élimination des copeaux
Élimination des copeaux
Ne se produit presque pas. Les copeaux restent dans les rainures.
Représentation schématique de  Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Matériel
Matériel
HSSG blank
Représentation schématique de Résistance à la traction à température ambiante
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Représentation schématique de Tolérance: ISO2/6H
Tolérance
ISO2/6H

Applications

  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés

Dessin technique

Dessin technique taraud manuel à queue de dépassement
Carré 44 mm
D1 MF 92 x 1,5
D2 56 mm
Diamètre 92
L1 180 mm
L2 40 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés
1.0035 S185 (St33)
1.0036 S235JRH
1.0038 RSt37-2
1.0039 S235JRG1+CR
1.0044 St44-2
1.0060 E335 (St60-2)
1.0116 St37-3
1.0570 St 52-3
Aciers de construction alliés
1.5415 15Mo3
1.5423 16Mo5
1.5622 14Ni6
1.7335 13CrMo44
1.7337 16CrMo44
1.7715 14MoV63
Aciers de décolletage
1.0711 9S20
1.0715 9SMn28
1.0718 11SMnPb30
1.0721 10S20
1.0723 15S20
1.0726 35S20
1.0737 9SMnPb36
1.0758 60SPb20
Aciers de cémentation
1.0401 (C15)
1.7016 17CR3
1.7131 16MnCr5
1.5919 15CrNi6
Aciers trempés et revenus non alliés
1.0402 C 22
1.1151 C22E (Ck22)
1.0503 C 45
1.1191 C45E (Ck45)
Acier moulé
1.0420 GS-38
1.5419 GS-22 Mo 4
1.6750 GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Fonte malléable
0.8145 EN-GJMB 450-6
0.8170 EN-GJMB 700-2
0.8045 EN-GJMW-450-7
0.8055 EN-GJMW-550-4
Cuivre pur faiblement allié
2.0240 CuZn15
2.0265 CuZn30
Laiton à copeaux courts
2.0401 CuZn39Pb3
Laiton à copeaux longs
2.0321 CuZn37
2.0335 CuZn36
2.0360 CuZn40
Alliages d'aluminium coulés Si > 5-12 %
3.2161 G-AlSi8Cu3
3.2163 G-AlSi9Cu3
3.2381 G-AlSi10Mg
3.2583 G-AlSi12(Cu)
Fonte à graphite lamellaire
0.6010 EN-GJL 100 (GG-10)
0.6020 EN-GJL 200 (GG -20)
0.6025 EN-GJL 250 (GG-25)
0.6030 EN-GJL 300 (GG -30)
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01 G-CuSn7ZnPb
2.1086.01 G-CuSn10Zn
2.1097 G-CuSn5ZnPb
Cuivre pur, cuivre faiblement allié
2.0240 CuZn15
2.0265 CuZn30

0 sur 0 avis

Note moyenne de 0 sur 5 étoiles

Laissez un avis

Partage votre avis sur le produit avec d'autres clients.


Zubehör

BAER Filière MF 92 x 1,5 - HSS Express en Allemagne
BAER Filière MF 92 x 1,5 - HSS
  • Commandez avant demain, 14:00, livraison estimée jeu. 19 nov. – ven. 20 nov.
  • Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.
En stock Numéro d'article 121401236
856,31 € Prix TVA incluse
Quantité de produit : Entrez la quantité souhaitée ou utilisez les boutons pour augmenter ou diminuer la quantité.

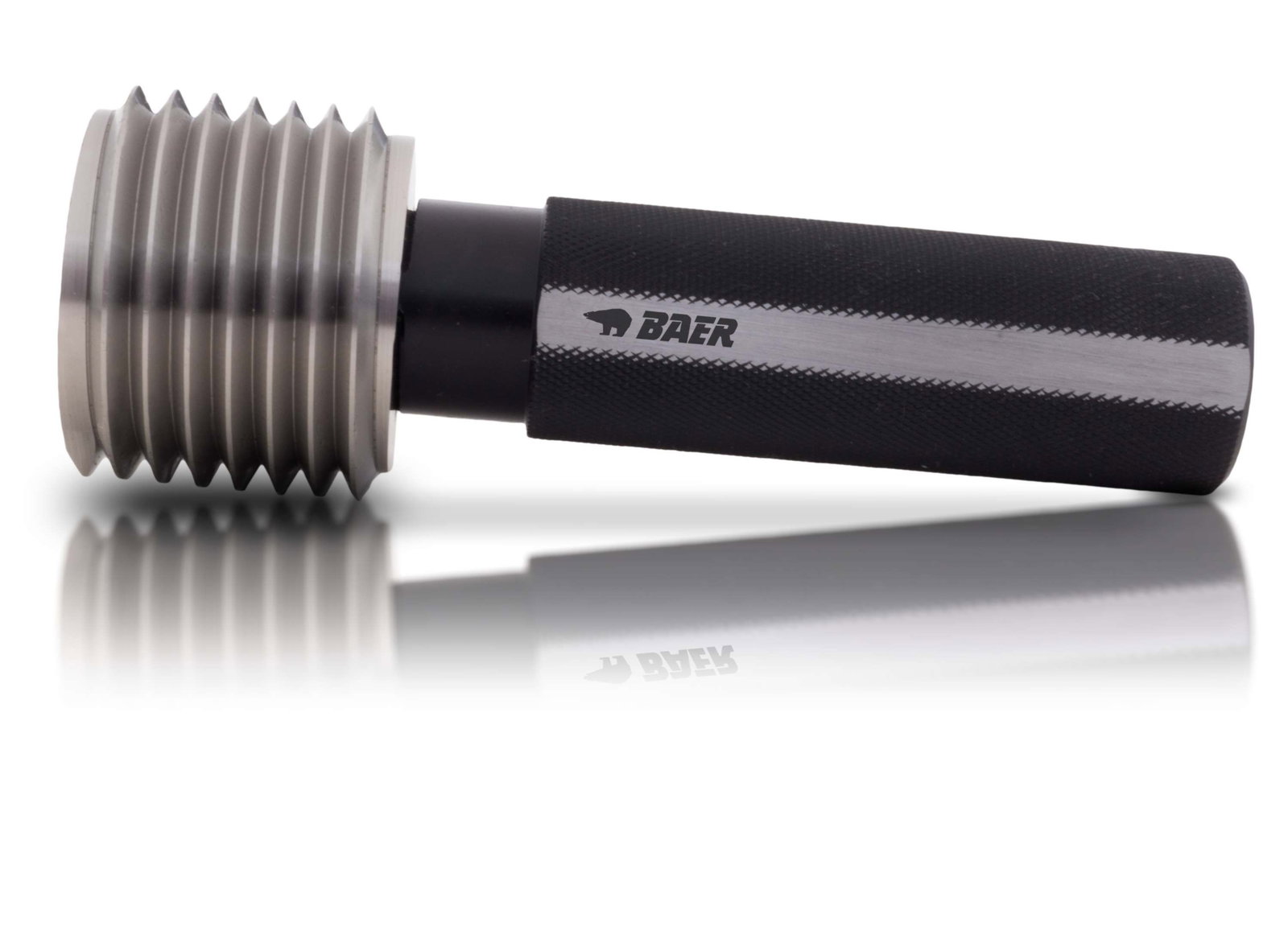

Calibre tampon fileté entrant MF 92 x 1,5 - Tolérance 6H
