BAER HSSG Tarauds manuels 2 pièces Jeu UNF N° 4 x 48
BAER HSSG Tarauds manuels 2 pièces Jeu UNF N° 4 x 48

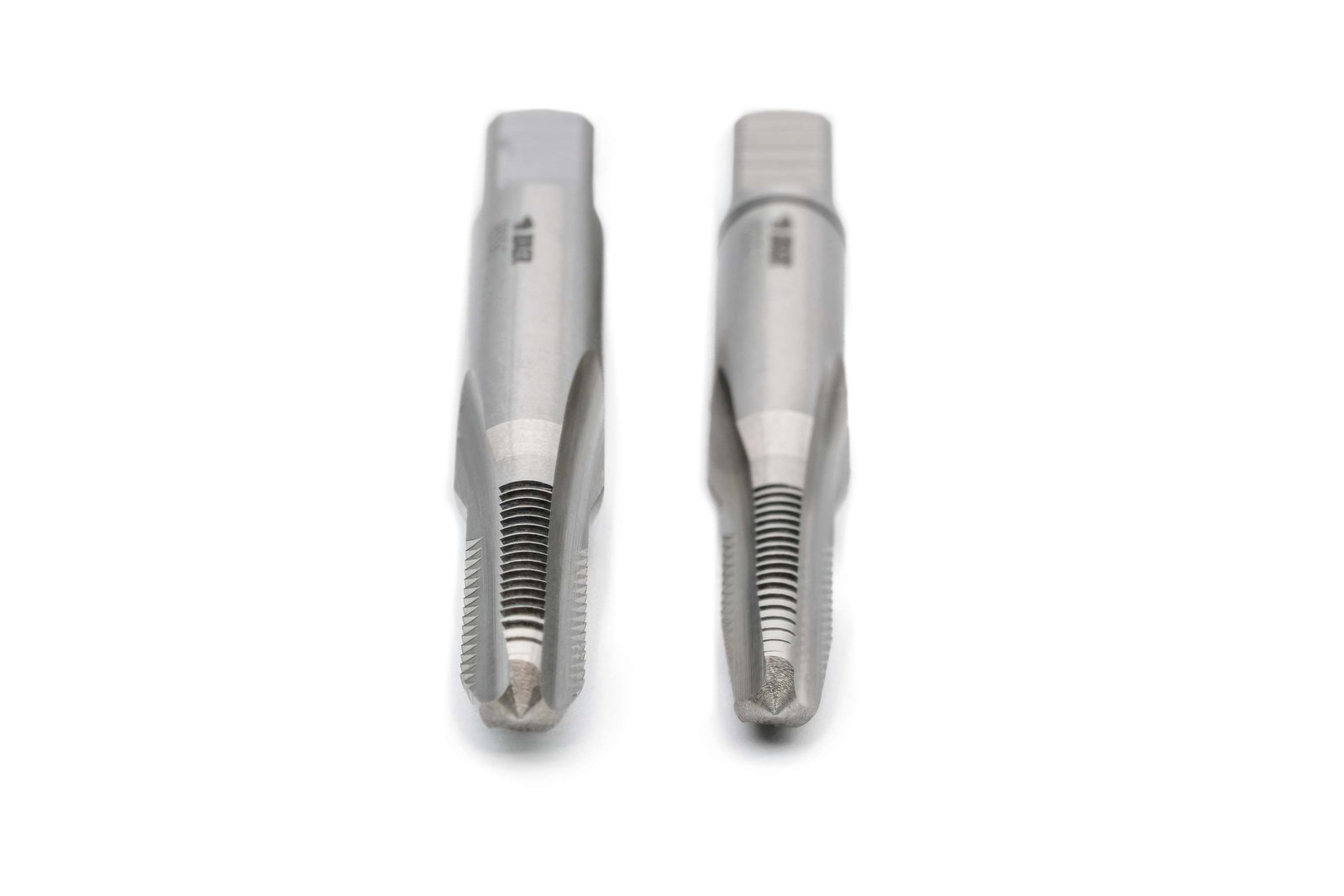

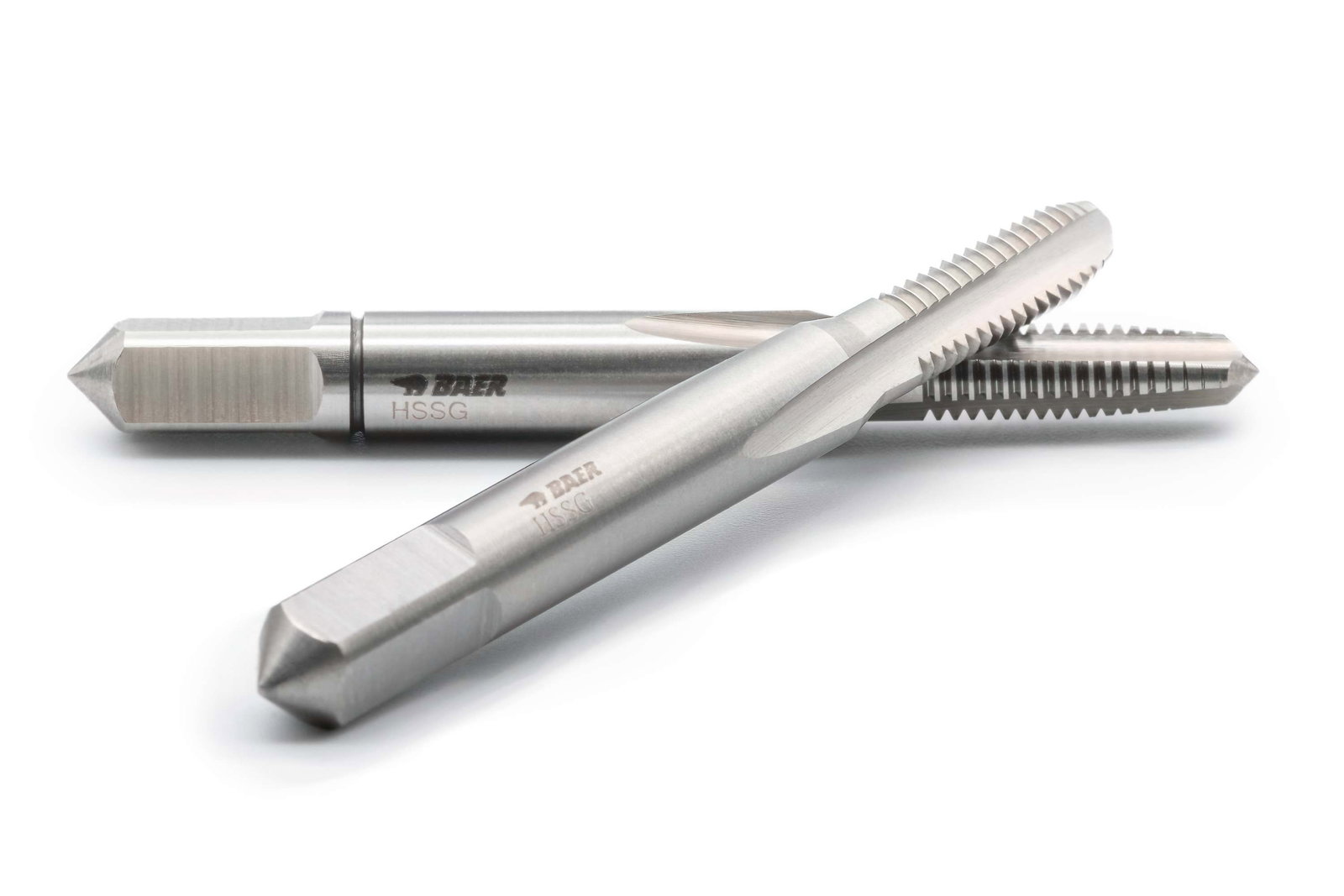

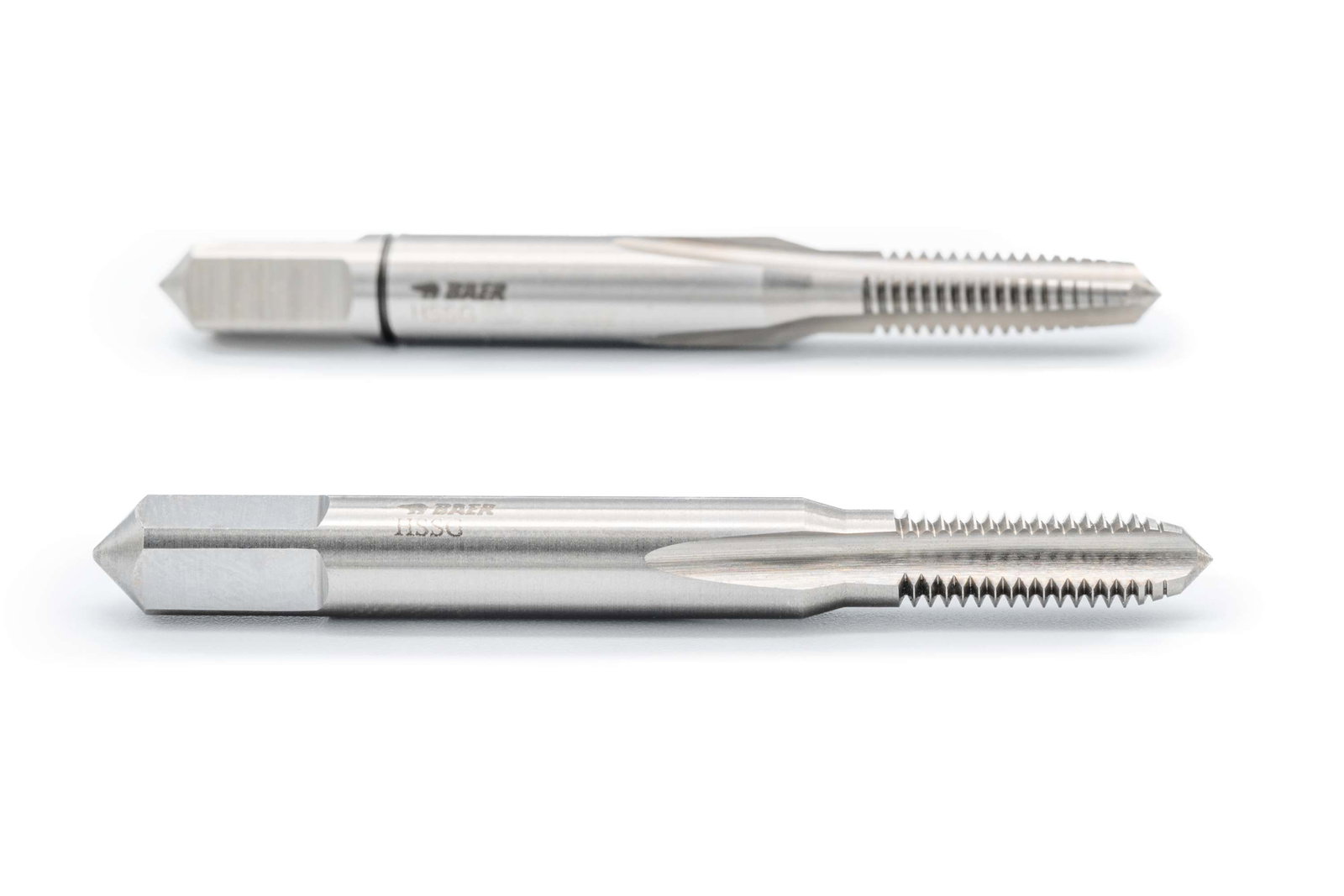

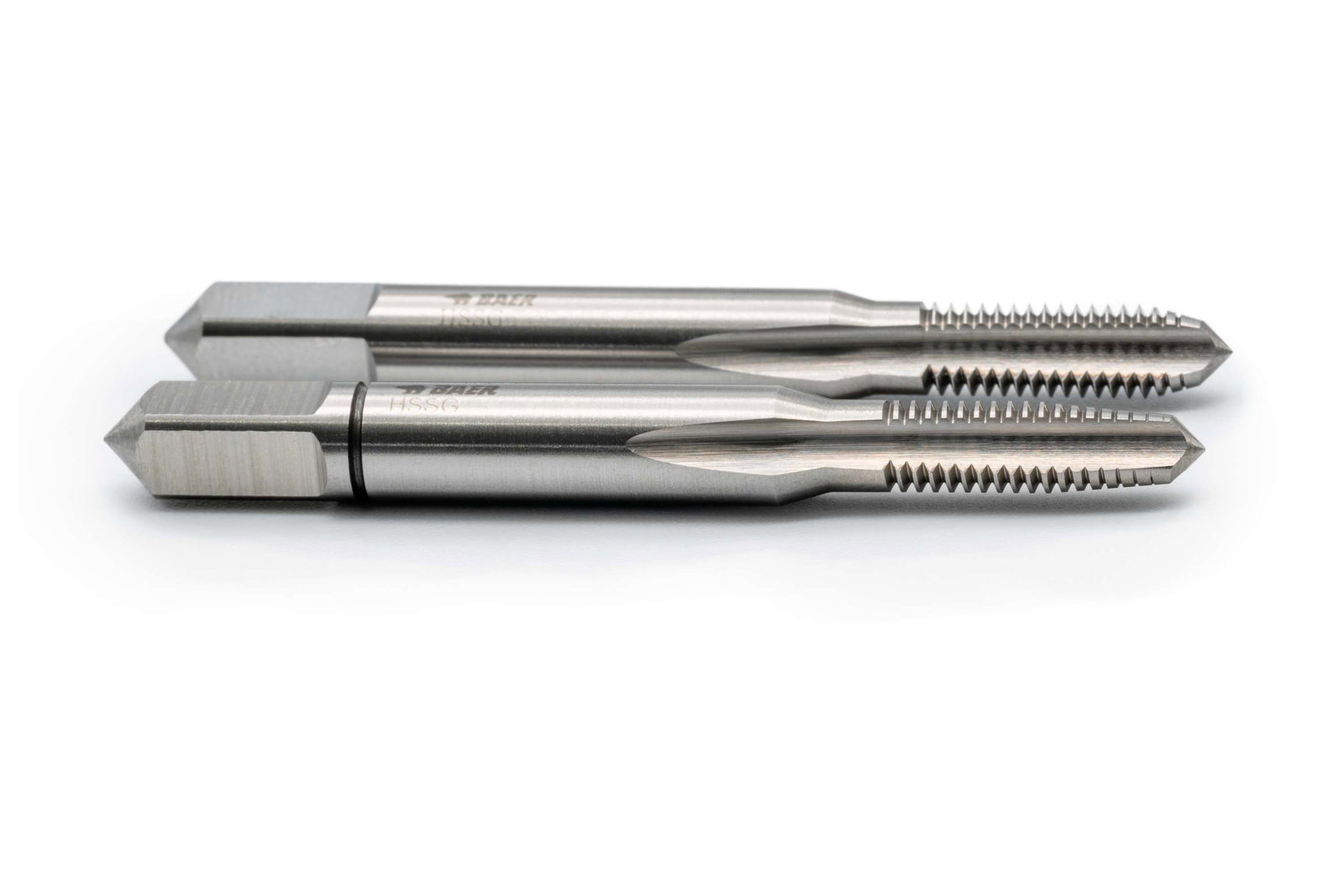

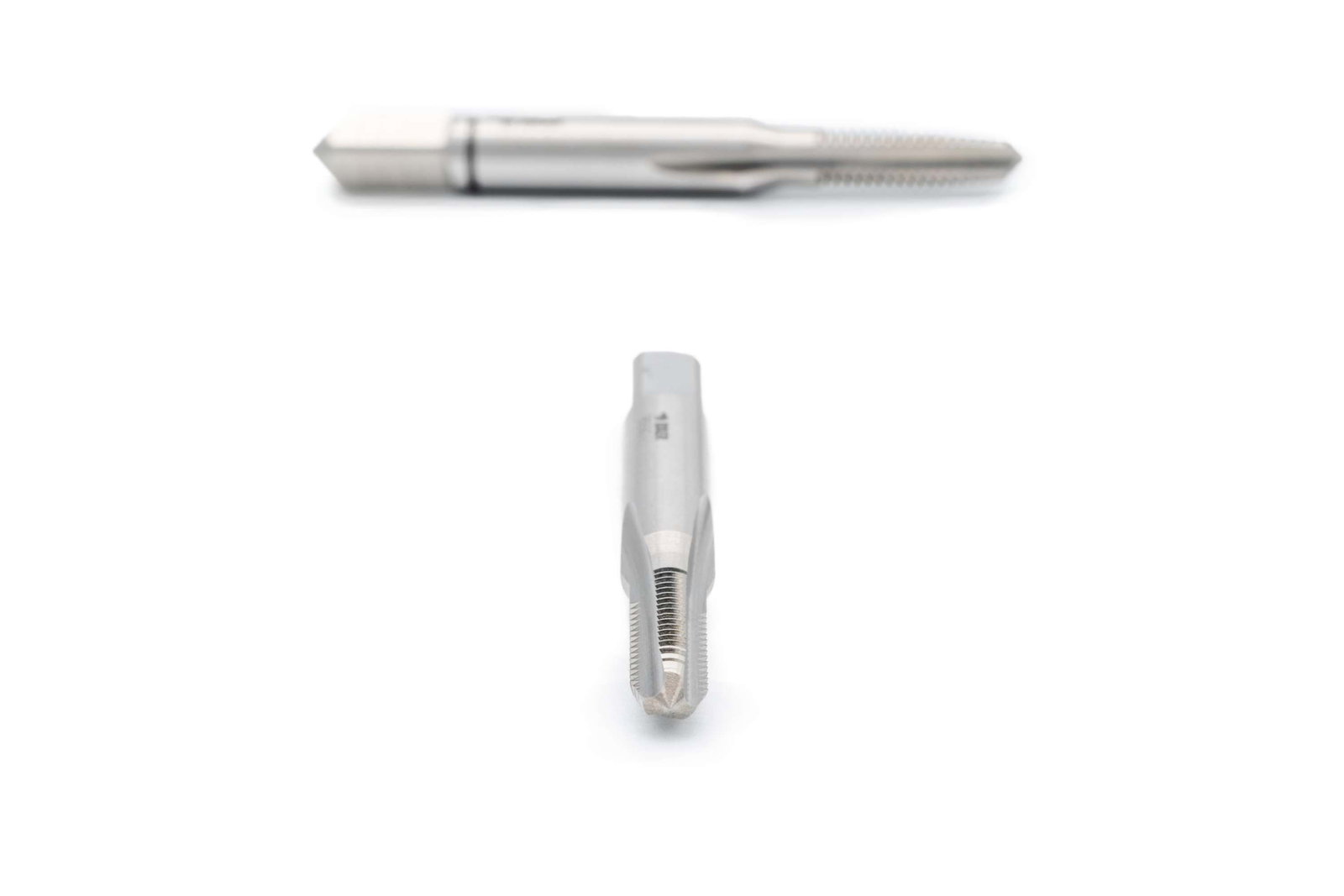

Le jeu Tarauds manuels se compose de deux tarauds et te permet de tailler un filet fini avec un risque de rupture nettement réduit. L'avantage des tarauds manuels en deux parties est que les parties respectives d'un jeu se partagent la puissance de coupe : Le Ébaucheuse (marqué par un anneau) enlève 65 pour cent du Profilé fileté et le et met le filet en forme. Le taraud de finition n'a pas de marque d'anneau et coupe le profil de filetage restant pour produire le filetage 100% complet et utilisable. En répartissant le travail entre les deux Taraud, il est plus facile de couper un filet droit et propre à la main.
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Ainsi, tu peux couper Filetage intérieur à la main sans te coincer et peut être actionné avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être coupé dans un Carottage pré-percé.
Grâce au court Coupe de l'outil de finition, le jeu Tarauds manuels est fiable et universel pour les trous traversants et les trous borgnes.
En général, on utilise Tarauds manuels- Ensembles en deux parties pour Filetage fin avec un Inclinaison plus petit que pour Filetage grossier, car la surface du profil du filet est plus petite que pour les filets grossiers et les forces exercées sur Taraudeuse sont plus petites.
Dimensions
| Diamètre |
No. 4 |
|---|---|
| Diamètre nominal en mm |
2,845 |
| Diamètre nominal en pouces |
0,112 |
| Dimension |
UNF No. 4 x 48 |
| Inclinaison |
48 |
| Inclinaison en mm |
0,529 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 2181 |
| Tolérance |
2B |
| Type de produit |
Tarauds manuels- Ensembles |
2,4 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
2B
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
2,7 mm |
|---|---|
| D1 |
UNF N° 4 x 48 |
| D2 |
3,5 mm |
| Diamètre |
No. 4 |
| L1 |
36 mm |
| L2 |
11 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
