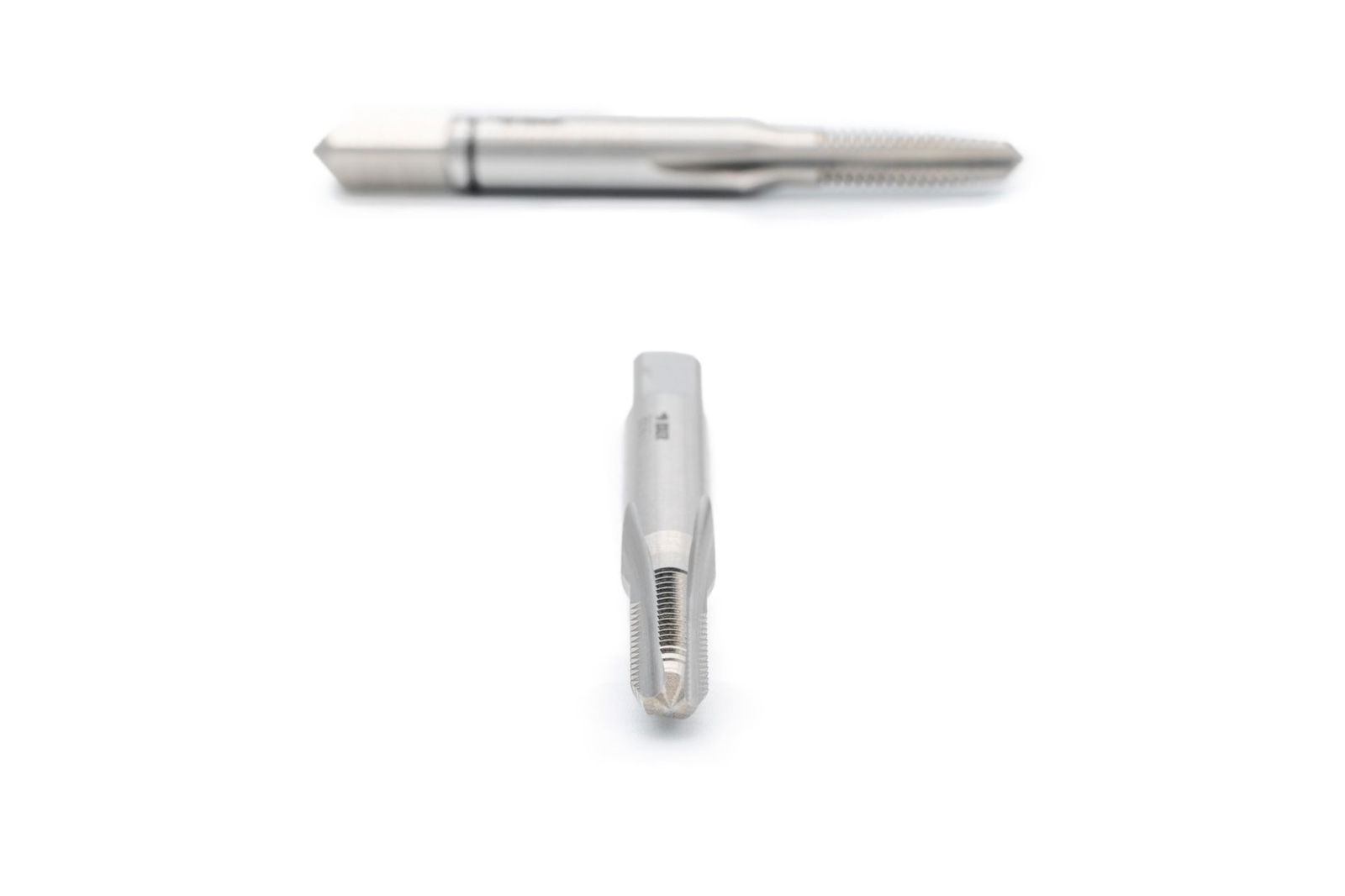

BAER HSSG Tarauds manuels 2 pièces Jeu UNF Nr, 10 x 32 - GAUCHE


Le jeu de tarauds manuels à gauche se compose de deux tarauds et permet de réaliser un filetage à gauche fini avec un risque de rupture nettement réduit. Un filetage à gauche se taraude dans le sens inverse des aiguilles d'une montre. Le taraud à gauche est lui aussi actionné dans le sens inverse des aiguilles d'une montre.

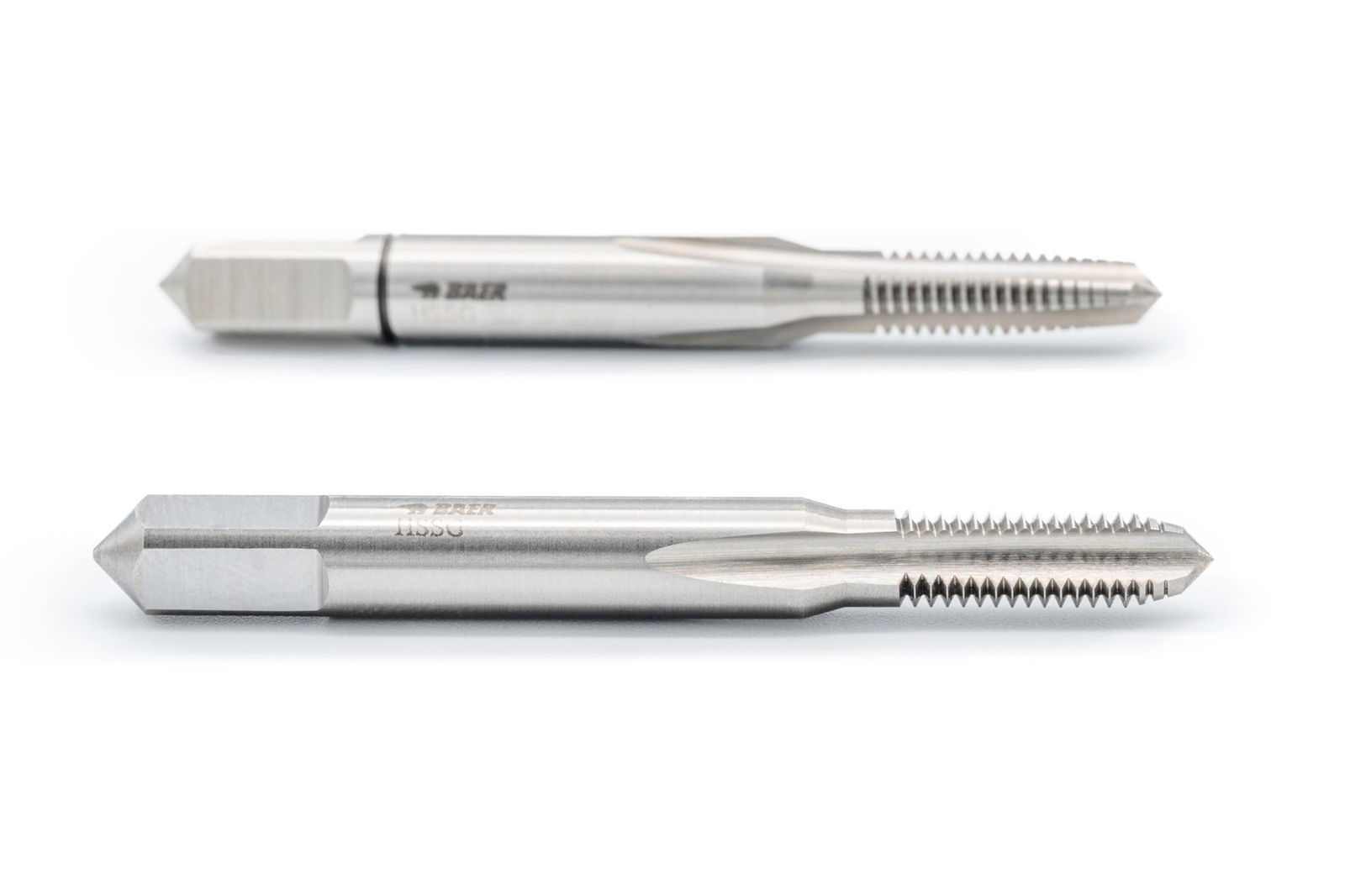

L'avantage des tarauds manuels en deux pièces est que les différents tarauds d'un jeu se répartissent le travail de coupe : le taraud ébaucheur (n° 1) (repéré par un anneau) enlève 65 % du profil de filetage et amorce la forme du filetage. Le taraud de finition (n° 3) ne comporte aucun anneau et usine le reste du profil de filetage afin d'obtenir un filetage complet à 100 % et pleinement utilisable. La répartition du travail entre les deux tarauds facilite la réalisation manuelle d'un filetage droit et net.
Par rapport au taraud machine, le taraud manuel possède une queue courte. Cela permet de réaliser un filetage intérieur à la main sans coincement ; il s'utilise avec des tourne-à-gauche, des clés à cliquet ou d'autres outils de maintien à logement carré.
Le filetage peut être réalisé dans un avant-trou prépercé.
Grâce à l'entrée courte du taraud de finition, le jeu de tarauds manuels s'utilise de manière fiable et universelle pour les trous traversants et les trous borgnes.
En règle générale, les jeux de tarauds manuels en deux pièces sont utilisés pour les filetages fins, dont le pas est plus petit que celui d'un filetage grossier, car la surface du profil de filetage est plus réduite que pour les filetages grossiers et les efforts exercés sur les tarauds sont moindres.

Dimensions

Carré 4,9 mm
Diamètre No. 10
Diamètre nominal en mm 4,826
Diamètre nominal en pouces 0,19
Dimension UNF No. 10 x 32
Pas 32
Pas en mm 0,794

Caractéristiques

Direction GAUCHE
Groupe de produits Taraud
Matériel HSSG blank
Norme de filetage UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Standard DIN 352
Tolérance 2B
Type Jeu de 2 pièces
Type de produit Tarauds manuels- Ensembles

Informations techniques - Tarauds

Représentation schématique de Diamètre d'avant-trou
Diamètre d'avant-trou
4,1 mm
Représentation schématique de  Type de trou
Type de trou
Passage et Trou borgne jusqu'à 2 x D
Représentation schématique de Forme / Géométrie
Forme / Géométrie
Forme C rainurée droite
Représentation schématique de  Coupe
Coupe
2-3 Passages
Représentation schématique de  Élimination des copeaux
Élimination des copeaux
Ne se produit presque pas. Les copeaux restent dans les rainures.
Représentation schématique de  Refroidissement
Refroidissement
Refroidissement extérieur et - Graissage
Représentation schématique de Matériel
Matériel
HSSG blank
Représentation schématique de Résistance à la traction à température ambiante
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Représentation schématique de Tolérance: 2B
Tolérance
2B

Applications

  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés

Dessin technique

Dessin technique taraud manuel à queue renforcée
Carré 4,9 mm
D1 UNF Nr, 10 x 32
D2 6 mm
Diamètre No. 10
L1 45 mm
L2 14 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés
1.0035 S185 (St33)
1.0036 S235JRH
1.0038 RSt37-2
1.0039 S235JRG1+CR
1.0044 St44-2
1.0060 E335 (St60-2)
1.0116 St37-3
1.0570 St 52-3
Aciers de construction alliés
1.5415 15Mo3
1.5423 16Mo5
1.5622 14Ni6
1.7335 13CrMo44
1.7337 16CrMo44
1.7715 14MoV63
Aciers de décolletage
1.0711 9S20
1.0715 9SMn28
1.0718 11SMnPb30
1.0721 10S20
1.0723 15S20
1.0726 35S20
1.0737 9SMnPb36
1.0758 60SPb20
Aciers de cémentation
1.0401 (C15)
1.7016 17CR3
1.7131 16MnCr5
1.5919 15CrNi6
Aciers trempés et revenus non alliés
1.0402 C 22
1.1151 C22E (Ck22)
1.0503 C 45
1.1191 C45E (Ck45)
Acier moulé
1.0420 GS-38
1.5419 GS-22 Mo 4
1.6750 GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Fonte malléable
0.8145 EN-GJMB 450-6
0.8170 EN-GJMB 700-2
0.8045 EN-GJMW-450-7
0.8055 EN-GJMW-550-4
Cuivre pur faiblement allié
2.0240 CuZn15
2.0265 CuZn30
Laiton à copeaux courts
2.0401 CuZn39Pb3
Laiton à copeaux longs
2.0321 CuZn37
2.0335 CuZn36
2.0360 CuZn40
Alliages d'aluminium coulés Si > 5-12 %
3.2161 G-AlSi8Cu3
3.2163 G-AlSi9Cu3
3.2381 G-AlSi10Mg
3.2583 G-AlSi12(Cu)
Fonte à graphite lamellaire
0.6010 EN-GJL 100 (GG-10)
0.6020 EN-GJL 200 (GG -20)
0.6025 EN-GJL 250 (GG-25)
0.6030 EN-GJL 300 (GG -30)
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01 G-CuSn7ZnPb
2.1086.01 G-CuSn10Zn
2.1097 G-CuSn5ZnPb
Cuivre pur, cuivre faiblement allié
2.0240 CuZn15
2.0265 CuZn30
