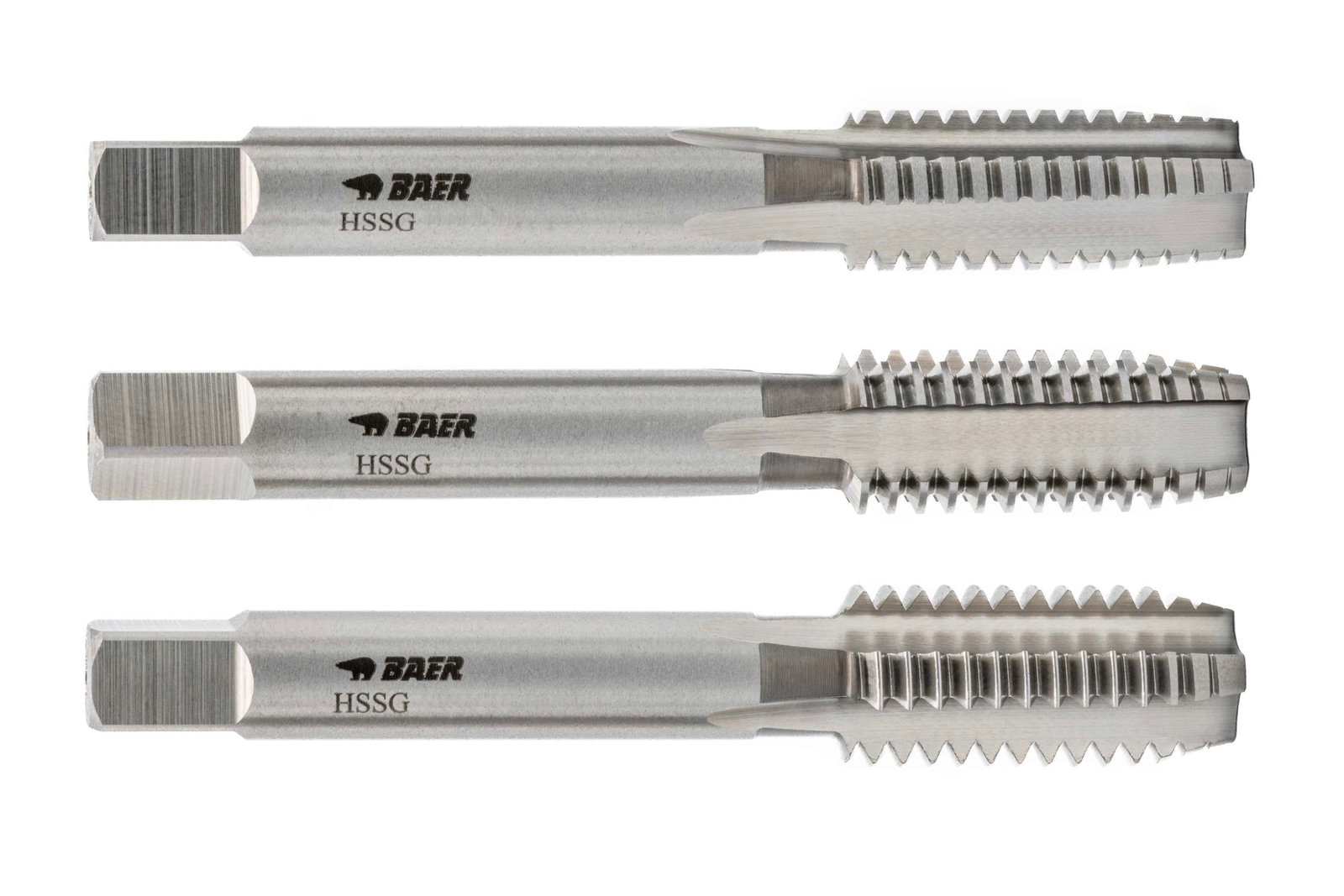

BAER HSSG Tarauds manuels 3 pièces Ensemble conique M 39 x 4,0
En stock
- Commandez avant demain, 14:00
- Expédition demain
- Livraison estimée jeu. 19 nov. – ven. 20 nov.
- Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.
BAER HSSG Tarauds manuels 3 pièces Ensemble conique M 39 x 4,0
Le jeu de tarauds à main de type de construction conique se compose de trois tarauds et permet de réaliser un filetage fini avec un risque de rupture nettement réduit. L'avantage des tarauds à main en trois pièces est que les différents tarauds du jeu se répartissent l'effort de coupe. Contrairement aux jeux de tarauds à main classiques, chaque taraud de la version conique permet de réaliser un filetage complet. De plus, le taraud ébaucheur et le taraud intermédiaire (n° 2) ne portent aucun marquage par un ou deux anneaux. Tous les tarauds ont un profil de filetage entièrement formé, mais les longueurs d'entrée diffèrent : le Taraud ébaucheur (n° 1) de forme A a une longueur d'entrée de 6 à 8 filets et le taraud intermédiaire (n° 2) de forme D de 3,5 à 5 filets. Le taraud de finition (n° 3) de forme C a une longueur d'entrée de 2 à 3 filets. Il permet ainsi de réaliser le filetage utilisable le plus profond et de tarauder les trous borgnes presque jusqu'au fond. La répartition du travail entre les trois tarauds facilite le taraudage manuel d'un filetage droit et propre.
Contrairement au taraud machine, le taraud à main a une queue courte. Cela permet de réaliser un filetage intérieur à la main sans coincement. Il peut être utilisé avec des tourne-à-gauche, des clés à cliquet ou d'autres outils de maintien à logement carré.
Le filetage peut être réalisé dans un avant-trou.
Grâce au chanfrein court du taraud de finition, le jeu de tarauds à main s'utilise de manière fiable et universelle pour les trous traversants et les trous borgnes.
En règle générale, les jeux de tarauds à main en trois pièces sont utilisés pour les filetages standard à pas gros, car la surface du profil de filetage est plus grande que pour les filetages fins et les efforts exercés sur les tarauds sont plus importants.
Dimensions
| Carré |
24 mm |
|---|---|
| Diamètre |
39 |
| Diamètre nominal en mm |
39 |
| Diamètre nominal en pouces |
1,535 |
| Dimension |
M 39 x 4,0 |
| Pas |
4 |
| Pas en mm |
4 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 352 |
| Tolérance |
ISO2/6H |
| Type |
3-tlg. Satz |
| Type de produit |
Tarauds manuels- Ensembles |
Informations techniques - Tarauds
35 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
24 mm |
|---|---|
| D1 |
M 39 x 4,0 |
| D2 |
32 mm |
| Diamètre |
39 |
| L1 |
150 mm |
| L2 |
63 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
