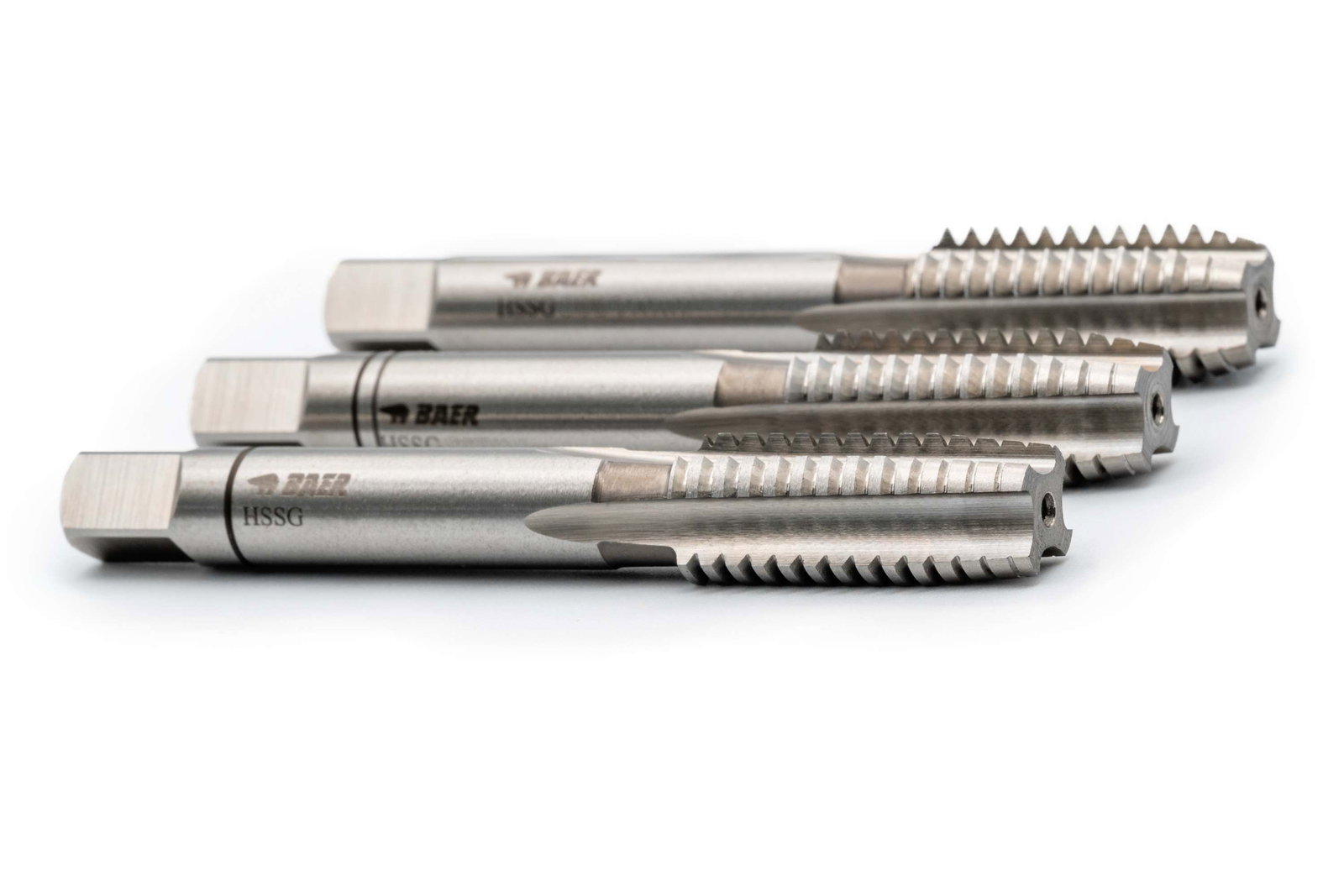

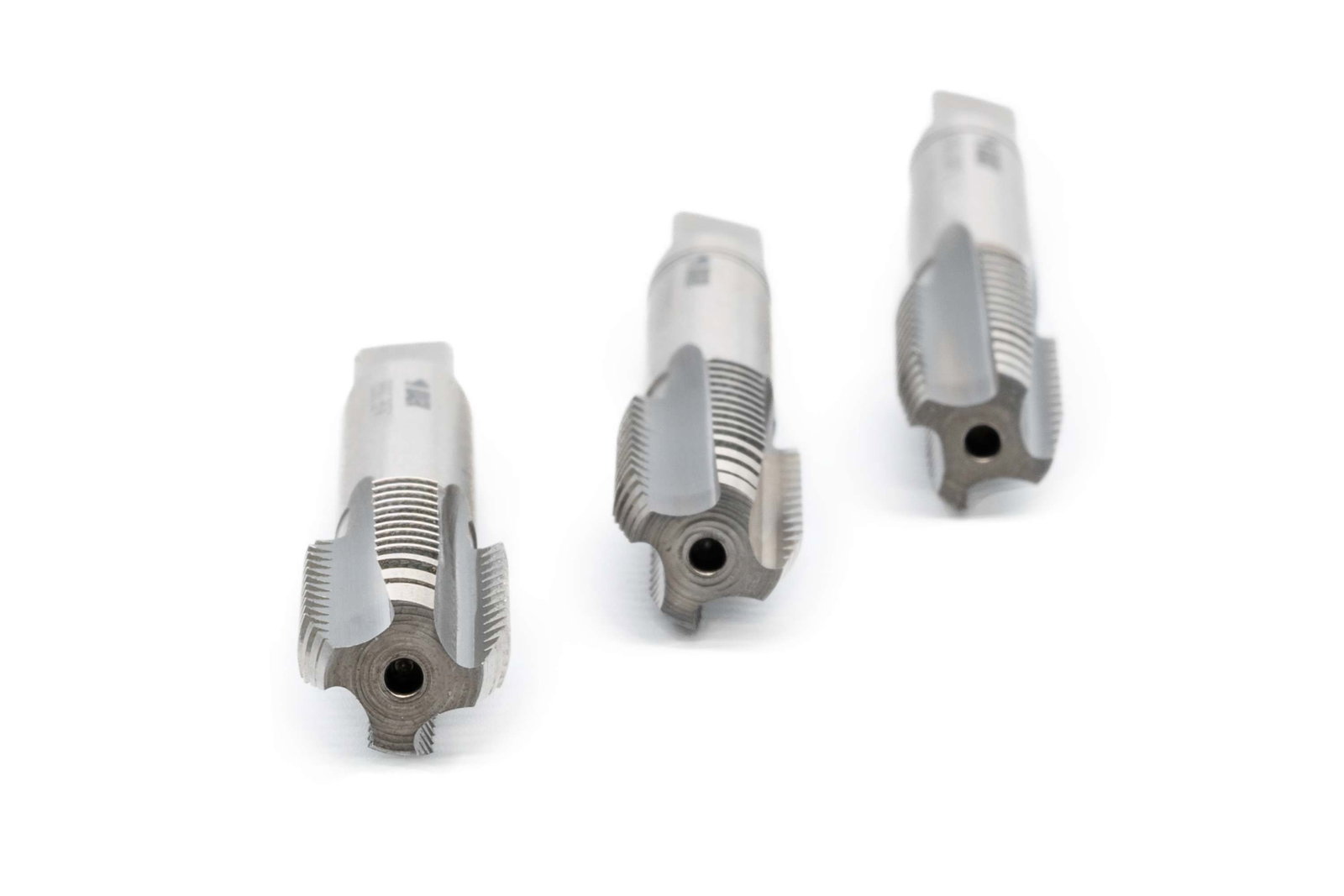

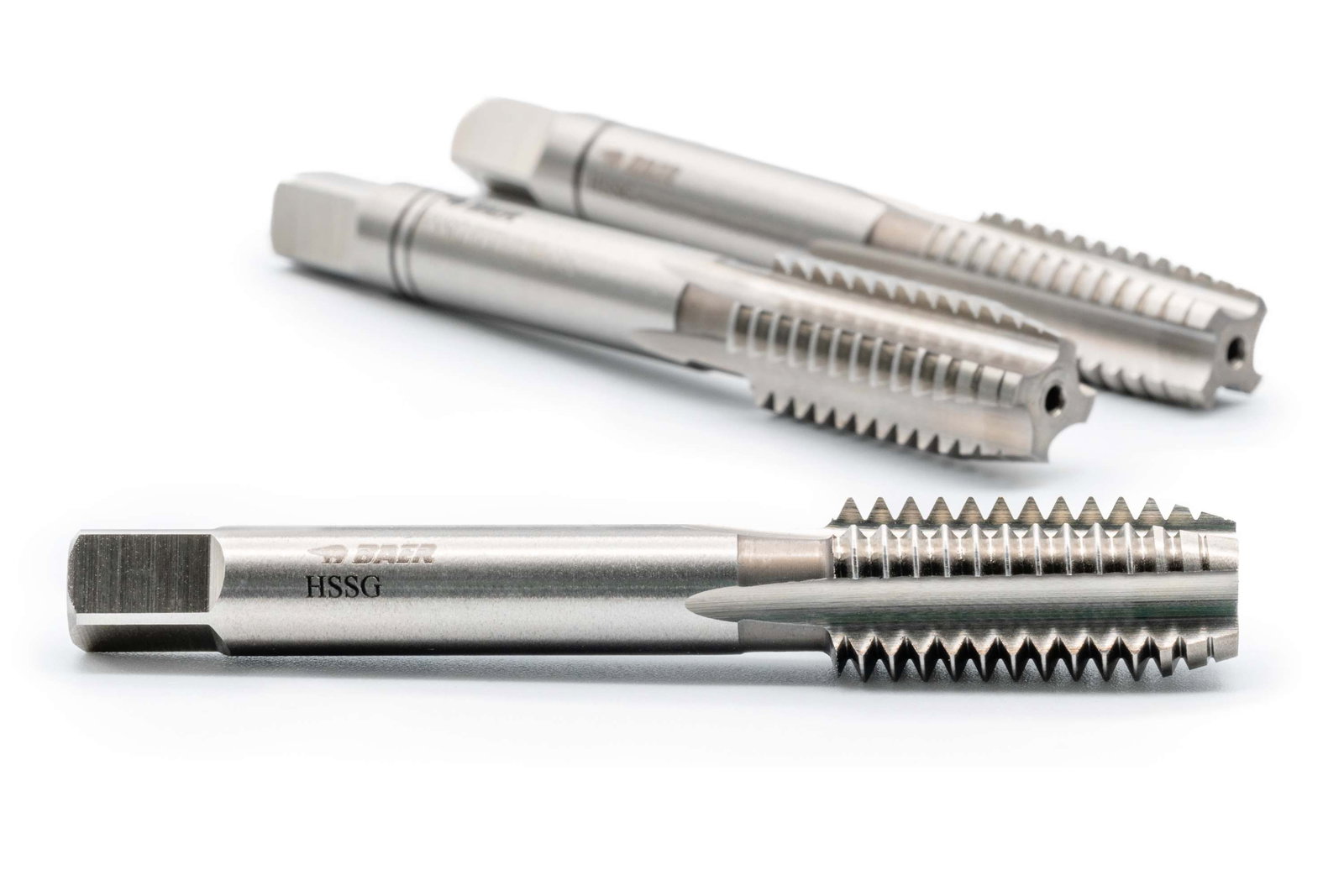

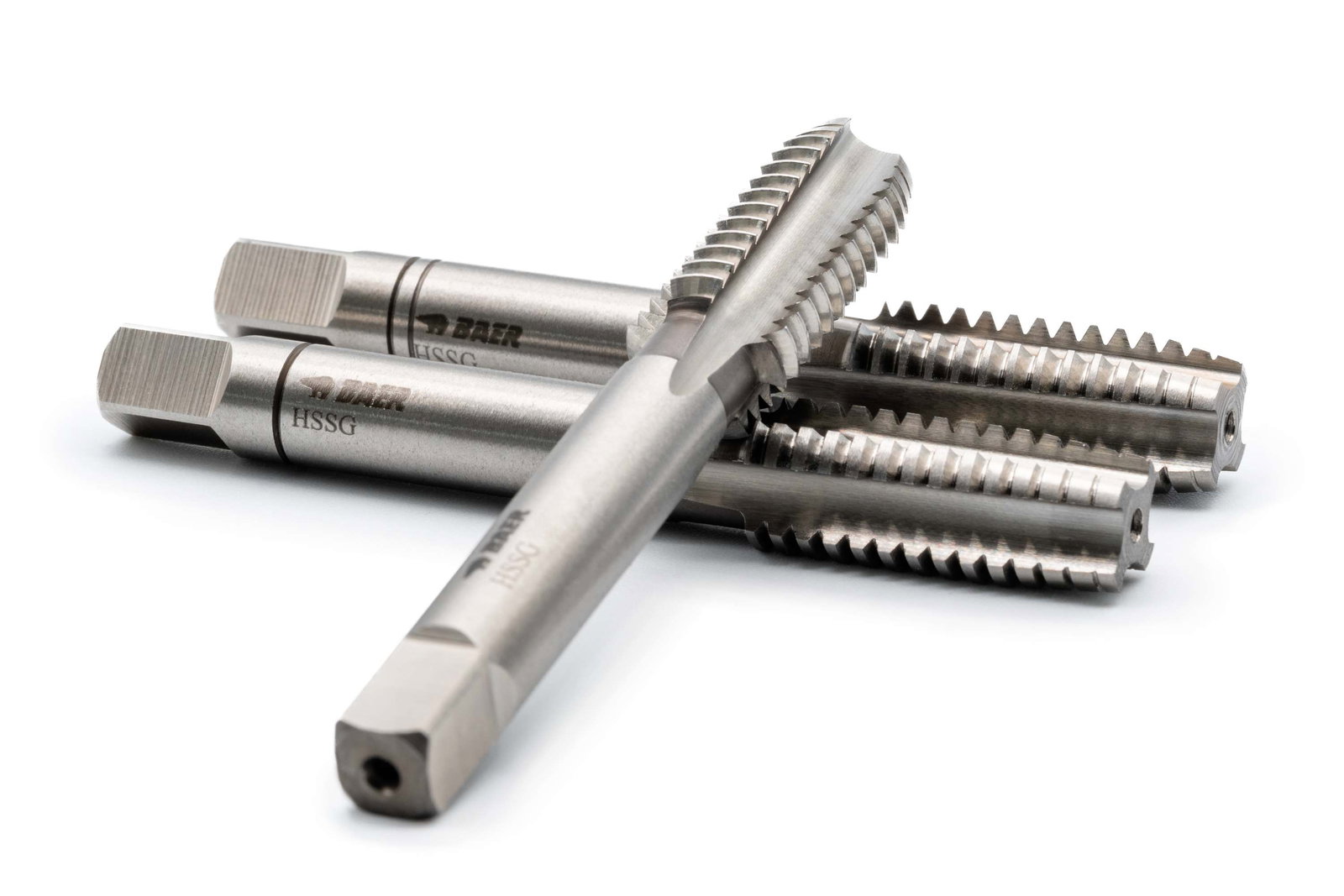

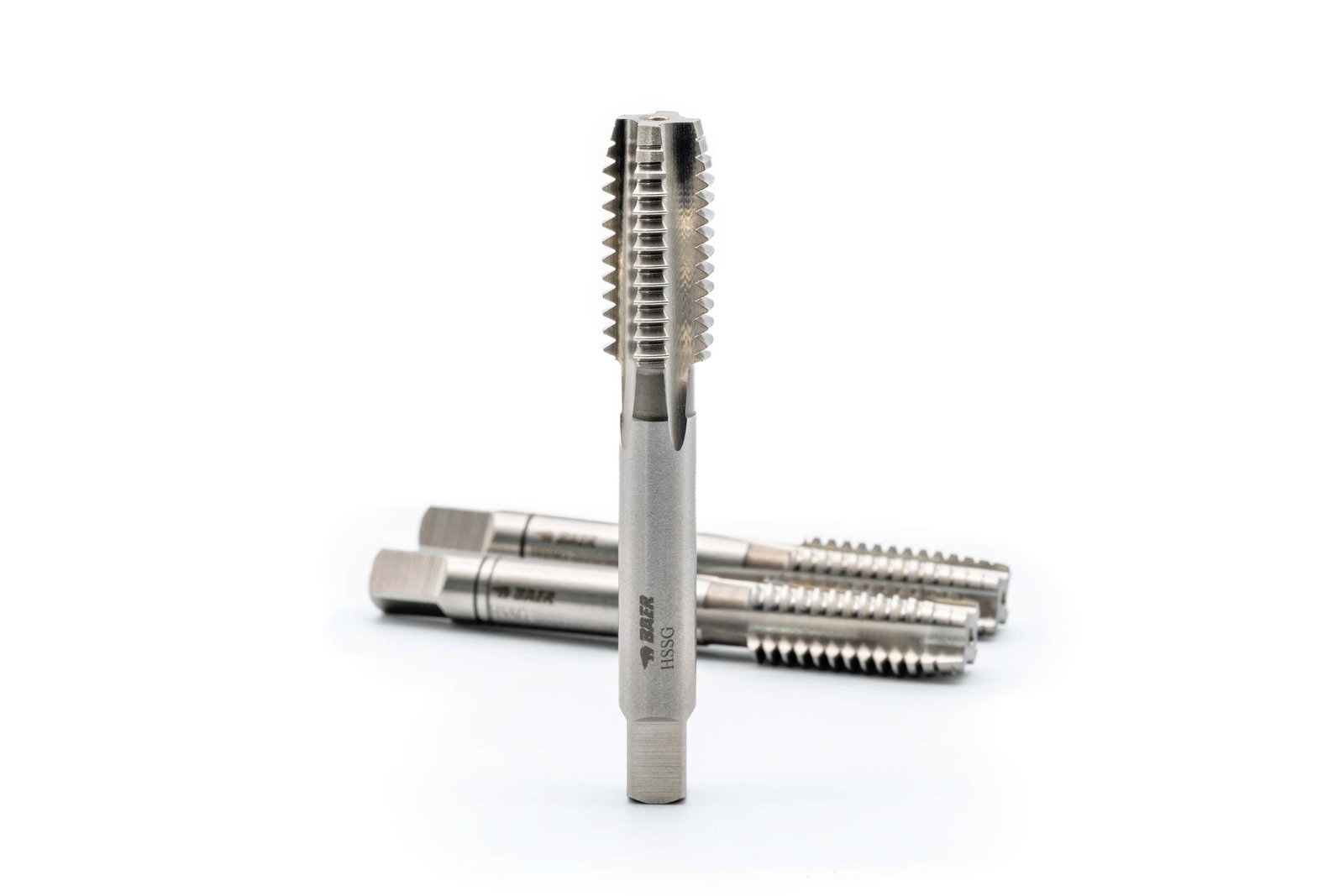

BAER HSSG Tarauds manuels 3 pièces jeu M 52 x 5,0 - GAUCHE
En stock
- Commandez avant demain, 14:00
- Expédition demain
- Livraison estimée jeu. 19 nov. – ven. 20 nov.
- Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.
BAER HSSG Tarauds manuels 3 pièces jeu M 52 x 5,0 - GAUCHE
Le jeu de tarauds manuels à gauche se compose de trois tarauds et permet de réaliser un Filetage à gauche fini avec un risque de rupture nettement réduit. Un Filetage à gauche se taraude dans le sens antihoraire. Le taraud à gauche, ou Taraud à gauche, s'utilise lui aussi dans le sens antihoraire.

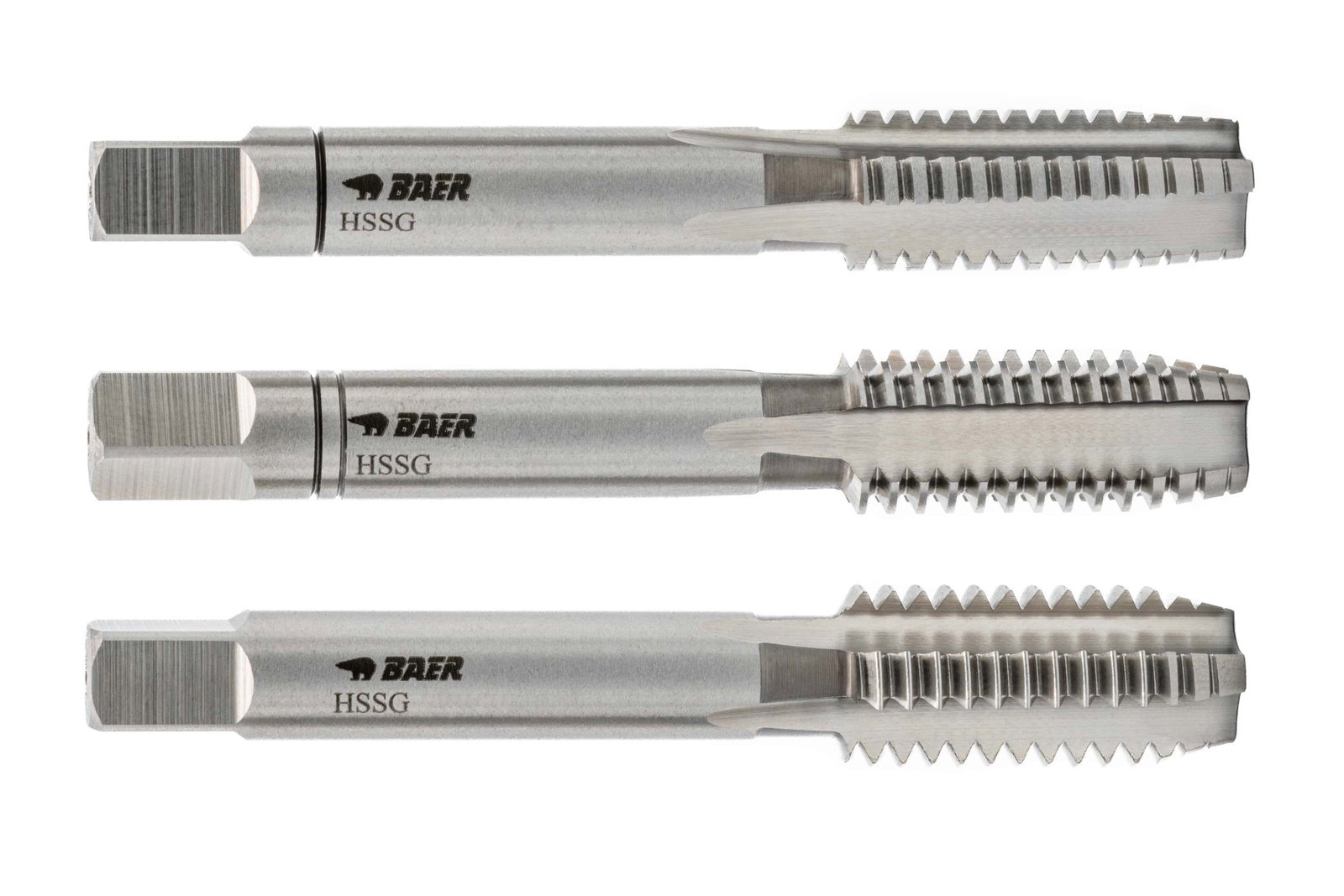

L'avantage des tarauds manuels en trois pièces est que les différents tarauds d'un jeu se répartissent l'effort de coupe : le Taraud ébaucheur (n° 1) (repéré par un anneau) enlève 65 % du Profil de filetage et le taraud intermédiaire (n° 2) (repéré par deux anneaux) en enlève 85 %. La préparation et la reprise avec le taraud intermédiaire (n° 2) donnent sa forme au filetage. Lors de la dernière étape, on utilise le taraud de finition (n° 3), qui ne porte aucun anneau de repérage. Lui seul réalise à la fin le filetage complet et utilisable. La répartition du travail entre les trois Tarauds facilite la réalisation manuelle d'un filetage droit et net.
Par rapport au taraud machine, le taraud manuel possède une queue courte. Cela permet de réaliser un Filetage intérieur à la main sans coincement ; il s'utilise avec des Tourne-à-gauche, des clés à cliquet ou d'autres Outils de maintien à Logement carré.
Le filetage peut être réalisé dans un Avant-trou préalablement percé.
Grâce à l'entrée courte du taraud de finition, le jeu de tarauds manuels s'utilise de manière fiable et universelle pour les Trous traversants et les Trous borgnes.
En règle générale, les Jeux de tarauds manuels en trois pièces s'emploient pour les Filetages standard à Pas gros, car la surface du Profil de filetage est plus grande que pour les Filetages fins et les efforts exercés sur les tarauds sont plus importants.
Dimensions
| Carré |
32 mm |
|---|---|
| Diamètre |
52 |
| Diamètre nominal en mm |
52 |
| Diamètre nominal en pouces |
2,047 |
| Dimension |
M 52 x 5,0 |
| Pas |
5 |
| Pas en mm |
5 |
Caractéristiques
| Direction |
GAUCHE |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 352 |
| Tolérance |
ISO2/6H |
| Type |
3-tlg. Satz |
| Type de produit |
Tarauds manuels- Ensembles |
Informations techniques - Tarauds
47 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
32 mm |
|---|---|
| D1 |
M 52 x 5,0 |
| D2 |
40 mm |
| Diamètre |
52 |
| L1 |
180 mm |
| L2 |
75 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
