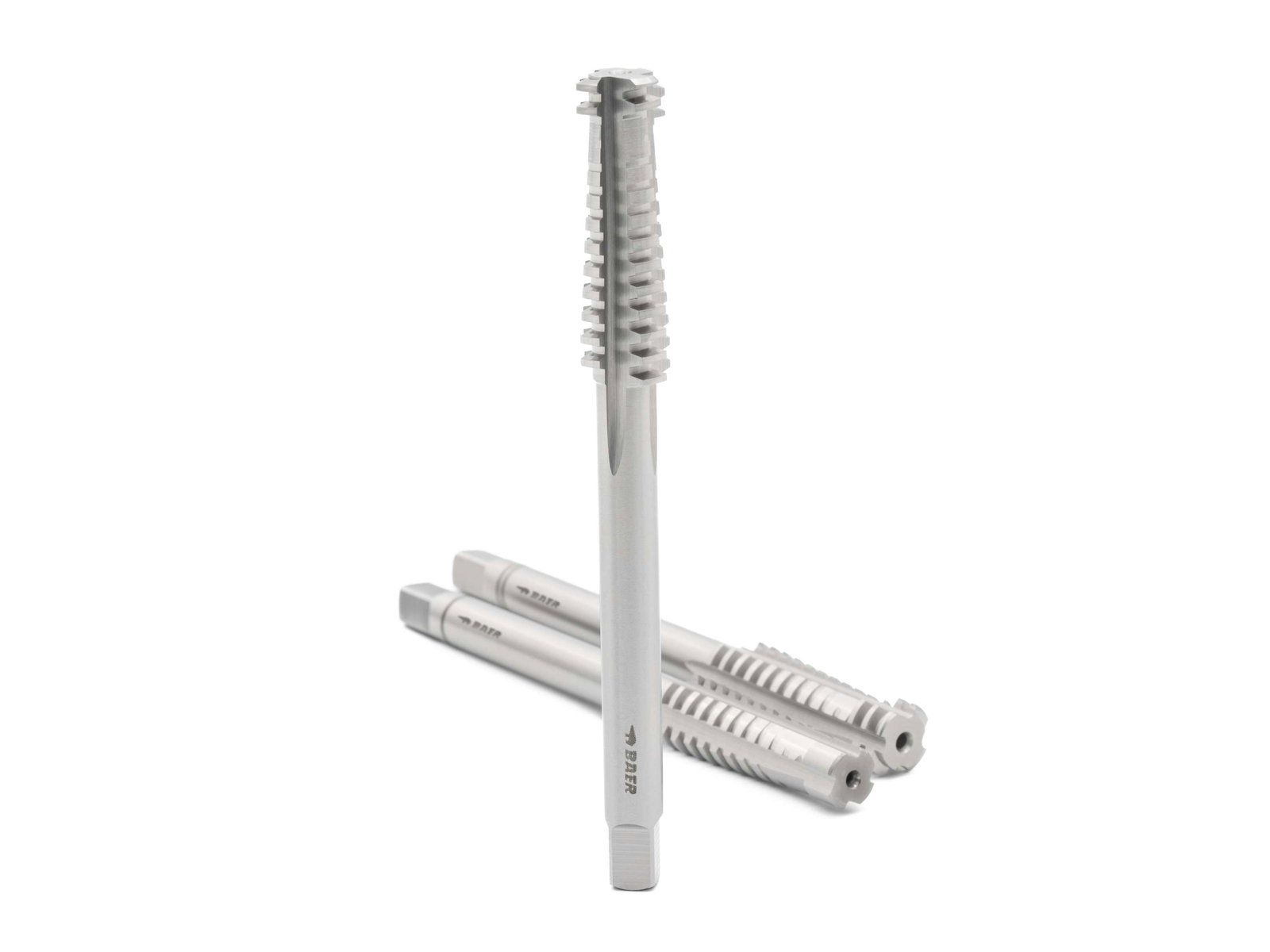

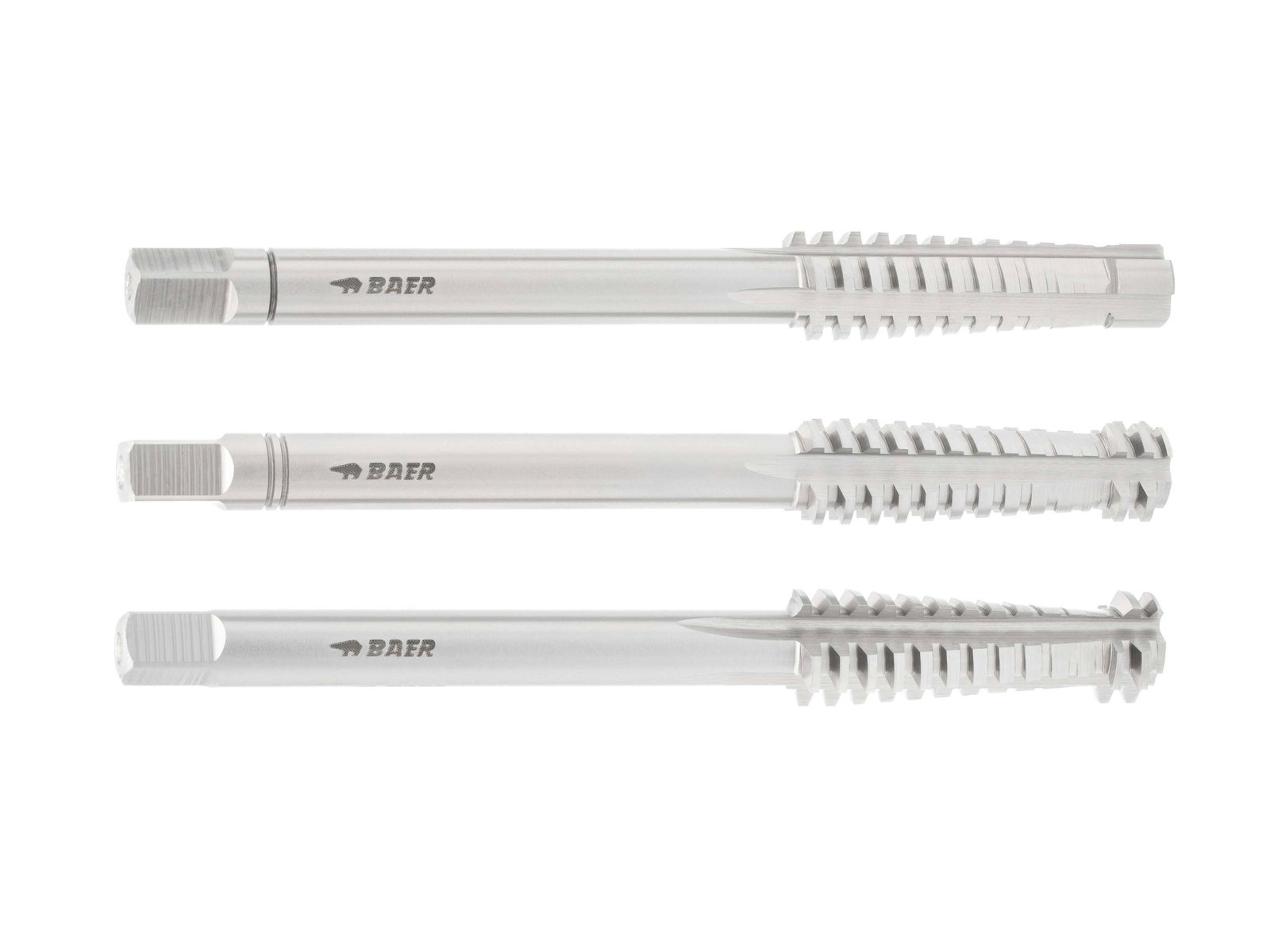

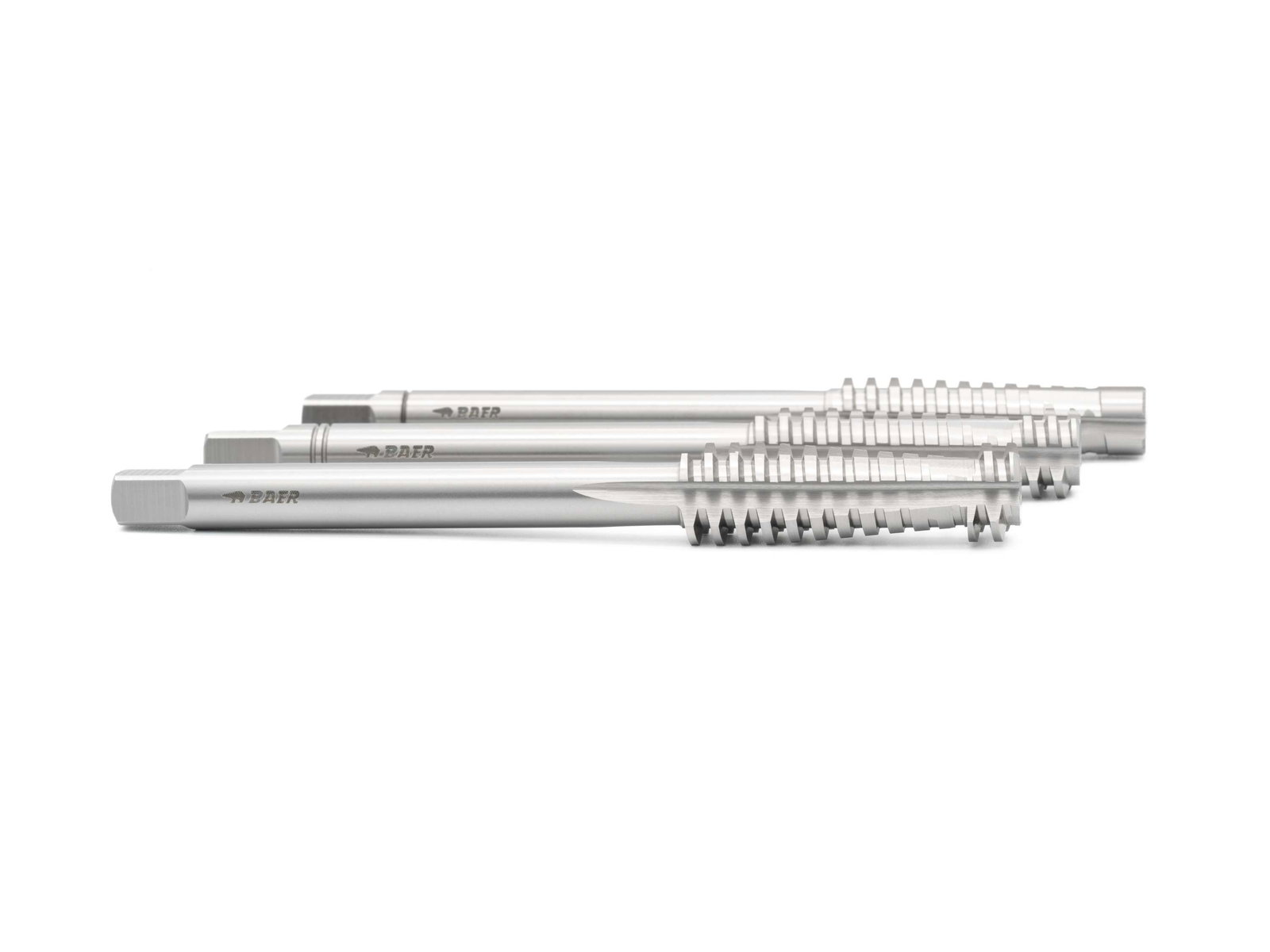

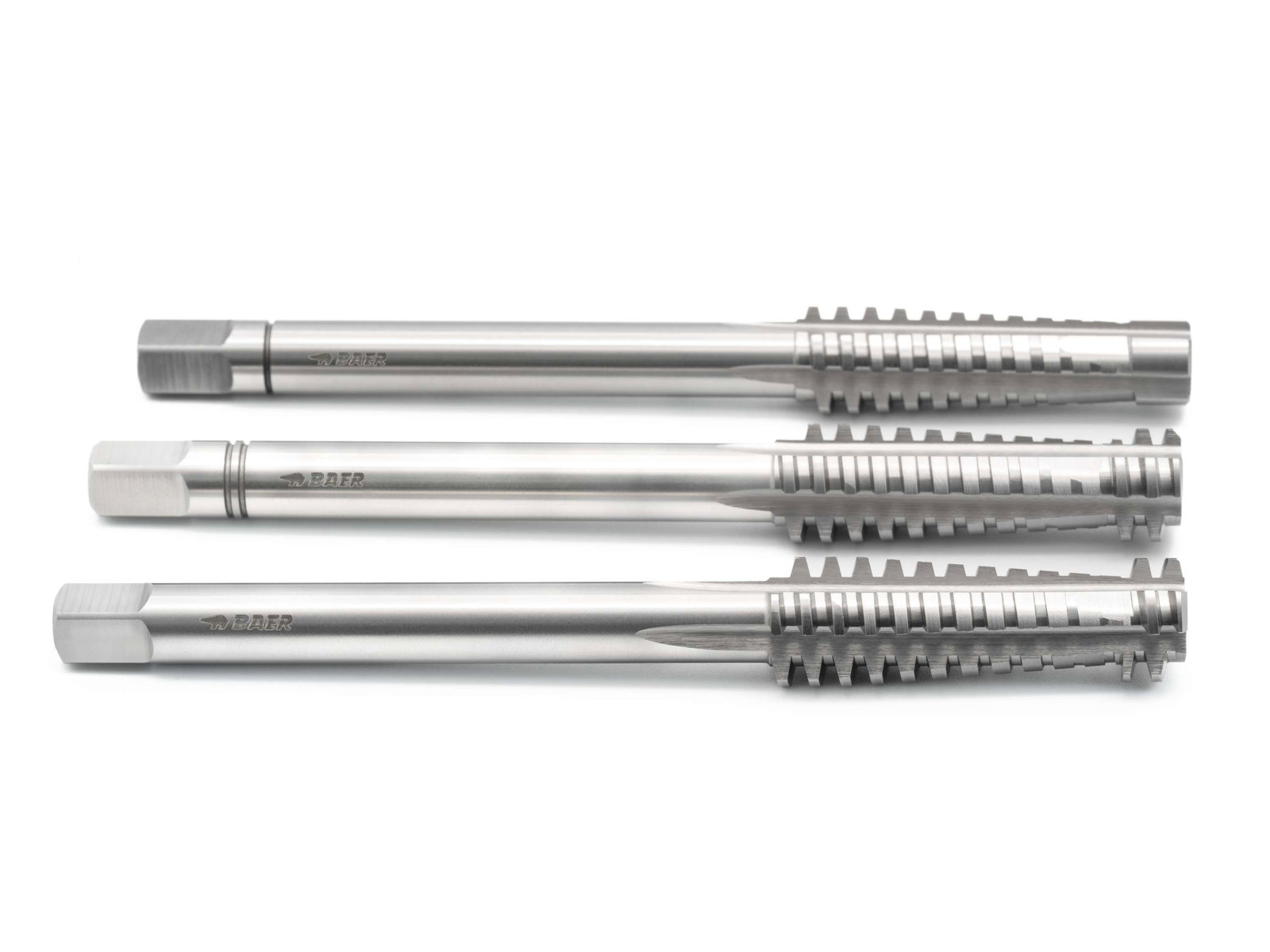

BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2
BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2

BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2

815,74 €*

Prix TVA incluse plus frais de livraison

En stock

EAN 4058462052262
Numéro d'article 230301008
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Informations de produit

BAER HSSG Tarauds manuels 3 pièces Jeu Tr 14 x 2

Le jeu Tarauds manuels se compose de trois tarauds et te permet de tailler un filet fini avec un risque de rupture nettement réduit. L'avantage des tarauds à main en trois parties est que les parties respectives d'un jeu se partagent la puissance de coupe : Le Ébaucheuse (marqué par un anneau) enlève 65 pour cent du Profilé fileté et le taraud intermédiaire (marqué par deux anneaux) 85 pour cent. Le pré-taraudage et la finition avec taraud intermédiaire donnent forme au filet. La dernière étape consiste à utiliser le taraud de finition, qui n'a pas de marque d'anneau. C'est le seul qui coupe à la fin le filet complet et utilisable. En répartissant le travail entre les trois Taraud, il est plus facile de couper un filet droit et propre à la main.
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Ainsi, tu peux couper Filetage intérieur à la main sans te coincer et peut être actionné avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être coupé dans un Carottage pré-percé.
Grâce au court Coupe de l'outil de finition, le jeu Tarauds manuels est fiable et universel pour les trous de passage et les trous borgnes.
En général, on utilise des jeux de trois pièces Tarauds manuels- Ensembles pour Filetage standard avec un Inclinaison grossier, car la surface du profil du filet est plus grande que pour les filets fins et les forces exercées sur Taraudeuse sont plus importantes.

Dimensions

Diamètre 14
Dimension Tr 14 x 2,0
Inclinaison 2,0

Caractéristiques

Direction A droite
Groupe de produits Taraud
Matériel HSSG blank
Norme de filetage Tr: Filetage trapézoïdal selon la norme DIN 103
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Standard Norme d'usine
Tolérance 7H
Type de produit Tarauds manuels- Ensembles

Diamètre d'avant-trou: 12,2 mm
Diamètre d'avant-trou
12,2 mm
Image Type de trou: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg
Type de trou
Passage et Trou borgne jusqu'à 3 x D
Image Forme: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
Forme / Géométrie
Forme C rainurée droite
Image Coupe: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Coupe
2-3 Passages
Image Élimination des copeaux
Élimination des copeaux
Ne se produit presque pas. Les copeaux restent dans les rainures.
Image Refroidissement: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Refroidissement
Refroidissement extérieur et - Graissage
Image Matériel: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg
Matériel
HSSG blank
Image Résistance à la traction: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Tolérance: 7H
Tolérance
7H

Applications

  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés

Dessin technique

Carré 9 mm
D1 Tr 14 x 2
D2 11 mm
Diamètre 14
L1 110 mm
L2 26 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés
1.0035 S185 (St33)
1.0036 S235JRH
1.0038 RSt37-2
1.0039 S235JRG1+CR
1.0044 St44-2
1.0060 E335 (St60-2)
1.0116 St37-3
1.0570 St 52-3
Aciers de construction alliés
1.5415 15Mo3
1.5423 16Mo5
1.5622 14Ni6
1.7335 13CrMo44
1.7337 16CrMo44
1.7715 14MoV63
Aciers de décolletage
1.0711 9S20
1.0715 9SMn28
1.0718 11SMnPb30
1.0721 10S20
1.0723 15S20
1.0726 35S20
1.0737 9SMnPb36
1.0758 60SPb20
Aciers de cémentation
1.0401 (C15)
1.7016 17CR3
1.7131 16MnCr5
1.5919 15CrNi6
Aciers trempés et revenus non alliés
1.0402 C 22
1.1151 C22E (Ck22)
1.0503 C 45
1.1191 C45E (Ck45)
Acier moulé
1.0420 GS-38
1.5419 GS-22 Mo 4
1.6750 GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Fonte malléable
0.8145 EN-GJMB 450-6
0.8170 EN-GJMB 700-2
0.8045 EN-GJMW-450-7
0.8055 EN-GJMW-550-4
Cuivre pur faiblement allié
2.0240 CuZn15
2.0265 CuZn30
Laiton à copeaux courts
2.0401 CuZn39Pb3
Laiton à copeaux longs
2.0321 CuZn37
2.0335 CuZn36
2.0360 CuZn40
Alliages d'aluminium coulés Si > 5-12 %
3.2161 G-AlSi8Cu3
3.2163 G-AlSi9Cu3
3.2381 G-AlSi10Mg
3.2583 G-AlSi12(Cu)
Fonte à graphite lamellaire
0.6010 EN-GJL 100 (GG-10)
0.6020 EN-GJL 200 (GG -20)
0.6025 EN-GJL 250 (GG-25)
0.6030 EN-GJL 300 (GG -30)
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01 G-CuSn7ZnPb
2.1086.01 G-CuSn10Zn
2.1097 G-CuSn5ZnPb
Cuivre pur, cuivre faiblement allié
2.0240 CuZn15
2.0265 CuZn30
