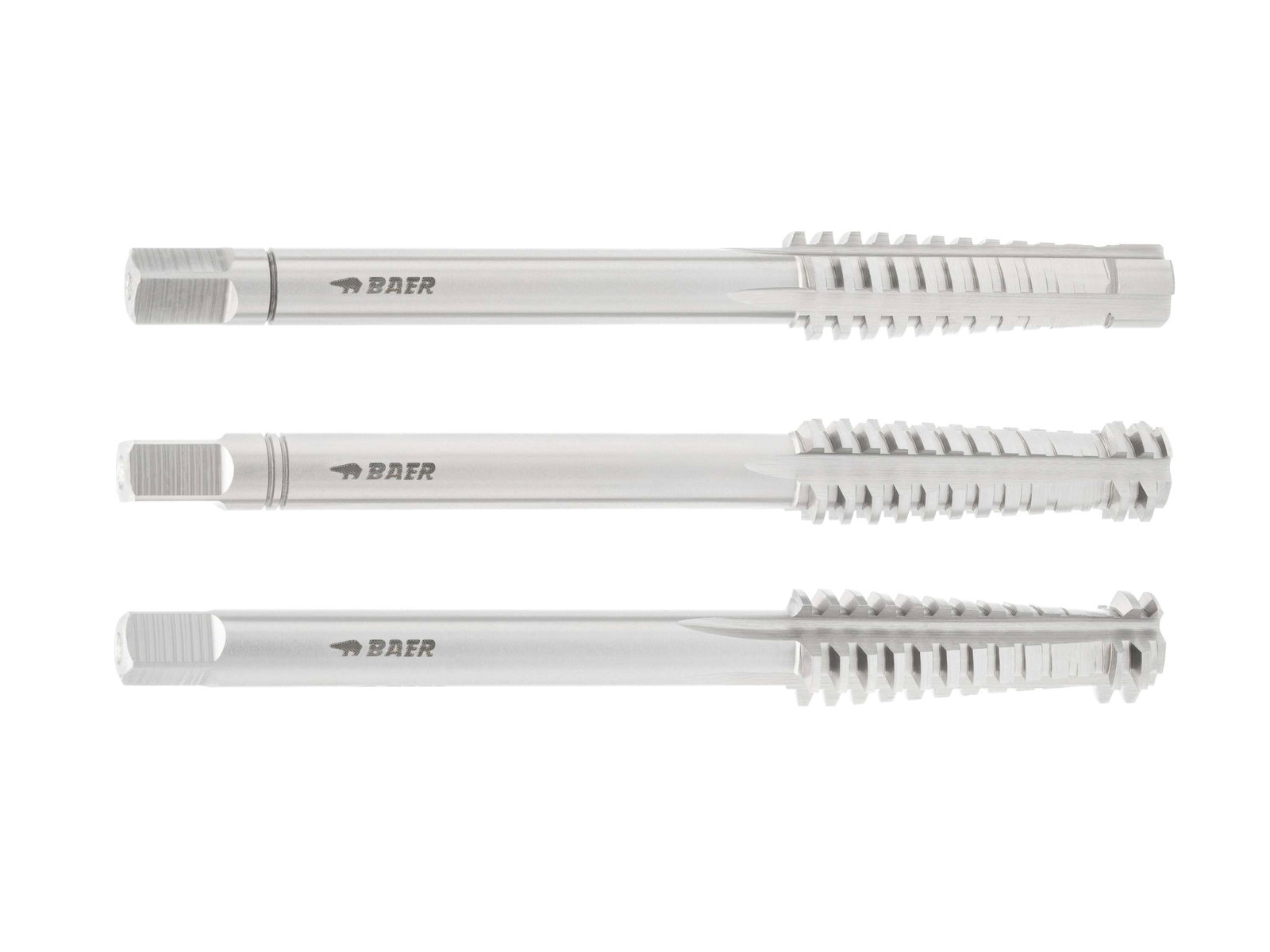

Le jeu Tarauds manuels se compose de trois tarauds et te permet de tailler un filet fini avec un risque de rupture nettement réduit. L'avantage des tarauds à main en trois parties est que les parties respectives d'un jeu se partagent la puissance de coupe : Le Ébaucheuse (marqué par un anneau) enlève 65 pour cent du Profilé fileté et le taraud intermédiaire (marqué par deux anneaux) 85 pour cent. Le pré-taraudage et la finition avec taraud intermédiaire donnent forme au filet. La dernière étape consiste à utiliser le taraud de finition, qui n'a pas de marque d'anneau. C'est le seul qui coupe à la fin le filet complet et utilisable. En répartissant le travail entre les trois Taraud, il est plus facile de couper un filet droit et propre à la main.
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Ainsi, tu peux couper Filetage intérieur à la main sans te coincer et peut être actionné avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être coupé dans un Carottage pré-percé.
Grâce au court Coupe de l'outil de finition, le jeu Tarauds manuels est fiable et universel pour les trous de passage et les trous borgnes.
En général, on utilise des jeux de trois pièces Tarauds manuels- Ensembles pour Filetage standard avec un Inclinaison grossier, car la surface du profil du filet est plus grande que pour les filets fins et les forces exercées sur Taraudeuse sont plus importantes.
Dimensions
| Diamètre |
30 |
|---|---|
| Dimension |
Tr 30 x 6,0 |
| Inclinaison |
6,0 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
Tr: Filetage trapézoïdal selon la norme DIN 103 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
Norme d'usine |
| Tolérance |
7H |
| Type de produit |
Tarauds manuels- Ensembles |
24,25 mm
Passage et Trou borgne jusqu'à 3 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
7H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
18 mm |
|---|---|
| D1 |
Tr 30 x 6 |
| D2 |
22 mm |
| Diamètre |
30 |
| L1 |
240 mm |
| L2 |
80 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Informations complémentaires
- Tr - Filetage trapézoïdal DIN 103
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes de découpe
- Comparaison inch-mm
- Traitements de surface sur le taraudeuse
- Vitesses de coupe et lubrification/refroidissement
- Informations utiles sur taraudage
- Tableau des matériaux
