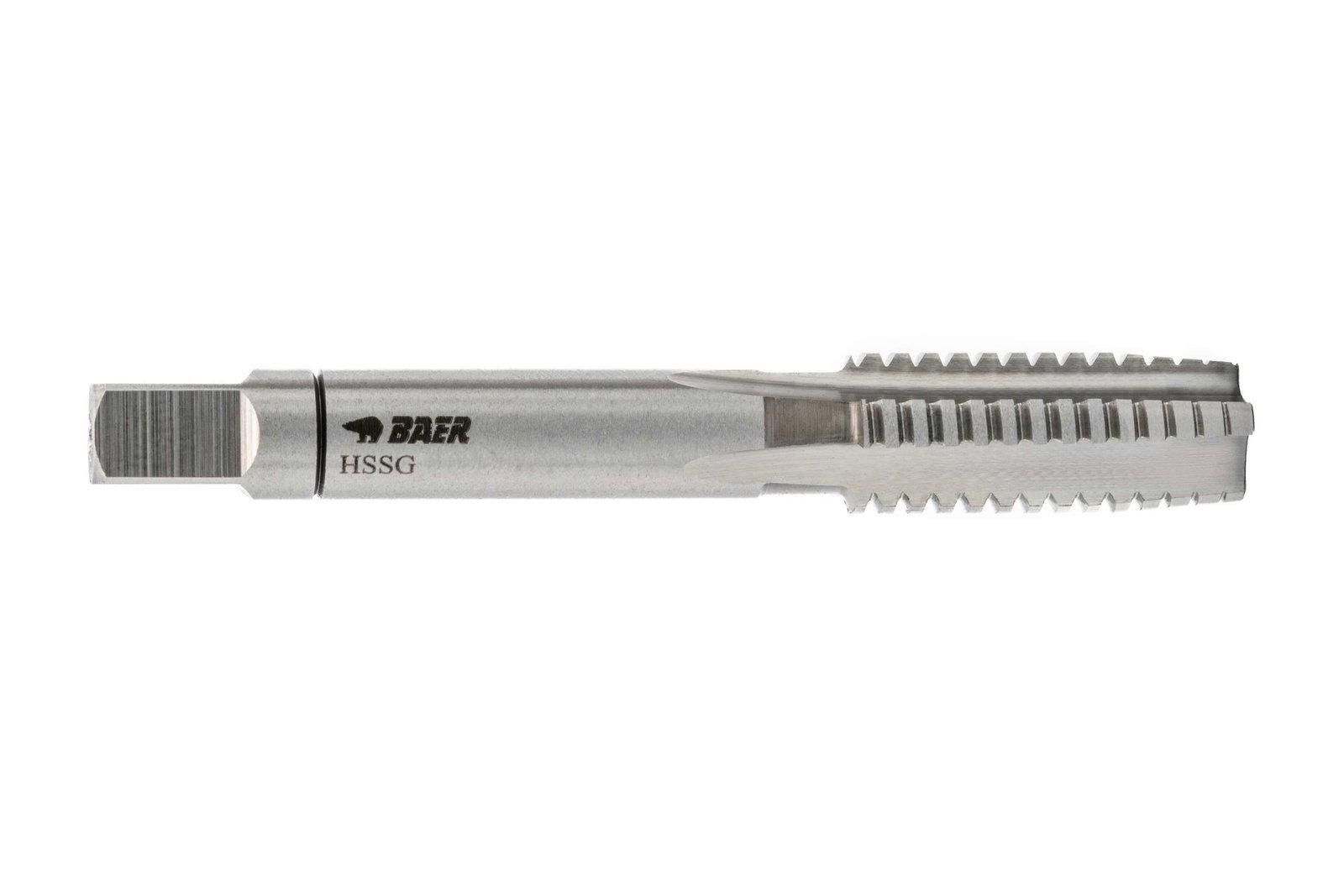

BAER HSSG Taraud à main ébauche (n° 1) M 42 x 4,5 - À GAUCHE
En stock
BAER HSSG Taraud à main ébauche (n° 1) M 42 x 4,5 - À GAUCHE
Le taraud à gauche Taraud ébaucheur (n° 1) permet de préfiler un Filetage à gauche. L'avantage du préfilage est que les efforts de coupe sur le taraud intermédiaire (n° 2) ou le taraud de finition (n° 3) qui interviennent ensuite sont réduits. Le Taraud ébaucheur (n° 1) est repéré par un anneau et enlève environ 65 % du Profil de filetage. Comme le Profil de filetage n'est pas taillé en entier, le filetage n'est pas encore utilisable. Il ne l'est pleinement que lorsque le taraud de finition (n° 3) termine le filetage lors de la dernière passe. En répartissant le travail entre deux ou trois tarauds, il est plus facile de réaliser à la main un filetage droit et propre.
Contrairement au taraud machine, le taraud manuel possède une queue courte. Cela permet de réaliser un Filetage intérieur à la main sans coincement ; il s'utilise avec des Tourne-à-gauche, des clés à cliquet ou d'autres Outils de maintien à Logement carré.
Le filetage peut être réalisé dans un Avant-trou préalablement percé.
Un Filetage à gauche se taraude dans le sens inverse des aiguilles d'une montre. Le taraud à gauche, ou Taraud à gauche, s'utilise lui aussi dans le sens antihoraire.
Dimensions
| Carré |
24 mm |
|---|---|
| Diamètre |
42 |
| Diamètre nominal en mm |
42 |
| Diamètre nominal en pouces |
1,654 |
| Dimension |
M 42 x 4,5 |
| Pas |
4,5 |
| Pas en mm |
4,5 |
Caractéristiques
| Direction |
GAUCHE |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 352 |
| Tolérance |
ISO2/6H |
| Type |
Vorschneider (No. 1) |
| Type de produit |
Tarauds manuels- Ensembles |
Informations techniques - Tarauds
37,5 mm
Passage et Trou borgne jusqu'à 2 x D
Forme A rainurée droite
6-8 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
24 mm |
|---|---|
| D1 |
M 42 x 4,5 |
| D2 |
32 mm |
| Diamètre |
42 |
| L1 |
150 mm |
| L2 |
63 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
