Taraud à main BAER HSSG amorce (n° 1) M 72 x 6,0
En stock
- Commandez avant demain, 14:00
- Expédition demain
- Livraison estimée jeu. 19 nov. – ven. 20 nov.
- Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.

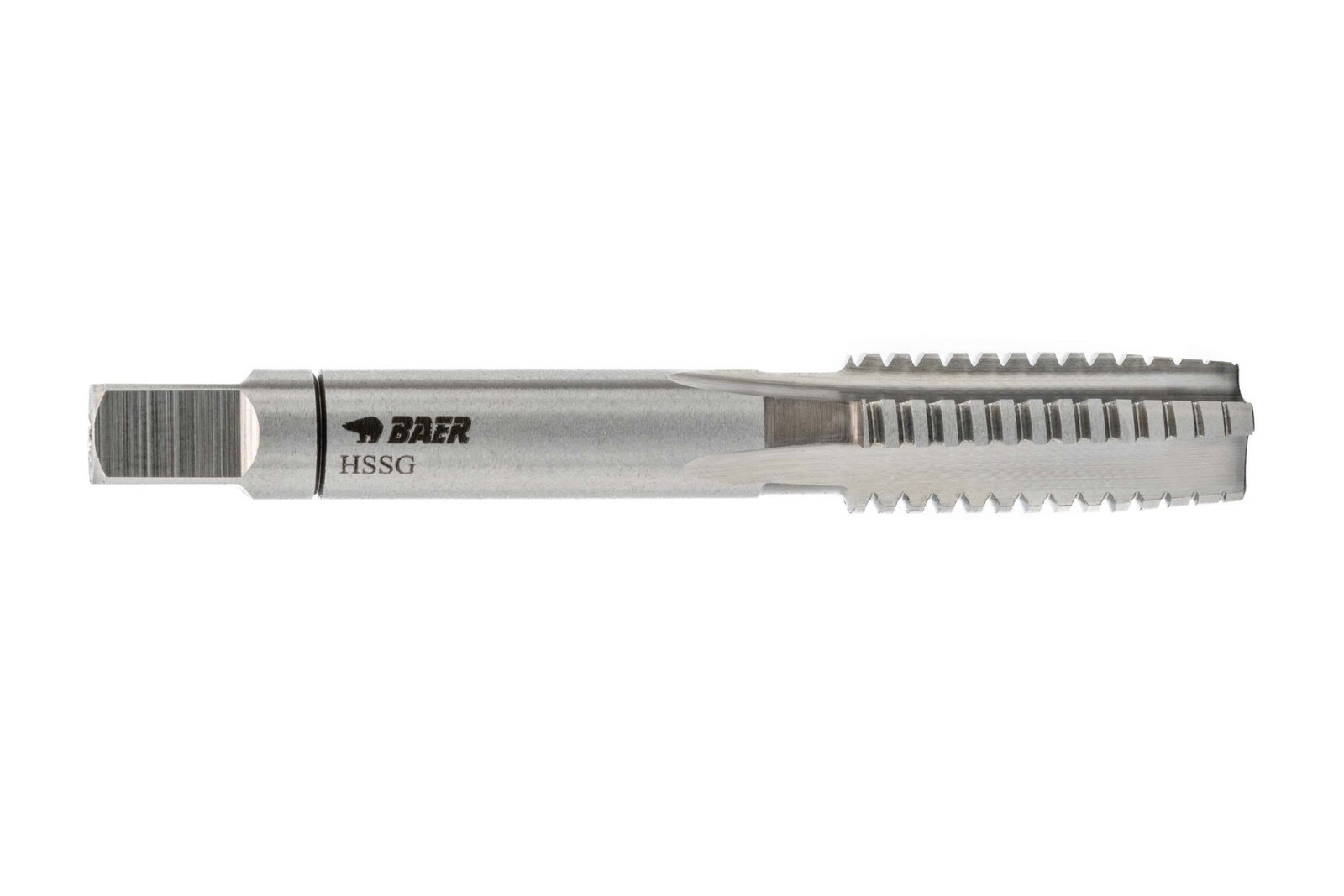

Taraud à main BAER HSSG amorce (n° 1) M 72 x 6,0
Le taraud à main ébaucheur (n° 1) permet de pré-tarauder un filetage. L'avantage du pré-taraudage est de réduire les efforts de coupe sur le taraud intermédiaire (n° 2) ou le taraud de finition (n° 3) qui interviennent ensuite. Le Taraud ébaucheur (n° 1) est repéré par un anneau et enlève environ 65 pour cent du Profil de filetage. Comme le profil de filetage n'est pas taillé en totalité, le filetage n'est pas encore utilisable. Il ne devient pleinement utilisable que lorsque le taraud de finition (n° 3) termine le filetage lors de la dernière passe. En répartissant le travail entre deux ou trois tarauds, il est plus facile de réaliser à la main un filetage droit et propre.
Par rapport au taraud machine, le taraud à main possède une queue courte. Cela permet de tarauder un Filetage intérieur à la main sans coincement ; il s'utilise avec des Tourne-à-gauche, des clés à cliquet ou d'autres Outils de maintien à Logement carré.
Le filetage peut être réalisé dans un Avant-trou préalablement percé.
Dimensions
| Carré |
39 mm |
|---|---|
| Diamètre |
72 |
| Diamètre nominal en mm |
72 |
| Diamètre nominal en pouces |
2,835 |
| Dimension |
M 72 x 6,0 |
| Pas |
6 |
| Pas en mm |
6 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 352 |
| Tolérance |
ISO2/6H |
| Type |
Taper tap (No. 1) |
| Type de produit |
Tarauds manuels- Ensembles |
Informations techniques - Tarauds
66 mm
Passage et Trou borgne jusqu'à 2 x D
Forme A rainurée droite
6-8 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
39 mm |
|---|---|
| D1 |
M 72 x 6,0 |
| D2 |
50 mm |
| Diamètre |
72 |
| L1 |
240 mm |
| L2 |
80 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
