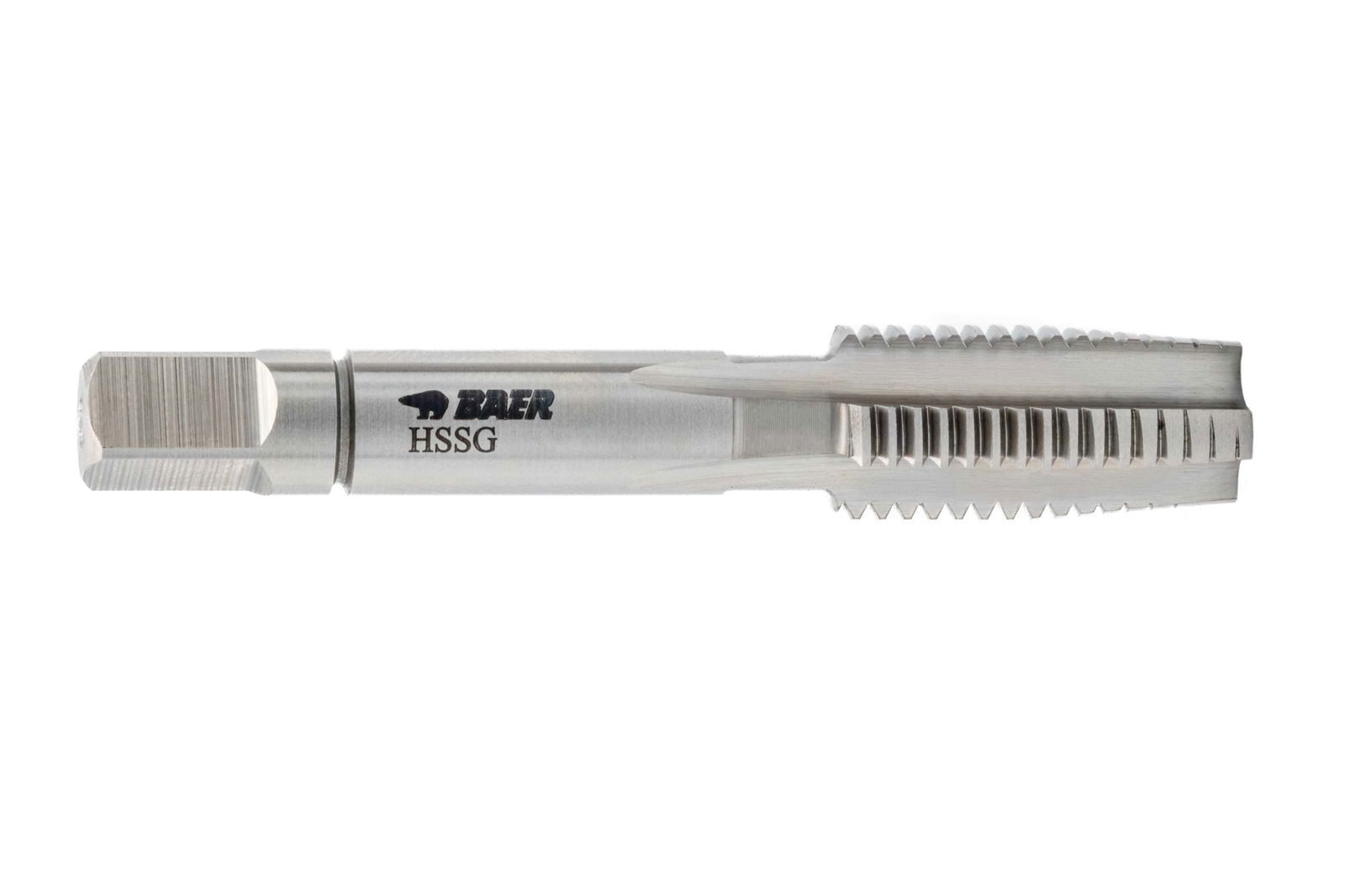

BAER HSSG Tarauds manuels Ébaucheuse UNEF 1/2 x 28
BAER HSSG Tarauds manuels Ébaucheuse UNEF 1/2 x 28
Le Tarauds manuels- Ébaucheuse en version conique te permet de prédécouper un filet. L'avantage de la pré-découpe d'un filet est que les forces de coupe sur le taraud de finition suivant sont réduites. Le Taraud en forme A a une longueur d'attaque de 6 à 8 filets. Contrairement aux prédécoupeuses normales, Ébaucheuse en version conique peut couper un profil de filet complet jusqu'à la zone d'attaque. En raison de la longueur de l'entaille, Taraud convient plutôt aux trous débouchants. De plus, le Taraud n'a pas de marquage de la prédécoupe avec une bague, comme on le connaît avec les prédécoupeuses habituelles. En combinaison avec un taraud de finition, il est plus facile de couper un filet droit et propre à la main.
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Tu peux ainsi tailler Filetage intérieur à la main sans te coincer et tu peux l'actionner avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être taillé dans un Carottage pré-percé.
Dimensions
| Diamètre |
1/2 |
|---|---|
| Diamètre nominal en mm |
12,7 |
| Diamètre nominal en pouces |
0,5 |
| Dimension |
UNEF 1/2 x 28 |
| Inclinaison |
28 |
| Inclinaison en mm |
0,907 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
UNEF : American Extra- Filetage fin Unified National Extra Fine selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
ISO 546 |
| Tolérance |
2B |
| Type de produit |
Tarauds manuels- Ensembles |
11,8 mm
Passage et Trou borgne jusqu'à 2 x D
Forme A rainurée droite
6-8 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
2B
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
7,1 mm |
|---|---|
| D1 |
UNEF 1/2 x 28 |
| D2 |
9 mm |
| Diamètre |
1/2 |
| L1 |
89 mm |
| L2 |
29 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Informations complémentaires
- UNEF - Unified National Extra Fine Thread Series ANSI B1.1 Filetage américaine extra-fin
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes de découpe
- Comparaison inch-mm
- Traitements de surface sur le taraudeuse
- Vitesses de coupe et lubrification/refroidissement
- Informations utiles sur taraudage
- Tableau des matériaux
