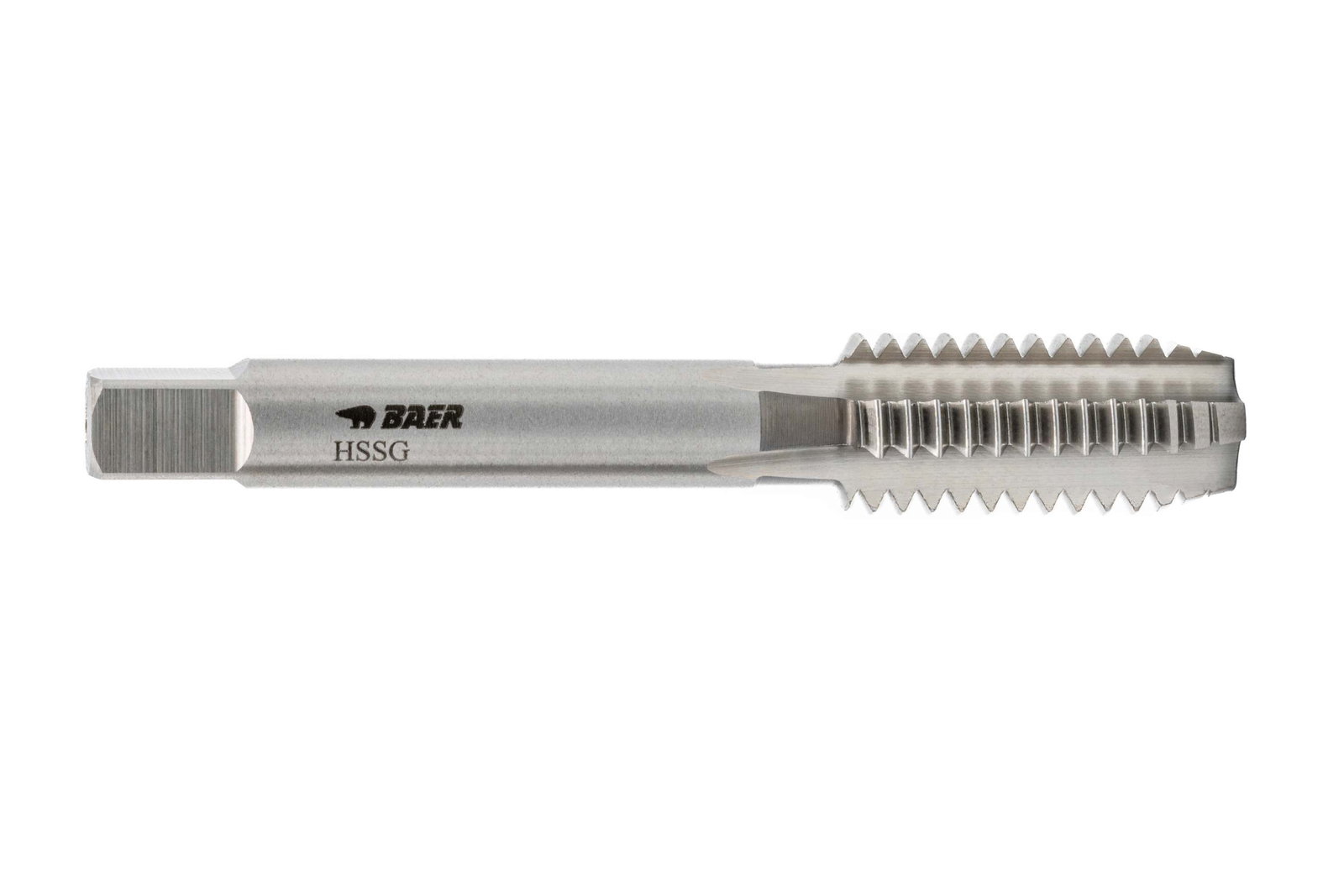

BAER HSSG Tarauds manuels taraud de finition M 36 x 4,0 - GAUCHE
En stock
- Commandez avant demain, 14:00
- Expédition demain
- Livraison estimée jeu. 19 nov. – ven. 20 nov.
- Livraison express en Allemagne : commandez avant demain, 13:00, livraison jeu. 19 nov.
BAER HSSG Tarauds manuels taraud de finition M 36 x 4,0 - GAUCHE
Le taraud à main à gauche de finition (n° 3) permet de réaliser un Filetage à gauche fini. Il est préférable de préformer le filetage au préalable avec un Taraud ébaucheur (n° 1) ou un taraud intermédiaire (n° 2) afin de mieux répartir l'effort de coupe.
Le taraud de finition (n° 3) peut toutefois aussi être utilisé sans taraud ébaucheur ni taraud intermédiaire (n° 2), car il taille déjà un filetage pleinement utilisable. Cependant, l'entrée courte rend le démarrage droit dans le trou plus difficile et la Durée de vie de l'outil est réduite par rapport à l'utilisation de Jeux de Tarauds manuels en plusieurs pièces.
Contrairement au taraud machine, le taraud à main possède une queue courte. Cela permet de réaliser un Filetage intérieur à la main sans coincement ; il s'utilise avec des Tourne-à-gauche, des clés à cliquet ou d'autres Outils de maintien à Logement carré.
Le filetage peut être réalisé dans un Avant-trou percé au préalable. Grâce à l'entrée courte du taraud de finition, celui-ci est utilisable universellement pour les Trous traversants et les Trous borgnes.
Un Filetage à gauche se taraude dans le sens antihoraire. Le taraud à gauche, ou Taraud à gauche, s'utilise lui aussi dans le sens antihoraire.
Dimensions
| Carré |
22 mm |
|---|---|
| Diamètre |
36 |
| Diamètre nominal en mm |
36 |
| Diamètre nominal en pouces |
1,417 |
| Dimension |
M 36 x 4,0 |
| Inclinaison |
4 |
| Inclinaison en mm |
4 |
Caractéristiques
| Direction |
GAUCHE |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 352 |
| Tolérance |
ISO2/6H |
| Type |
Fertigschneider (No. 3) |
| Type de produit |
Tarauds manuels- Ensembles |
Informations techniques - Tarauds
32 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
22 mm |
|---|---|
| D1 |
M 36 x 4,0 |
| D2 |
28 mm |
| Diamètre |
36 |
| L1 |
150 mm |
| L2 |
63 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Aciers de construction alliés | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Aciers de décolletage | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Aciers de cémentation | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Aciers trempés et revenus non alliés | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Acier moulé | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Fonte malléable | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Cuivre pur faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Laiton à copeaux courts | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Laiton à copeaux longs | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Alliages d'aluminium coulés Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Fonte à graphite lamellaire | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Alliage cuivre-étain (bronze) à copeaux courts | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Cuivre pur, cuivre faiblement allié | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
