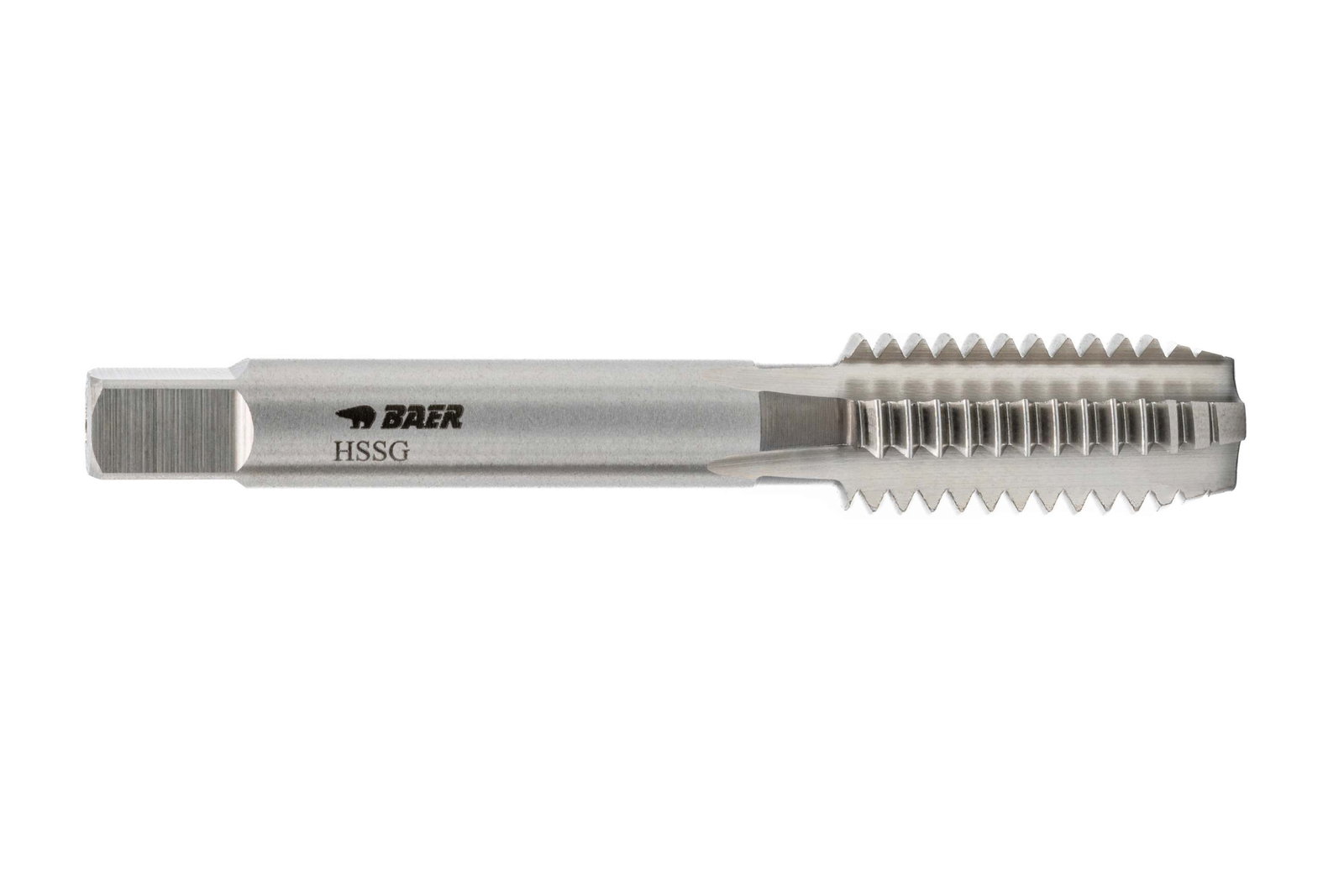

BAER HSSG Tarauds manuels taraud de finition M 68 x 6,0
BAER HSSG Tarauds manuels taraud de finition M 68 x 6,0
Le Tarauds manuels- taraud de finition te permet de couper un filet fini. Il est préférable de former le filet au préalable avec Ébaucheuse ou taraud intermédiaire afin de mieux répartir la puissance de coupe.
Mais le taraud de finition peut aussi être utilisé en option sans pré- ou taraud intermédiaire, car il coupe déjà un filet pleinement utilisable. Cependant, en raison du Coupe court, il est plus difficile d'arriver droit dans le trou et le Immobilisation diminue par rapport à l'utilisation de jeux de plusieurs pièces Tarauds manuels
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Ainsi, tu peux tailler Filetage intérieur à la main sans te coincer et peut être actionné avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être taillé dans un Carottage pré-percé. Grâce à son court Coupe, le taraud prêt à l'emploi est universel pour les trous traversants et les trous borgnes.
Dimensions
Diamètre |
68 |
---|---|
Diamètre nominal en mm |
68 |
Diamètre nominal en pouces |
2,677 |
Dimension |
M 68 x 6,0 |
Inclinaison |
6,0 |
Inclinaison en mm |
6 |
Caractéristiques
Direction |
A droite |
---|---|
Groupe de produits |
Taraud |
Matériel |
HSSG blank |
Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
Standard |
DIN 352 |
Tolérance |
ISO2/6H |
Type de produit |
Tarauds manuels- Ensembles |
62 mm
Passage et Trou borgne jusqu'à 2 x D
Forme C rainurée droite
2-3 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
ISO2/6H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
Carré |
39 mm |
---|---|
D1 |
M 68 x 6,0 |
D2 |
50 mm |
Diamètre |
68 |
L1 |
220 mm |
L2 |
90 mm |
Application – Exemples de matériaux pour tarauds
Aciers de construction non alliés | |
---|---|
1.0035 | S185 (St33) |
1.0036 | S235JRH |
1.0038 | RSt37-2 |
1.0039 | S235JRG1+CR |
1.0044 | St44-2 |
1.0060 | E335 (St60-2) |
1.0116 | St37-3 |
1.0570 | St 52-3 |
Aciers de construction alliés | |
---|---|
1.5415 | 15Mo3 |
1.5423 | 16Mo5 |
1.5622 | 14Ni6 |
1.7335 | 13CrMo44 |
1.7337 | 16CrMo44 |
1.7715 | 14MoV63 |
Aciers de décolletage | |
---|---|
1.0711 | 9S20 |
1.0715 | 9SMn28 |
1.0718 | 11SMnPb30 |
1.0721 | 10S20 |
1.0723 | 15S20 |
1.0726 | 35S20 |
1.0737 | 9SMnPb36 |
1.0758 | 60SPb20 |
Aciers de cémentation | |
---|---|
1.0401 | (C15) |
1.7016 | 17CR3 |
1.7131 | 16MnCr5 |
1.5919 | 15CrNi6 |
Aciers trempés et revenus non alliés | |
---|---|
1.0402 | C 22 |
1.1151 | C22E (Ck22) |
1.0503 | C 45 |
1.1191 | C45E (Ck45) |
Acier moulé | |
---|---|
1.0420 | GS-38 |
1.5419 | GS-22 Mo 4 |
1.6750 | GS-20 NiCrMo3 7 |
1.7357 | GS-17 CrMo 5 5 |
Fonte malléable | |
---|---|
0.8145 | EN-GJMB 450-6 |
0.8170 | EN-GJMB 700-2 |
0.8045 | EN-GJMW-450-7 |
0.8055 | EN-GJMW-550-4 |
Cuivre pur faiblement allié | |
---|---|
2.0240 | CuZn15 |
2.0265 | CuZn30 |
Laiton à copeaux courts | |
---|---|
2.0401 | CuZn39Pb3 |
Laiton à copeaux longs | |
---|---|
2.0321 | CuZn37 |
2.0335 | CuZn36 |
2.0360 | CuZn40 |
Alliages d'aluminium coulés Si > 5-12 % | |
---|---|
3.2161 | G-AlSi8Cu3 |
3.2163 | G-AlSi9Cu3 |
3.2381 | G-AlSi10Mg |
3.2583 | G-AlSi12(Cu) |
Fonte à graphite lamellaire | |
---|---|
0.6010 | EN-GJL 100 (GG-10) |
0.6020 | EN-GJL 200 (GG -20) |
0.6025 | EN-GJL 250 (GG-25) |
0.6030 | EN-GJL 300 (GG -30) |
Alliage cuivre-étain (bronze) à copeaux courts | |
---|---|
2.1090.01 | G-CuSn7ZnPb |
2.1086.01 | G-CuSn10Zn |
2.1097 | G-CuSn5ZnPb |
Cuivre pur, cuivre faiblement allié | |
---|---|
2.0240 | CuZn15 |
2.0265 | CuZn30 |
