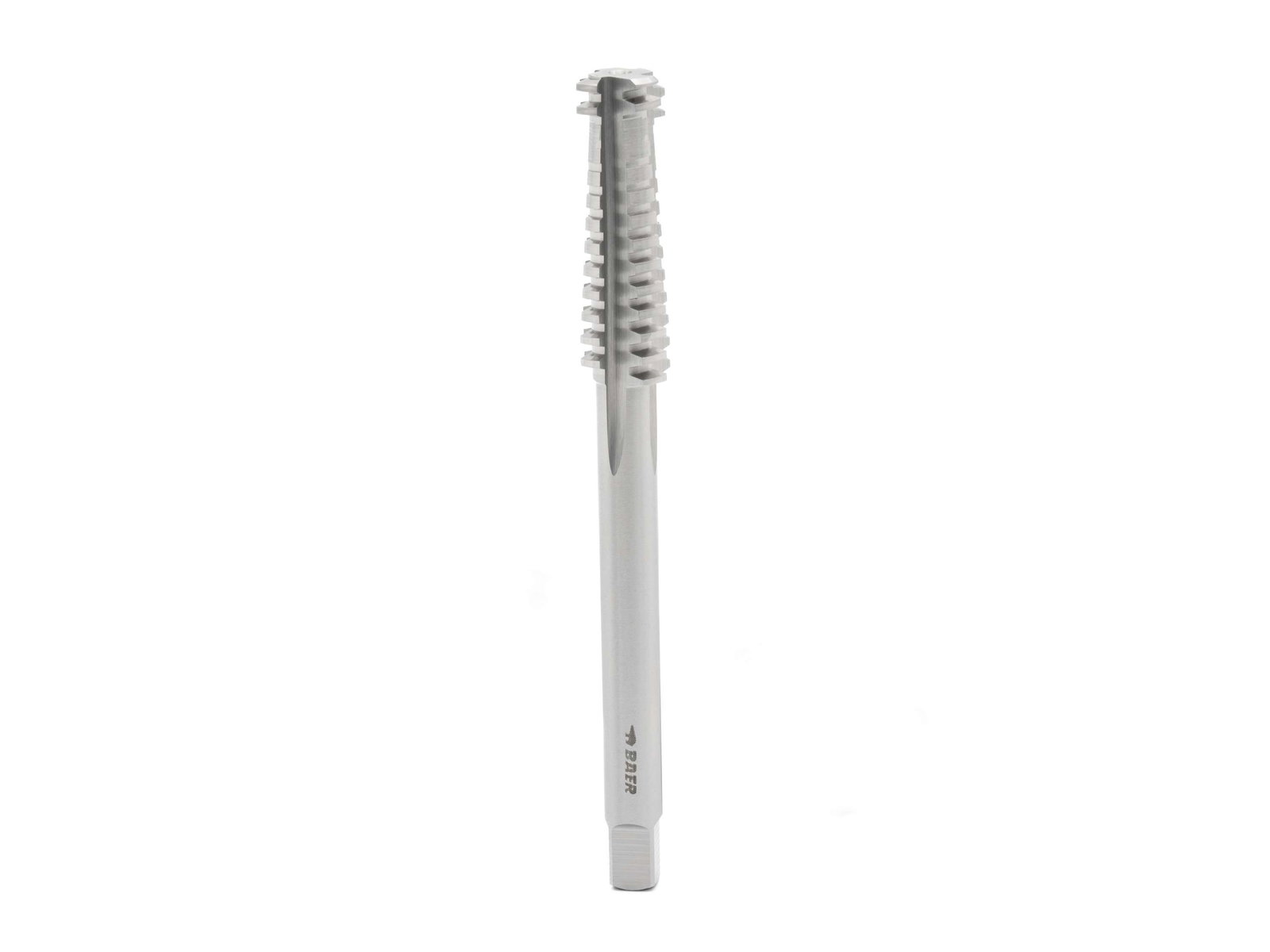

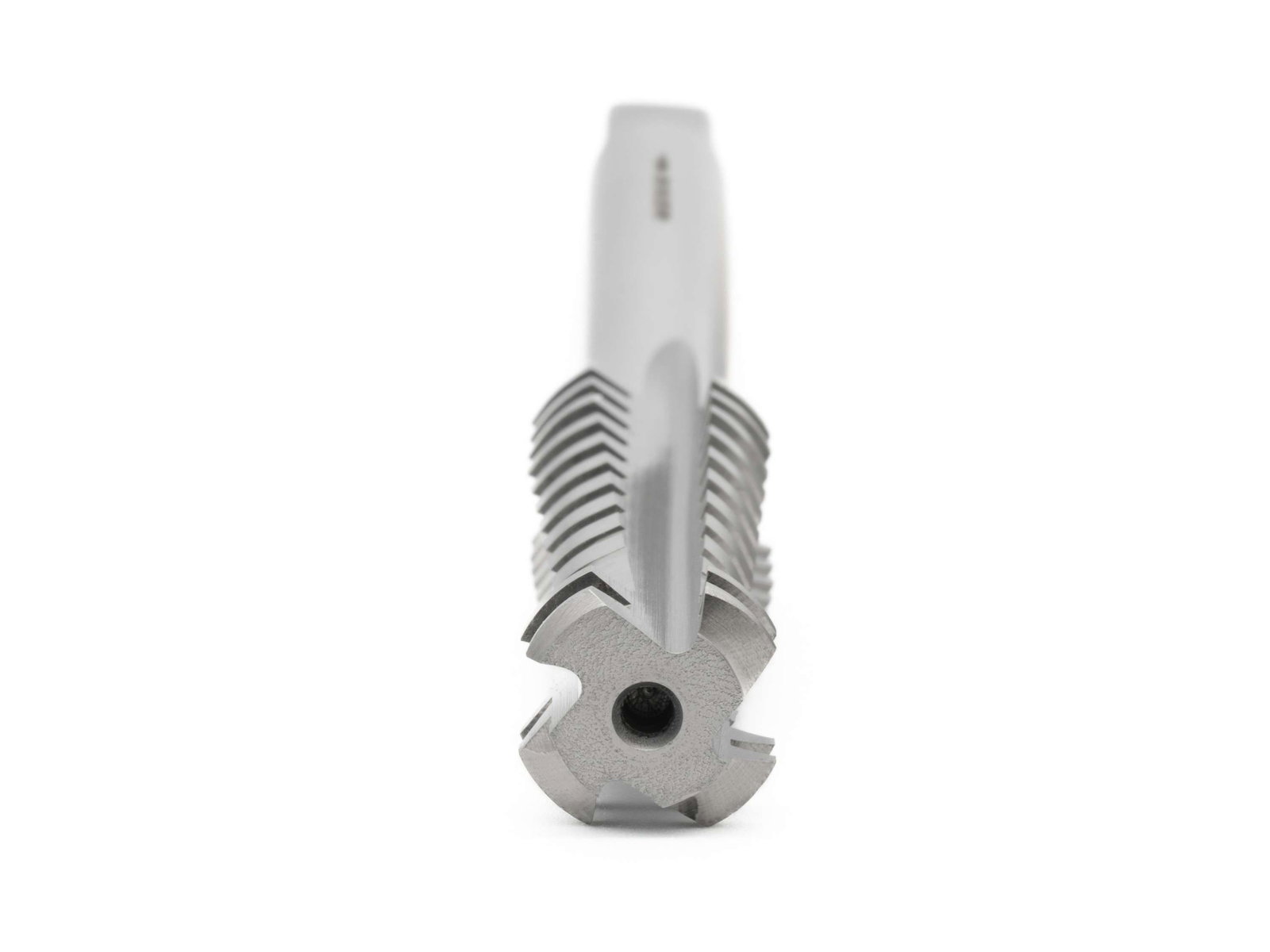

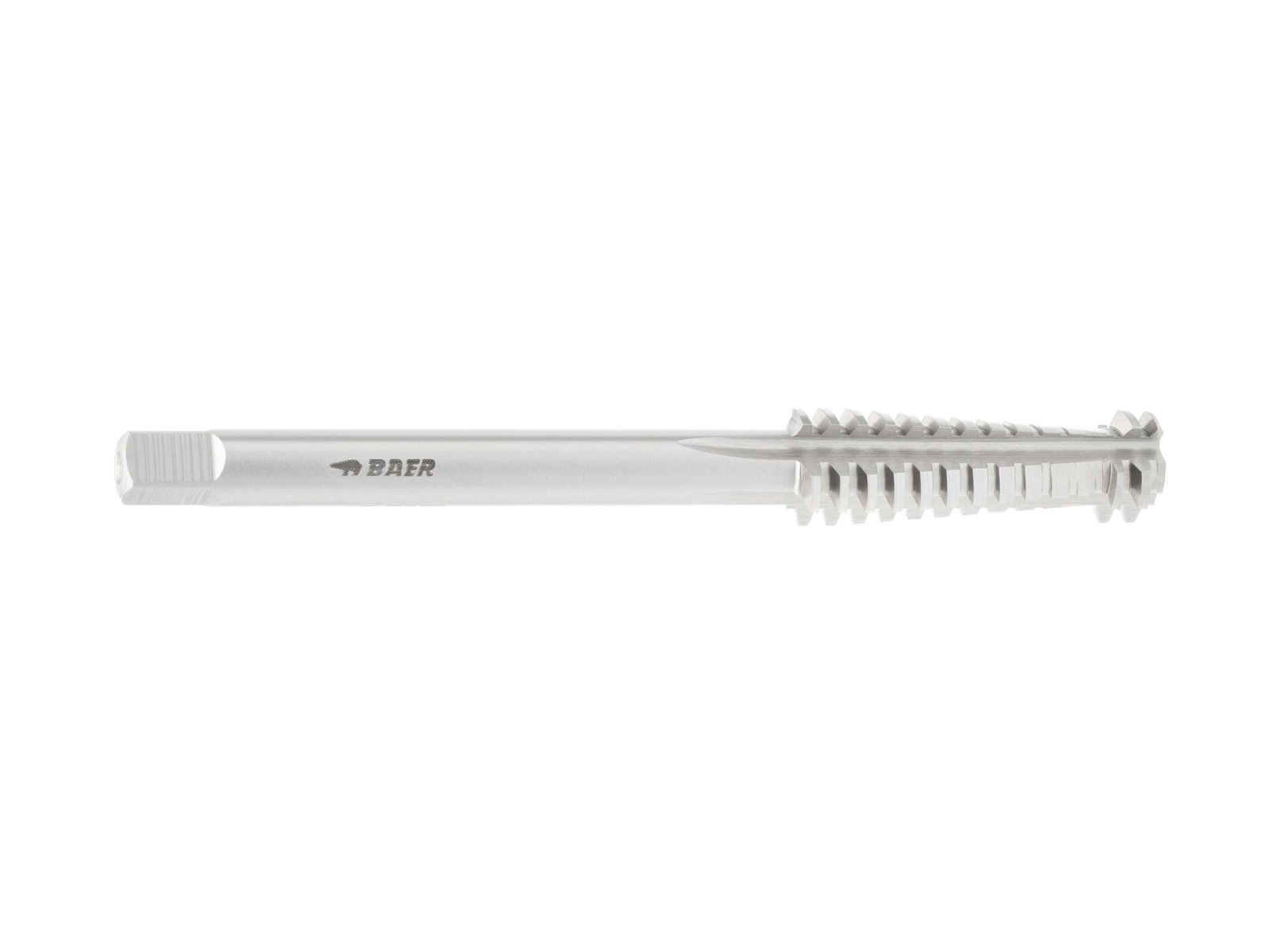

BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE
BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE
BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE
BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE
BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE
BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE
BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE
BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE

BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE

640,72 €*

Prix TVA incluse plus frais de livraison

En stock

EAN 4058462173974
Numéro d'article 230302015-3
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Informations de produit

BAER HSSG Tarauds manuels taraud de finition Tr 20 x 2 - GAUCHE

L'outil de coupe à gauche Tarauds manuels- taraud de finition te permet de couper un filetage prêt à l'emploi GAUCHE. Il est préférable de former le filet au préalable avec Ébaucheuse ou taraud intermédiaire pour mieux répartir la puissance de coupe. Le taraud de finition peut aussi être utilisé sans taraud intermédiaire, car il coupe déjà un filet utilisable. Cependant, en raison du Coupe court, il est plus difficile d'arriver droit dans le trou et le Immobilisation diminue par rapport à l'utilisation de jeux de plusieurs pièces Tarauds manuels
En Comparaison de Tarauds pour machines, le Tarauds manuels a une tige courte. Ainsi, tu peux tailler Filetage intérieur à la main sans te coincer et peut être actionné avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être taillé dans un Carottage pré-percé. Grâce au court Coupe de l'outil de coupe fini, il est universel pour les trous traversants et les trous borgnes.
Un Filetage à gauche se ferme en tournant dans le sens inverse des aiguilles d'une montre. De même, GAUCHE- Taraudeuse ou GAUCHE- Taraud s'actionne dans le sens inverse des aiguilles d'une montre.

Dimensions

Diamètre 20
Dimension Tr 20 x 2,0
Inclinaison 2,0

Caractéristiques

Direction GAUCHE
Groupe de produits Taraud
Matériel HSSG blank
Norme de filetage Tr: Filetage trapézoïdal selon la norme DIN 103
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Standard Norme d'usine
Tolérance 7H
Type de produit Tarauds manuels- Ensembles

Diamètre d'avant-trou: 18,2 mm
Diamètre d'avant-trou
18,2 mm
Image Type de trou: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg
Type de trou
Passage et Trou borgne jusqu'à 2 x D
Image Forme: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
Forme / Géométrie
Forme C rainurée droite
Image Coupe: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Coupe
2-3 Passages
Image Élimination des copeaux
Élimination des copeaux
Ne se produit presque pas. Les copeaux restent dans les rainures.
Image Refroidissement: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Refroidissement
Refroidissement extérieur et - Graissage
Image Matériel: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg
Matériel
HSSG blank
Image Résistance à la traction: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Tolérance: 7H
Tolérance
7H

Applications

  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés

Dessin technique

Carré 12 mm
D1 Tr 20 x 2
D2 16 mm
Diamètre 20
L1 140 mm
L2 27 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés
1.0035 S185 (St33)
1.0036 S235JRH
1.0038 RSt37-2
1.0039 S235JRG1+CR
1.0044 St44-2
1.0060 E335 (St60-2)
1.0116 St37-3
1.0570 St 52-3
Aciers de construction alliés
1.5415 15Mo3
1.5423 16Mo5
1.5622 14Ni6
1.7335 13CrMo44
1.7337 16CrMo44
1.7715 14MoV63
Aciers de décolletage
1.0711 9S20
1.0715 9SMn28
1.0718 11SMnPb30
1.0721 10S20
1.0723 15S20
1.0726 35S20
1.0737 9SMnPb36
1.0758 60SPb20
Aciers de cémentation
1.0401 (C15)
1.7016 17CR3
1.7131 16MnCr5
1.5919 15CrNi6
Aciers trempés et revenus non alliés
1.0402 C 22
1.1151 C22E (Ck22)
1.0503 C 45
1.1191 C45E (Ck45)
Acier moulé
1.0420 GS-38
1.5419 GS-22 Mo 4
1.6750 GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Fonte malléable
0.8145 EN-GJMB 450-6
0.8170 EN-GJMB 700-2
0.8045 EN-GJMW-450-7
0.8055 EN-GJMW-550-4
Cuivre pur faiblement allié
2.0240 CuZn15
2.0265 CuZn30
Laiton à copeaux courts
2.0401 CuZn39Pb3
Laiton à copeaux longs
2.0321 CuZn37
2.0335 CuZn36
2.0360 CuZn40
Alliages d'aluminium coulés Si > 5-12 %
3.2161 G-AlSi8Cu3
3.2163 G-AlSi9Cu3
3.2381 G-AlSi10Mg
3.2583 G-AlSi12(Cu)
Fonte à graphite lamellaire
0.6010 EN-GJL 100 (GG-10)
0.6020 EN-GJL 200 (GG -20)
0.6025 EN-GJL 250 (GG-25)
0.6030 EN-GJL 300 (GG -30)
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01 G-CuSn7ZnPb
2.1086.01 G-CuSn10Zn
2.1097 G-CuSn5ZnPb
Cuivre pur, cuivre faiblement allié
2.0240 CuZn15
2.0265 CuZn30
