BAER HSSG Tarauds manuels taraud intermédiaire Tr 22 x 3 - GAUCHE
BAER HSSG Tarauds manuels taraud intermédiaire Tr 22 x 3 - GAUCHE

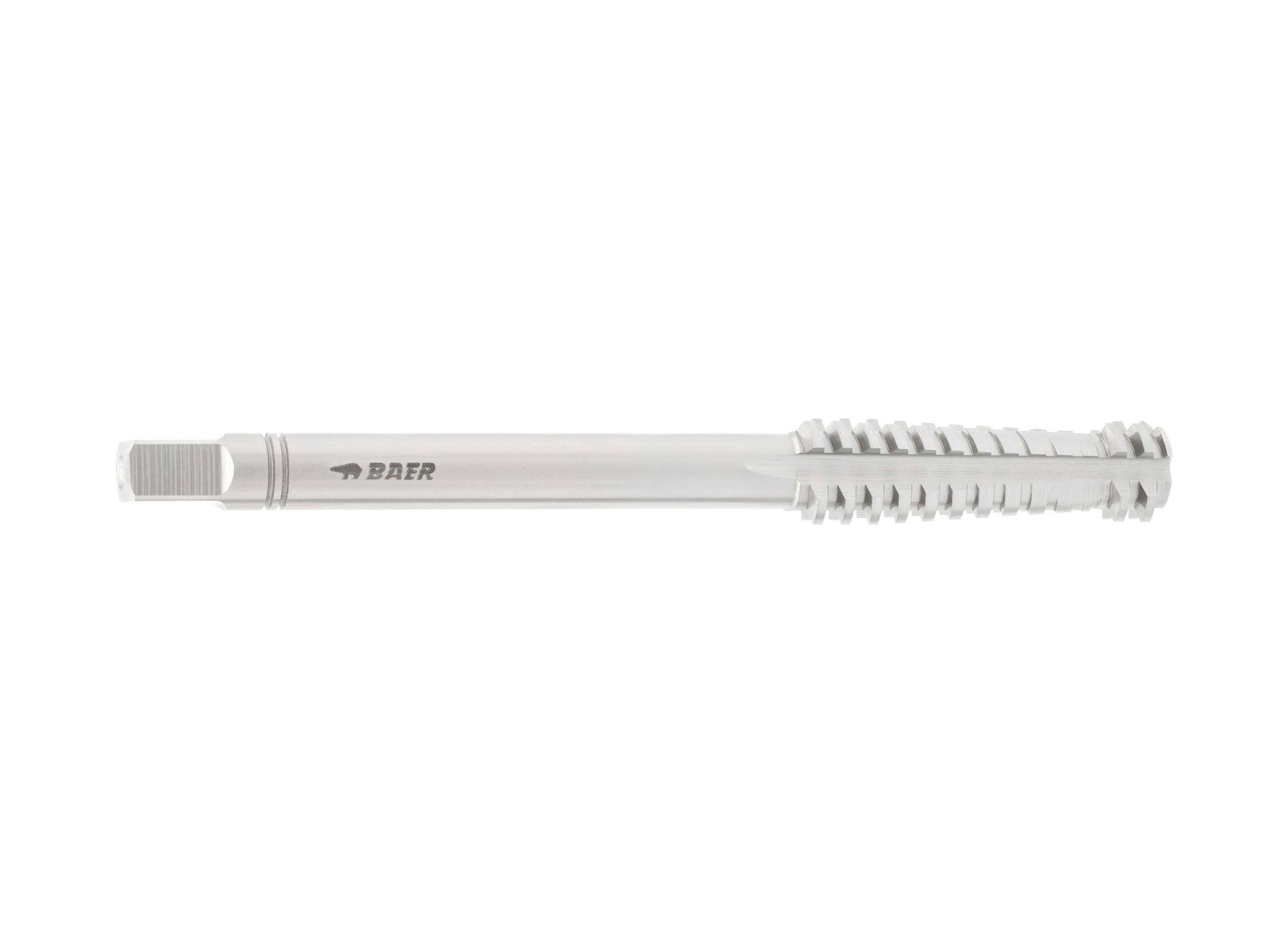

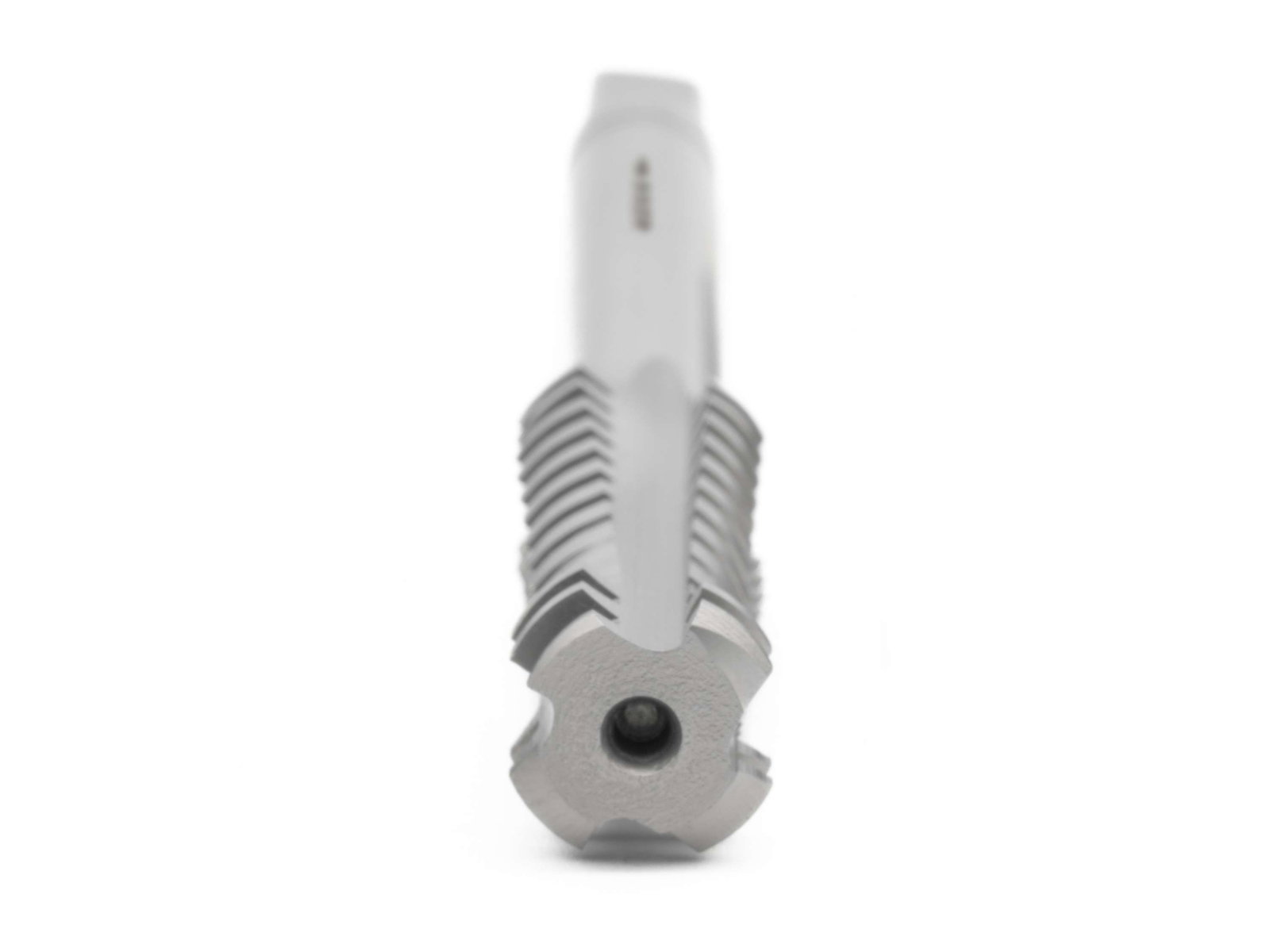

La coupe à gauche Tarauds manuels- taraud intermédiaire te permet de mettre en forme un filetage GAUCHE avant de le finir avec taraud de finition. L'avantage de prédécouper un filet avec taraud intermédiaire est que les forces de coupe sur le taraud de finition suivant sont réduites. Le taraud intermédiaire est marqué par deux anneaux et enlève environ 85 pour cent du Profilé fileté. Du fait qu'aucun profil de filet complet n'est coupé, le filet n'est pas encore utilisable. Ce n'est que lorsque taraud de finition achève le filetage lors du dernier processus que celui-ci est pleinement utilisable. En répartissant le travail entre deux ou trois tarauds, il est plus facile de couper un filet droit et propre à la main.
En Comparaison de Tarauds pour machines, Tarauds manuels a une tige courte. Tu peux ainsi tailler Filetage intérieur à la main sans te coincer et peut être actionné avec Tourne-à-gauche, des grattoirs à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être taillé dans un Carottage pré-percé.
Un Filetage à gauche se visse dans le sens inverse des aiguilles d'une montre. De même, GAUCHE- Taraudeuse ou GAUCHE- Taraud s'actionne dans le sens inverse des aiguilles d'une montre.
Dimensions
| Diamètre |
22 |
|---|---|
| Dimension |
Tr 22 x 3,0 |
| Inclinaison |
3,0 |
Caractéristiques
| Direction |
GAUCHE |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSG blank |
| Norme de filetage |
Tr: Filetage trapézoïdal selon la norme DIN 103 |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
Norme d'usine |
| Tolérance |
7H |
| Type de produit |
Tarauds manuels- Ensembles |
19,25 mm
Passage et Trou borgne jusqu'à 2 x D
Forme D droite rainurée
3,5-5 Passages
Ne se produit presque pas. Les copeaux restent dans les rainures.
Refroidissement extérieur et - Graissage
HSSG blank
jusqu'à 900 N/mm² | 27,1 HRC
7H
Applications
- Matériaux faciles à usiner jusqu'à 900 N/mm²
- Aciers non alliés et faiblement alliés
Dessin technique
| Carré |
14,5 mm |
|---|---|
| D1 |
Tr 22 x 3 |
| D2 |
18 mm |
| Diamètre |
22 |
| L1 |
160 mm |
| L2 |
34 mm |
