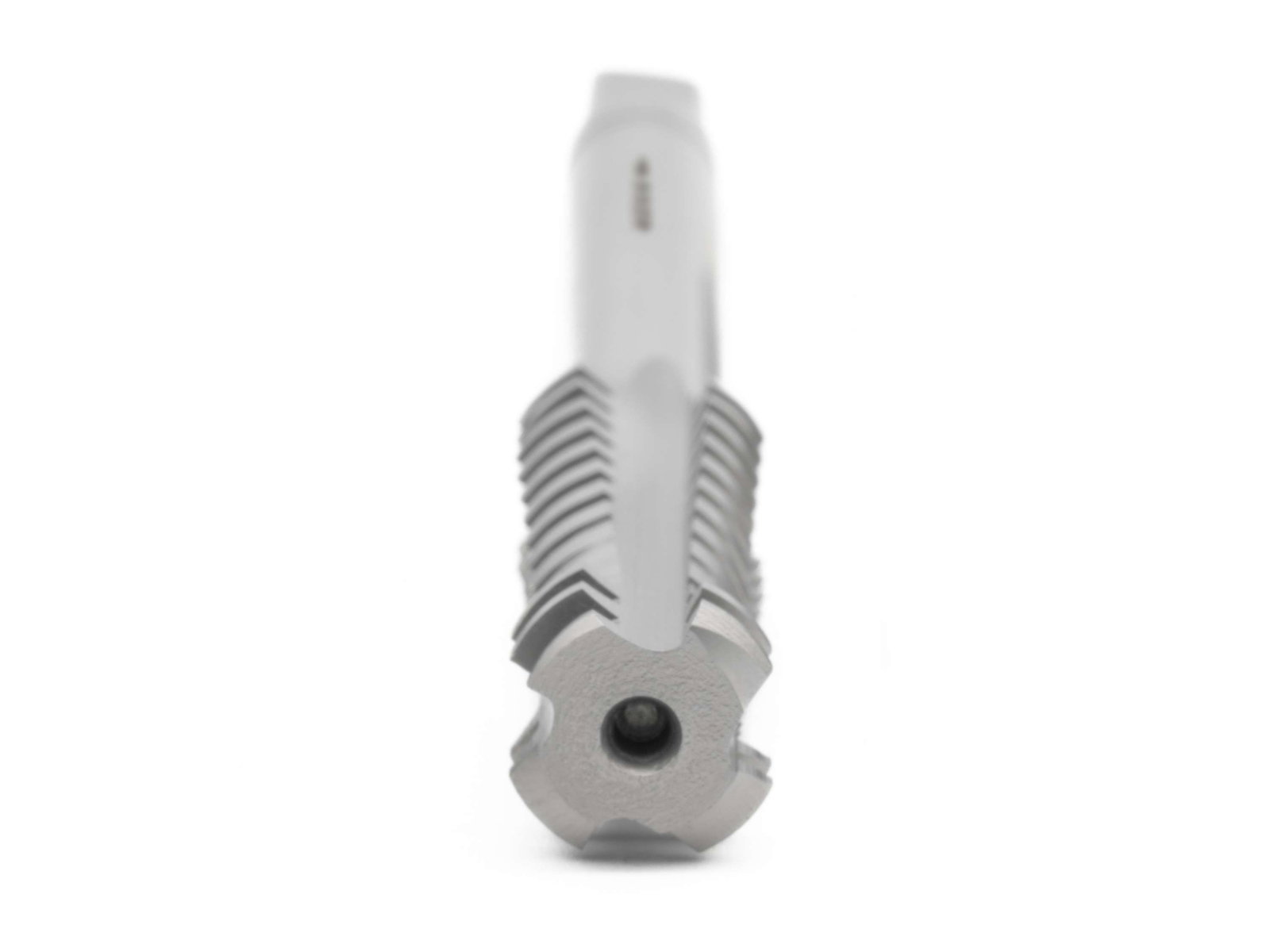

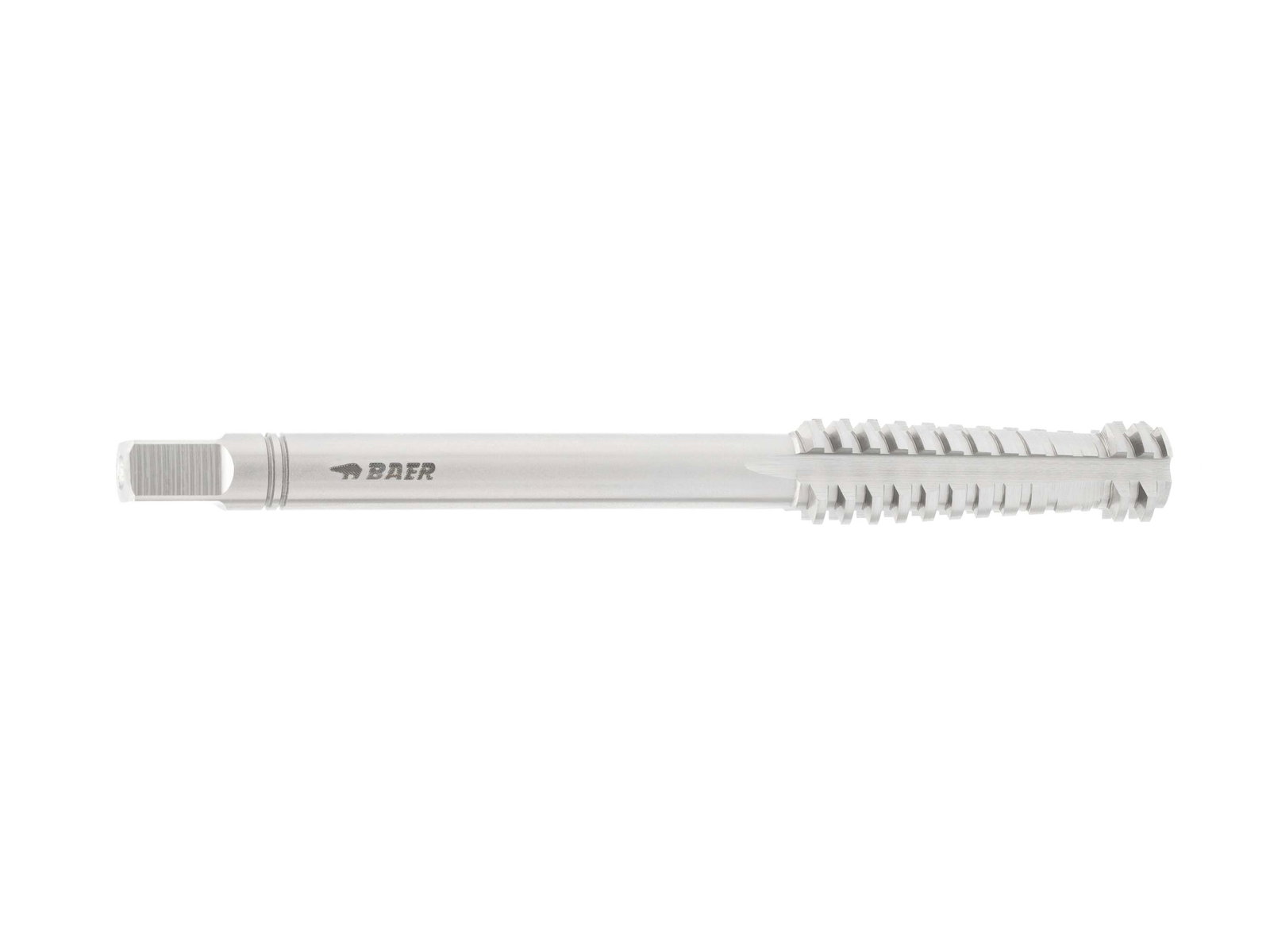

BAER HSSG Tarauds manuels taraud intermédiaire Tr 26 x 3
BAER HSSG Tarauds manuels taraud intermédiaire Tr 26 x 3
BAER HSSG Tarauds manuels taraud intermédiaire Tr 26 x 3
BAER HSSG Tarauds manuels taraud intermédiaire Tr 26 x 3
BAER HSSG Tarauds manuels taraud intermédiaire Tr 26 x 3
BAER HSSG Tarauds manuels taraud intermédiaire Tr 26 x 3

BAER HSSG Tarauds manuels taraud intermédiaire Tr 26 x 3

635,23 €*

Prix TVA incluse plus frais de livraison

En stock

EAN 4058462173455
Numéro d'article 230301021-2
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Informations de produit

BAER HSSG Tarauds manuels taraud intermédiaire Tr 26 x 3

Le Tarauds manuels- taraud intermédiaire te permet de mettre en forme un filet avant de le finir avec le taraud de finition. L'avantage de prétailler un filet avec taraud intermédiaire est que les forces de coupe sur le taraud de finition suivant sont réduites. Le taraud intermédiaire est marqué par deux anneaux et enlève environ 85 pour cent du Profilé fileté. Du fait qu'aucun profil de filet complet n'est coupé, le filet n'est pas encore utilisable. Ce n'est que lorsque taraud de finition achève le filetage lors du dernier processus que celui-ci est pleinement utilisable. En répartissant le travail entre deux ou trois tarauds, il est plus facile de couper un filet droit et propre à la main.
En Comparaison de Tarauds pour machines, Tarauds manuels a une tige courte. Tu peux donc tailler Filetage intérieur à la main sans te coincer et tu peux l'actionner avec Tourne-à-gauche, des grappins à outils ou d'autres outils de maintien avec Logement carré.
Le filet peut être taillé dans un Carottage pré-percé.

Dimensions

Diamètre 26
Dimension Tr 26 x 3,0
Inclinaison 3,0

Caractéristiques

Direction A droite
Groupe de produits Taraud
Matériel HSSG blank
Norme de filetage Tr: Filetage trapézoïdal selon la norme DIN 103
Résistance à la traction à température ambiante jusqu'à 900 N/mm² | 27,1 HRC
Standard Norme d'usine
Tolérance 7H
Type de produit Tarauds manuels- Ensembles

Diamètre d'avant-trou: 23,25 mm
Diamètre d'avant-trou
23,25 mm
Image Type de trou: https://media.baer.tools/media/vector/19/52/9d/durchgangsloch_und_sackloch.svg
Type de trou
Passage et Trou borgne jusqu'à 2 x D
Image Forme: https://media.baer.tools/media/vector/3f/1d/45/gewindebohrer_gerade_nuten.svg
Forme / Géométrie
Forme D droite rainurée
Image Coupe: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Coupe
3,5-5 Passages
Image Élimination des copeaux
Élimination des copeaux
Ne se produit presque pas. Les copeaux restent dans les rainures.
Image Refroidissement: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Refroidissement
Refroidissement extérieur et - Graissage
Image Matériel: https://media.baer.tools/media/vector/c8/8d/2f/gewindebohrer_blank.svg
Matériel
HSSG blank
Image Résistance à la traction: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Résistance à la traction à température ambiante
jusqu'à 900 N/mm² | 27,1 HRC
Tolérance: 7H
Tolérance
7H

Applications

  • Matériaux faciles à usiner jusqu'à 900 N/mm²
  • Aciers non alliés et faiblement alliés

Dessin technique

Carré 16 mm
D1 Tr 26 x 3
D2 20 mm
Diamètre 26
L1 160 mm
L2 36 mm

Application – Exemples de matériaux pour tarauds

Aciers de construction non alliés
1.0035 S185 (St33)
1.0036 S235JRH
1.0038 RSt37-2
1.0039 S235JRG1+CR
1.0044 St44-2
1.0060 E335 (St60-2)
1.0116 St37-3
1.0570 St 52-3
Aciers de construction alliés
1.5415 15Mo3
1.5423 16Mo5
1.5622 14Ni6
1.7335 13CrMo44
1.7337 16CrMo44
1.7715 14MoV63
Aciers de décolletage
1.0711 9S20
1.0715 9SMn28
1.0718 11SMnPb30
1.0721 10S20
1.0723 15S20
1.0726 35S20
1.0737 9SMnPb36
1.0758 60SPb20
Aciers de cémentation
1.0401 (C15)
1.7016 17CR3
1.7131 16MnCr5
1.5919 15CrNi6
Aciers trempés et revenus non alliés
1.0402 C 22
1.1151 C22E (Ck22)
1.0503 C 45
1.1191 C45E (Ck45)
Acier moulé
1.0420 GS-38
1.5419 GS-22 Mo 4
1.6750 GS-20 NiCrMo3 7
1.7357 GS-17 CrMo 5 5
Fonte malléable
0.8145 EN-GJMB 450-6
0.8170 EN-GJMB 700-2
0.8045 EN-GJMW-450-7
0.8055 EN-GJMW-550-4
Cuivre pur faiblement allié
2.0240 CuZn15
2.0265 CuZn30
Laiton à copeaux courts
2.0401 CuZn39Pb3
Laiton à copeaux longs
2.0321 CuZn37
2.0335 CuZn36
2.0360 CuZn40
Alliages d'aluminium coulés Si > 5-12 %
3.2161 G-AlSi8Cu3
3.2163 G-AlSi9Cu3
3.2381 G-AlSi10Mg
3.2583 G-AlSi12(Cu)
Fonte à graphite lamellaire
0.6010 EN-GJL 100 (GG-10)
0.6020 EN-GJL 200 (GG -20)
0.6025 EN-GJL 250 (GG-25)
0.6030 EN-GJL 300 (GG -30)
Alliage cuivre-étain (bronze) à copeaux courts
2.1090.01 G-CuSn7ZnPb
2.1086.01 G-CuSn10Zn
2.1097 G-CuSn5ZnPb
Cuivre pur, cuivre faiblement allié
2.0240 CuZn15
2.0265 CuZn30
