BAER TriTap Set HSSE-VAP : Tarauds pour trous débouchants | Foret de perçage : M 3 - 12
En stock
BAER TriTap Set HSSE-VAP : Tarauds pour trous débouchants | Foret de perçage : M 3 - 12

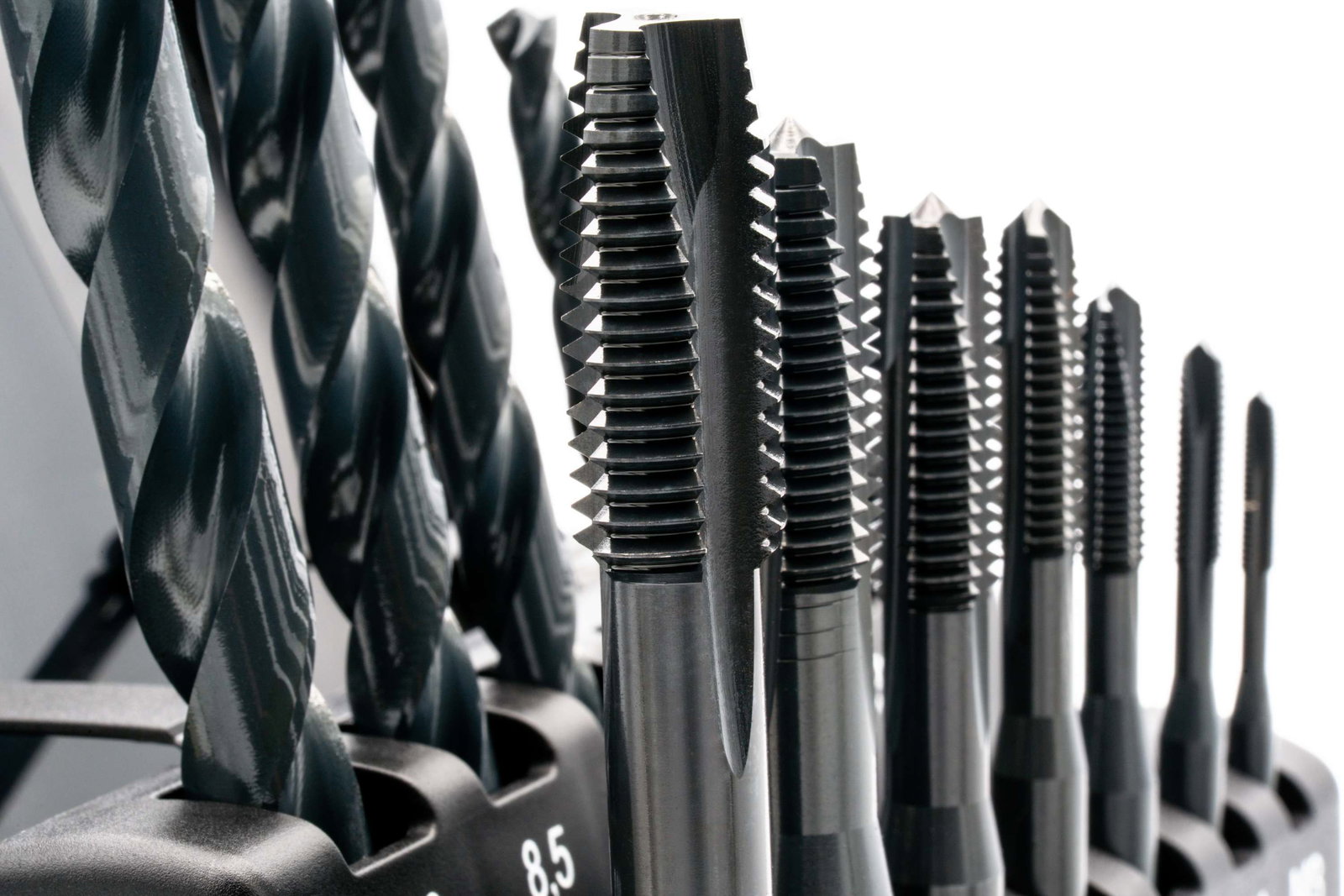

Ce coffret de tarauds TriTap est un ensemble haut de gamme et polyvalent répondant à toutes les exigences en matière de taraudage. Il comprend des tarauds machine de taille M3 à M12 ainsi que les forets correspondants à queue trois méplats pour un perçage de trous de base précis. Ce qui rend TriTap unique : en plus de la queue carrée, les tarauds disposent d’une queue à trois méplats, garantissant un maintien sûr même dans les perceuses portatives. Les outils peuvent ainsi être utilisés aussi bien sur des machines fixes telles que les centres CNC et les machines à tarauder que sur des perceuses à main.
Fabriqués en acier HSSE fortement allié avec 5 % de cobalt et une surface vaporisée, les tarauds TriTap offrent une résistance extrême à l’usure, une excellente tenue à la chaleur et une longue durée de vie. La vaporisation réduit les frottements, améliore l’adhérence de l’huile et protège les outils contre la corrosion. L’ensemble convient donc également aux matériaux difficiles à usiner comme l’acier inoxydable. Le coffret de tarauds TriTap est livré dans une boîte en plastique robuste assurant un transport sécurisé et un rangement ordonné. Un indispensable pour tout atelier.
Conseil pour des résultats optimaux : Commencez toujours le taraudage à faible vitesse afin que les premiers filets s’engagent proprement dans la pièce. Vous obtiendrez ainsi des résultats précis et fluides dès le début. Veillez également à guider le taraud bien droit et perpendiculaire au trou. Cela garantit une répartition uniforme de la charge et des résultats parfaits dans la durée – même sur des matériaux exigeants.
Dimensions
| Diamètre |
3 - 12 |
|---|---|
| Dimension |
M 3 - 12 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Ensembles de taraudeuses |
| Matériel |
HSSE VAP |
| Norme de filetage |
M : Métrique ISO- Filetage standard selon DIN 13 |
| Résistance à la traction à température ambiante |
jusqu'à 1200 N/mm² | 38 HRC |
| Tolérance |
ISO2/6H |
| Type de produit |
Ensembles de taraudeuses |
Informations techniques - Tarauds
Trou de passage jusqu'à 4 x D
Forme B avec Coupe hélicoïdale
4-5 Passages
voir illustration
Refroidissement extérieur et - Graissage
HSSE VAP
jusqu'à 1200 N/mm² | 38 HRC
ISO2/6H

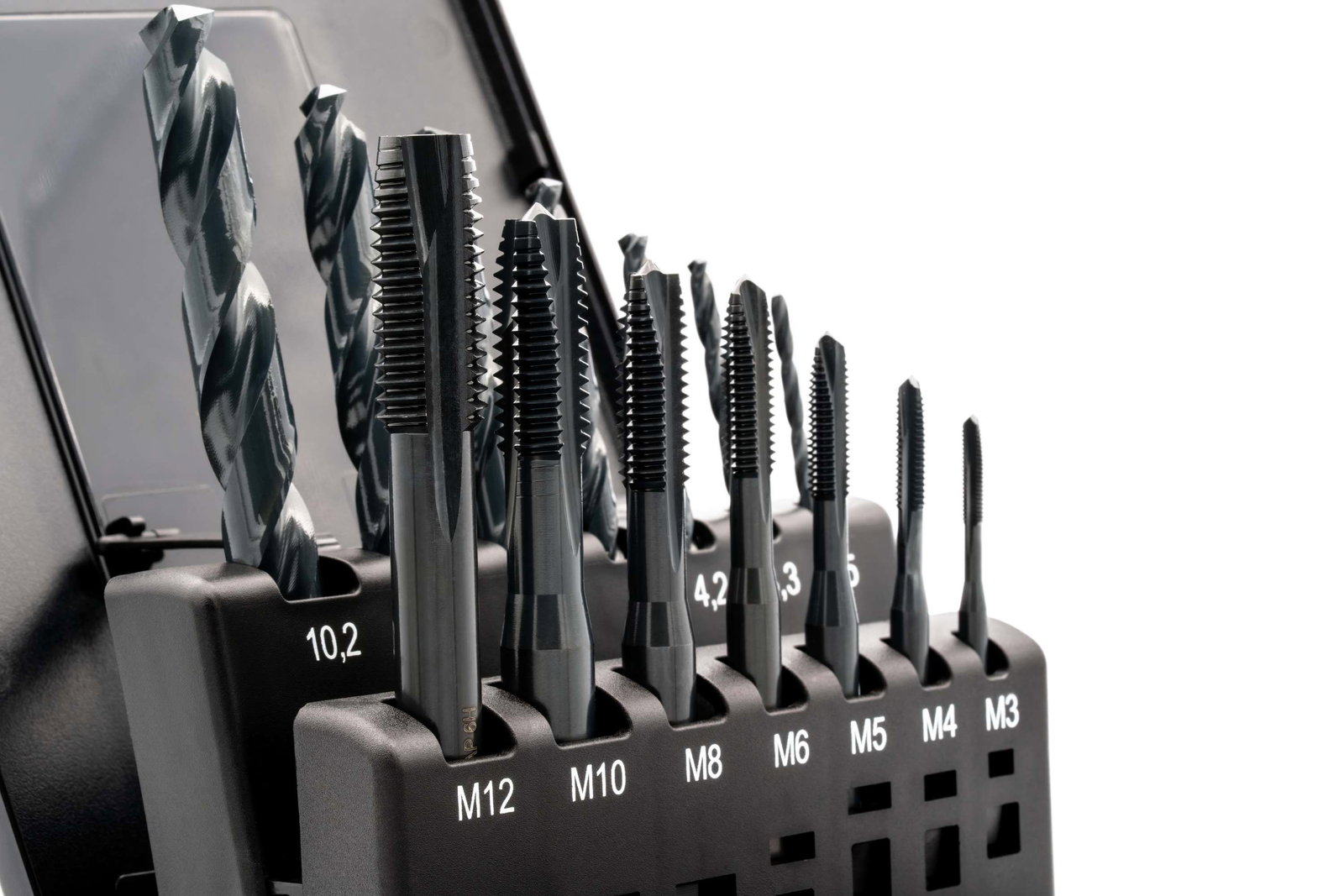

Contenu du kit
| Taraud machine UNITAP HSSE pour trou de passage BAER | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| Forets à avant-trou HSSE BAER | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
Applications
- Aciers et alliages d'acier jusqu'à 1200 N/mm²
- Aciers inoxydables jusqu'à 1000 N/mm²; Aciers inoxydables; Aciers inoxydables; aciers VA, INOX, V2A, V4A
- Fonte à graphite lamellaire (GG) et à graphite sphéroïdal (GGG) jusqu'à 1000 N/mm²; Fonte grise, fonte à graphite nodulaire
- Titane pur et alliages de titane jusqu'à 900 N/mm²
- Nickel pur et alliages de nickel jusqu'à 900 N/mm²
- Tous les alliages d'aluminium coulés et corroyés
- Cuivre, alliages de cuivre et laiton (toutes les longueurs de copeaux)
- pour l'utilisation manuelle et mécanique
Application – Exemples de matériaux pour tarauds
| Fer doux magnétique, aciers de construction, aciers de décolletage, aciers de cémentation | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.1014 | RFe80 | 25 - 50 |
| 1.0570 | St52-3 | 25 - 50 |
| 1.0718 | 9SMnPb28 | 25 - 50 |
| 1.6523 | 20NiCrMo2 | 6 - 30 |
| Acier au carbone, acier à ressort, acier allié, acier trempé | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0503 | C45 | 20 - 30 |
| 1.1269 | Ck85 | 20 - 30 |
| 1.7218 | 25CrMo4 | 6 - 30 |
| 1.2344 | X40CrMoV5-1 | 6 - 30 |
| Aciers inoxydables (ferritique, austénitique, martensitique) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 12 - 35 |
| 1.4301 | X5CrNi18-10 (V2A) | 12 - 15 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 12 - 15 |
| 1.4125 | X105CrMo17 | 12 - 15 |
| Fonte grise | Vitesse de coupe vc en m/min | |
|---|---|---|
| 0.6010 | GG10 | 35 - 50 |
| 0.6020 | GG20 | 35 - 50 |
| 0.6030 | GG30 | 35 - 50 |
| 0.6040 | GG40 | 35 - 50 |
| Fonte à graphite sphéroïdal, fonte malléable | Vitesse de coupe vc en m/min | |
|---|---|---|
| 0.7040 | GGG40 | 12 - 45 |
| 0.7060 | GGG60 | 12 - 45 |
| 0.7070 | GGG70 | 12 - 45 |
| 0.8035 | GTW35-04 | 10 - 25 |
| Titane pur et alliages de titane | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.7024 | Ti99.5 | 3 - 15 |
| 3.7034 | Ti99.7 | 3 - 15 |
| 3.7165 | TiAl6V4 | 1 - 5 |
| 3.7174 | TiAl6V4Sn2 | 1 - 5 |
| Nickel pur et alliages de nickel | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.3926 | RNi12 | 3 - 10 |
| 2.4668 | NiCr19Fe19NbMo (Inconel 718) | 3 - 10 |
| 2.4630 | Ni-Cr20Ti (Nimonic 75) | 1 - 5 |
| 2.4665 | NiCr22Fe18Mo (Hastelloy X) | 1 - 5 |
| Cuivre pur et alliages de cuivre, laiton, bronze (toutes les longueurs de copeaux) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 2.0065 | E-Cu 58 | 50 - 60 |
| 2.1247 | CuBe2 | 30 - 65 |
| 2.0360 | CuZn40 | 30 - 65 |
| 2.1020 | CuSn6 | 12 - 20 |
| Aluminium pur, alliages d'aluminium coulés et corroyés (toutes les longueurs de copeaux) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 3.0205 | Al99 | 50 - 65 |
| 3.1645 | AlCuMgPb | 50 - 65 |
| 3.2373 | G-AlSi9Mg | 40 - 65 |
| 3.2583 | G-AlSi12(Cu) | 40 - 65 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
Informations complémentaires
- M - Filetage métrique ISO DIN 13
- Informations sur le taraudage
- Désignations, géométries et définitions sur les robinets
- Tolérances du filetage de la Filetage intérieur
- Filetage intérieur et le trou de carottage Dimensions de construction
- Formes de découpe
- Traitements de surface
- Vitesses de coupe Graissage et Refroidissement pour les robinets
Consignes de sécurité
Forets hélicoïdaux HSSE-VAP pour perçages de trous de base

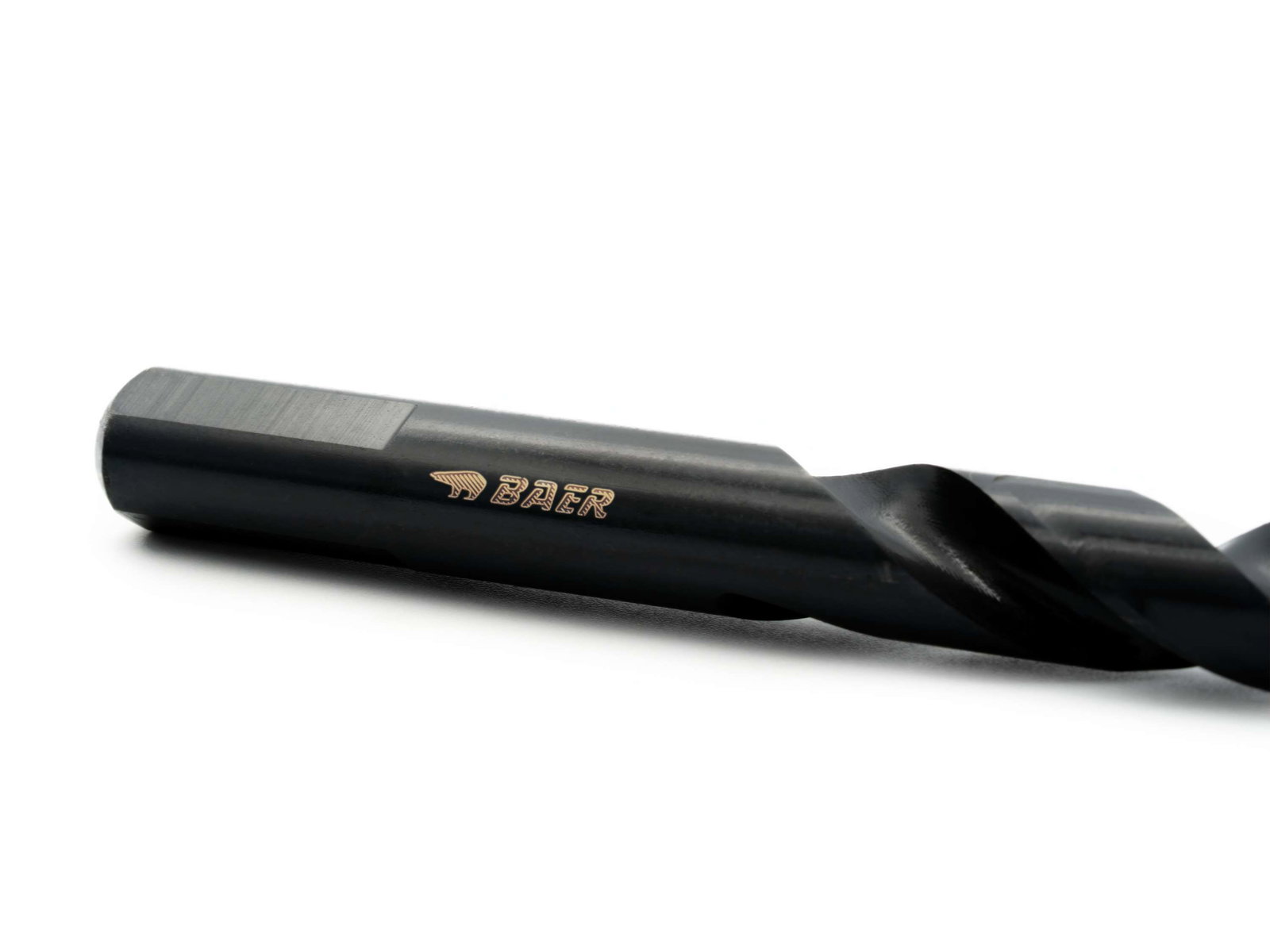

Les forets hélicoïdaux inclus dans le coffret sont fabriqués en acier HSSE allié au cobalt avec une surface vaporisée, ce qui les rend particulièrement résistants à la chaleur et à l’usure. La queue à trois méplats assure une excellente tenue dans le mandrin, même sous des couples élevés, et empêche tout glissement. Ces forets sont utilisables de manière universelle, même dans des matériaux difficiles comme l’acier inoxydable, et garantissent des perçages nets et dimensionnellement précis – la base parfaite pour des filetages impeccables.

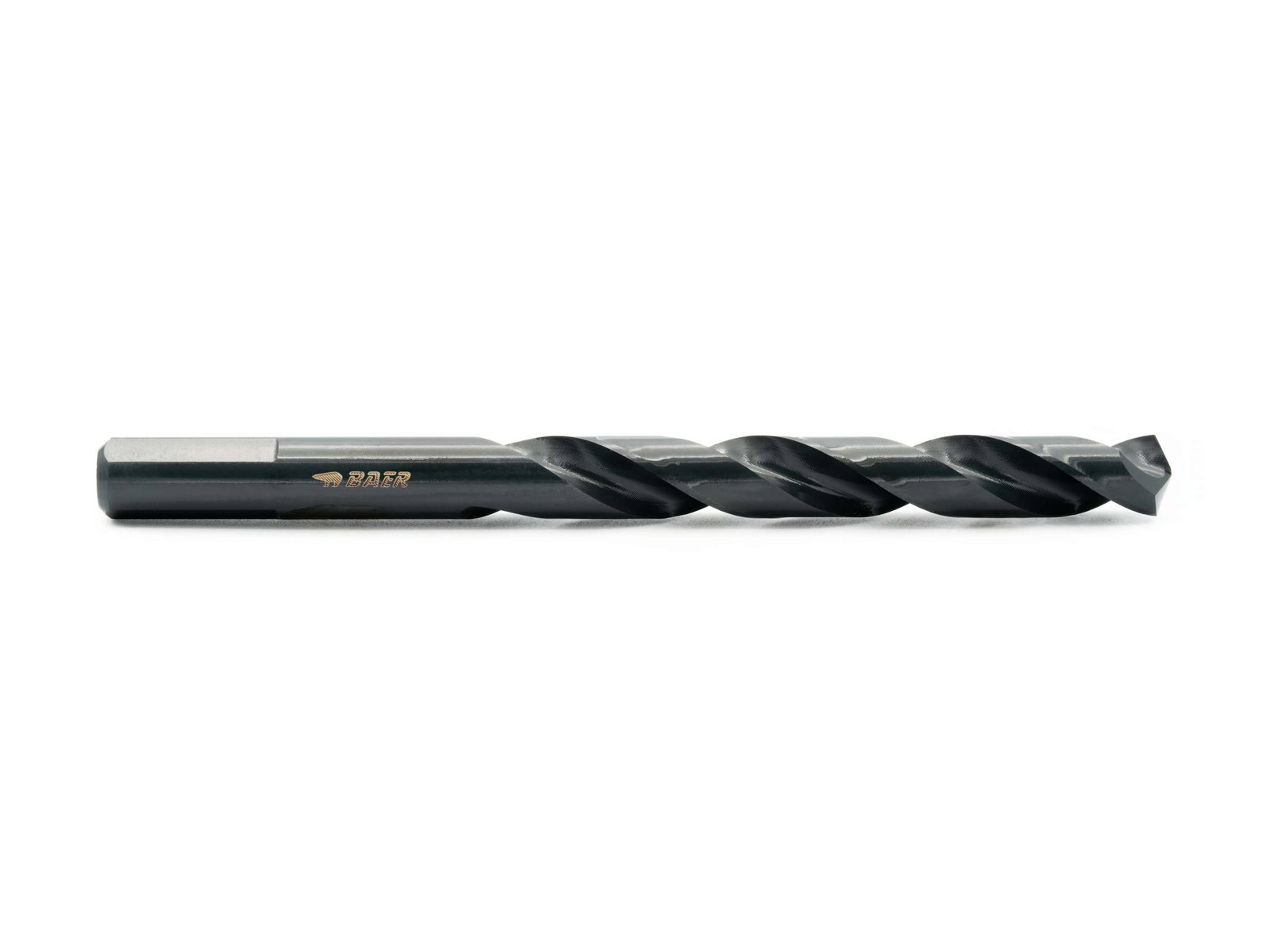

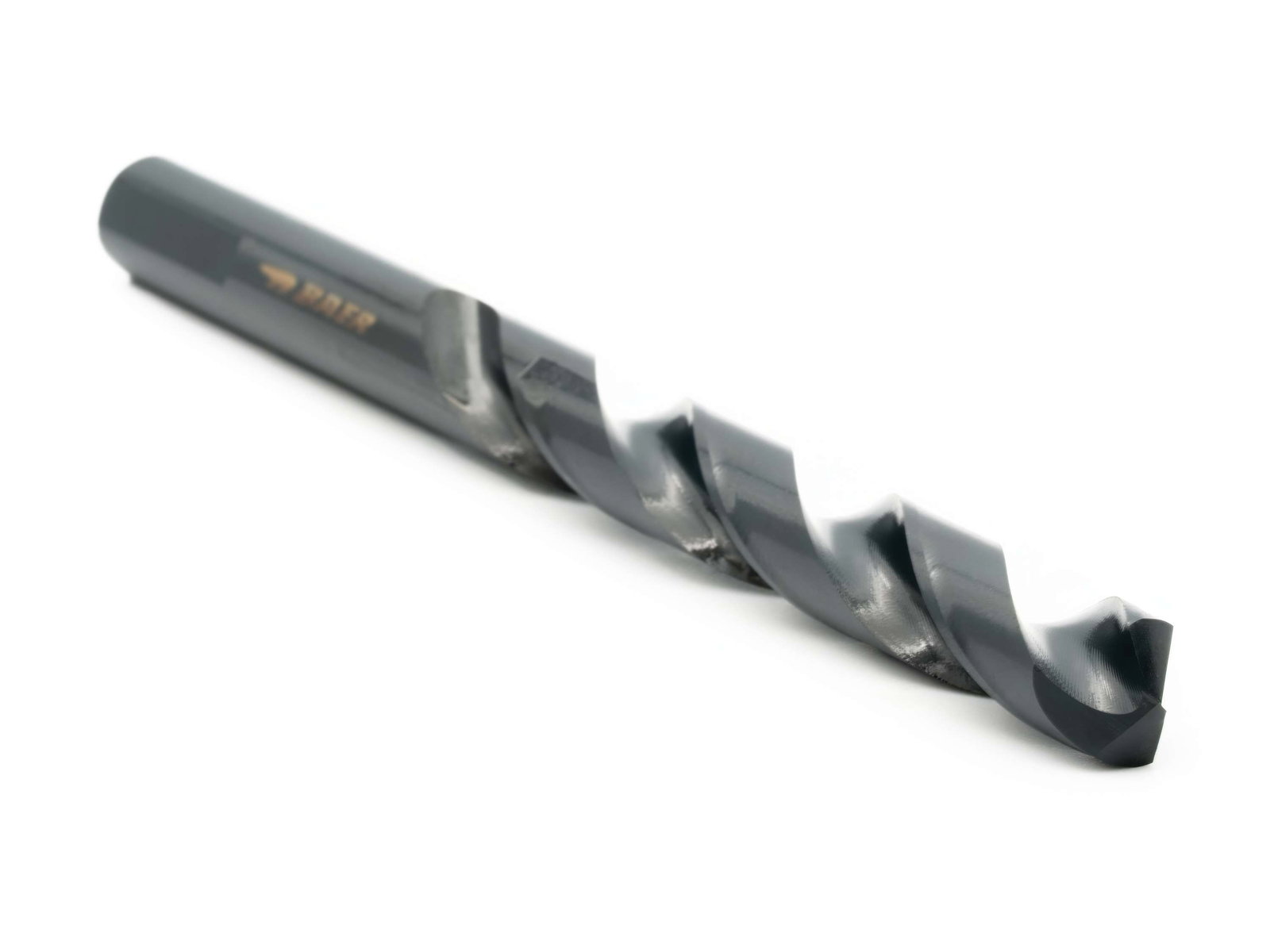

Forets de base HSSE-VAP DIN 338 avec queue trois méplats pour M 3 - M 12 :
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
TriTap – Notre taraud haut de gamme le plus flexible

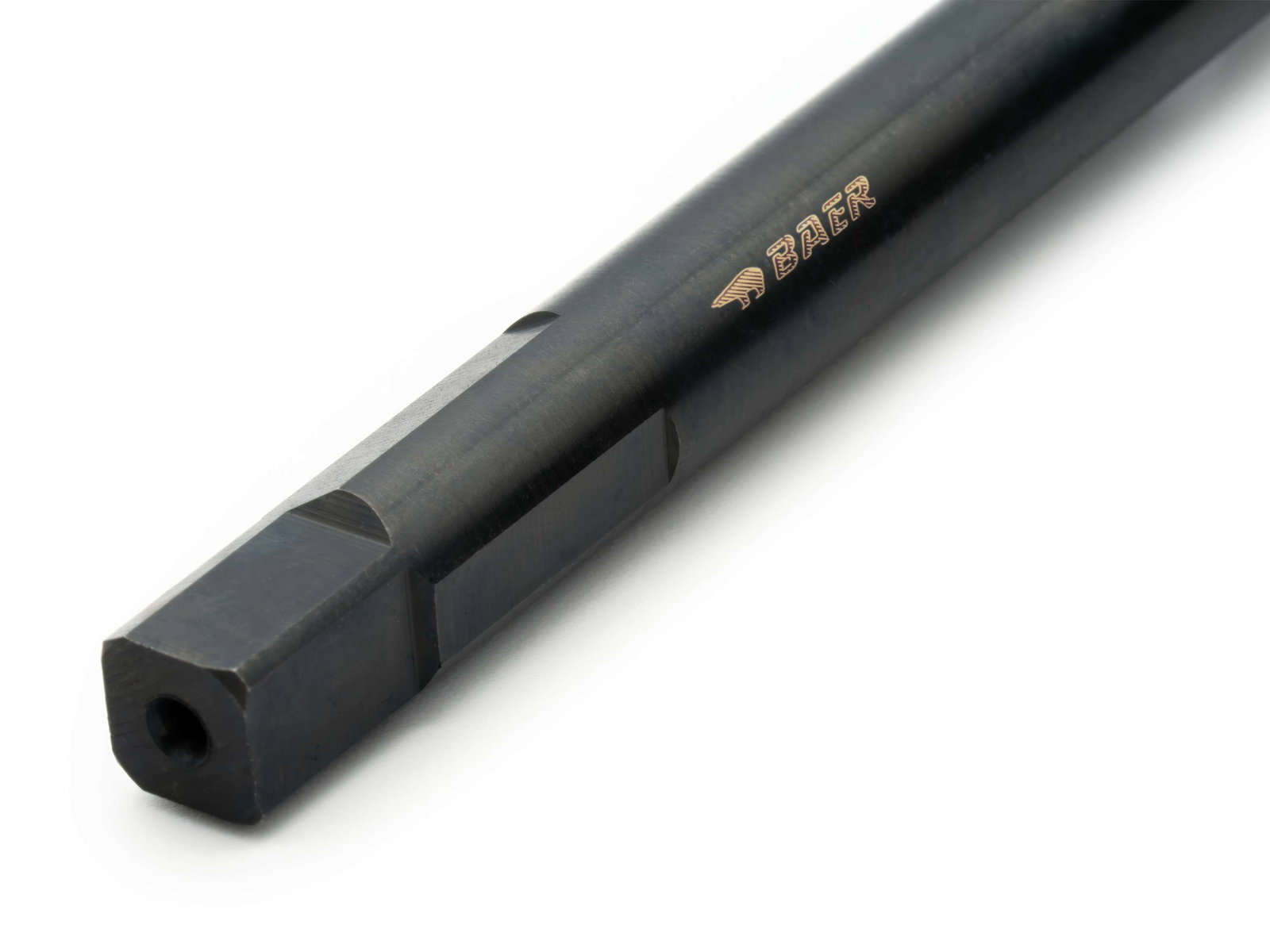

La géométrie unique de la tige des tarauds TriTap permet une utilisation sûre aussi bien sur machines qu’avec des outils portatifs. Grâce aux trois surfaces planes sur la tige, le taraud est fermement maintenu même dans un mandrin standard, évitant ainsi tout glissement. Particulièrement pratique pour une utilisation mobile ou lorsqu’aucune machine fixe n’est disponible. Cela permet également de réaliser des réparations ou montages spontanés avec précision, sans renoncer aux avantages d’un taraud machine professionnel.
Avantages du taraud TriTap :
- Forme de tige innovante pour un maintien ferme même sur des machines portatives
- Utilisation universelle – même pour l’acier inoxydable !
- Qualité supérieure et longue durée de vie grâce au HSSE-VAP
- Convient à presque toutes les applications
- Durée de vie élevée
- Idéal pour tous les ateliers et artisans aux exigences variées
- Économie considérable – un seul outil pour toutes les applications

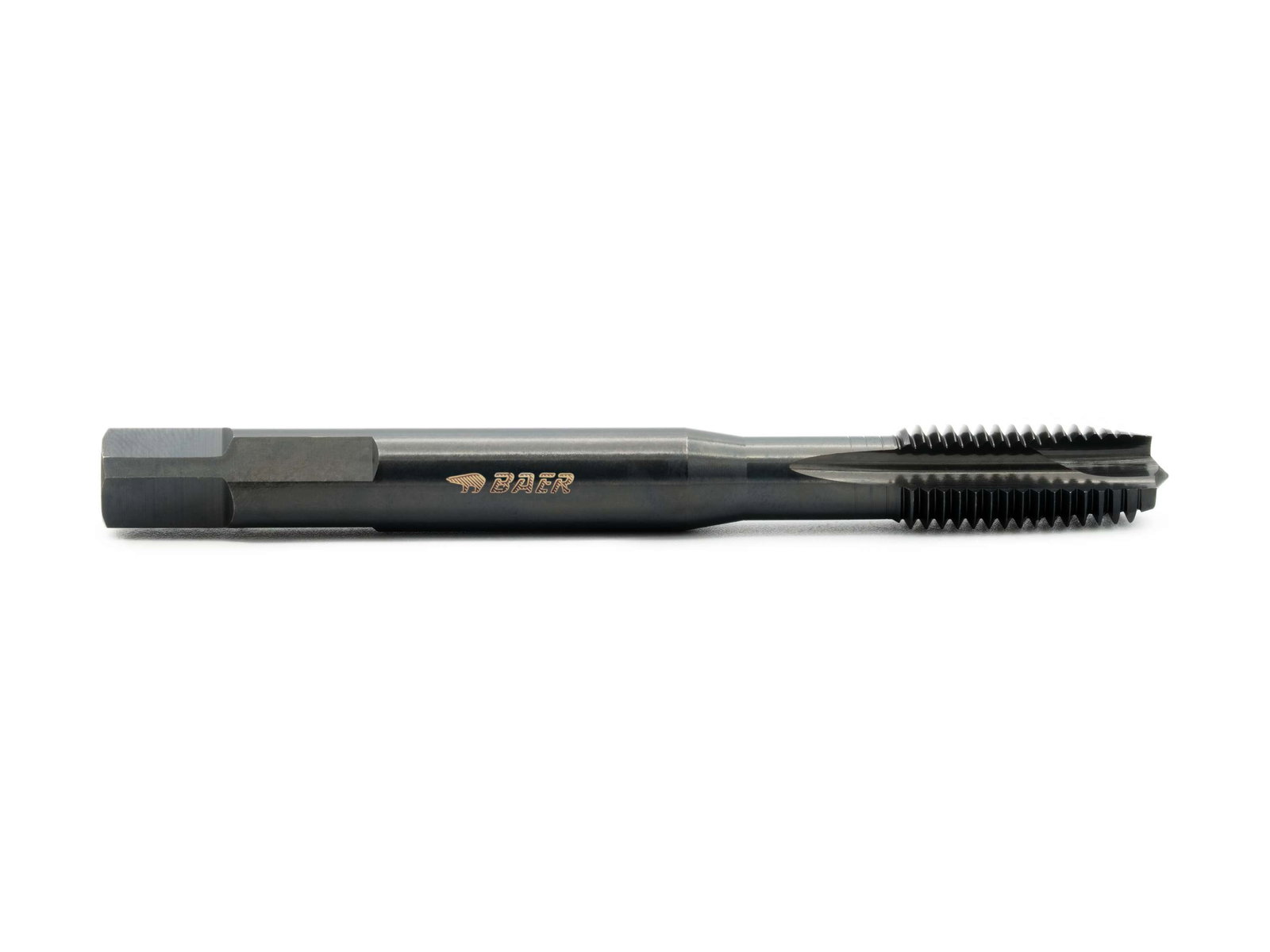

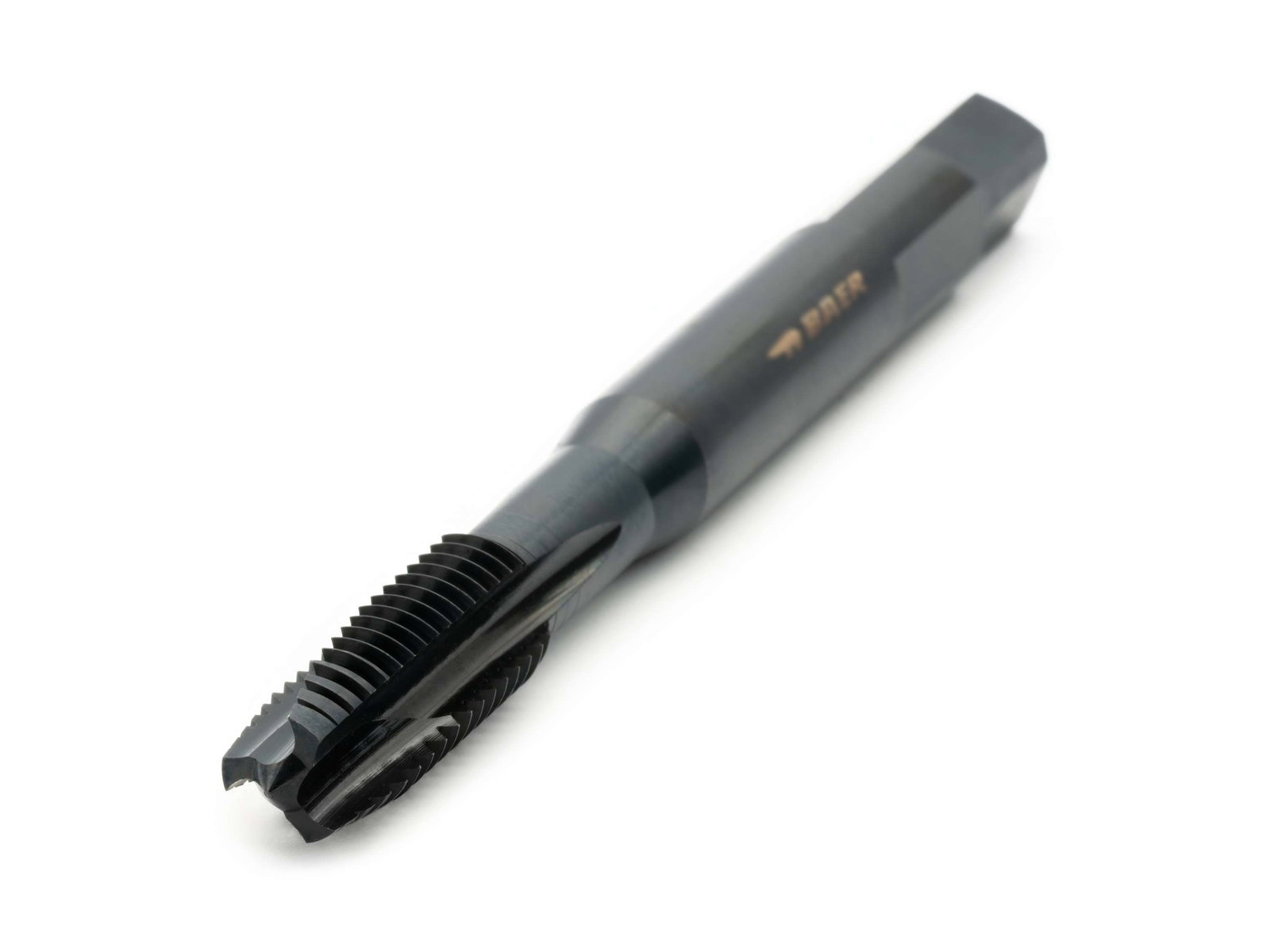

Tarauds machine BAER TriTap HSSE-VAP – Forme B :
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75
