BAER UNiTap Set HSSE: Taraud trou de passage | Foret pour avant-trou: M 3 - 12

117,74 €*

Prix TVA incluse plus frais de livraison

En stock

Commandez dans une Heure 55 Minutes
EAN 4058462016813
Numéro d'article UNISD312
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Informations de produit

BAER UNiTap Set HSSE: Taraud trou de passage | Foret pour avant-trou: M 3 - 12

Ce kit de taraudage est un kit polyvalent de haute qualité qui répond à tous les besoins de taraudage. Les Taraudeuse métriques de M3 à M12 permettent de tailler des filets intérieurs de manière universelle dans presque tous les matériaux et cas d'application.

Le kit contient de l'acier allié au cobalt HSSE-CO5 Foret pour avant-trou et TiAlN-revêtu Tarauds pour machines pour les trous traversants en acier allié au cobalt HSSE(High Speed Steel), ce qui assure une longue durée de vie et une grande précision dans différents matériaux. Tarauds pour machines sont utilisés pour des applications mécaniques et sont un outil fréquemment utilisé dans la fabrication industrielle avec des exigences changeantes.

Le kit Taraud est livré dans une boîte en plastique solide. Les compartiments d'insertion pour Taraudeuse offrent un maintien sûr et une protection pour le transport tout en gardant tous les outils à portée de main de manière claire.

Les outils eux-mêmes se distinguent par leur qualité supérieure. Ils sont traités de manière optimale et garantissent une longue durée de vie ainsi qu'une grande précision sur Alésage. En résumé, ce kit Taraudeuse est une excellente solution pour tous ceux qui souhaitent réaliser des filetages. La combinaison d'outils de haute qualité et d'une boîte en plastique solide en fait un choix optimal pour les professionnels et les bricoleurs. Investis dans la qualité et découvre les avantages d'un kit professionnel Taraudeuse. Un kit Taraudeuse dont tout le monde a besoin dans son atelier.

Dimensions

Diamètre 3 - 12
Dimension M 3 - 12

Caractéristiques

Direction A droite
Groupe de produits Ensembles de taraudeuses
Matériel HSSE TiAlN
Norme de filetage M : Métrique ISO- Filetage standard selon DIN 13
Résistance à la traction à température ambiante jusqu'à 1200 N/mm² | 38 HRC
Tolérance ISO2/6H
Type de produit Ensembles de taraudeuses

Informations techniques - Tarauds

Image Type de trou: https://media.baer.tools/media/vector/86/08/96/durchgangsloch.svg
Type de trou
Trou de passage jusqu'à 4 x D
Image Forme: https://media.baer.tools/media/vector/89/22/a4/gewindebohrer_gerade_nuten_schaelanschnitt.svg
Forme / Géométrie
Forme B avec Coupe hélicoïdale
Image Coupe: https://media.baer.tools/media/vector/59/5d/26/gewindebohrer_anschnitt.svg
Coupe
4-5 Passages
Image Élimination des copeaux
Élimination des copeaux
voir illustration
Image Refroidissement: https://media.baer.tools/media/vector/41/a7/9a/gewindebohrer_aussenkuehlung.svg
Refroidissement
Refroidissement extérieur et - Graissage
Image Matériel: https://media.baer.tools/media/vector/1c/ec/93/gewindebohrer_beschichtung_ TiAlN.svg
Matériel
HSSE TiAlN
Image Résistance à la traction: https://media.baer.tools/media/vector/c0/4a/39/zugfestigkeit.svg
Résistance à la traction à température ambiante
jusqu'à 1200 N/mm² | 38 HRC
Tolérance: ISO2/6H
Tolérance
ISO2/6H

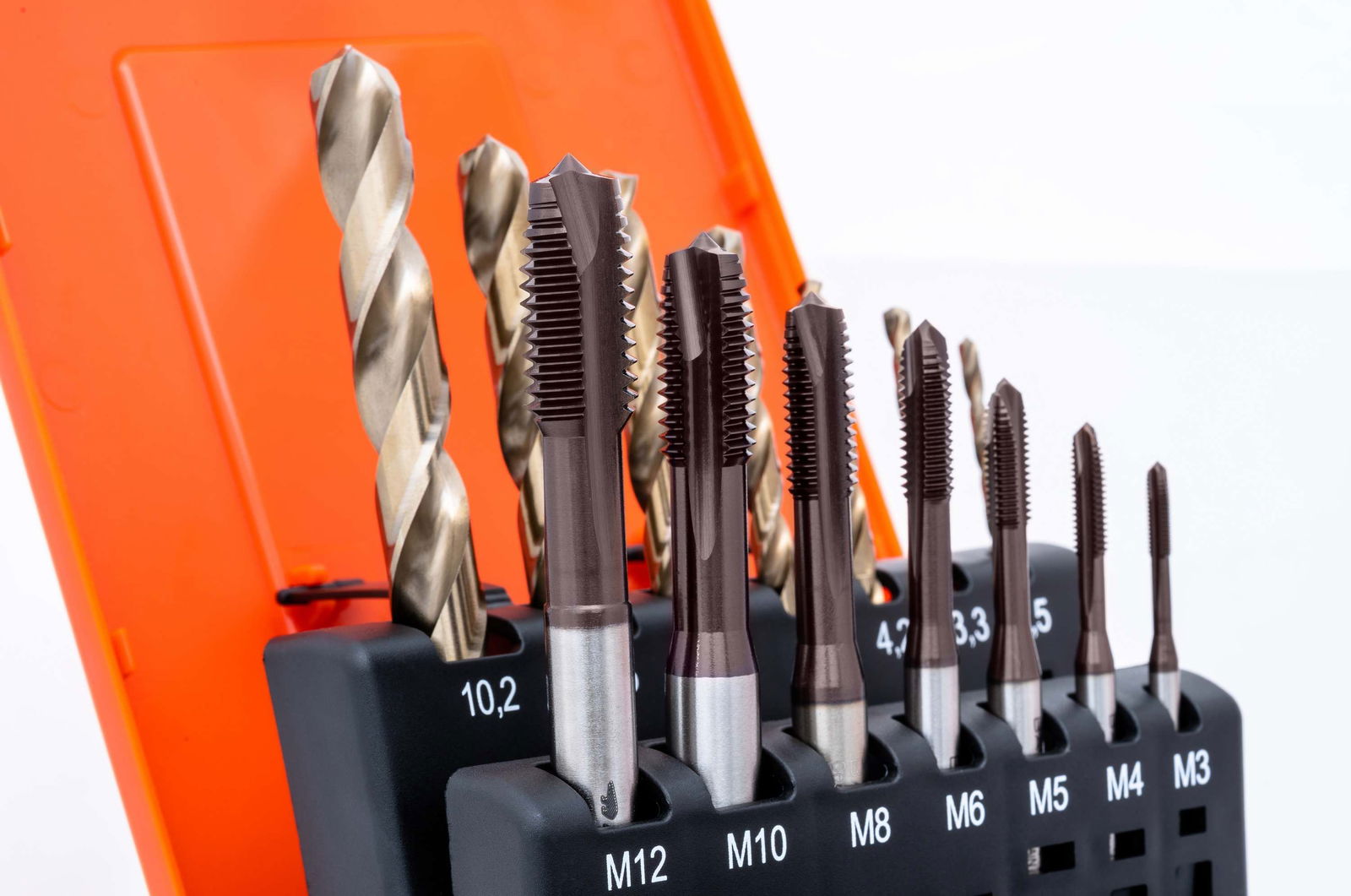

Contenu du kit

Taraud machine UNITAP HSSE pour trou de passage BAER M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8
M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5
M 12 x 1,75
Forets à avant-trou HSSE BAER 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm
6,8 mm | 8,5 mm | 10,2 mm

Applications

  • Aciers et alliages d'acier jusqu'à 1200 N/mm²
  • Aciers inoxydables jusqu'à 1000 N/mm²; Aciers inoxydables; Aciers inoxydables; aciers VA, INOX, V2A, V4A
  • Fonte à graphite lamellaire (GG) et à graphite sphéroïdal (GGG) jusqu'à 1000 N/mm²; Fonte grise, fonte à graphite sphéroïdal
  • Titane pur et Alliages à base de titane jusqu'à 900 N/mm²
  • Nickel pur et alliages de nickel jusqu'à 900 N/mm²
  • Tous les alliages d'aluminium coulés et corroyés
  • Cuivre, alliages de cuivre et laiton (toutes les longueurs de copeaux)

Application – Exemples de matériaux pour tarauds

Fer doux magnétique, aciers de construction, aciers de décolletage, aciers de cémentation Vitesse de coupe vc en m/min
1.1014 RFe80 25 - 50
1.0570 St52-3 25 - 50
1.0718 9SMnPb28 25 - 50
1.6523 20NiCrMo2 6 - 30
Acier au carbone, acier à ressort, acier allié, acier trempé Vitesse de coupe vc en m/min
1.0503 C45 20 - 30
1.1269 Ck85 20 - 30
1.7218 25CrMo4 6 - 30
1.2344 X40CrMoV5-1 6 - 30
Aciers inoxydables (ferritique, austénitique, martensitique) Vitesse de coupe vc en m/min
1.4104 X14CrMoS17 12 - 35
1.4301 X5CrNi18-10 (V2A) 12 - 15
1.4571 X6CrNiMoTi17-12-2 (V4A) 12 - 15
1.4125 X105CrMo17 12 - 15
Fonte grise Vitesse de coupe vc en m/min
0.6010 GG10 35 - 50
0.6020 GG20 35 - 50
0.6030 GG30 35 - 50
0.6040 GG40 35 - 50
Fonte à graphite sphéroïdal, fonte malléable Vitesse de coupe vc en m/min
0.7040 GGG40 12 - 45
0.7060 GGG60 12 - 45
0.7070 GGG70 12 - 45
0.8035 GTW35-04 10 - 25
Titane pur et alliages de titane Vitesse de coupe vc en m/min
3.7024 Ti99.5 3 - 15
3.7034 Ti99.7 3 - 15
3.7165 TiAl6V4 1 - 5
3.7174 TiAl6V4Sn2 1 - 5
Nickel pur et alliages de nickel Vitesse de coupe vc en m/min
1.3926 RNi12 3 - 10
2.4668 NiCr19Fe19NbMo (Inconel 718) 3 - 10
2.4630 Ni-Cr20Ti (Nimonic 75) 1 - 5
2.4665 NiCr22Fe18Mo (Hastelloy X) 1 - 5
Cuivre pur et alliages de cuivre, laiton, bronze (toutes les longueurs de copeaux) Vitesse de coupe vc en m/min
2.0065 E-Cu 58 50 - 60
2.1247 CuBe2 30 - 65
2.0360 CuZn40 30 - 65
2.1020 CuSn6 12 - 20
Aluminium pur, alliages d'aluminium coulés et corroyés (toutes les longueurs de copeaux) Vitesse de coupe vc en m/min
3.0205 Al99 50 - 65
3.1645 AlCuMgPb 50 - 65
3.2373 G-AlSi9Mg 40 - 65
3.2583 G-AlSi12(Cu) 40 - 65

Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000

Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)

Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison

Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.

UNiTap - Universel haut de gamme Taraud
Une véritable révolution dans le domaine Alésage

La précision de BAER UNiTap Tarauds pour machines et du filetage détalonné garantit que le Alésage génère moins de friction et de température. Pour que le profil de filetage ne frotte pas complètement sur la pièce, le filetage est déjà réalisé dans Coupe sur tout le profil de filetage poncé à l'arrière. Ainsi, Taraudeuse doit appliquer moins de forces et Blocages des copeaux peut être évité. La particularité de Géométrie de coupe assure une réduction des forces de coupe générées et un flux de copeaux idéal, ce qui permet d'utiliser Taraud pour presque tous les matériaux et toutes les applications.
Résultat : les Immobilisations augmentent et le foret doit être changé moins souvent.
Nos UNiTap Tarauds pour machines sont des Taraudeuse puissants et fiables pour un enlèvement de copeaux efficace en une seule étape avec la machine. C'est surtout dans les ateliers et la production industrielle avec des exigences changeantes que UNiTap Taraud trouve son utilité. Comme un seul outil est nécessaire pour toutes les applications et qu'il n'est pas nécessaire de les changer tout en gardant les mêmes dimensions, il en résulte d'énormes économies.
Ils peuvent être utilisés entre autres dans les machines CNC, Machines de découpe de filetage, les perceuses sans fil et les Bras de taraudage pneumatiques. Comme ils se distinguent par leur grande efficacité et leurs faibles coûts de production, ils sont souvent utilisés dans la production en série. Le filetage est taillé mécaniquement en une seule opération. Ainsi, le UNiTap Taraudeuse peut certes être comparé en principe à des Tarauds à incision universels, mais il est conçu pour être utilisé avec la machine.
Les tarauds pour machines peuvent être utilisés pour des trous débouchants, car le long Coupe, la forme droite de la rainure et le Coupe hélicoïdale font en sorte que le copeau soit transporté vers l'avant du trou.
Chaque matériau présente un Comportement des copeaux individuel . C'est pourquoi Taraud doit avoir les bons Angle de coupe et, pour de meilleurs résultats, une surface spécialement traitée. Ce n'est qu'ainsi qu'un bon Transport des copeaux se produit et qu'un filetage ajustable.
La grande qualité de l'acier allié au cobalt HSSE que nous utilisons fait que nos outils sont extrêmement durables et robustes. Grâce à des processus de trempe spéciaux et à la répétition de Démarrer, la structure de la dureté est très homogène, ce qui constitue la base idéale pour un véritable BAER Taraud. Ainsi, Résistance et Stabilité Taraud augmentent, ce qui leur permet de rester en service plus longtemps.
Le revêtement TiAlN est plus résistant à la friction et à la chaleur et offre donc des avantages en termes de performances à des températures élevées, avec peu de possibilités de refroidissement (comme pour les petites dimensions et les trous profonds) et des Vitesses de coupe plus rapides (plus de 60 m/min). TiAlN présente également des avantages pour l'usinage de matériaux difficiles à usiner et à user, et peut être utilisé à sec de manière limitée. Les revêtements ultérieurs des outils TiAlN sont possibles jusqu'à 5 fois sans enlever l'ancien revêtement.

Avantages du taraud UNiTap

  • pour presque tous les matériaux
  • pour presque tous les cas d'utilisation
  • excellent Résultats de coupe
  • haute Immobilisation
  • unique Géométrie de coupe
  • idéal pour tous les ateliers et toutes les fabrications aux exigences changeantes
  • énorme économie de coûts - un seul outil pour toutes les applications

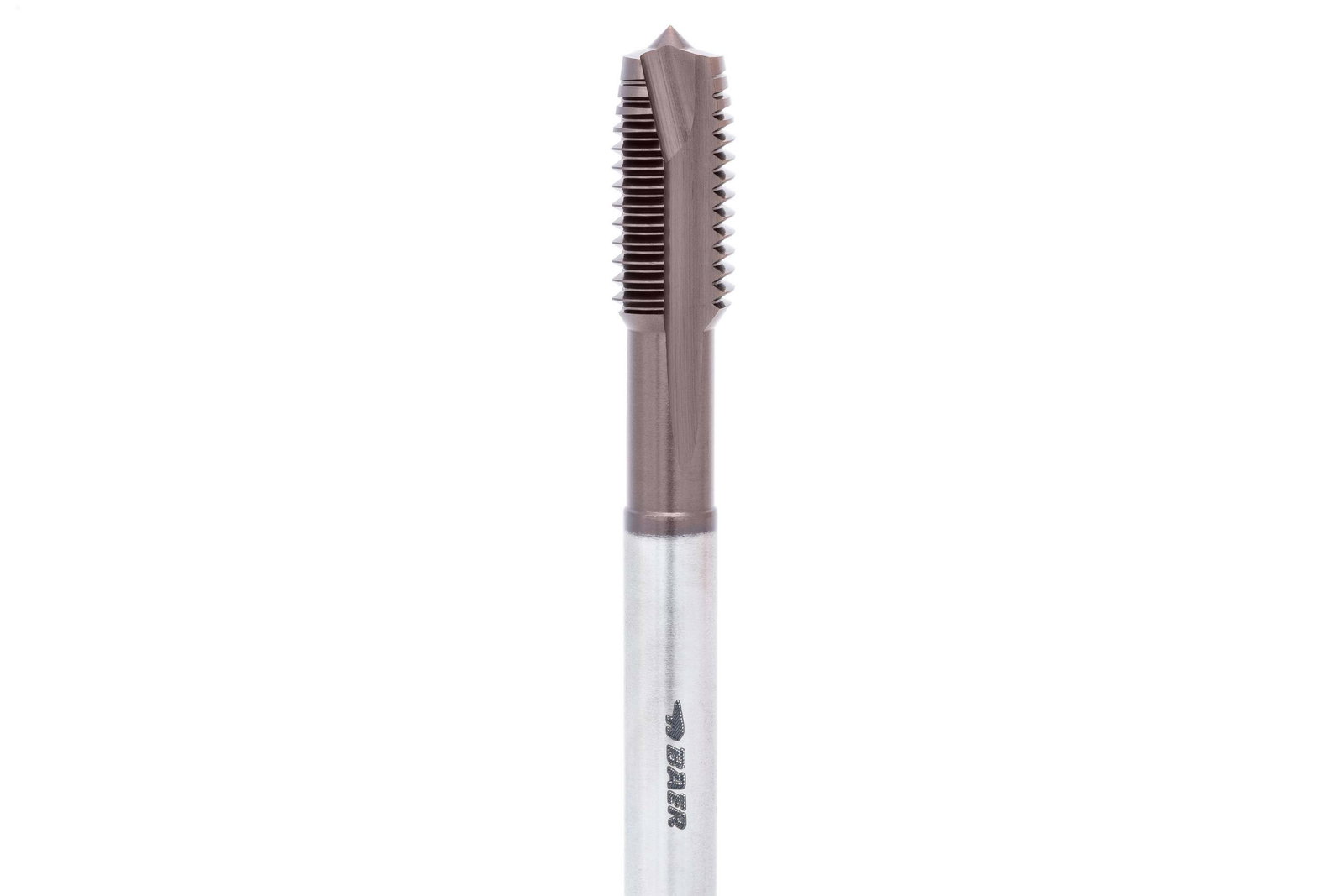

BAER UNiTap HSSE - TiAlN Tarauds pour machines - Forme B :

M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75

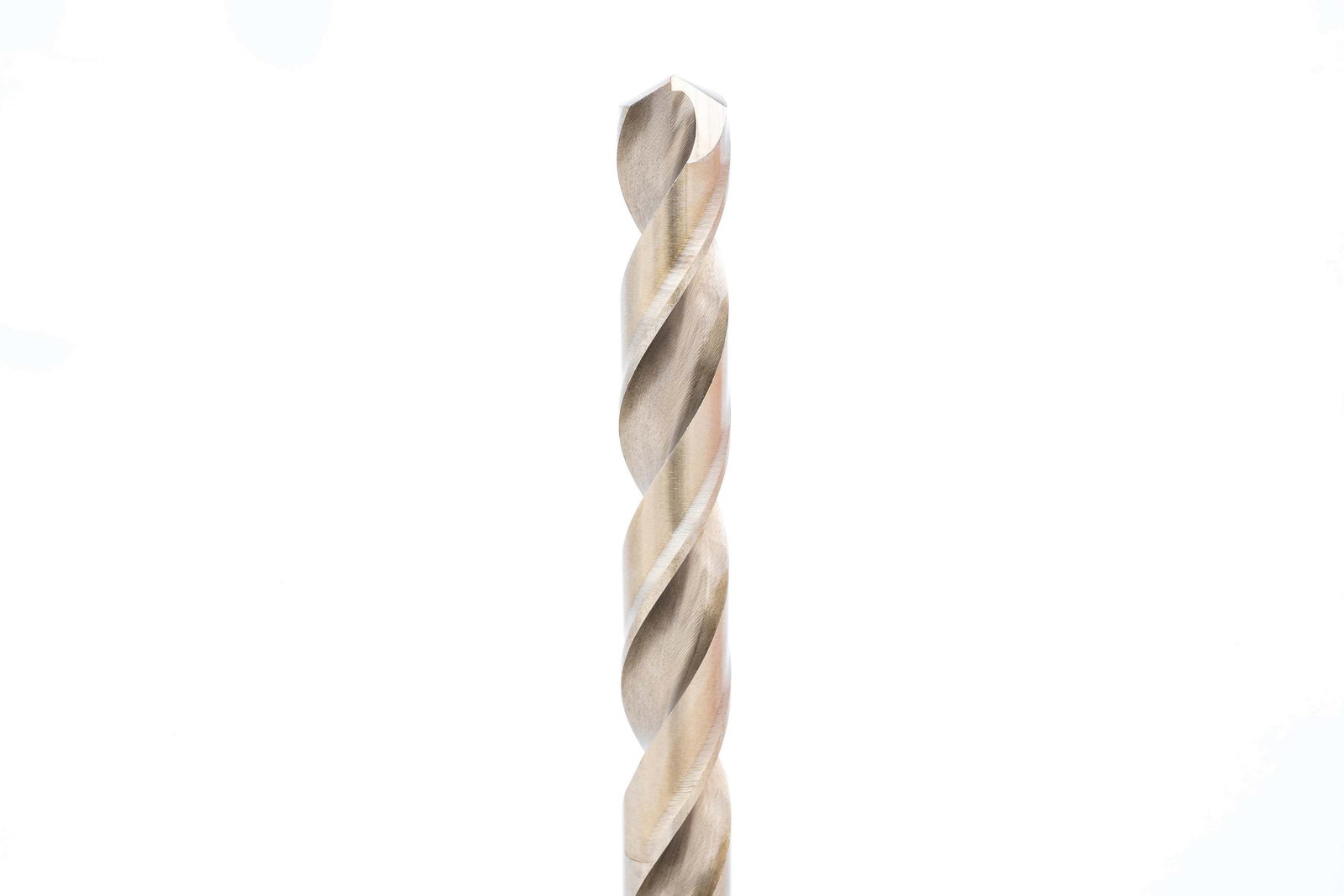

HSSE-CO Foret hélicoïdal pour le carottage
#on ne peut pas s'en passer

Presque tous les bricoleurs ont déjà travaillé avec eux : les outils de perçage classiques pour Visseuse sans fil, perceuse, perceuse à percussion ou Marteaux perforateurs. Ce qui est décisif pour le domaine d'utilisation du foret, ce n'est pas seulement le matériau, mais aussi la géométrie de coupe, le Angle de coupe et l'angle de la spirale, ce que l'on appelle l'hélice. Ces forets sont particulièrement solides en acier HSSE/Cobalt fortement allié, avec une résistance thermique prononcée et un Précision de concentricité extrêmement élevé . Pour percer le fer, les aciers, les fontes, les bronzes, les traitements et Aciers de cimentation jusqu'à 1200 N/mm², ainsi que les alliages très résistants à base de CrNi et les aciers résistants à la rouille, aux acides et à la chaleur, comme V2A,V4A, INOX. Les carottages sont essentiels pour couper ensuite un Filetage intérieur.

HSSE-CO Foret pour avant-trou DIN 338 pour M 3 - M 12 :

Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
