Filetage NPT – filetage conique américain pour tubes

En Allemagne, la technique sanitaire et de chauffage utilise principalement le filetage de tube Whitworth identifié par la lettre G. Toutefois, ce n’est pas le seul filetage utilisé dans ce domaine. Les normes National Pipe Thread des États-Unis constituent un autre système de filetage de tube fréquemment employé. Le filetage NPT en est le représentant le plus connu et il est utilisé pour de nombreuses liaisons de tuyauterie. Dans la boutique en ligne BAER, vous trouverez de nombreux articles pour la fabrication, la reprise et le contrôle des filetages de tube NPT. Parcourez nos catégories et trouvez exactement l’outil adapté à votre application.

Tout ce qu’il faut savoir sur le filetage NPT (National Pipe Taper) selon ANSI B 1.20.1

Le filetage NPT est un filetage de tube utilisé pour de nombreux assemblages sur des tuyaux, raccords et robinetteries sans exigences particulières. Il est principalement utilisé en Amérique du Nord, mais aussi dans certaines régions d’Amérique du Sud comme le Brésil.

Le filetage de tube NPT est un filetage conique avec une conicité de 1:16, normalisé selon ANSI B 1.20.1. L’abréviation NPT signifie National Pipe Taper, le terme taper faisant référence à la forme conique. Il s’agit d’un filetage en pouces, toutes les dimensions telles que le diamètre extérieur étant indiquées en pouces. Le pas est exprimé en filets par pouce.

Comme pour tous les types de filetages de tube, l’étanchéité est un point central. Une combinaison de filetage extérieur et intérieur NPT n’est pas étanche mécaniquement ; il est donc nécessaire d’utiliser un produit d’étanchéité supplémentaire.

Le filetage NPT présente un angle de flanc de 60°, ce qui constitue une différence significative par rapport au filetage de tube Whitworth couramment utilisé en Europe avec un angle de flanc de 55°. Les deux types de filetages ne sont pas compatibles et ne doivent en aucun cas être combinés, car aucune étanchéité ne peut être obtenue. Il existe toutefois des adaptateurs permettant un assemblage sûr.

Le tableau des filetages NPT contient des informations sur la taille du filetage et le pas. Pour les filetages de tube, l’indication de la dimension nominale dans la désignation peut prêter à confusion, car elle ne correspond pas au diamètre extérieur. Cela s’explique par le fait que les matériaux modernes permettent des tubes à parois plus fines, ce qui affecte principalement le diamètre intérieur. Les désignations de filetages n’ont jamais été adaptées à cette évolution. Ainsi, un filetage portant la désignation 1" – 11 1/2 NPT a en réalité un diamètre extérieur de 1,308 pouce. Les tailles couramment utilisées sont NPT 1/8 - 18, NPT 1/4 - 18, NPT 3/8 - 18 et NPT 1/2 - 14.

Le NPT n’est qu’un des nombreux filetages de tube originaires des États-Unis. La liste étendue des versions comprend aussi bien des filetages pour des applications générales que des filetages à usage très spécifique. L’un d’eux est par exemple le filetage NPTF. Cette abréviation signifie National Pipe Taper Fuel and Oil et désigne un type de filetage pouvant être utilisé de manière générale, mais spécialement conçu pour les conduites de carburant. Le NPTF est un filetage fin auto-étanche à sec.

Filetage NPT – Notre gamme

Dans la boutique en ligne BAER, vous trouverez un large choix d’outils de filetage pour le filetage NPT. Achetez tarauds et filières individuellement selon vos besoins ou optez pour la solution la plus simple avec nos jeux de taraudage.

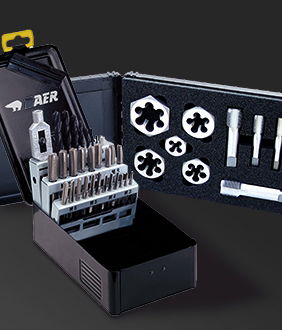

Jeux de taraudage pour filetage NPT

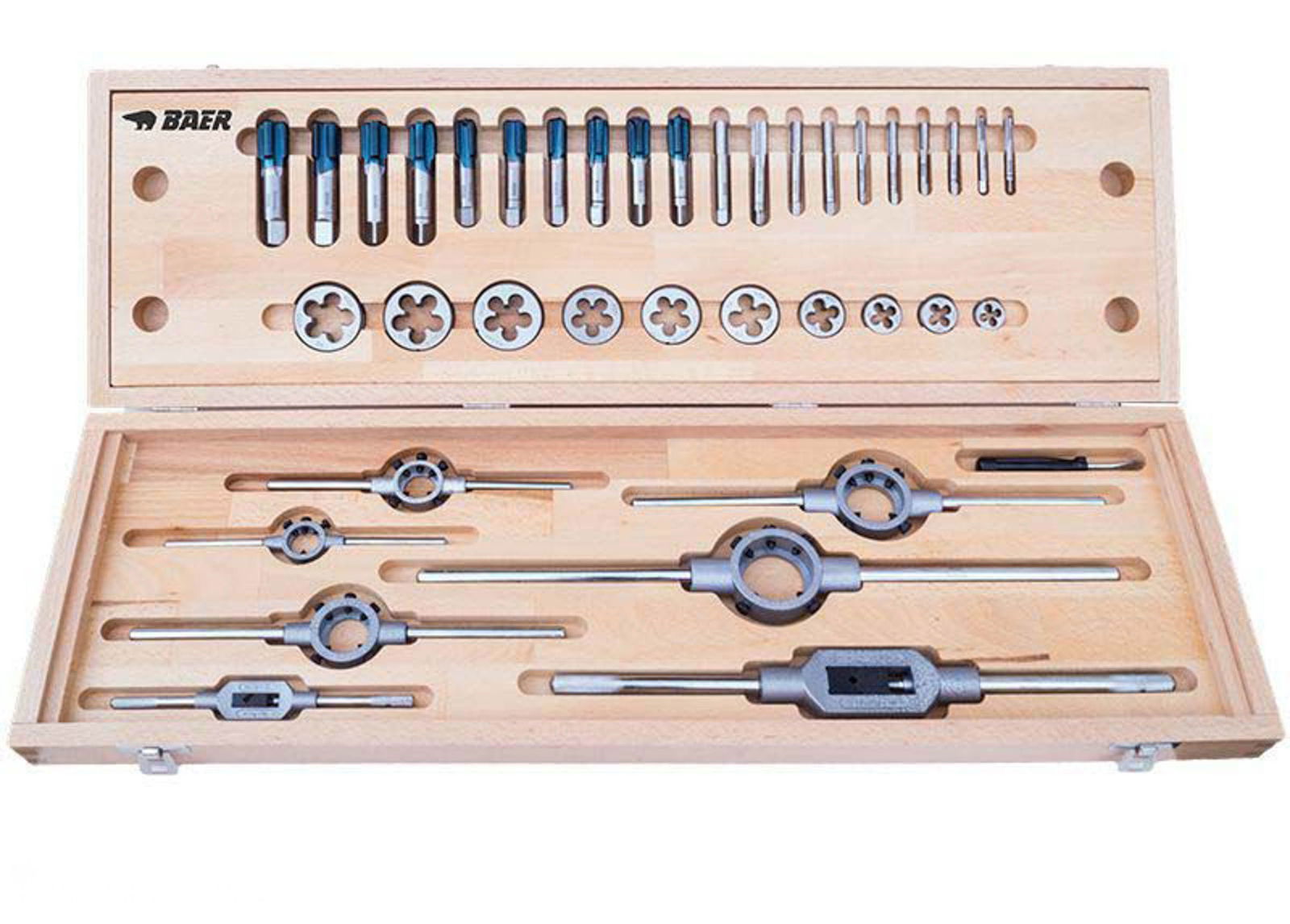

Vous souhaitez couvrir l’ensemble de vos besoins en outils pour l’usinage des filetages NPT en une seule fois ? Nous vous recommandons alors nos jeux de taraudage NPT. Ils sont disponibles en deux tailles : NPT 1/8 - 1" et NPT 1/8 - 2". Les jeux comprennent non seulement des tarauds et des filières dans les dimensions indiquées, mais aussi des porte-filières et des tourne-à-gauche nécessaires à l’utilisation. Tous les outils sont soigneusement rangés dans un coffret en bois esthétique, idéal pour le transport et le stockage.

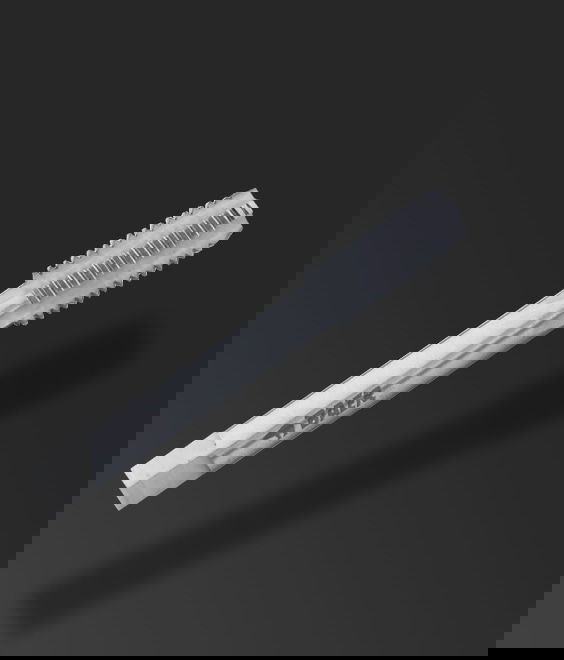

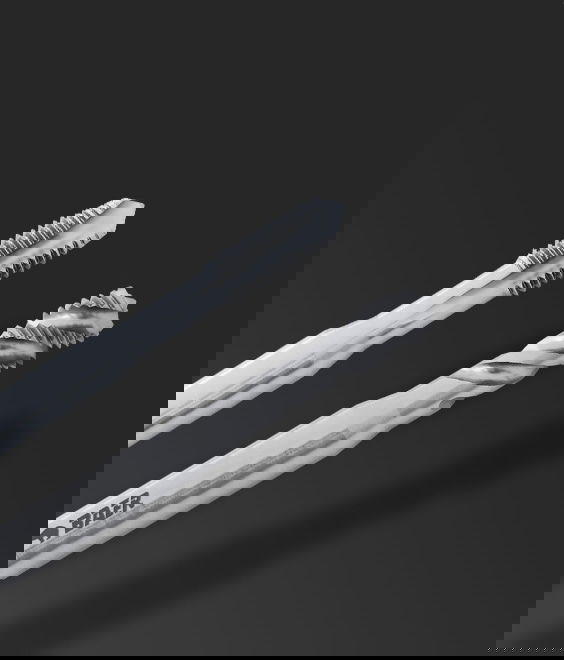

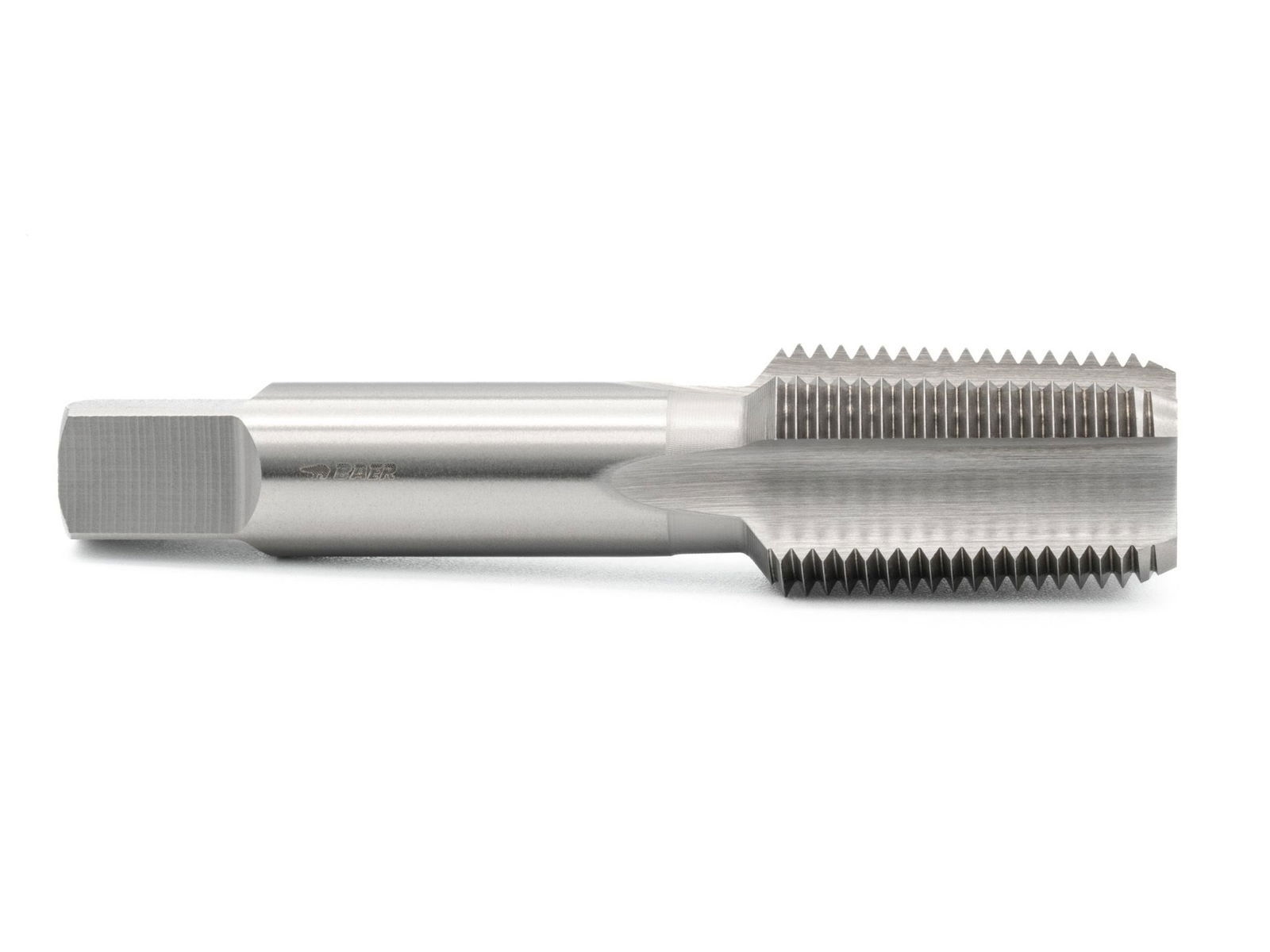

Tarauds pour filetage NPT

Avec un taraud NPT de BAER, vous réalisez des filetages en un rien de temps – qu’il s’agisse de trous borgnes ou débouchants. Les filetages à gauche ne posent aucun problème non plus. Avec un taraud NPT à coupe unique, vous restez flexible et pouvez choisir de travailler à la main ou à la machine. Pour une utilisation fréquente et des cas difficiles, nous recommandons nos tarauds machine NPT, qui usinent l’acier avec une grande facilité.

Filières pour filetage NPT

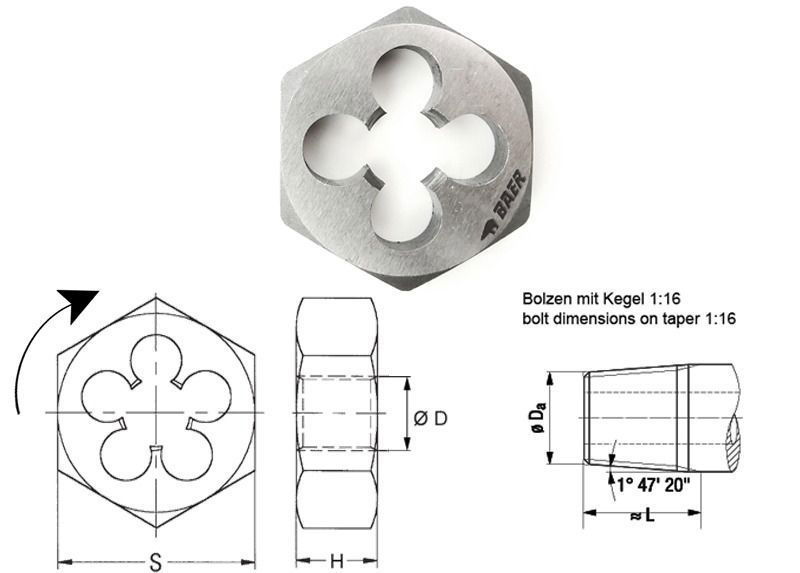

Les filetages extérieurs se réalisent rapidement et facilement avec une filière NPT. Des filières rondes sont disponibles dans de nombreuses dimensions dans notre boutique. Et lorsqu’il s’agit de reprendre un filetage ou de travailler dans des espaces restreints, jetez un œil à nos filières hexagonales. Celles-ci peuvent être utilisées avec une clé plate classique, ce qui rend leur utilisation particulièrement flexible.

Calibres de filetage pour filetage NPT

Après avoir réalisé un filetage de tube NPT, vous souhaiterez peut-être vérifier s’il se situe dans les tolérances définies par la norme. Cela se fait très simplement avec des calibres de filetage NPT. Nos calibres tampons et bagues de contrôle pour filetages de tube NPT sont absolument fiables et fournissent des résultats précis.
