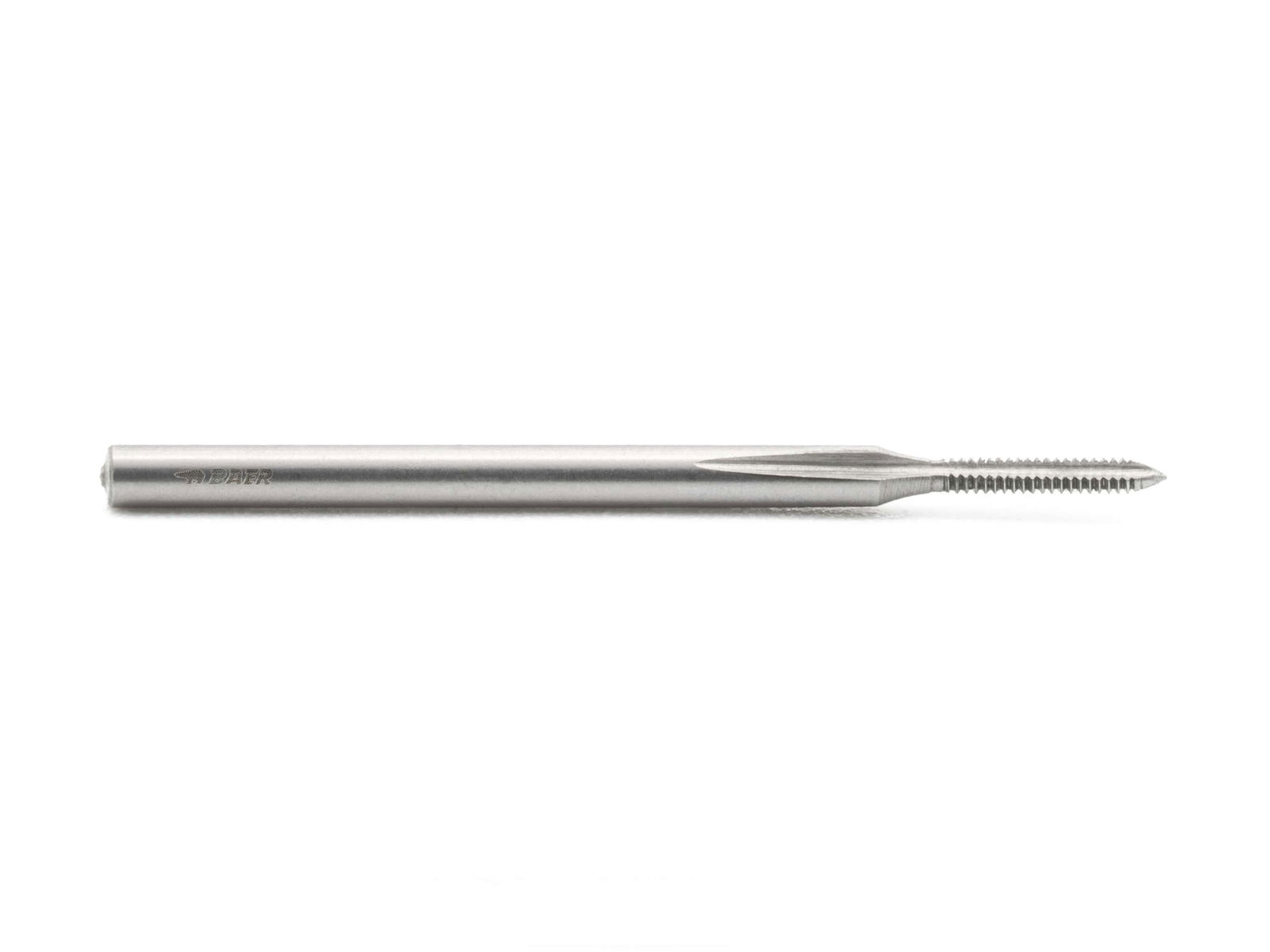

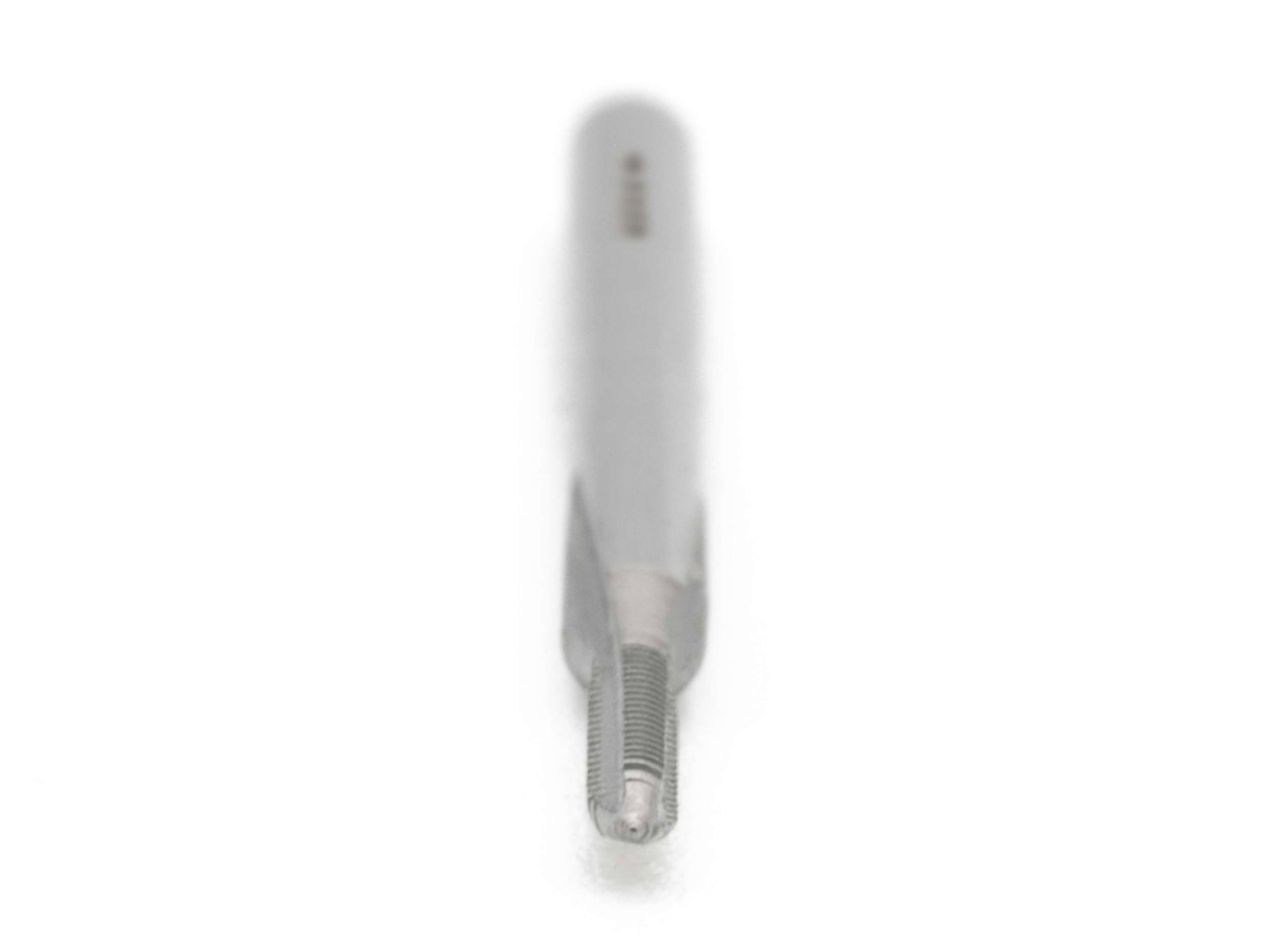

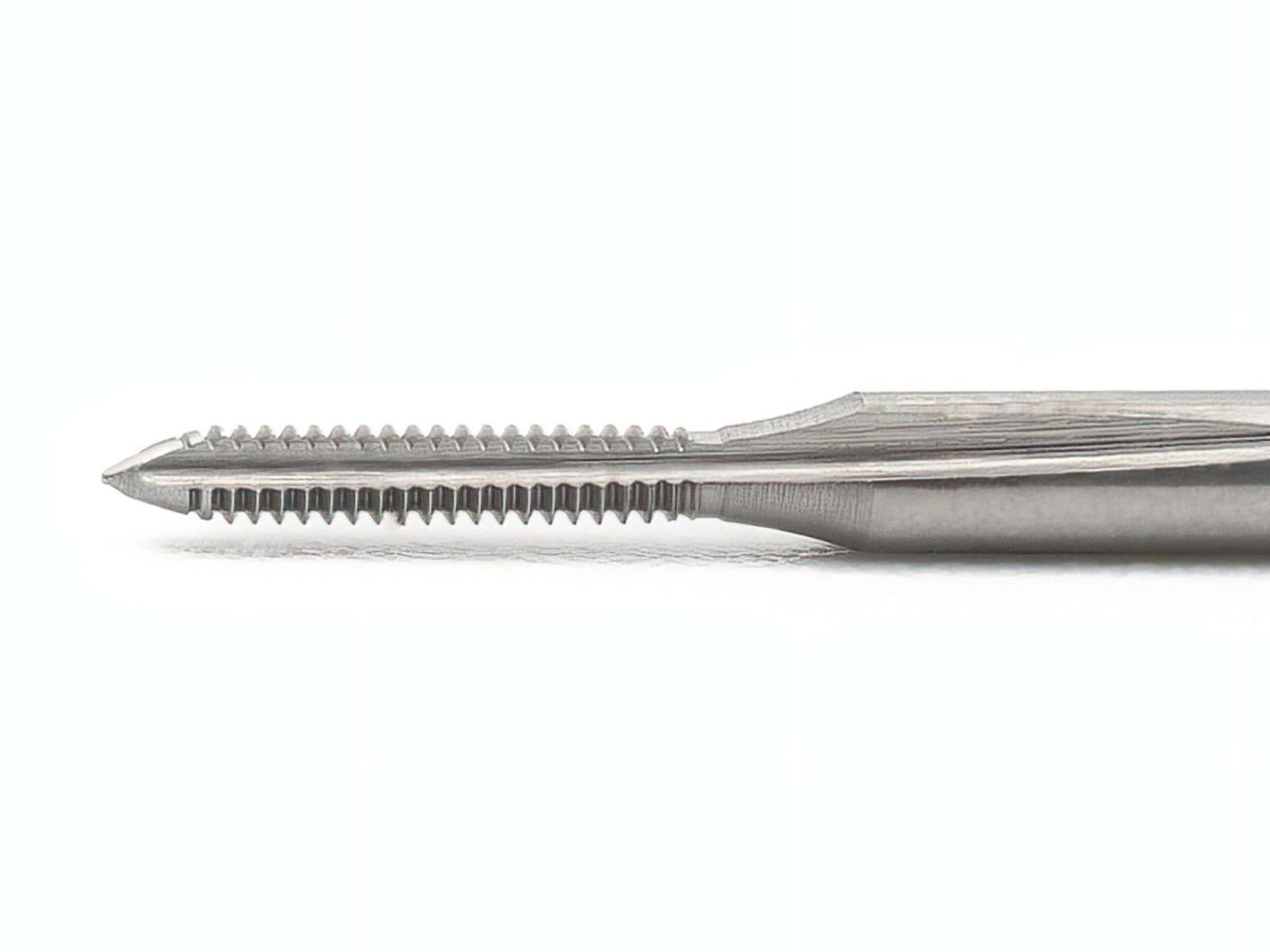

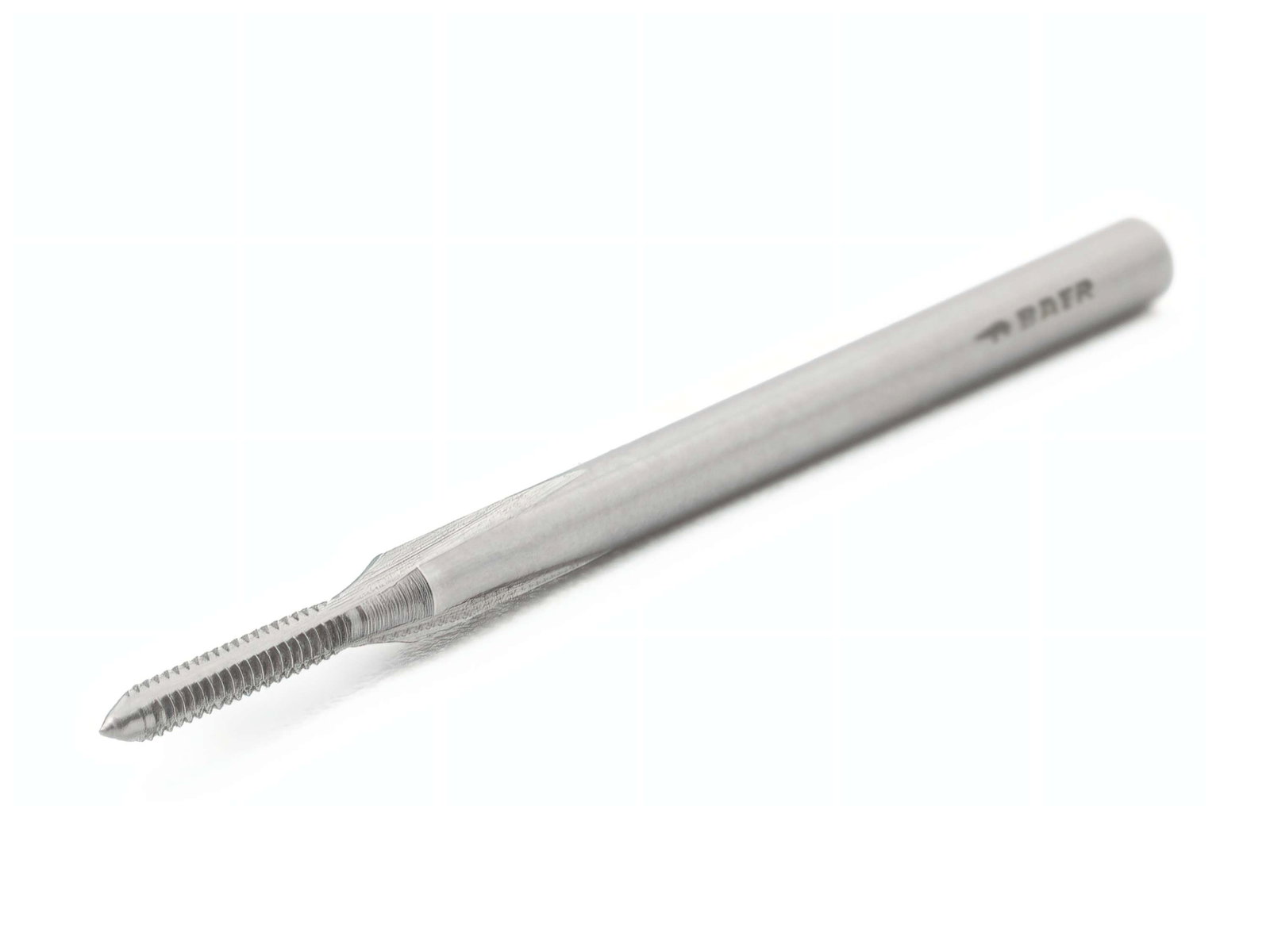

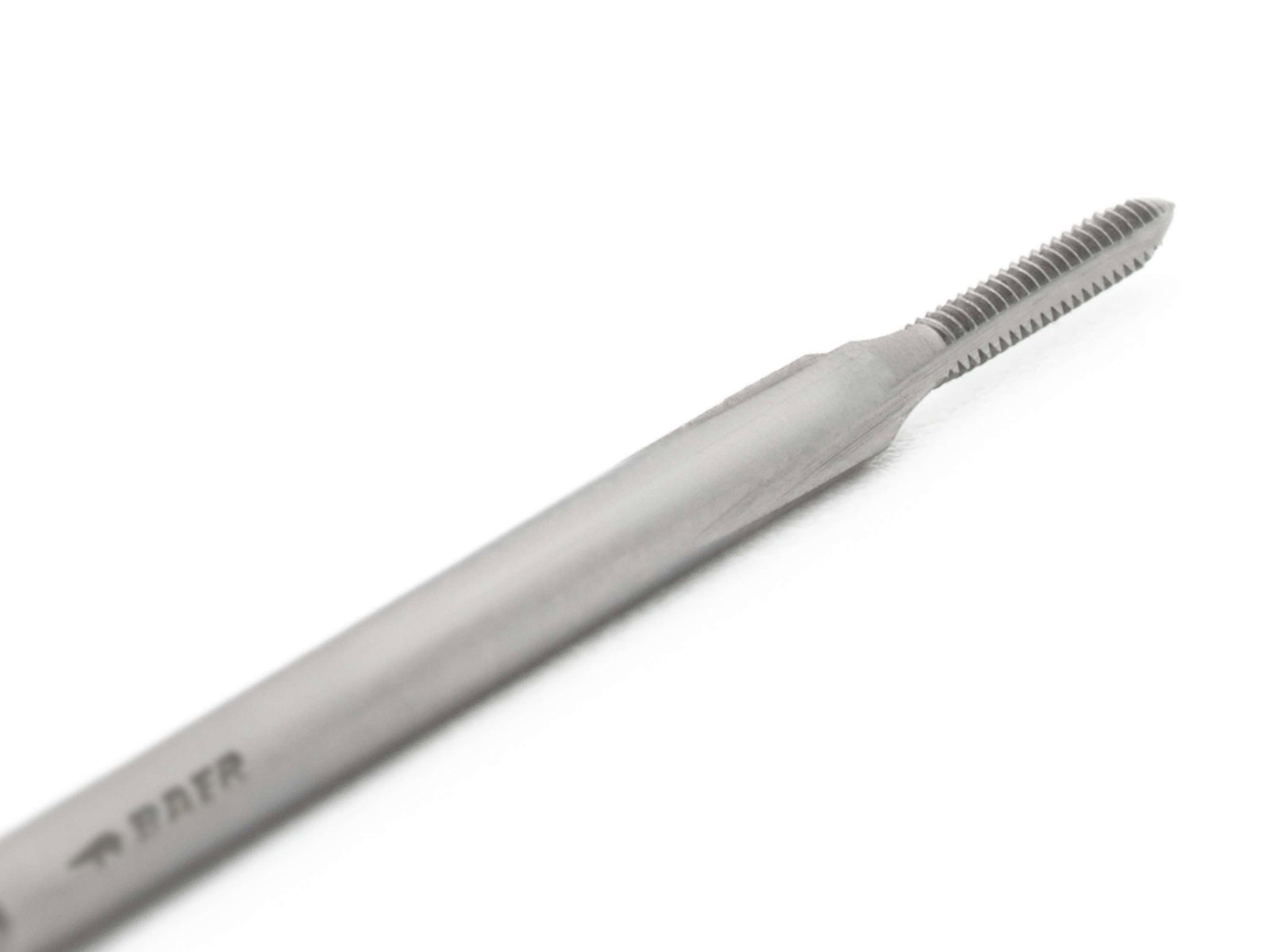

BAER HSS Mini Gewindebohrer Form C - M 1,7 x 0,35
BAER HSS Mini Gewindebohrer Form C - M 1,7 x 0,35
Wenn du etwas bauen willst, was klein und fein ist, wirst du eine extrem kleine Schraubverbindungen, auch Miniatur-Gewinde genannt, brauchen. Die Bohrung muss dafür angepasst sein. Die Miniatur Gewindebohrer von BAER mit einem Nenndurchmesser von 0,3 bis 2,0 Millimetern sind die Lösung. Ob von Hand oder semiprofessionell per Maschine, dieser Mini Innengewindeschneider mit vollem Gewindeprofil schneidet exakt und gerade in das Kernloch – ein absolutes Muss beim Schneiden von Gewinden. Diese Minigewindebohrer werden häufig in der industriellen Fertigung auf Drehautomaten und Gewindeschneidmaschinen verwendet, weil sie eine hohe Effizienz und niedrige Produktionskosten haben.
Ein so kleines Gewinde zu schneiden, kann schnell herausfordernd sein, denn die Führung des Miniaturgewindebohrers ist sehr schwierig. Für eine ideale Führung empfiehlt sich der Einsatz eines Bohrständers oder einer Gewindeschneidmaschine.
Baumasse
| Durchmesser |
1,7 |
|---|---|
| Nenndurchmesser in Zoll |
0,067 |
| Nenndurchmesser in mm |
1,7 |
| Steigung |
0,35 |
| Steigung in mm |
0,35 |
| Abmessung |
M 1,7 x 0,35 |
Eigenschaften
| Produktgruppe |
Gewindebohrer |
|---|---|
| Produktart |
Einschnittgewindebohrer |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Standard |
Werksnorm |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 800 N/mm² | 22,2 HRC |
Stahl: 1,42 mm <br /> Messing: 1,4 mm
Durchgangs- und Sackloch
Form C gerade genutet
2-3 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 800 N/mm² | 22,2 HRC
ISO2/6H
Einsatzzwecke
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
Beispielanwendungen
- Gewinde für Modellbau
- Gewinde für Uhrenindustrie
- Gewinde in Regulierungsfedern
- Gewinde an Gehäuse-Boden der Uhren
- Gewinde für Lünetten-Schrauben
- Gewinde für Apparatebau
- Gewinde für Feinmechanik usw.
- Gewinde für Goldschmiede
Technische Zeichnung
| D1 |
M 1,7 x 0,35 |
|---|---|
| D2 |
2 mm |
| L1 |
30 mm |
| L2 |
10 mm |
| Durchmesser |
1,7 |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
